传感器 - 轮毂转速 - 后 - LH(拆卸和更换)

校正代码 3310020302 FRT 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格传感器 - 轮毂转速 - 后 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • T30 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)

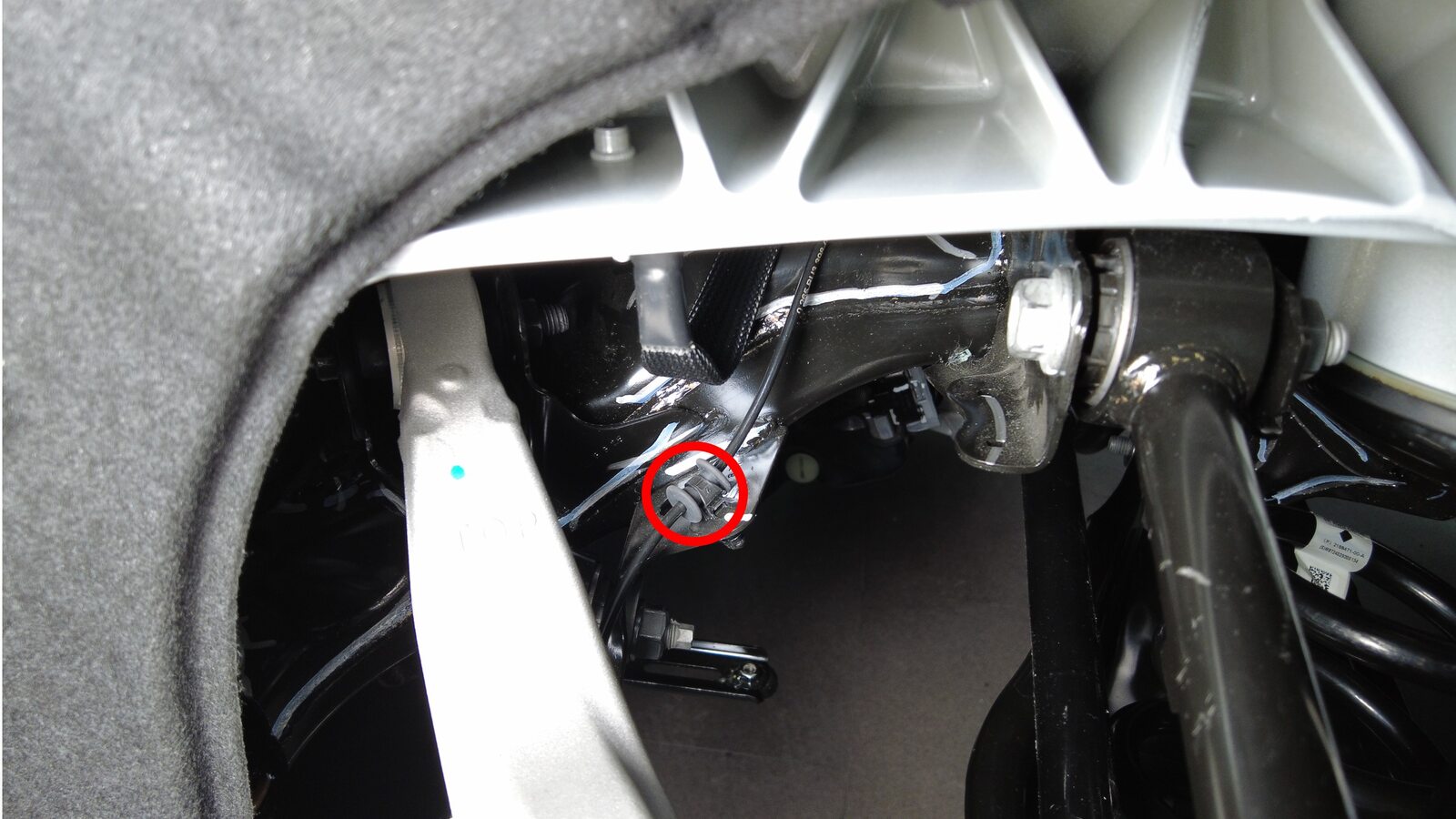

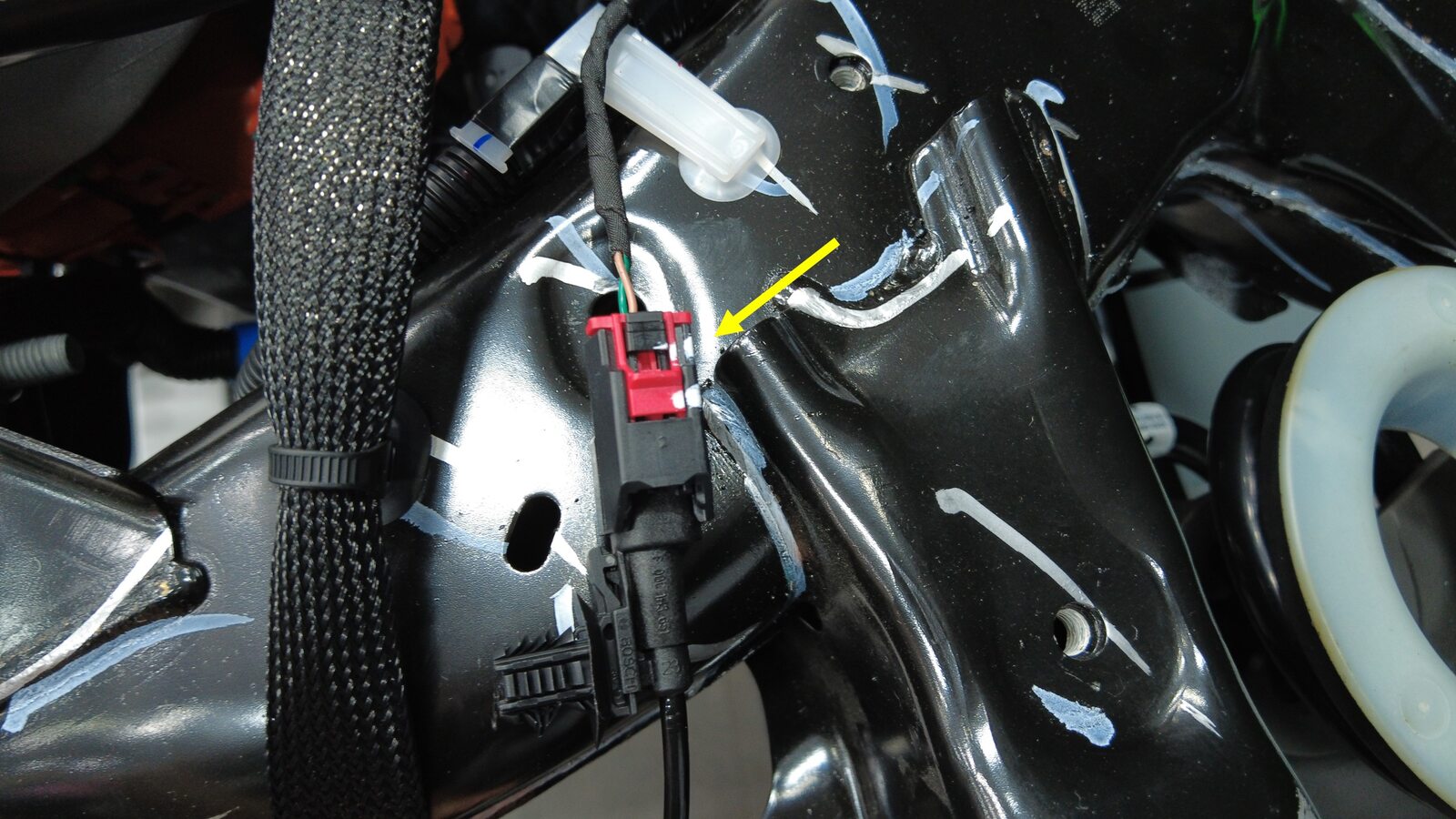

  2. 松开将后防抱死制动系统轮毂转速传感器连接器固定到副车架的卡子,然后将副车架线束从连接器上断开。
    Informational PurposesAn informational icon, calling your attention
    用手固定住副车架线束上的连接器的端部,然后使用袖珍螺丝刀松开连接器卡子。

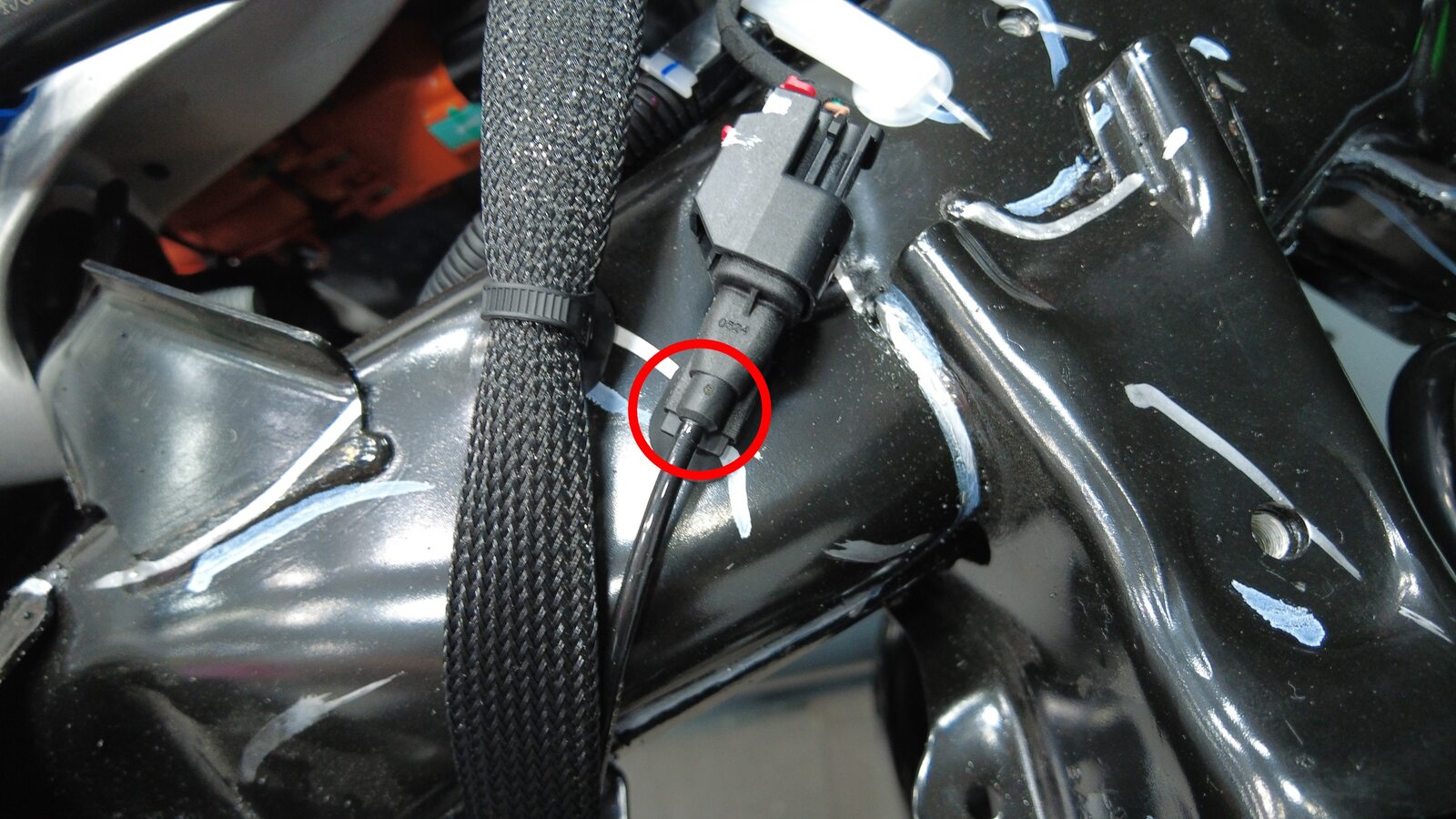

  3. 松开将左后防抱死制动系统轮毂转速传感器线缆固定到副车架的卡子。

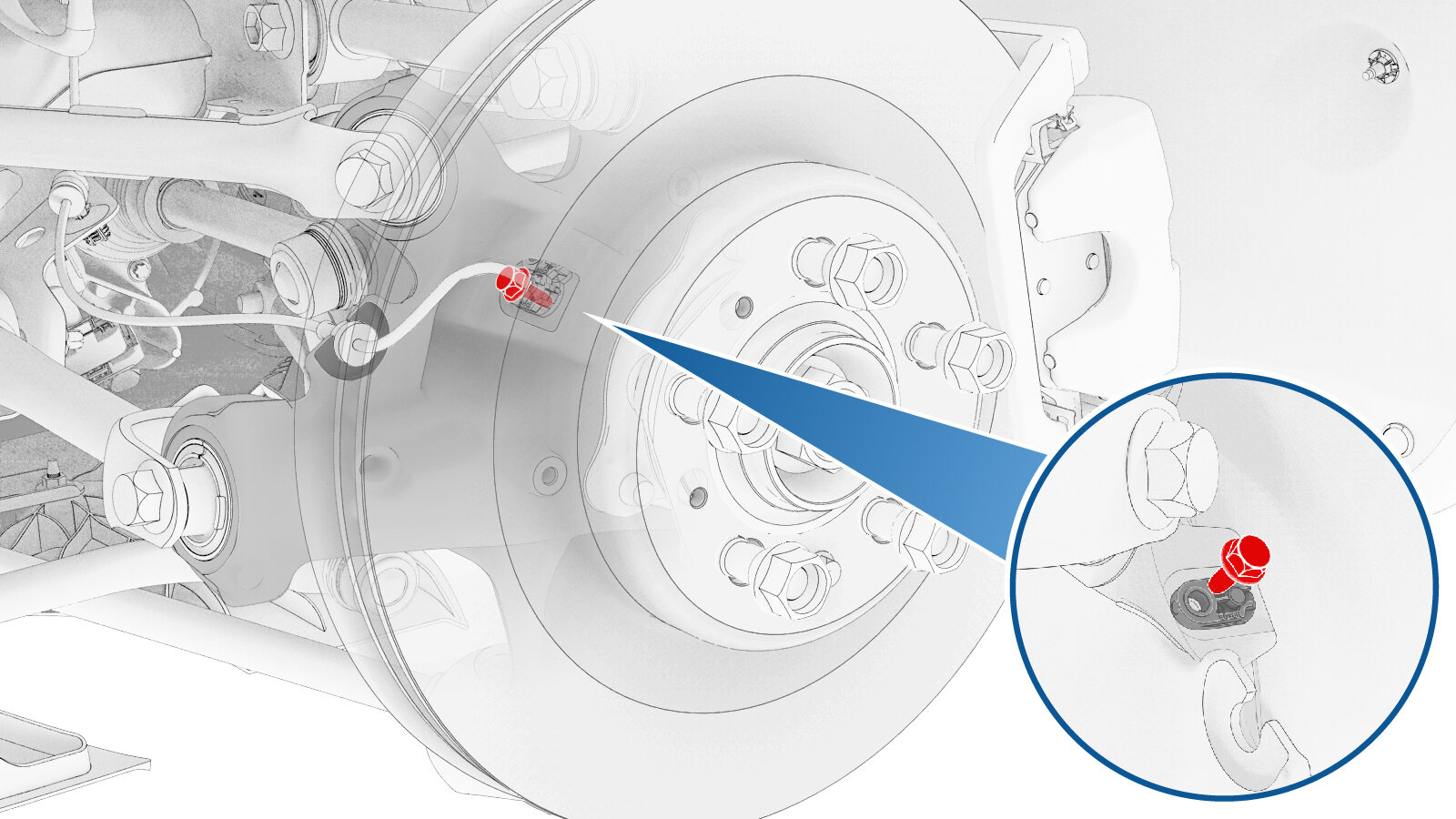

  4. 拆下将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

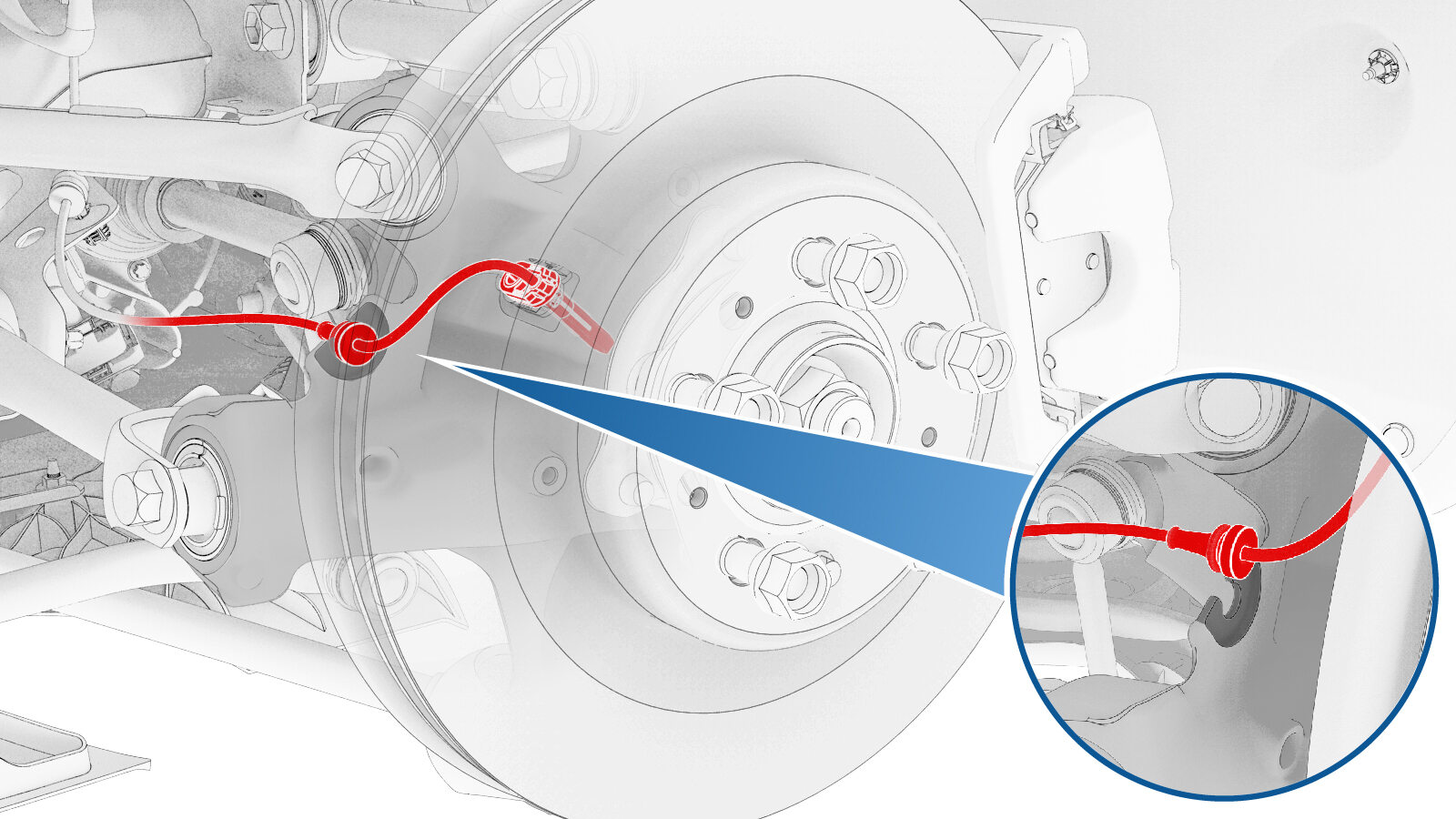

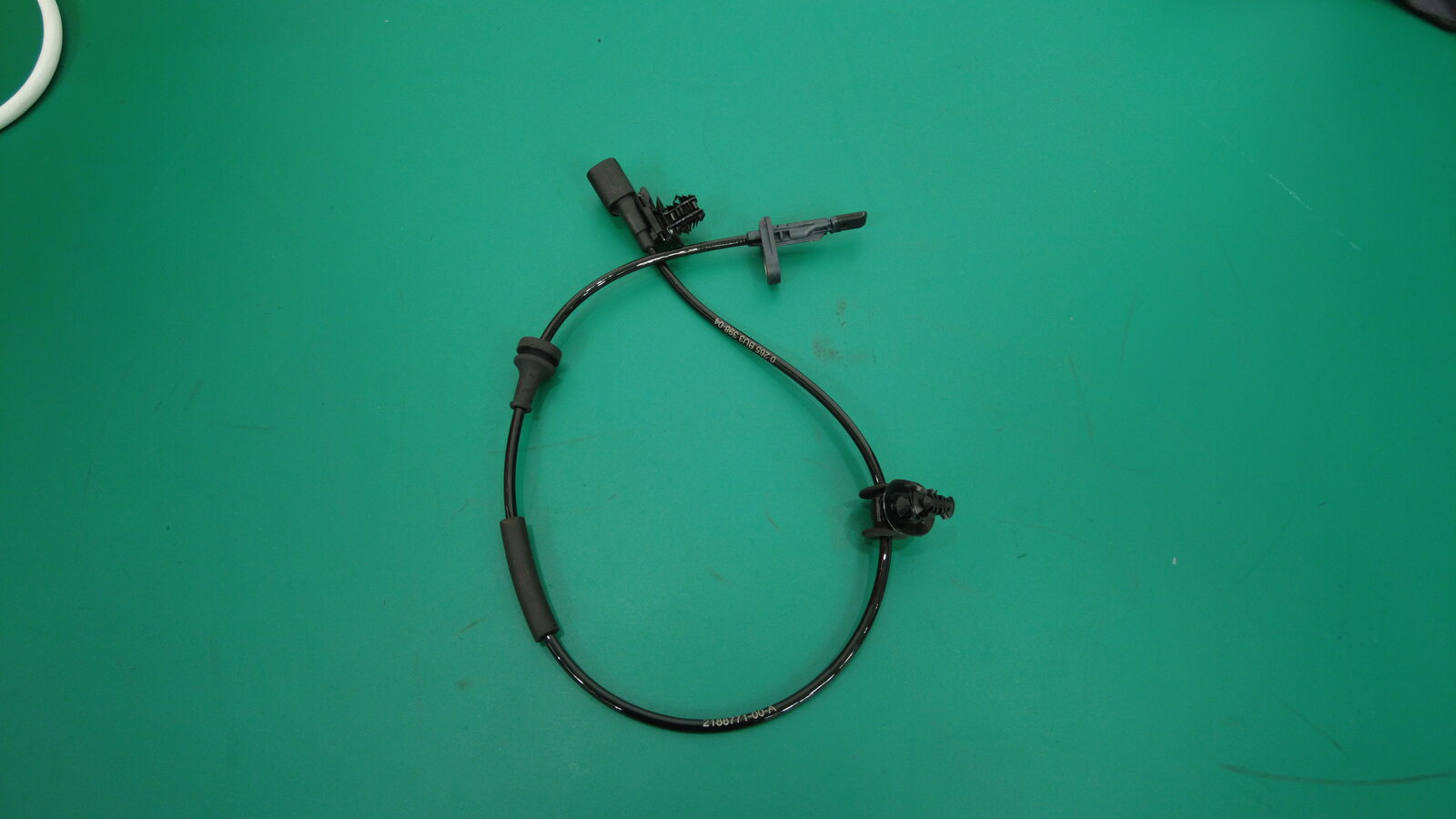

  5. 拆下将左后防抱死制动系统轮毂转速传感器线缆固定到转向节的索环,然后将传感器从车辆上拆下。

安装

  1. 将左后防抱死制动系统轮毂转速传感器放置到转向节上,然后安装将左后防抱死制动系统轮毂转速传感器线缆固定到转向节的索环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    对索环进行推拉测试,以确保其牢固地固定到转向节上。
  2. 安装将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  3. 紧固将左后防抱死制动系统轮毂转速传感器线缆固定到副车架的卡子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    对卡子和索环执行推拉测试,以确保其牢固地固定到转向节和支架上。

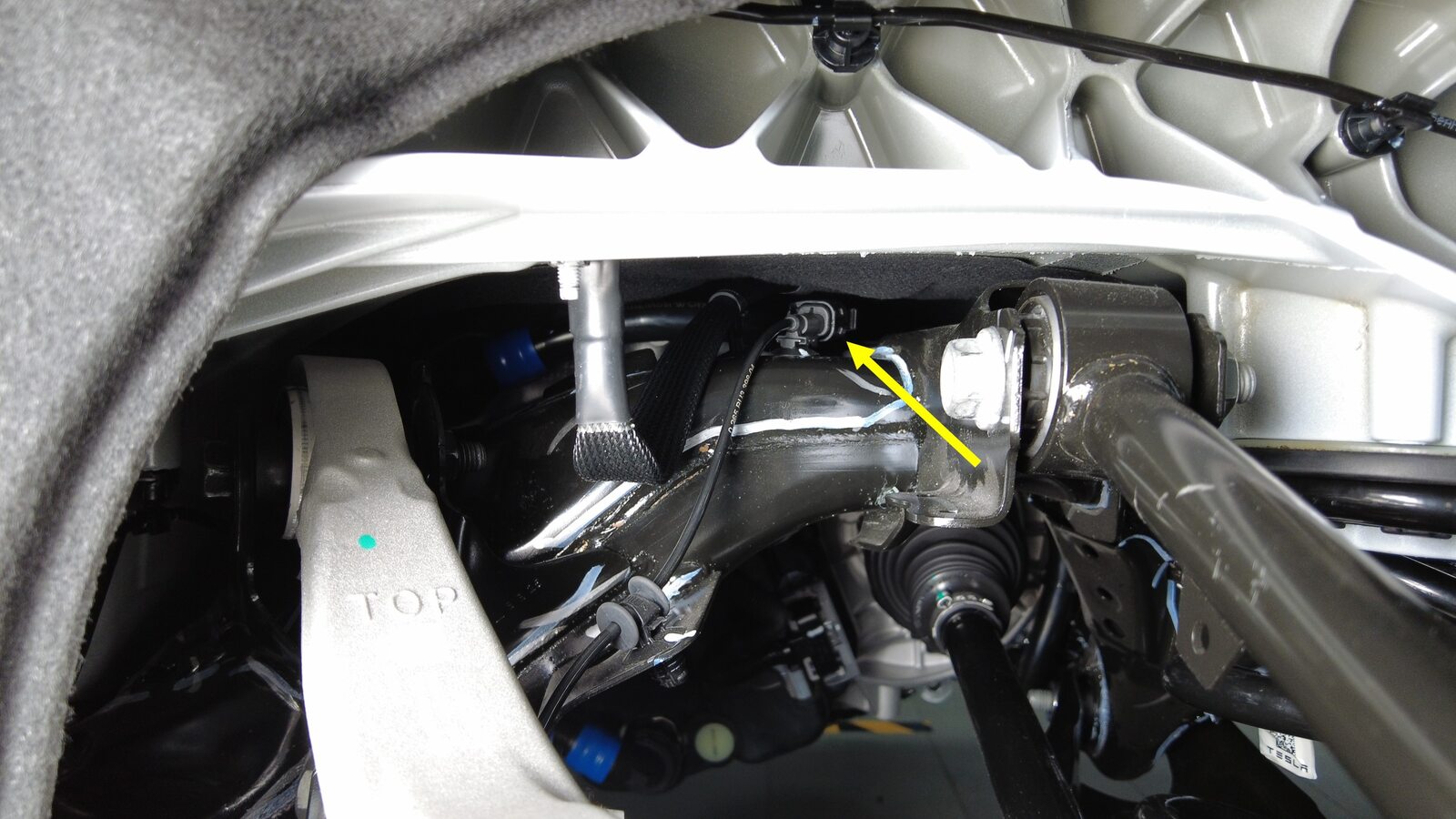

  4. 将副车架线束连接到左后防抱死制动系统轮毂转速传感器连接器上,然后紧固将连接器固定到副车架的卡子。
    Informational PurposesAn informational icon, calling your attention
    用手固定住副车架线束上的连接器的端部。
  5. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  6. 以最低 25 英里/小时的速度直线行驶,进行至少 5 秒钟试驾,以完成电子稳定程序 (ESP) 内部系统检查。如果车辆维修得当,电子稳定程序故障将清除。如果试驾后故障仍然存在,请继续排查维修情况。
