总成 - B 柱贴花 - 左 - AP4 ((拆卸和安装))

校正代码 1220010101 FRT 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration
  1. 打开左侧车门,降下左侧车窗。

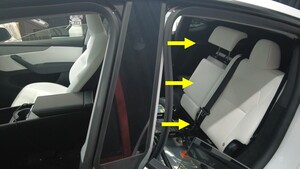

  2. 将左后主密封条从 B 柱区域部分松开,以便接触左侧 B 柱饰板。

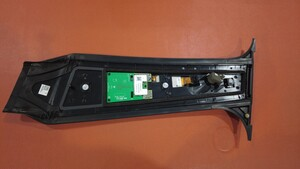

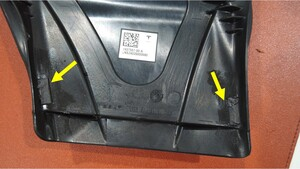

  3. 揭下 B 柱饰板下方的双面胶。

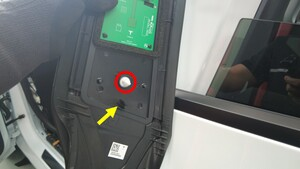

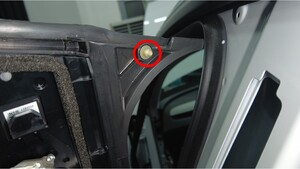

  4. 松开将 B 柱饰板上部固定到 B 柱的饰板夹。
    Informational PurposesAn informational icon, calling your attention

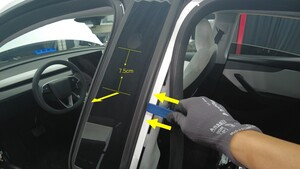

    将卡子撬具插入 B 柱摄像头下方 7.5 厘米处。
    Informational PurposesAn informational icon, calling your attention
    确保卡子撬具位于 B 柱饰板密封条下方。
  5. 松开将 B 柱饰板下部固定到 B 柱的饰板夹。
    Informational PurposesAn informational icon, calling your attention

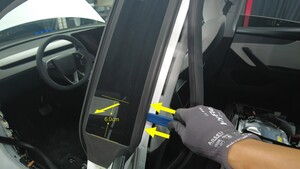

    将卡子撬具插入 B 柱摄像头上方 6 厘米处。
    Informational PurposesAn informational icon, calling your attention
    确保卡子撬具位于 B 柱饰板密封条下方。

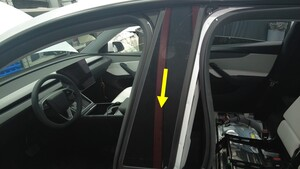

  6. 轻轻向下滑动 B 柱饰板,将总成从车身上松开,然后松开将 B 柱饰板密封条固定到车身的卡子。

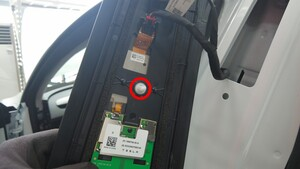

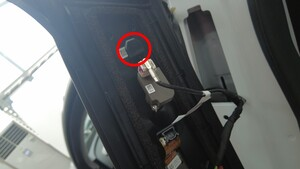

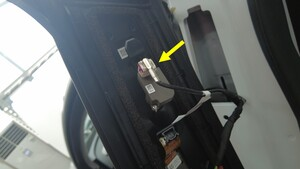

  7. 将摄像头连接器和 NFC 连接器从 B 柱饰板上断开,然后将饰板从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏连接器。
  8. 使用异丙醇 (IPA) 湿巾清除左侧 B 柱表面和 B 柱饰板上的所有残留粘合剂,然后等待风干 1 分钟。

安装

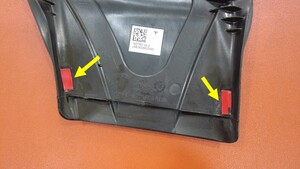

  1. 将新的双面胶粘贴到 B 柱饰板上。

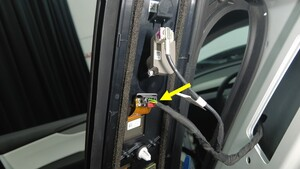

  2. 将摄像头连接器和 NFC 连接器连接到 B 柱饰板,然后将 B 柱饰板放置在车辆上。
  3. 轻轻向上滑动饰板,以接合将 B 柱饰板固定到车辆的锁片,然后安装卡子(2 个)。
  4. 安装将 B 柱饰板密封条固定到车辆的卡子。
  5. 揭下双面胶上的保护膜,按压双面胶以紧固左侧 B 柱饰板。
  6. 将左后主密封条安装到 B 柱区域。
  7. 升起左侧车窗,关闭左侧车门。
