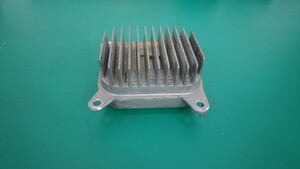

大灯控制器 - 全球 ((拆卸和安装))

校正代码 1740020301 FRT 0.35 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 大灯控制器 - 全球 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前照灯控制器固定到前照灯外壳的螺钉（4 个）
2 Nm (1.5 lbs-ft)
  • 梅花 T20 套筒
  • 带角度测量的扭矩扳手
 重复使用

拆卸

  1. 断开低压电池。请参阅低压电源（断开和连接）。
  2. 拆下左前翼子板饰板。请参阅翼子板饰板 - 前 - LH（拆卸和更换）。
  3. 拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。

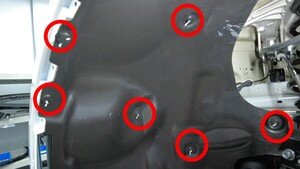

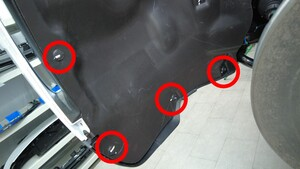

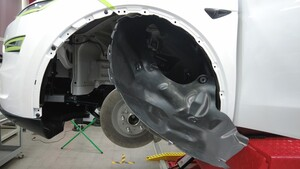

  4. 拆下将左前轮拱内衬固定到车身的卡子（9 个），然后部分拆下左前轮拱内衬。
    Informational PurposesAn informational icon, calling your attention
    注
    这样便能接触前照灯控制器。

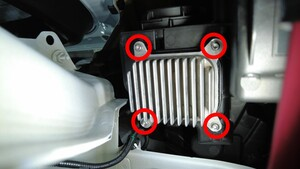

  5. 拆下将前照灯控制器固定到前照灯外壳的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 带角度测量的扭矩扳手

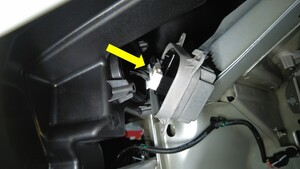

  6. 断开前照灯控制器连接器，然后将控制器从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    抬起黑色锁片，小心摆动连接器以将其拆下。

安装

  1. 检查前照灯控制器密封条，确保没有损坏。
  2. 连接前照灯控制器连接器 。
  3. 安装将前照灯控制器固定到前照灯外壳的螺钉（4 个）。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 带角度测量的扭矩扳手
  4. 将左前轮拱内衬移回原位，然后安装将左前轮拱内衬固定到车身的卡子（9 个）。
  5. 安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
  6. 安装左前翼子板饰板。请参阅翼子板饰板 - 前 - LH（拆卸和更换）。
  7. 连接低压电池。请参阅低压电源（断开和连接）。
