清洗器软管 ((拆卸和安装))

校正代码 1750010102 FRT 0.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 断开前摄像头清洗器软管。

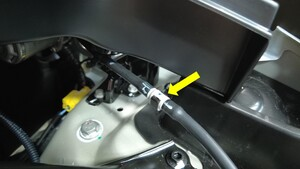

  3. 松开将前摄像头软管固定到清洗器储液罐的卡子。
  4. 拆下将清洗器储液罐固定到前端支架的螺栓(3 个),然后将储液罐置于一旁。
    Informational PurposesAn informational icon, calling your attention
    注意请勿使储液罐内清洗液溢出。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  5. 将空的容器放入前部储物区域。
    Informational PurposesAn informational icon, calling your attention
    确保容器干净无污染。
  6. 打开清洗器储液罐罐盖。
  7. 倒出清洗器储液罐内的清洗液。
    Informational PurposesAn informational icon, calling your attention
    注意请勿使清洗液溢出。
    Informational PurposesAn informational icon, calling your attention
    尽可能排尽储液罐内液体。
  8. 将容器从车辆上取走。
  9. 将清洗器软管从挡风玻璃清洗器泵上断开。
    Informational PurposesAn informational icon, calling your attention
    解锁黑色锁片以断开软管。
  10. 将清洗器软管从挡风玻璃清洗器储液罐上断开。
    Informational PurposesAn informational icon, calling your attention
    解锁黑色锁片以断开软管。

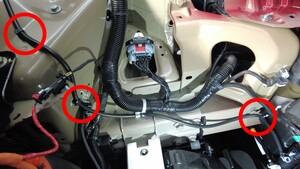

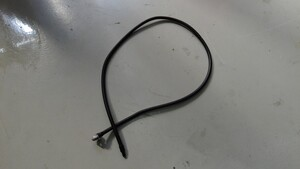

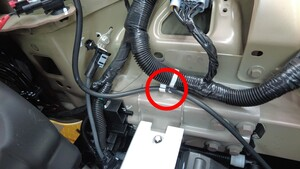

  11. 松开将清洗器软管固定到车身的卡子(4 个),然后将软管从车辆上拆下。

安装

  1. 将清洗器软管布设到车身上,然后安装将清洗器软管固定到车身的卡子(4 个)。
  2. 将清洗器软管连接到挡风玻璃清洗器储液罐。
    Informational PurposesAn informational icon, calling your attention
    锁止黑色锁片以连接软管。
  3. 将清洗器软管连接到挡风玻璃清洗器泵上。
    Informational PurposesAn informational icon, calling your attention
    锁止黑色锁片以连接软管。
  4. 将清洗器储液罐移回原位,然后安装将清洗器储液罐固定到前端支架的螺栓(3 个)。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  5. 紧固将前摄像头软管固定到清洗器储液罐的卡子。
  6. 连接前摄像头清洗器软管。
  7. 向挡风玻璃清洗器储液罐中加注清洗液。
  8. 盖上清洗器储液罐罐盖。
  9. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  10. 验证挡风玻璃雨刮器和清洗器的运转情况。
