后驱动变流器 (3DU)(拆卸和安装)

校正代码 4020040001 FRT 2.64 注意:除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格后驱动变流器 (3DU)(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后驱动电机接地带固定到车辆的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米 12 角深套筒
重复使用
将副车架固定到车身的左后和右后螺栓
125 Nm (92.2 lbs-ft)
  • 21 毫米套筒
重复使用
用于紧固后驱动电机反相盖板的螺栓(2 个)
14 Nm (10.3 lbs-ft)
  • 外梅花套筒 Plus EP10
重复使用
将后驱动电机三相电缆固定到变流器和电机的螺栓(3 个)
11.5 Nm (8.5 lbs-ft)
  • 10 毫米套筒扳手
重复使用
将后驱动电机变流器固定到变速箱总成的螺栓(12 个)
12.5 Nm (9.2 lbs-ft)
  • 外梅花套筒 Plus EP10
重复使用

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 将车辆停放在双柱举升机上。
    提示
    确认车辆未处于充电状态。
  3. 打开所有车门,降下所有车窗。
  4. 通过触摸屏,将车辆置于“维护模式”。请参阅 维护模式
  5. 解锁车辆网关。请参阅 网关(解锁)
  6. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  7. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序
  8. 拆下两个后轮毂。请参阅 轮毂总成(拆卸和安装)
  9. 拆卸后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))

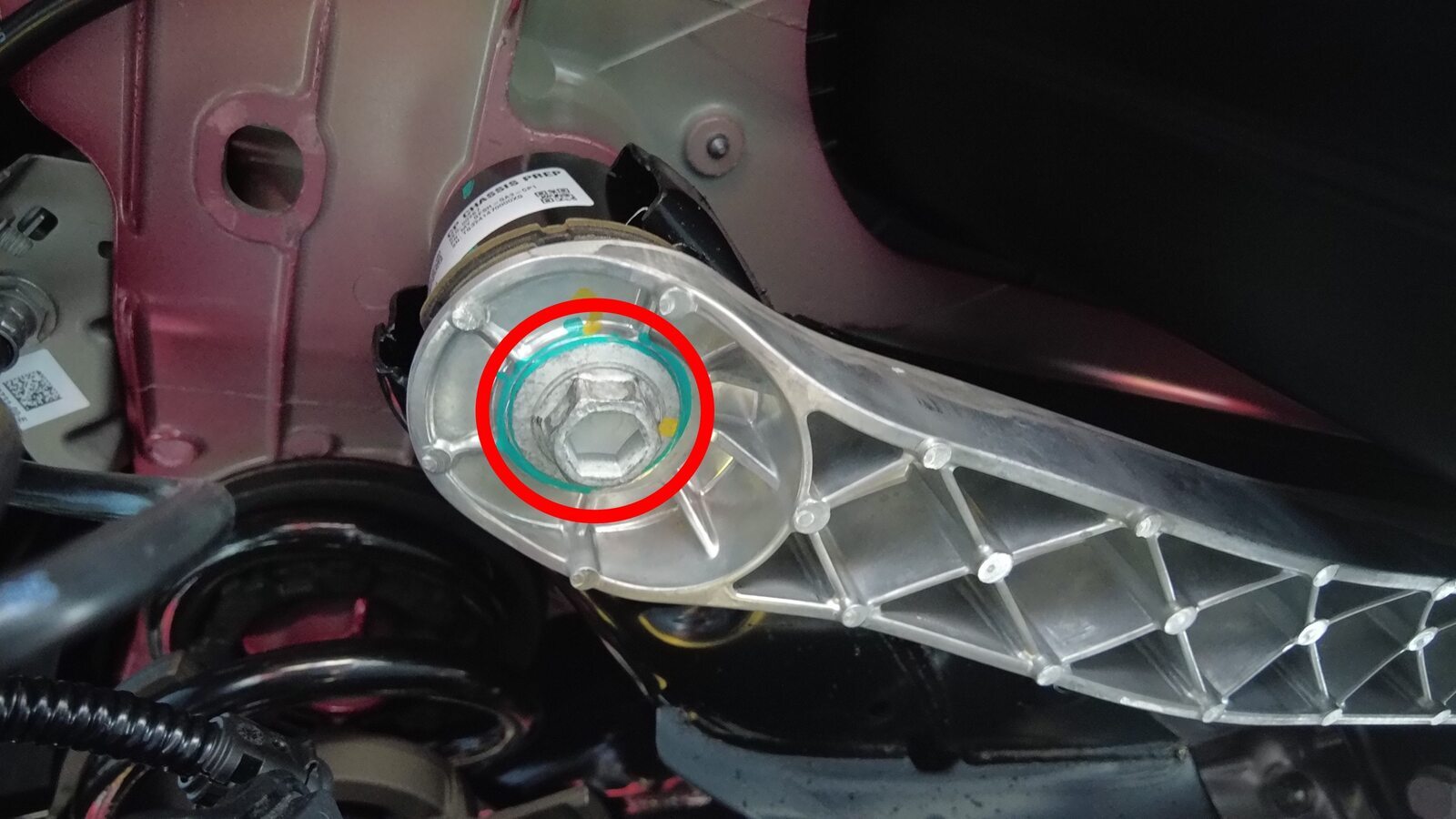

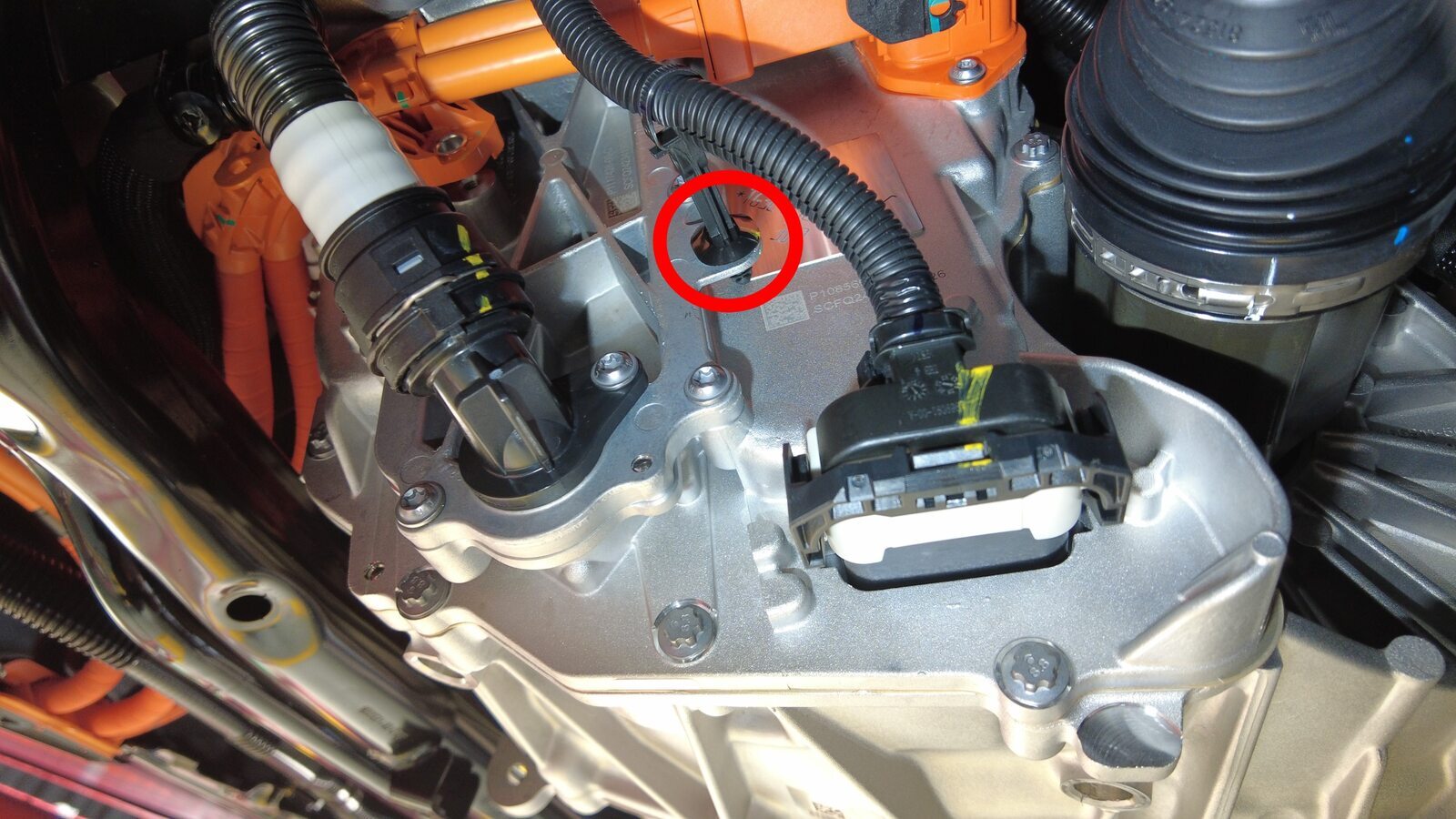

  10. 拆下将后驱动单元 (RDU) 接地带固定到车辆的螺母。
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
  11. 拆卸后平衡杆。请参阅 平衡杆 - 后悬架 ((拆卸和更换))

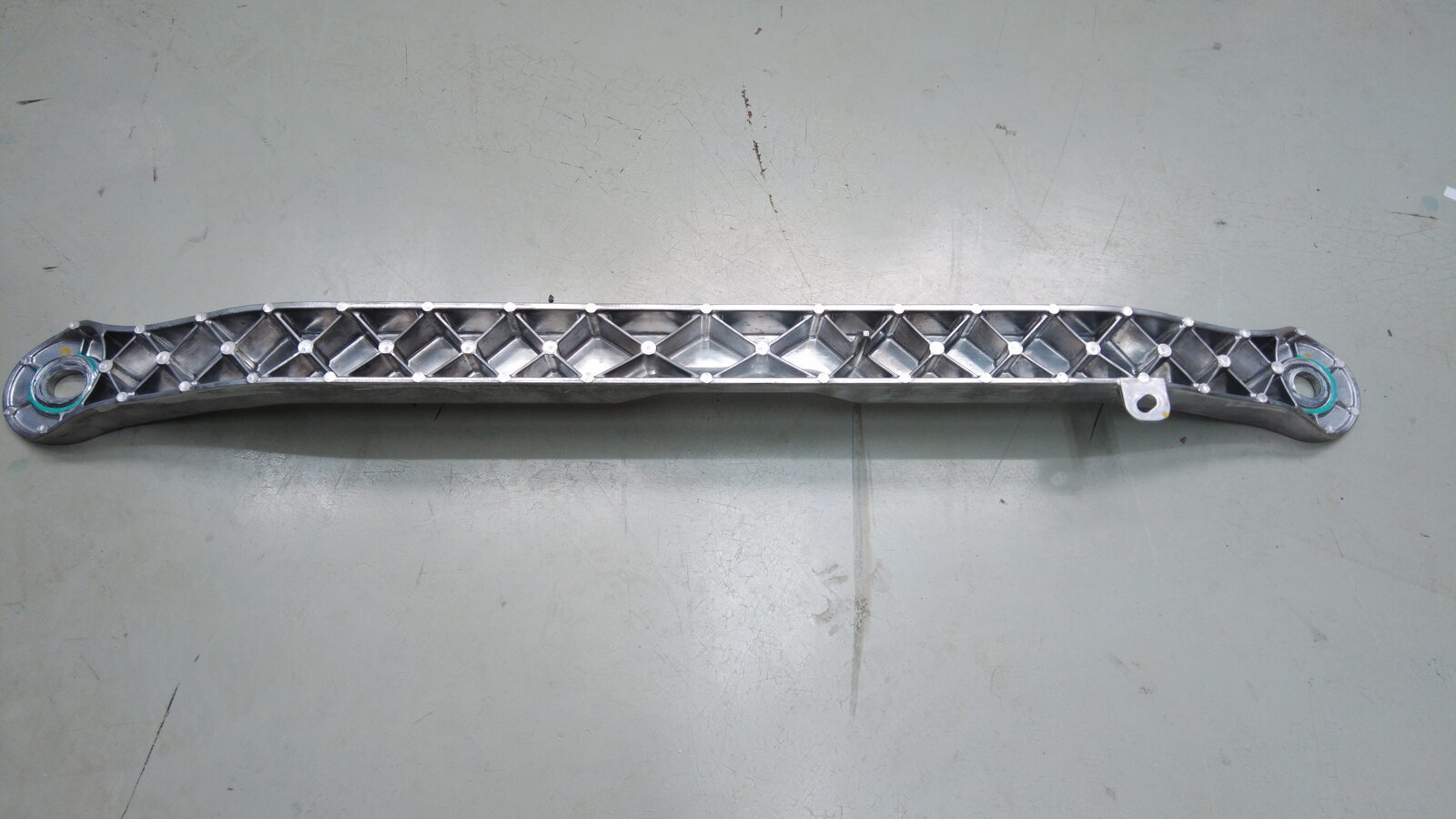

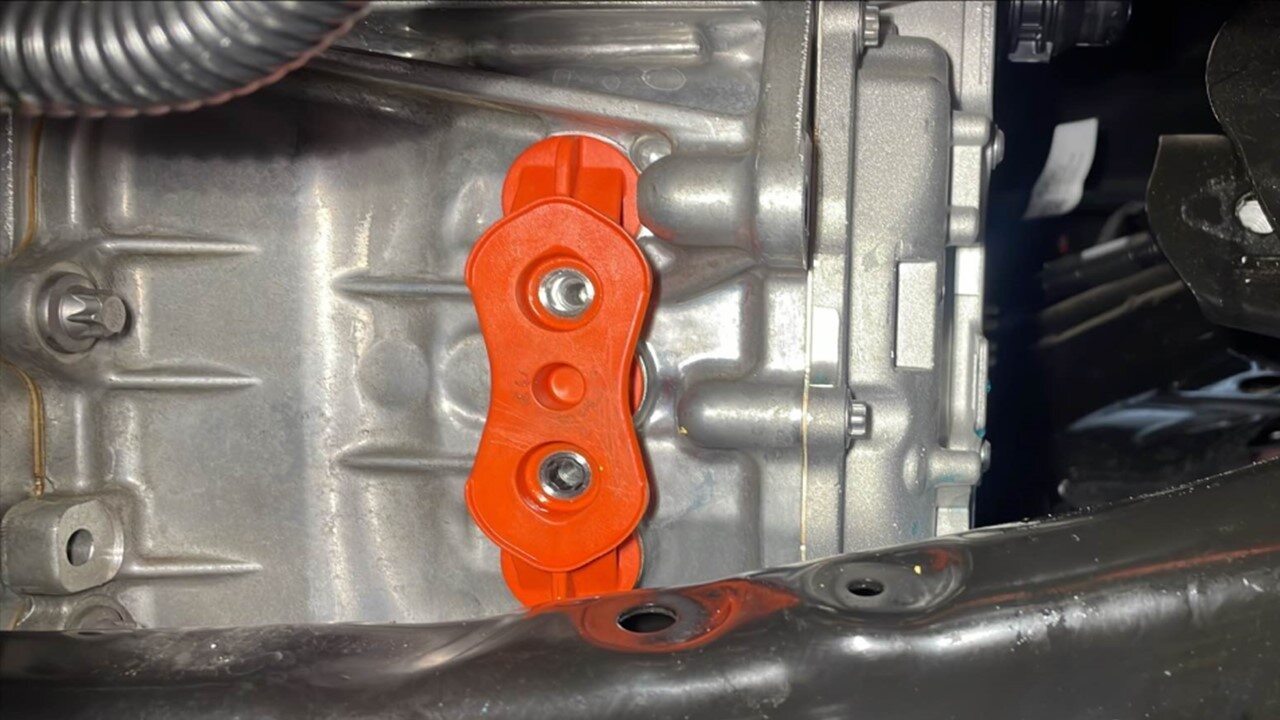

  12. 取走后副车架前部的支撑架。

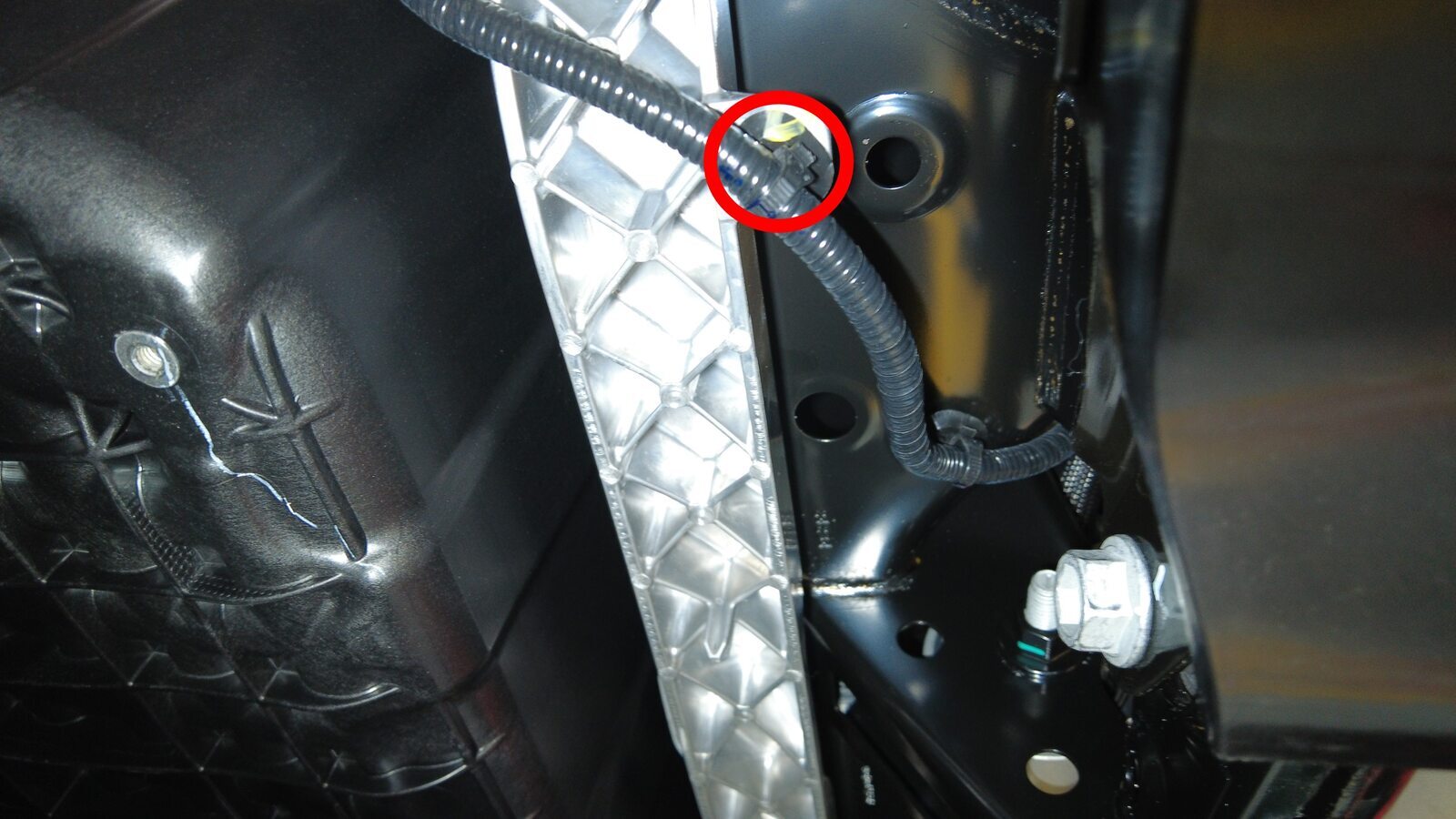

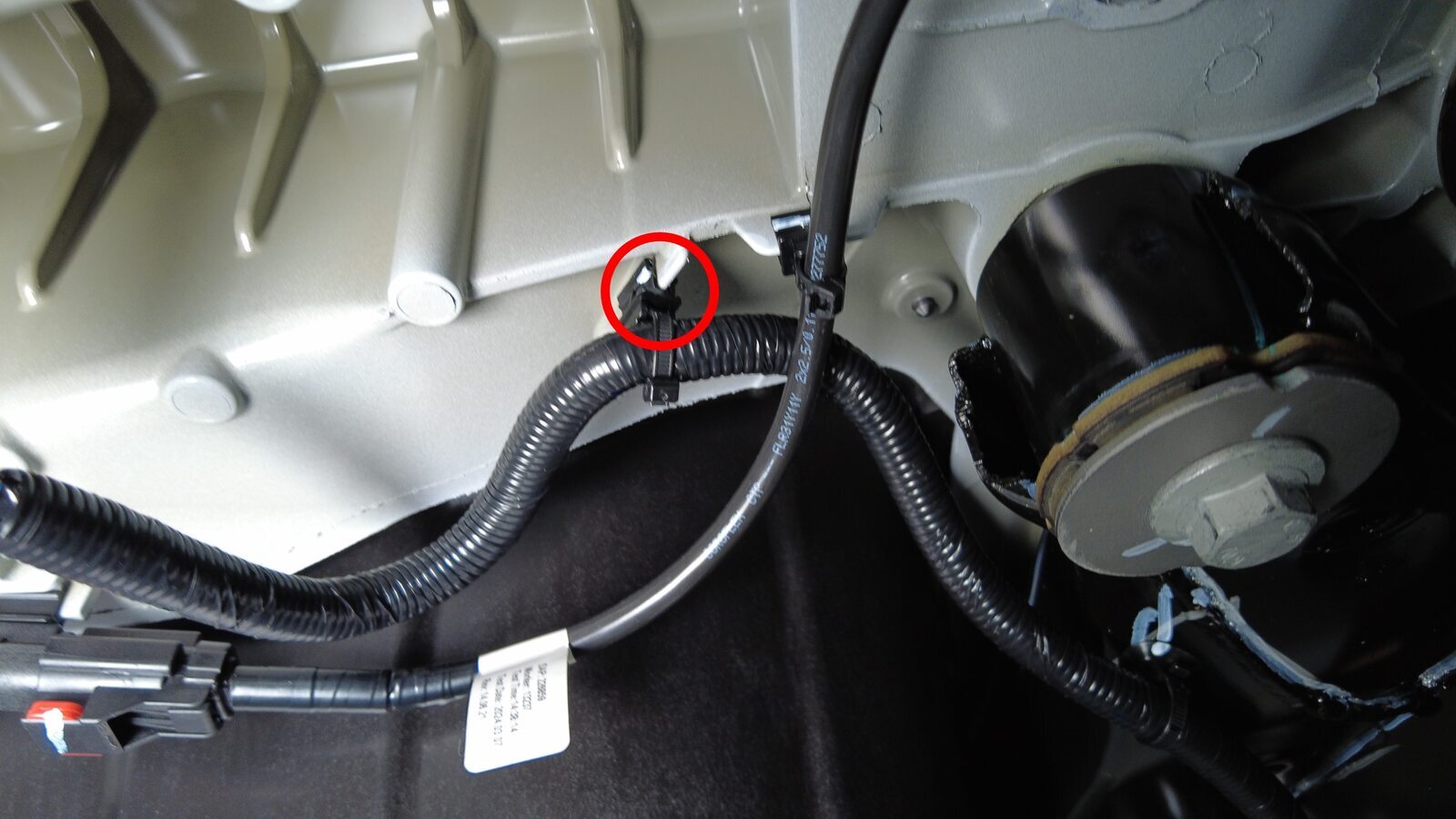

  13. 将右侧 12V 副车架线束夹从车身上拆下。

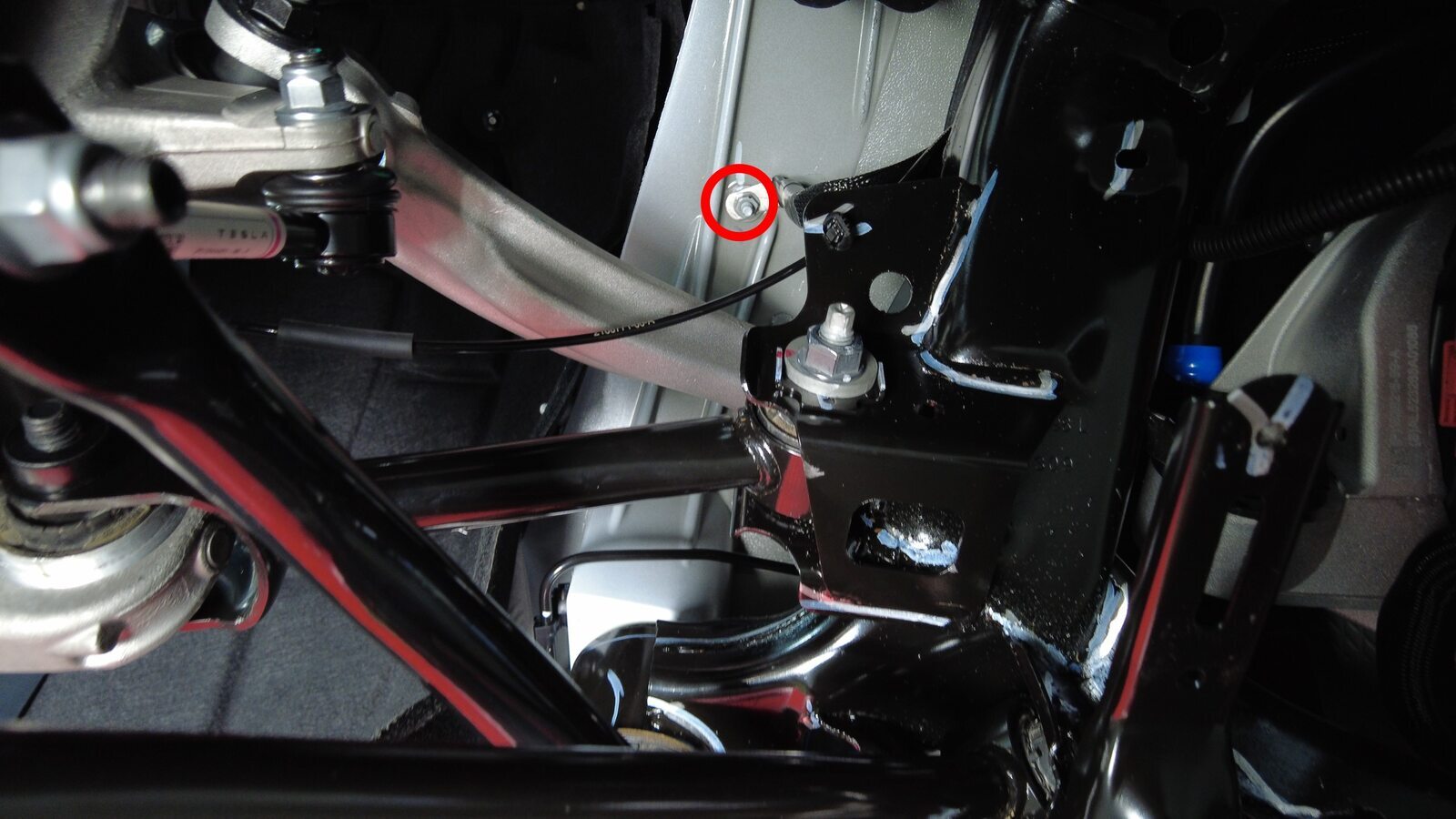

  14. 将右侧 12V 副车架线束夹从后副车架支架上拆下。

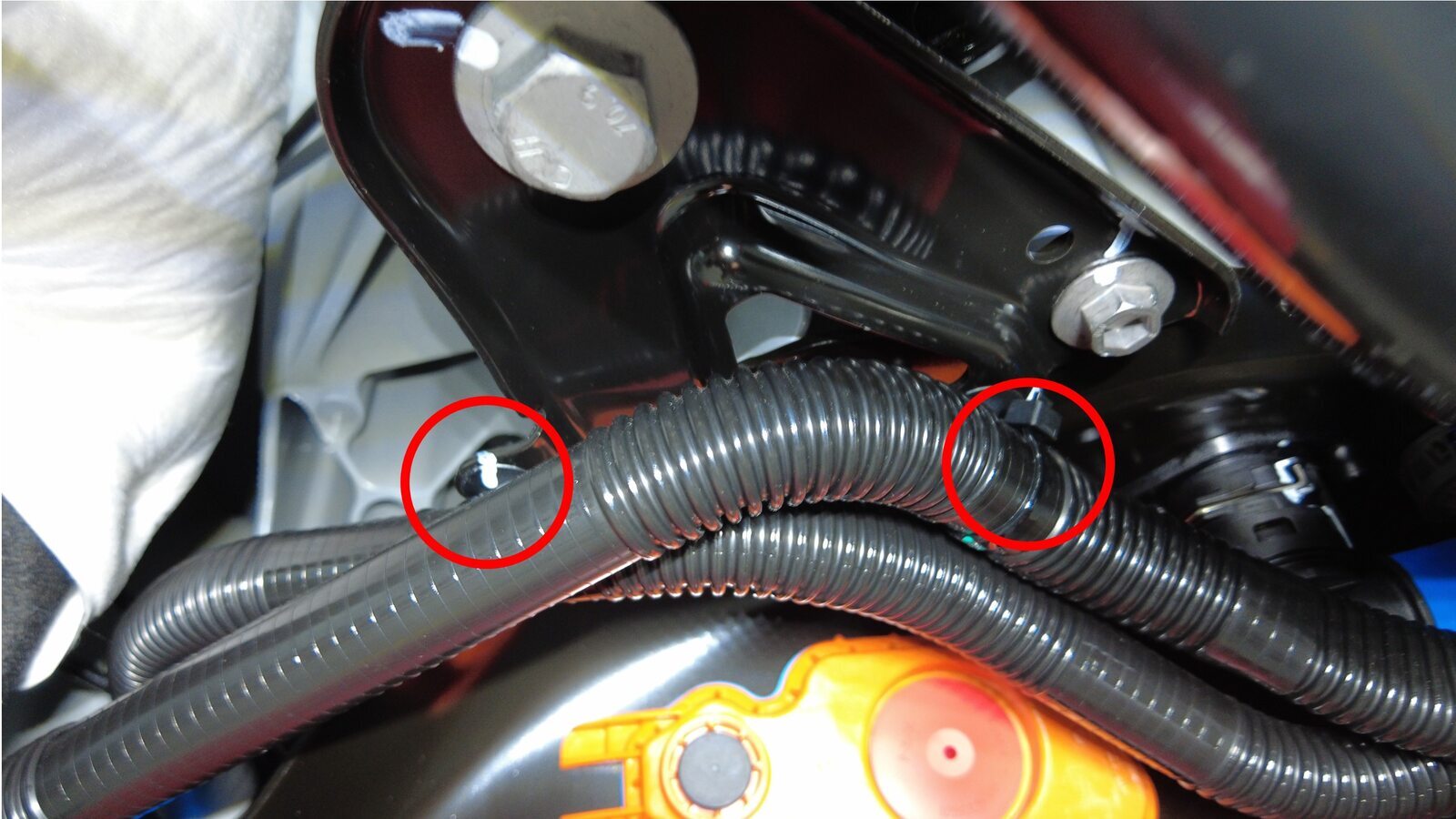

  15. 松开将冷却液软管固定到左侧剪力板的卡子(2 个)。
  16. 拆下后驱动单元变流器入口软管。请参阅 管道(压力/温度) - RDU 逆变器入口 - 第三代 ((拆卸和更换))
  17. 松开将冷却液软管固定到右侧剪力板的卡子 。
  18. 取走车辆下方的冷却液排放容器。
  19. 拆下后驱动单元高压线束。请参阅 后驱动电机高压线束(3DU) ((拆卸和更换))
  20. 脱下高压绝缘手套。

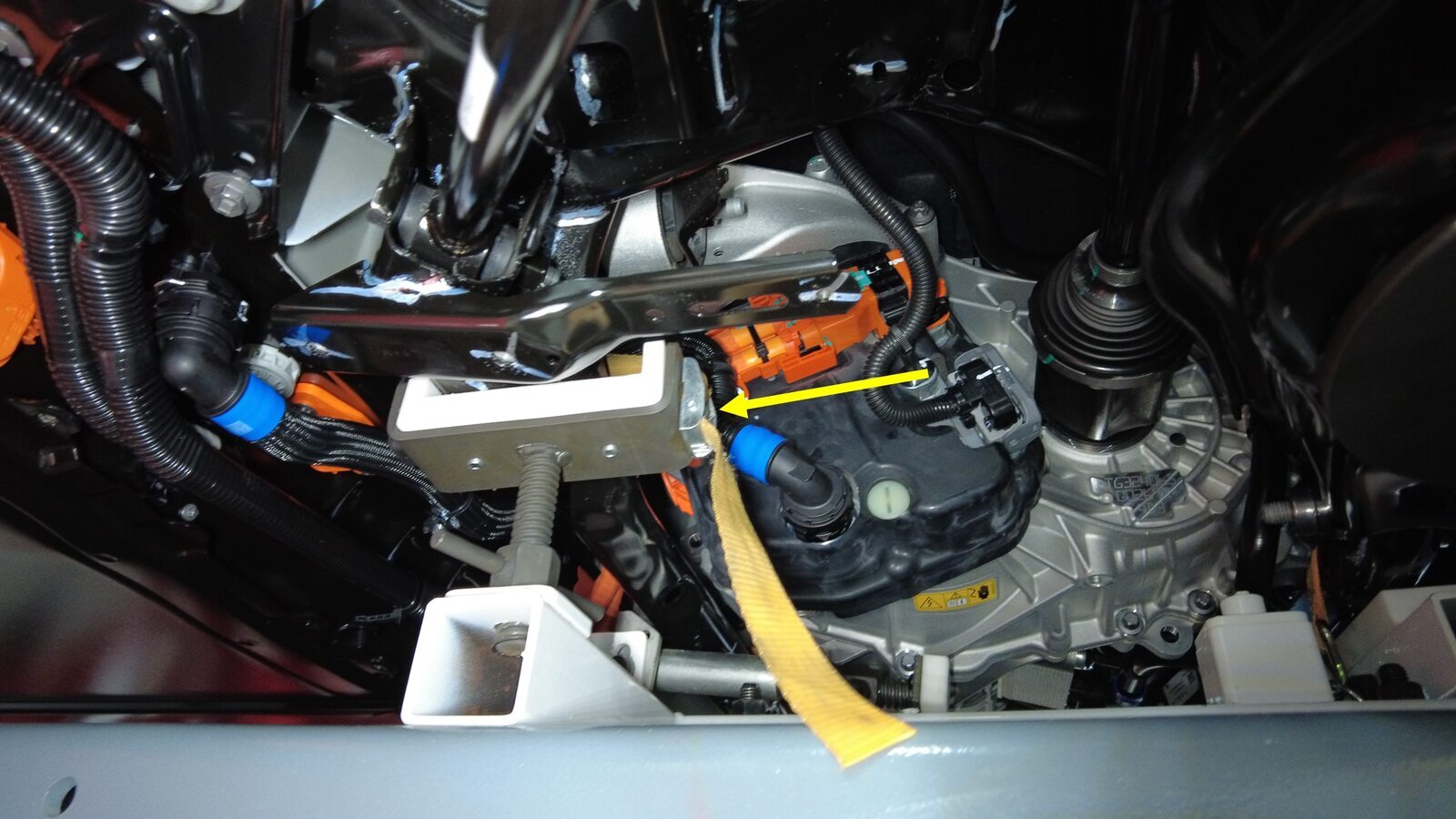

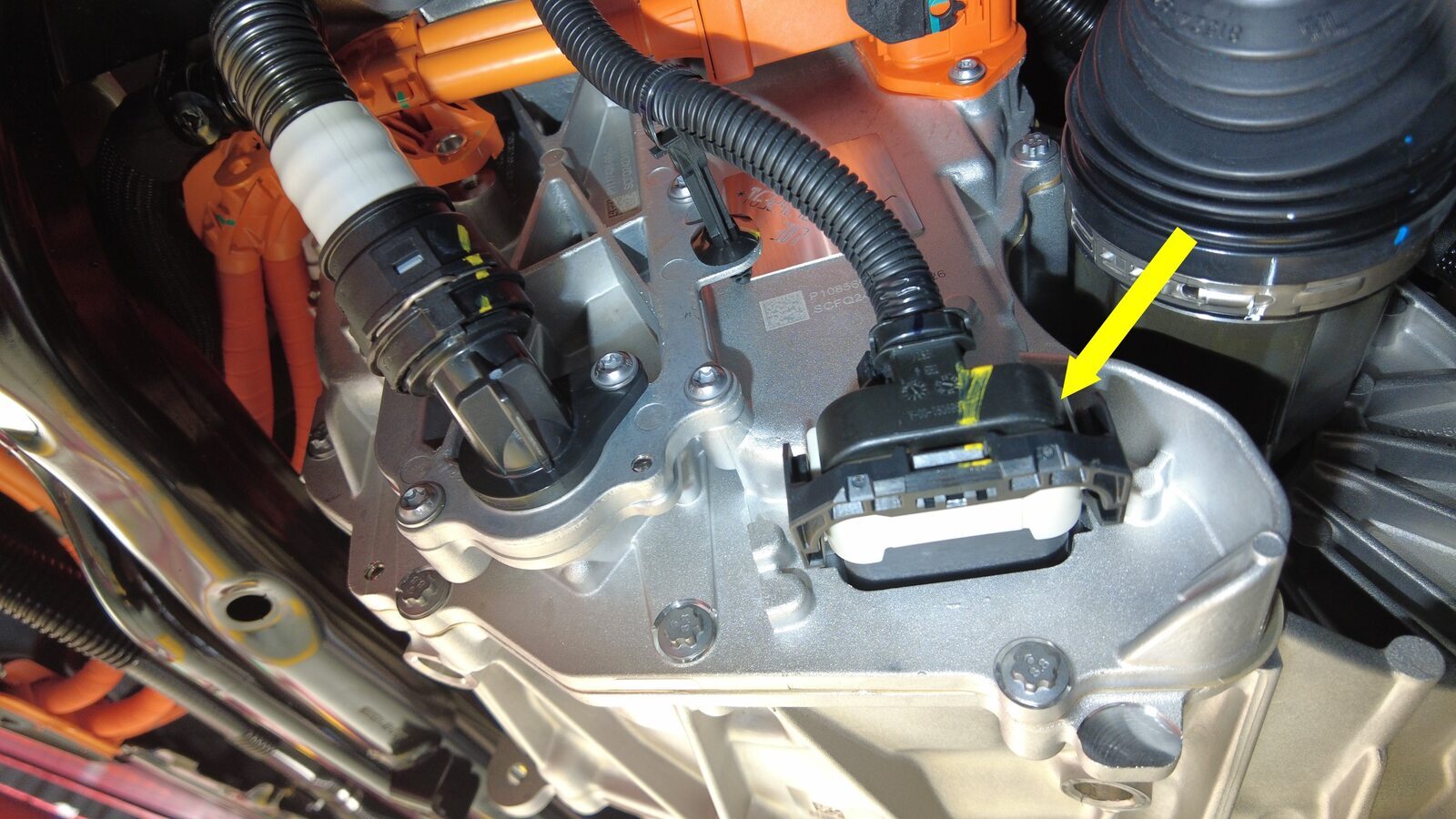

  21. 松开后驱动单元逻辑连接器。
    请勿使冷却液进入连接器。必要时,可将连接器移至一旁。
  22. 松开后驱动单元逻辑连接器卡子。

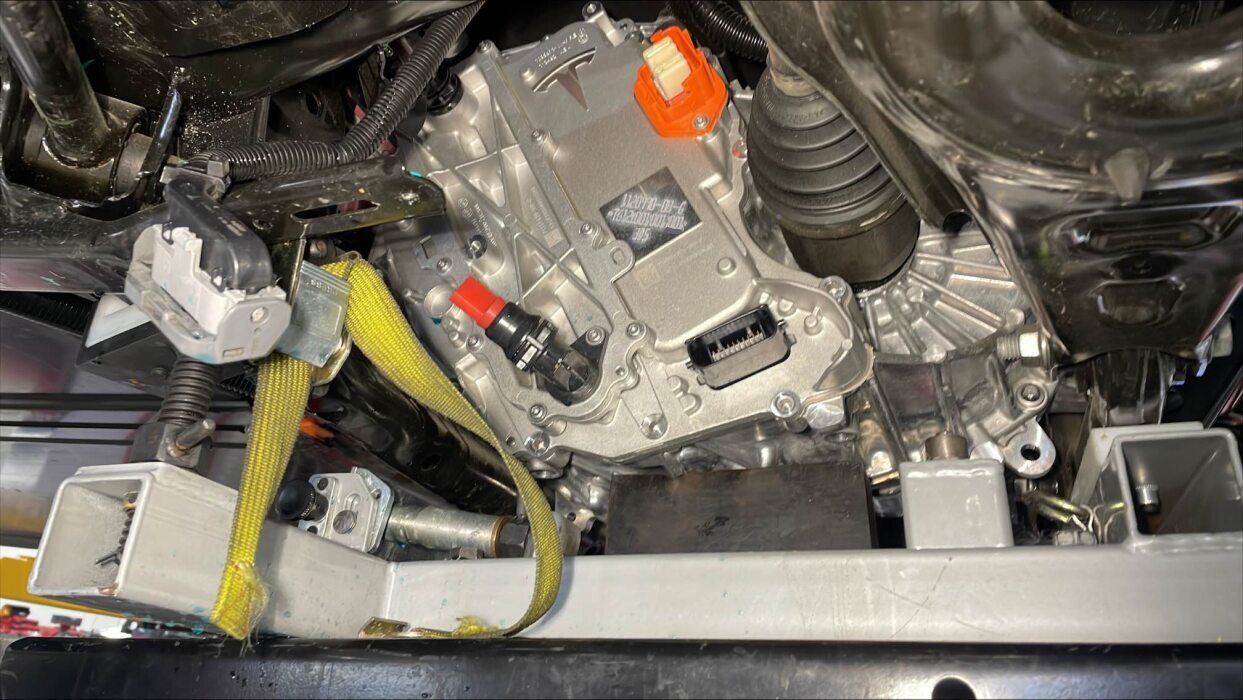

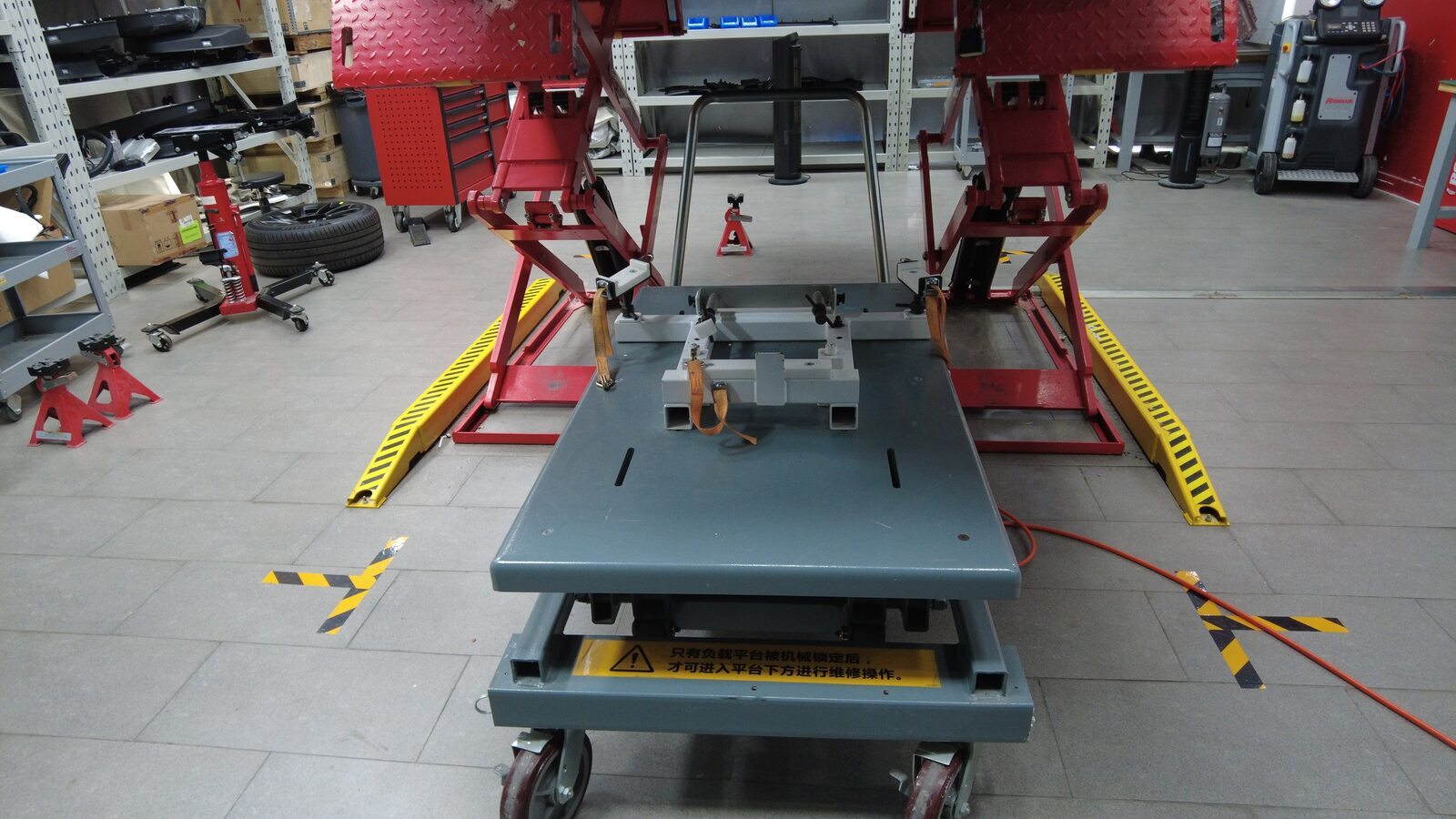

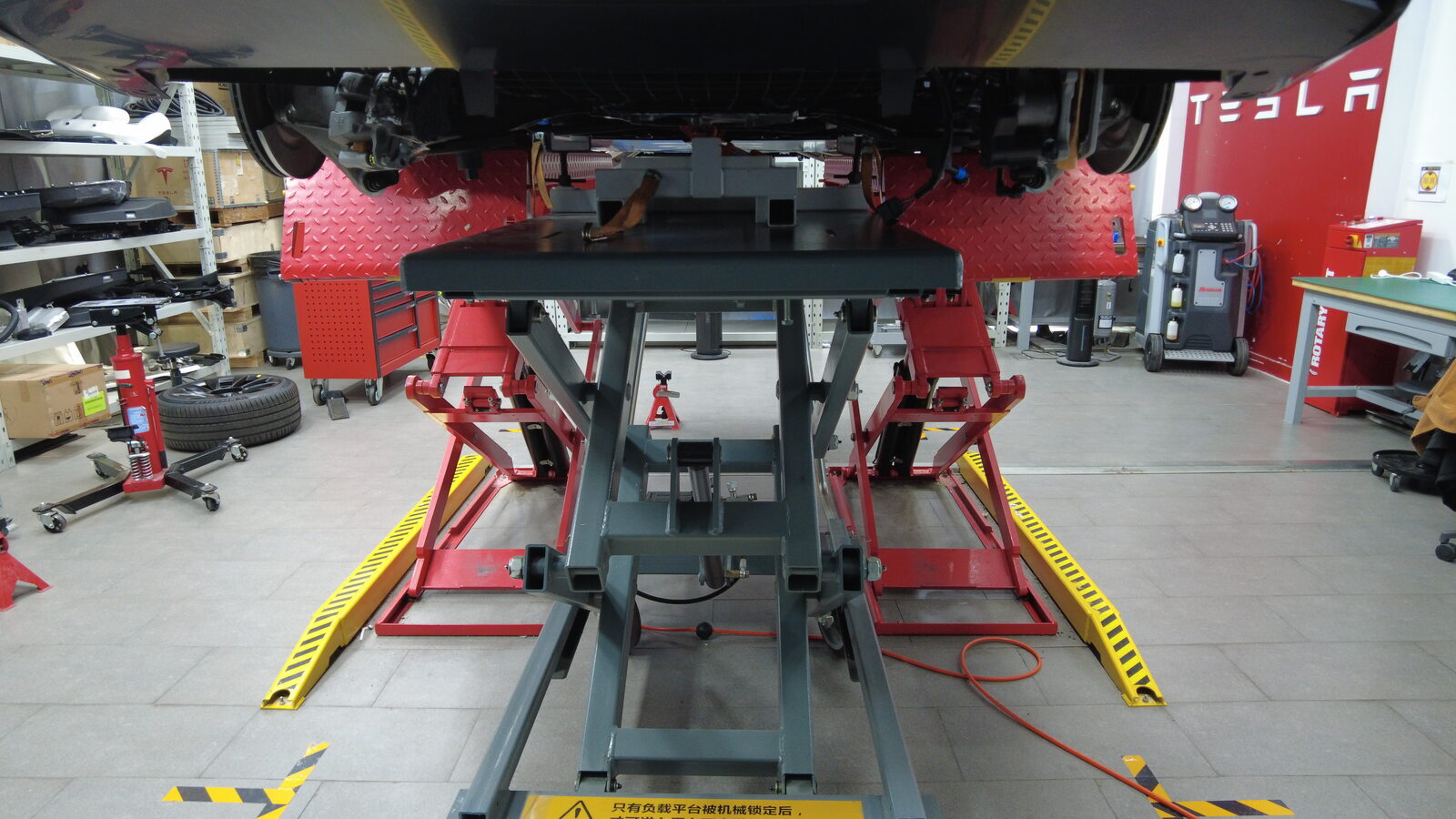

  23. 将副车架举升工具放置在后副车架下方的适当位置。

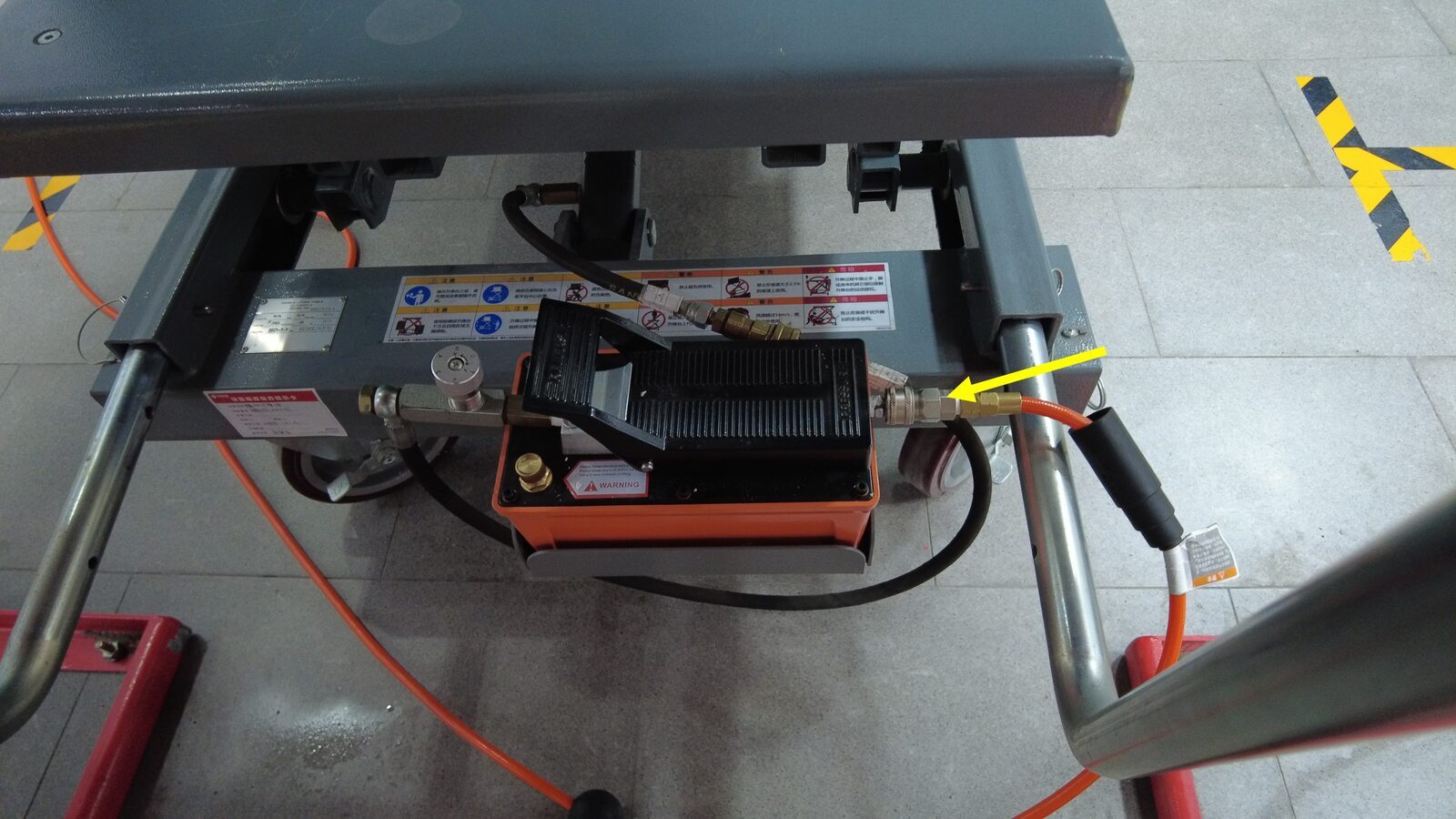

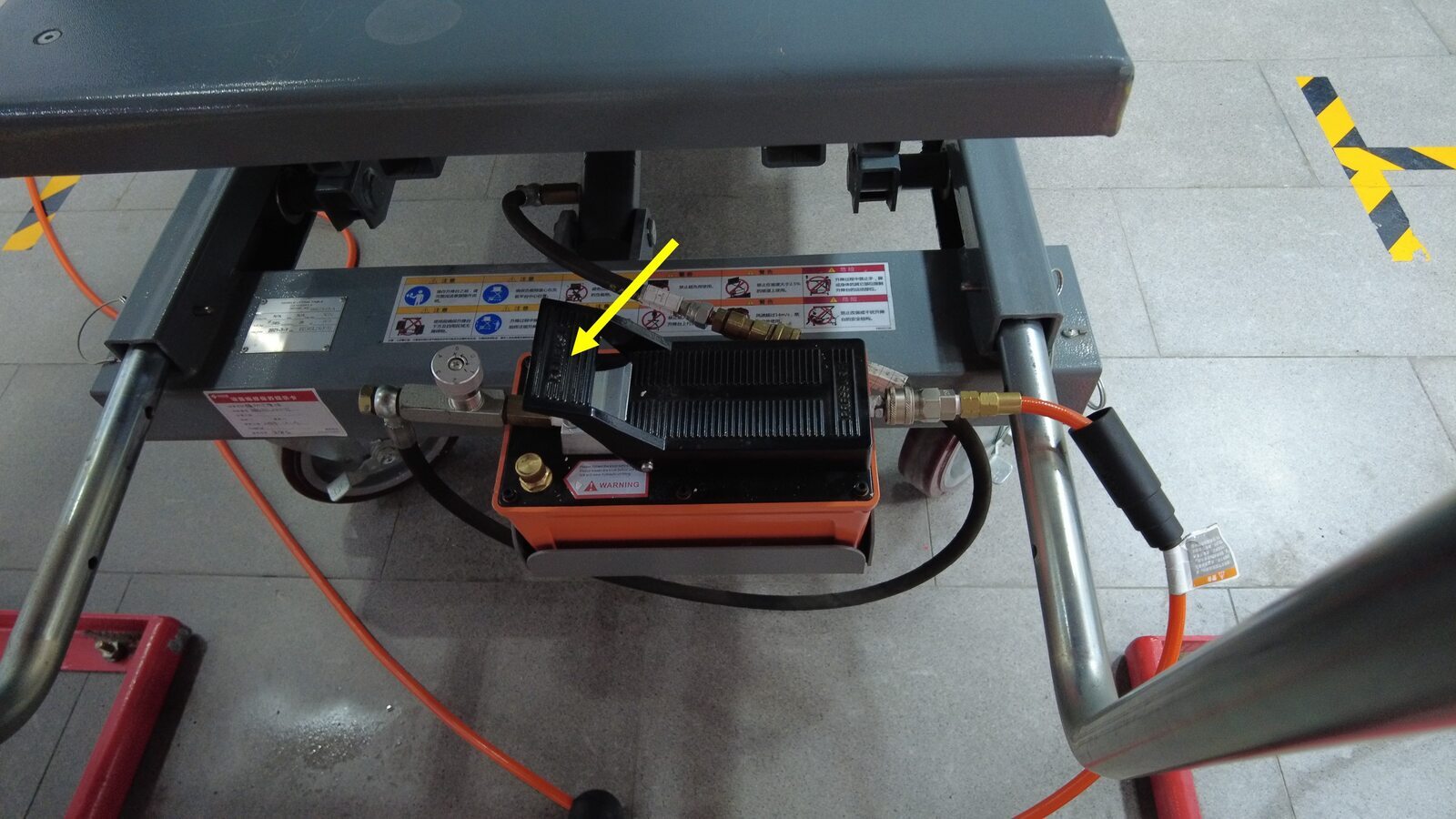

  24. 将供气装置连接到副车架举升工具。

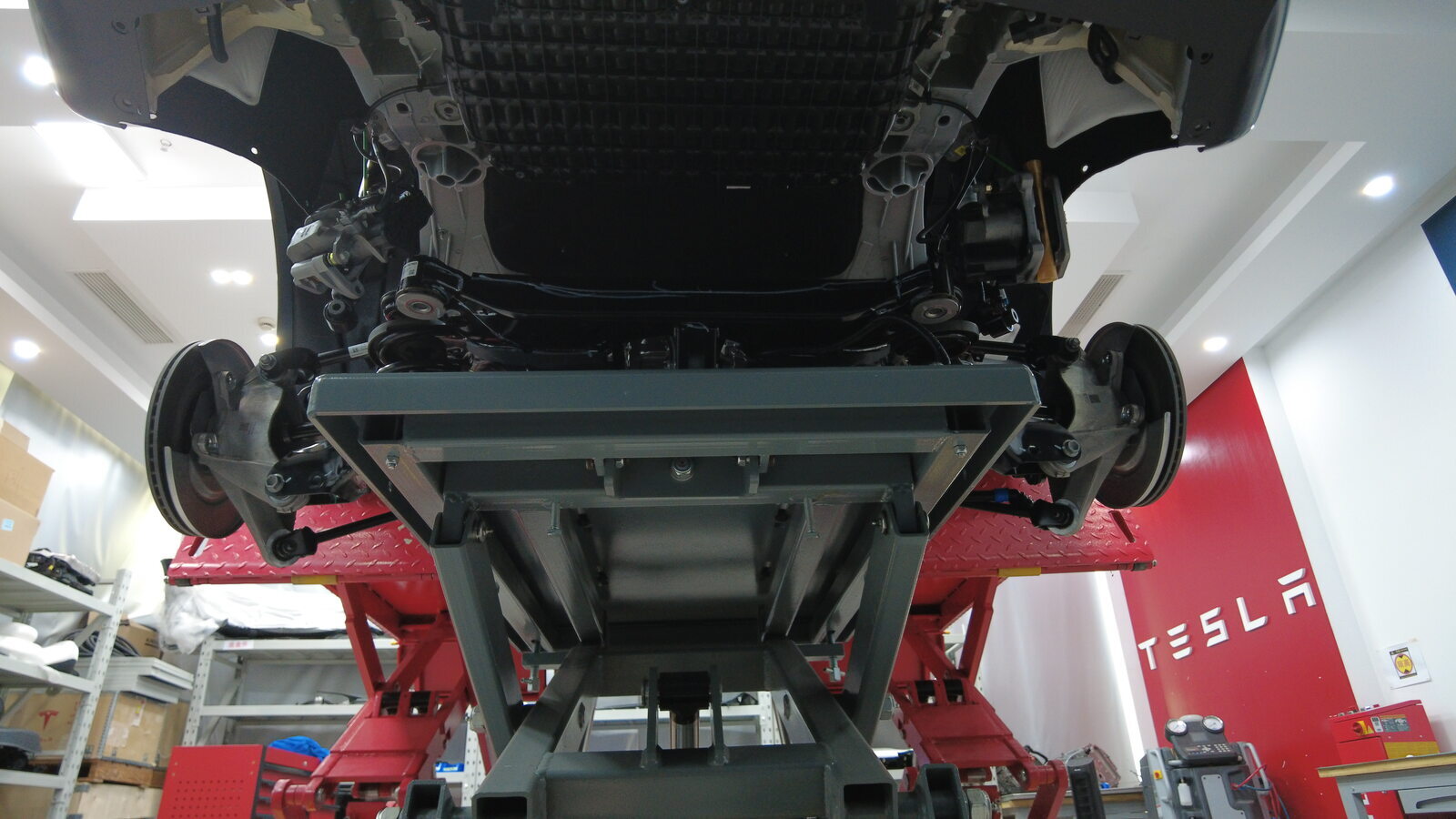

  25. 在协助下,升起副车架举升工具以支撑后副车架。

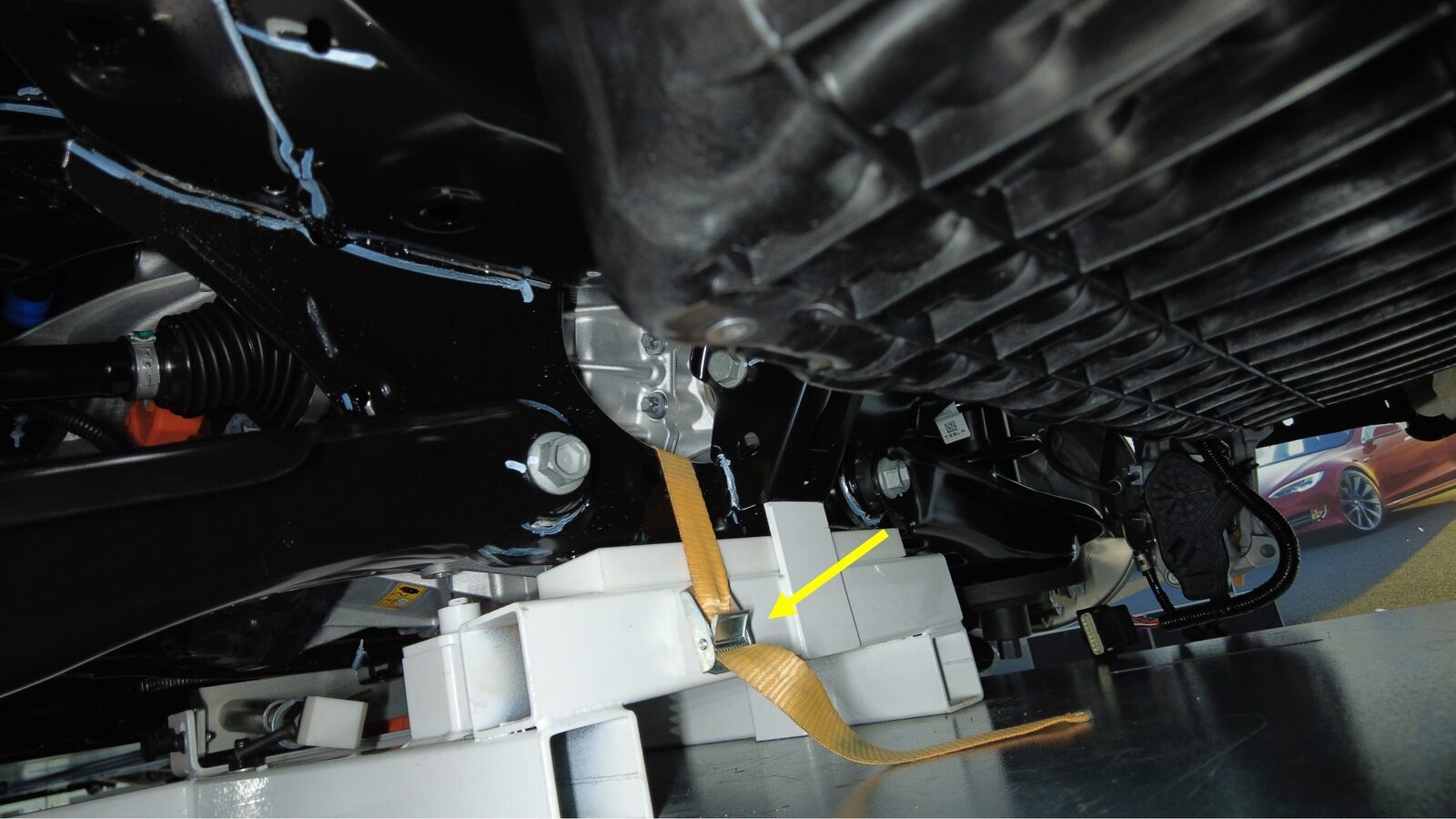

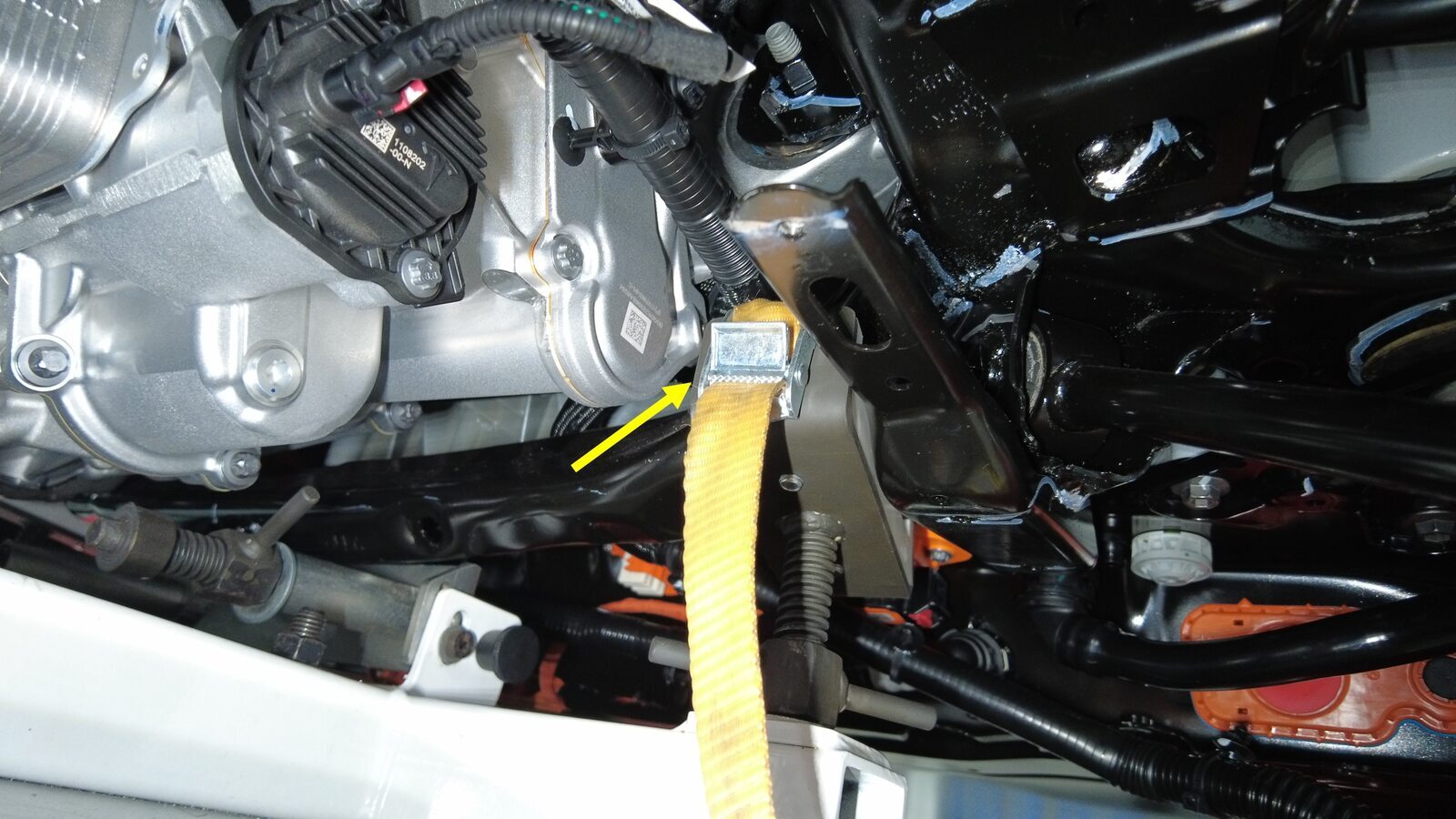

    将系带末端的金属钩(3 个)固定到副车架举升工具上的环上,然后拉动系带,直至其紧固。如有必要,可降低车辆。

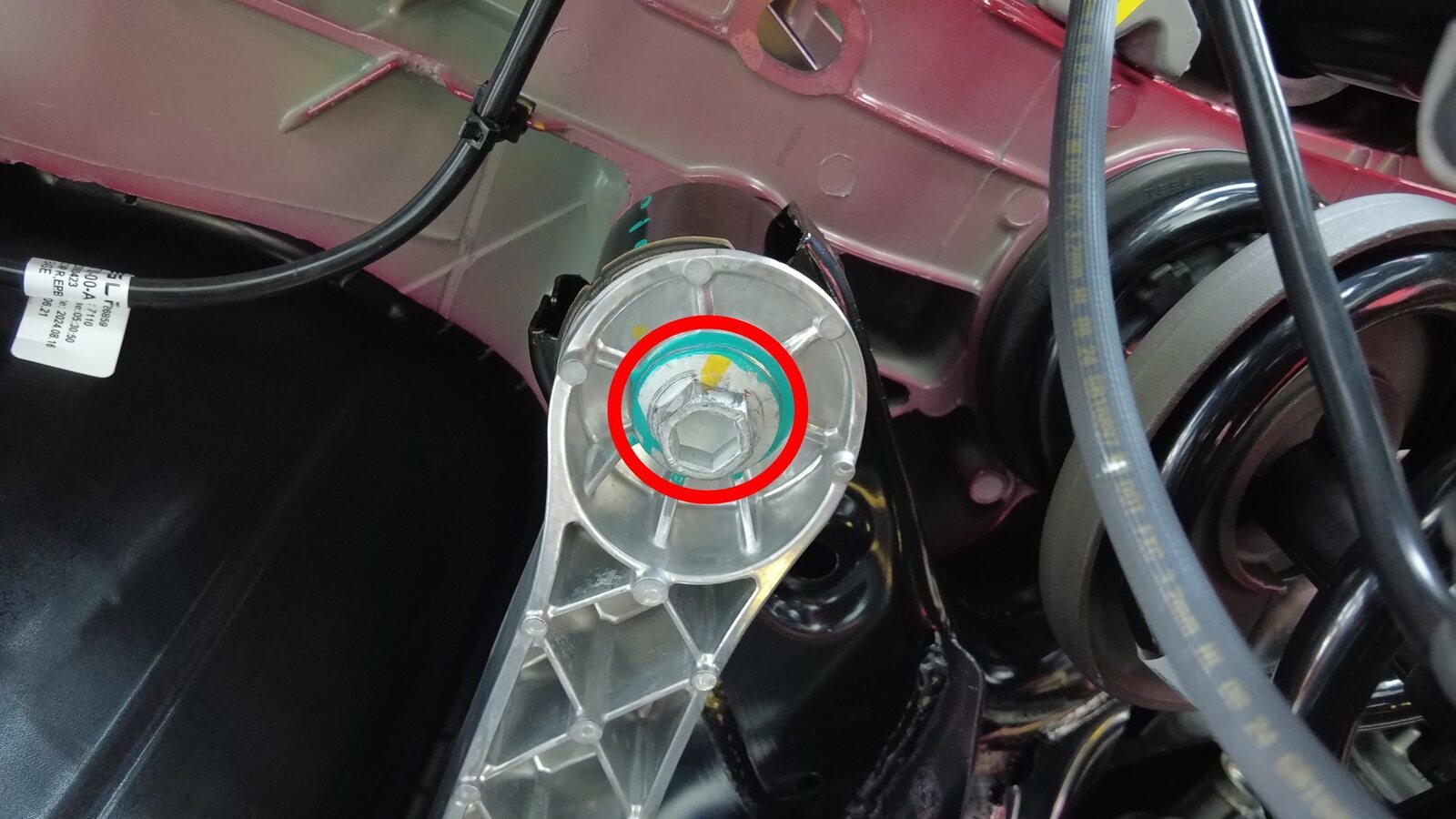

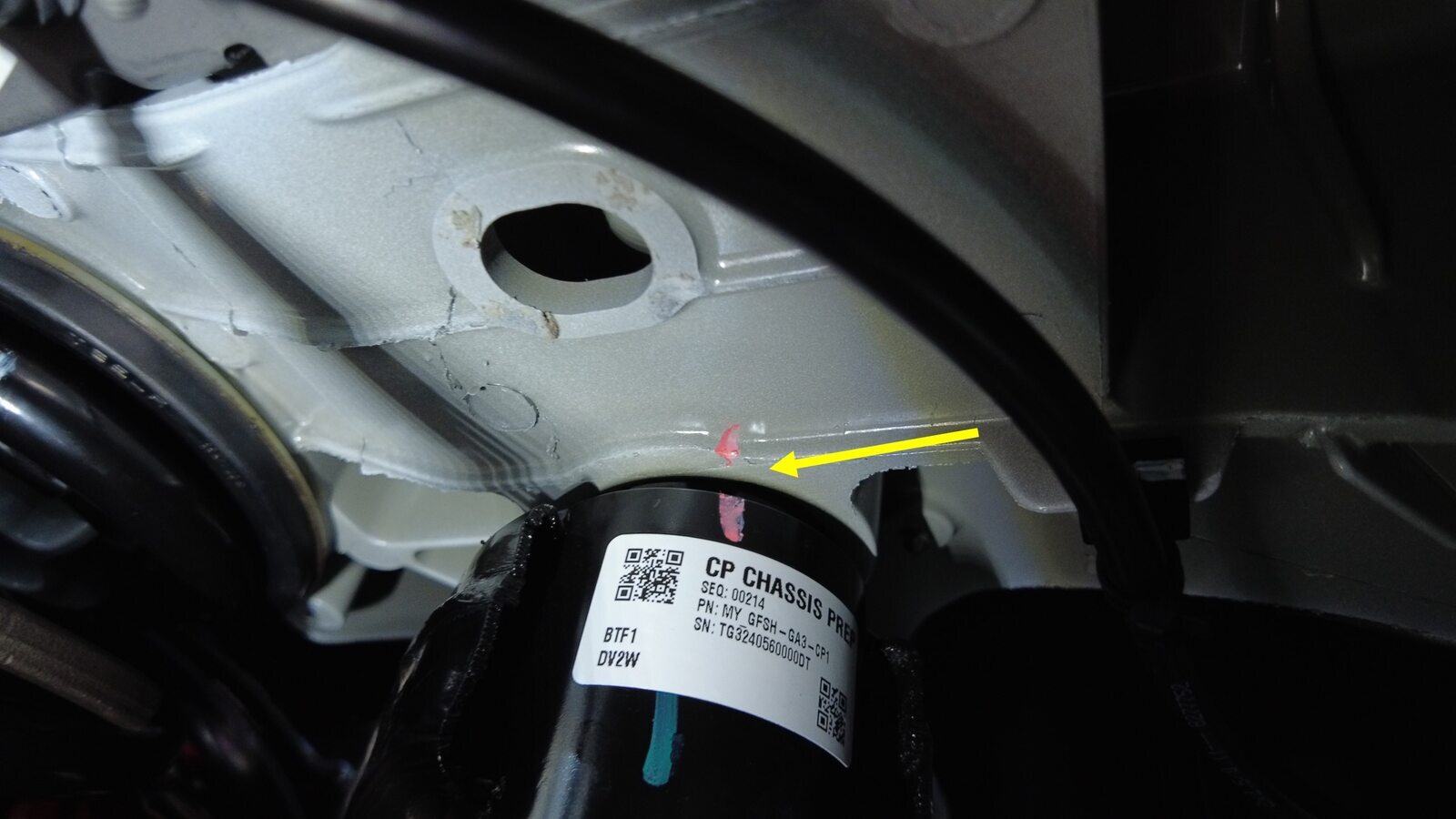

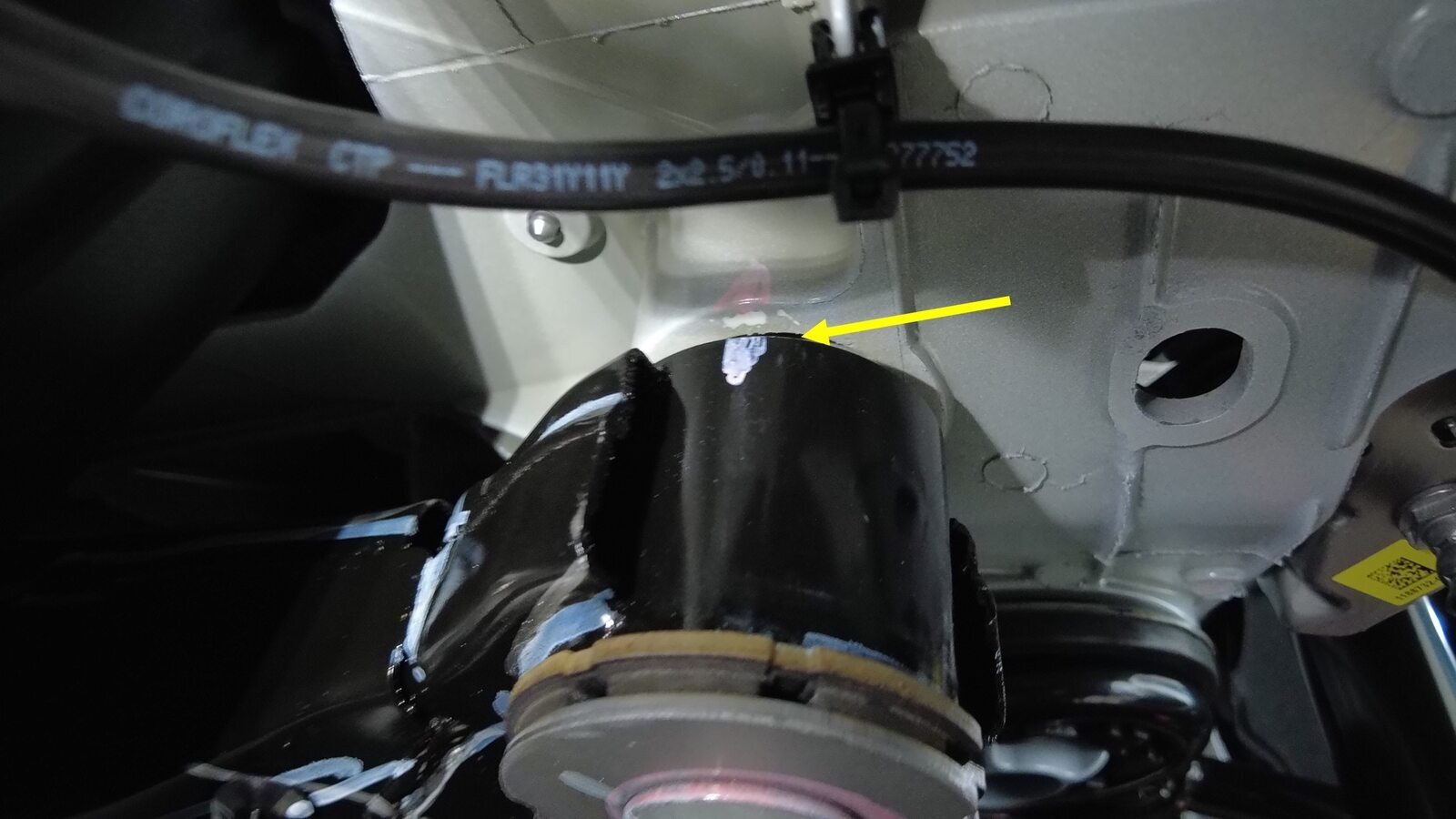

  26. 标记左后和右后副车架螺栓
    2 个螺栓;标记副车架的原始位置;在安装过程中重新对齐;如果需要,也可以标记副车架铸件和副车架套管在车身上的位置
  27. 拆下左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))
  28. 拆下将副车架固定到车身的左后和右后螺栓。
    提示
    推荐使用以下工具
    • 21 毫米套筒
  29. 将后副车架支架从后副车架上拆下。
    警告
    拆卸时双手握住支架,否则支架可能会掉落。

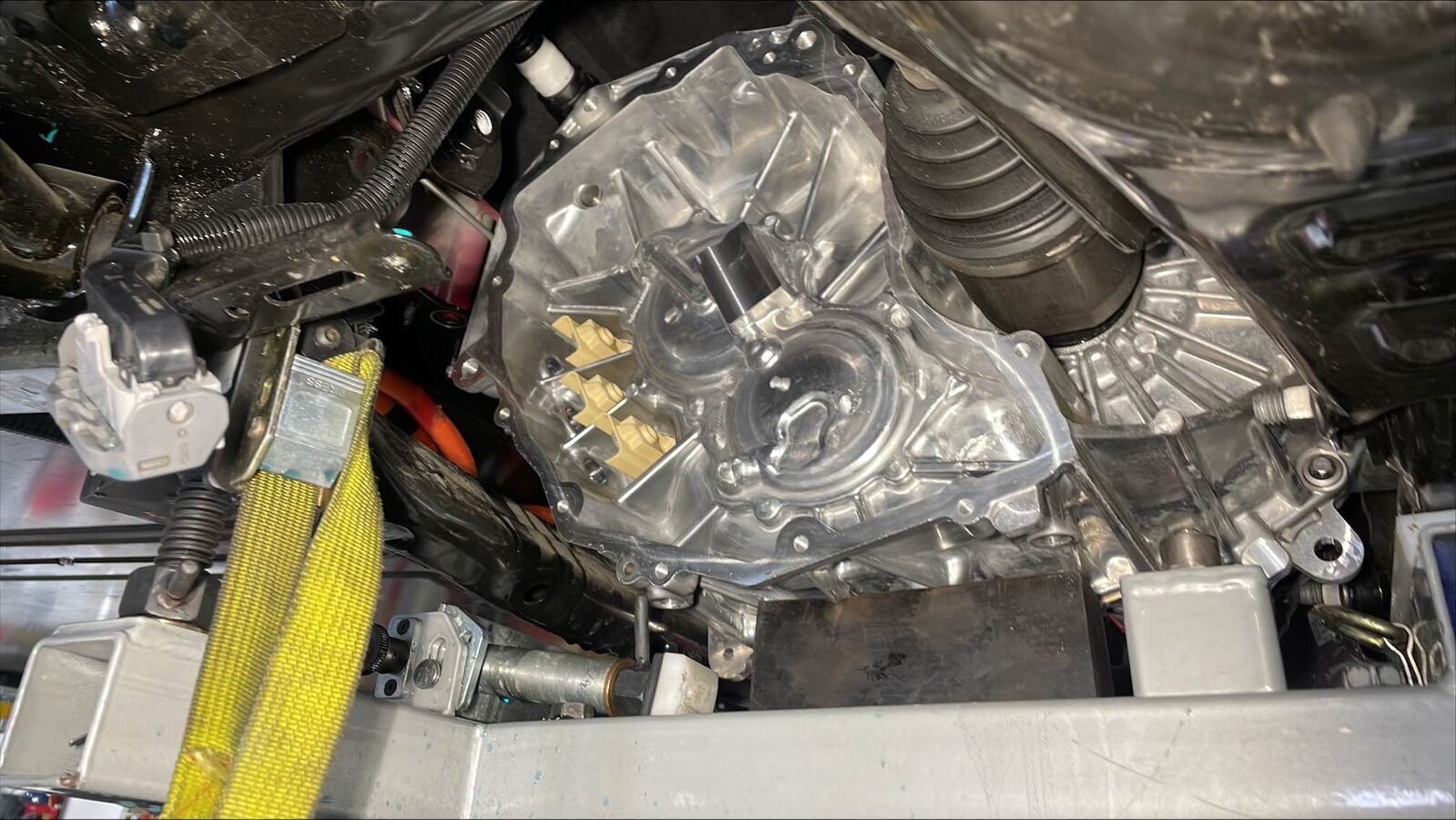

  30. 在协助下,部分降下后副车架和驱动单元总成,以便接触变流器。
    降下副车架时请谨慎操作,因为此时还有多个部件仍处于连接状态。请勿使这些部件承受过大的应力。
    此时减震器和制动钳仍处于连接状态。建议降低高度,以 3.25 英寸或 8.25 厘米为宜。
  31. 拆下左侧支座总成。请参阅 后驱动单元总成 - 3DU - 驱动单元 - 左侧支座 - 3DU(拆卸和更换)

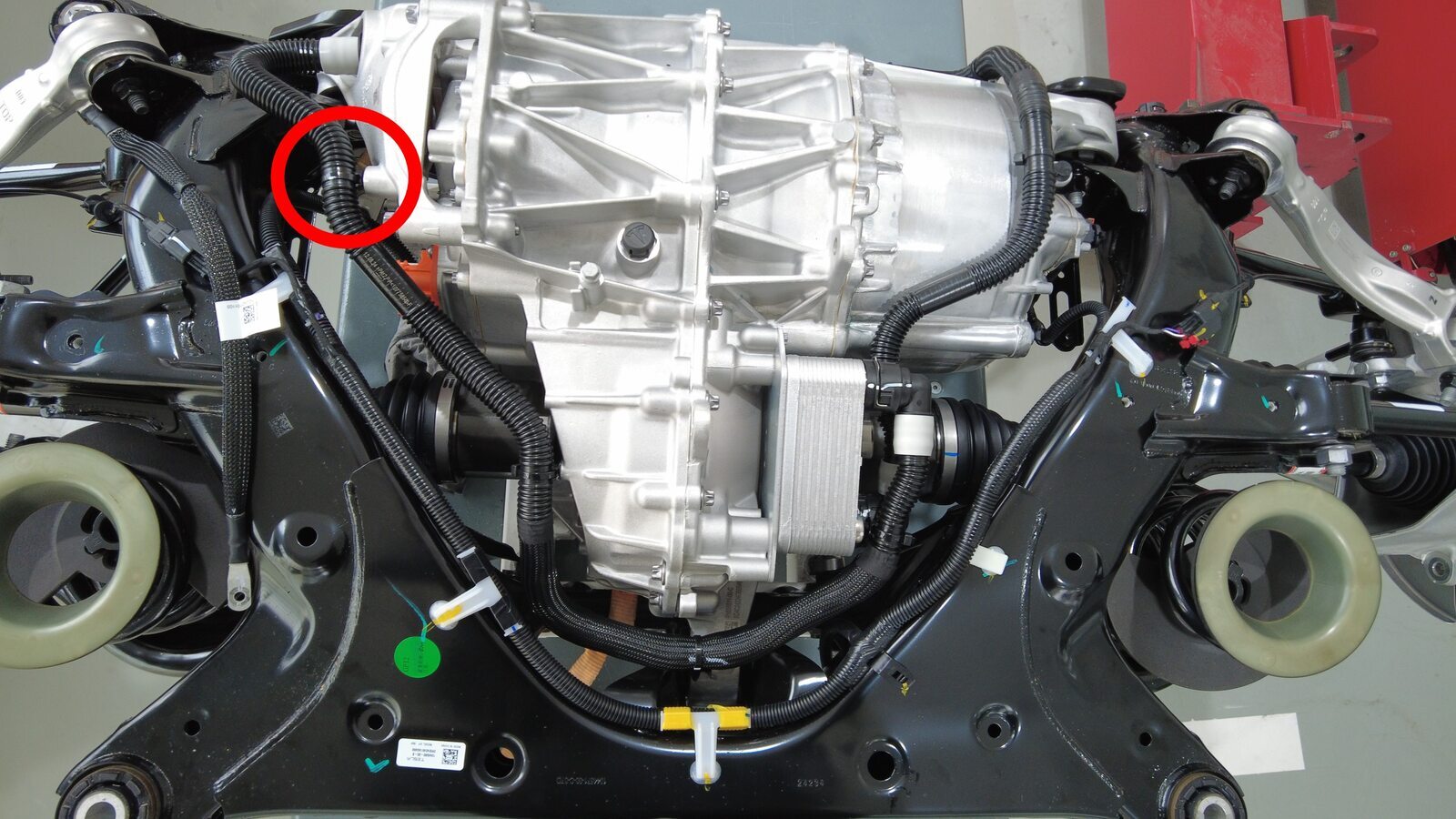

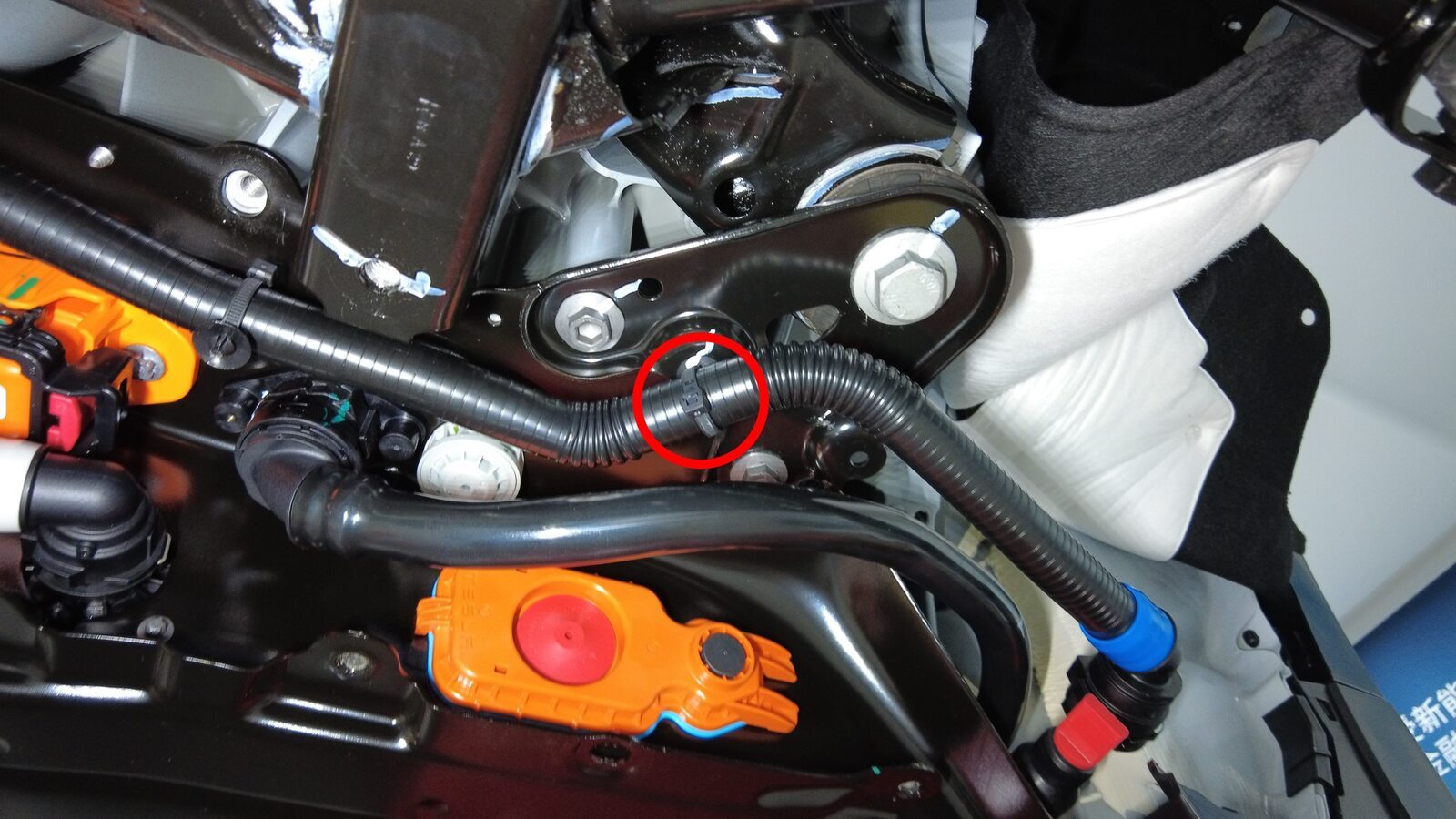

  32. 将冷却液软管从电机支座上拆下。
  33. 戴上静电放电 (ESD) 腕带并将其固定在变流器外壳上。

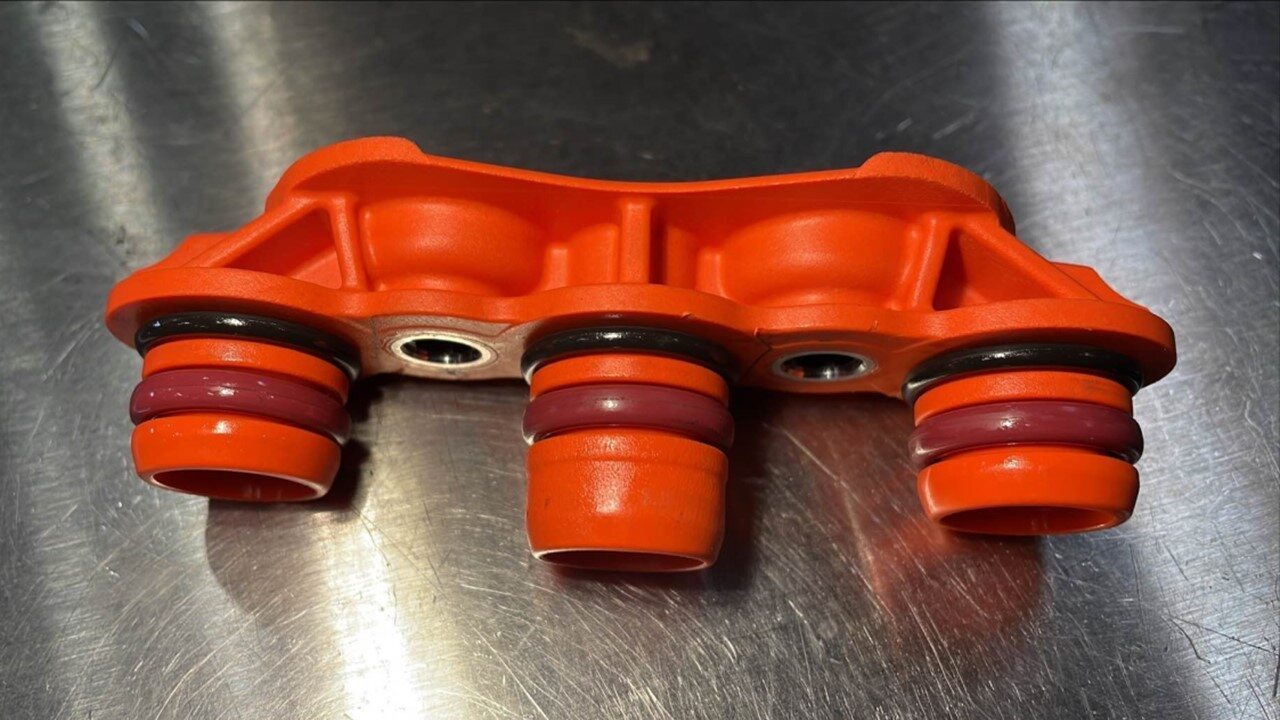

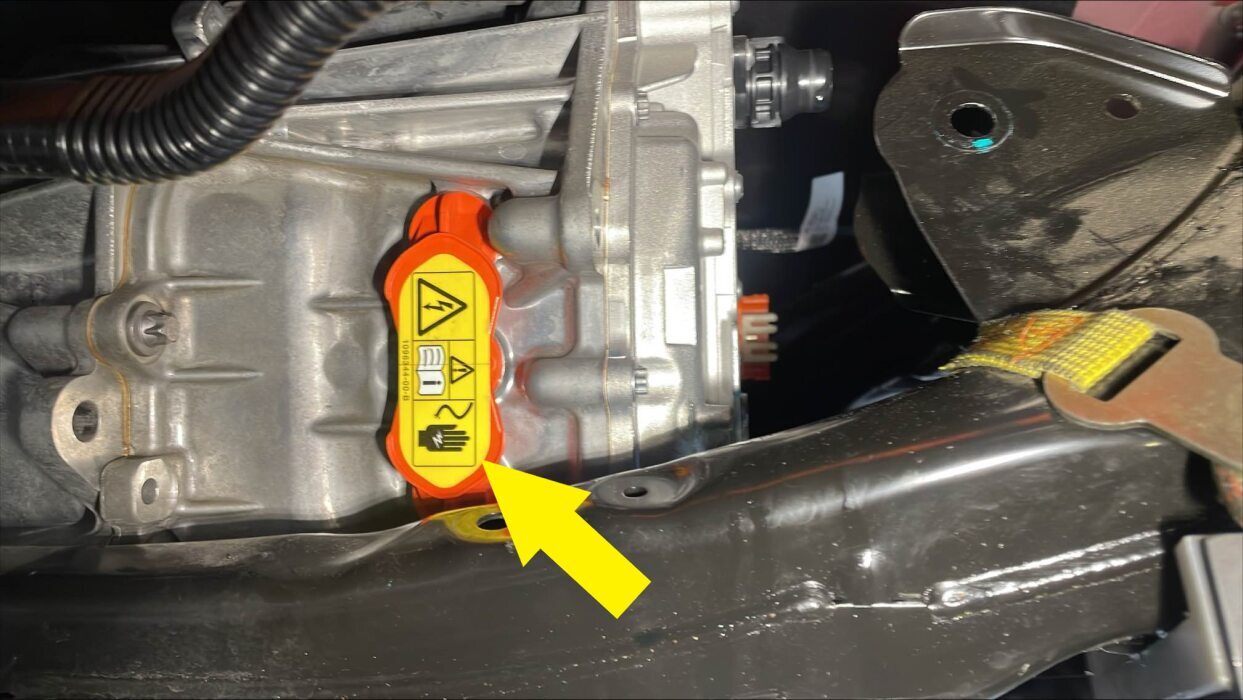

  34. 拆下并弃用相位盖板标签。

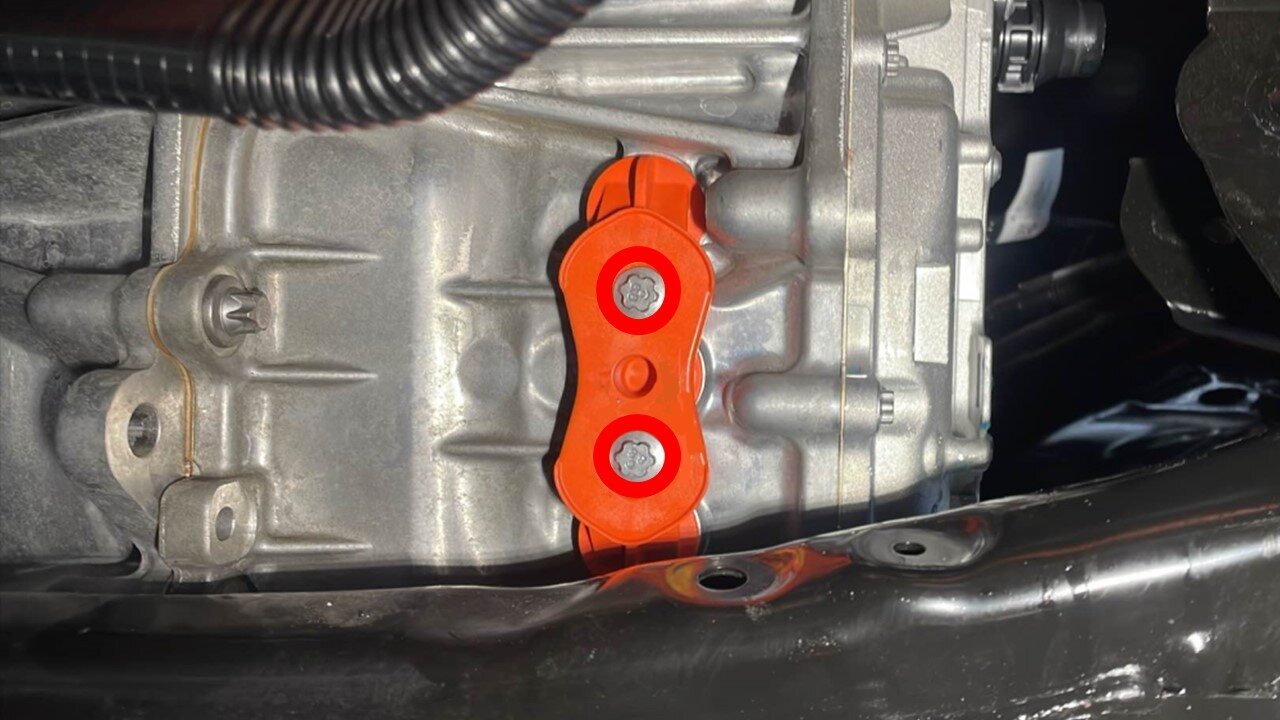

  35. 拆下用于固定后驱动单元反相盖板的螺栓(2 个)。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10
  36. 将反相盖板从后驱动单元上拆下。
    可借助塑料饰板工具完成拆卸操作。
    如果反相盖板或者 O 型环损坏,请更换整个单元。

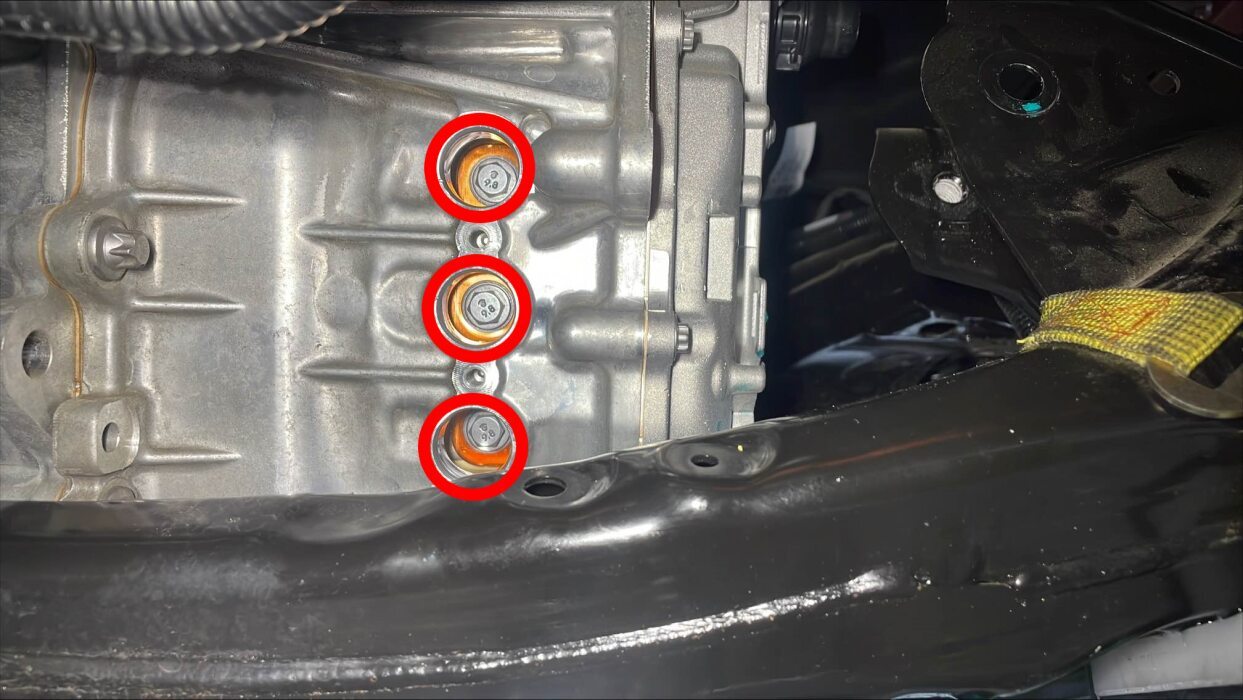

  37. 拆下将后驱动单元三相电缆固定到变流器和电机的螺栓(3 个)。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

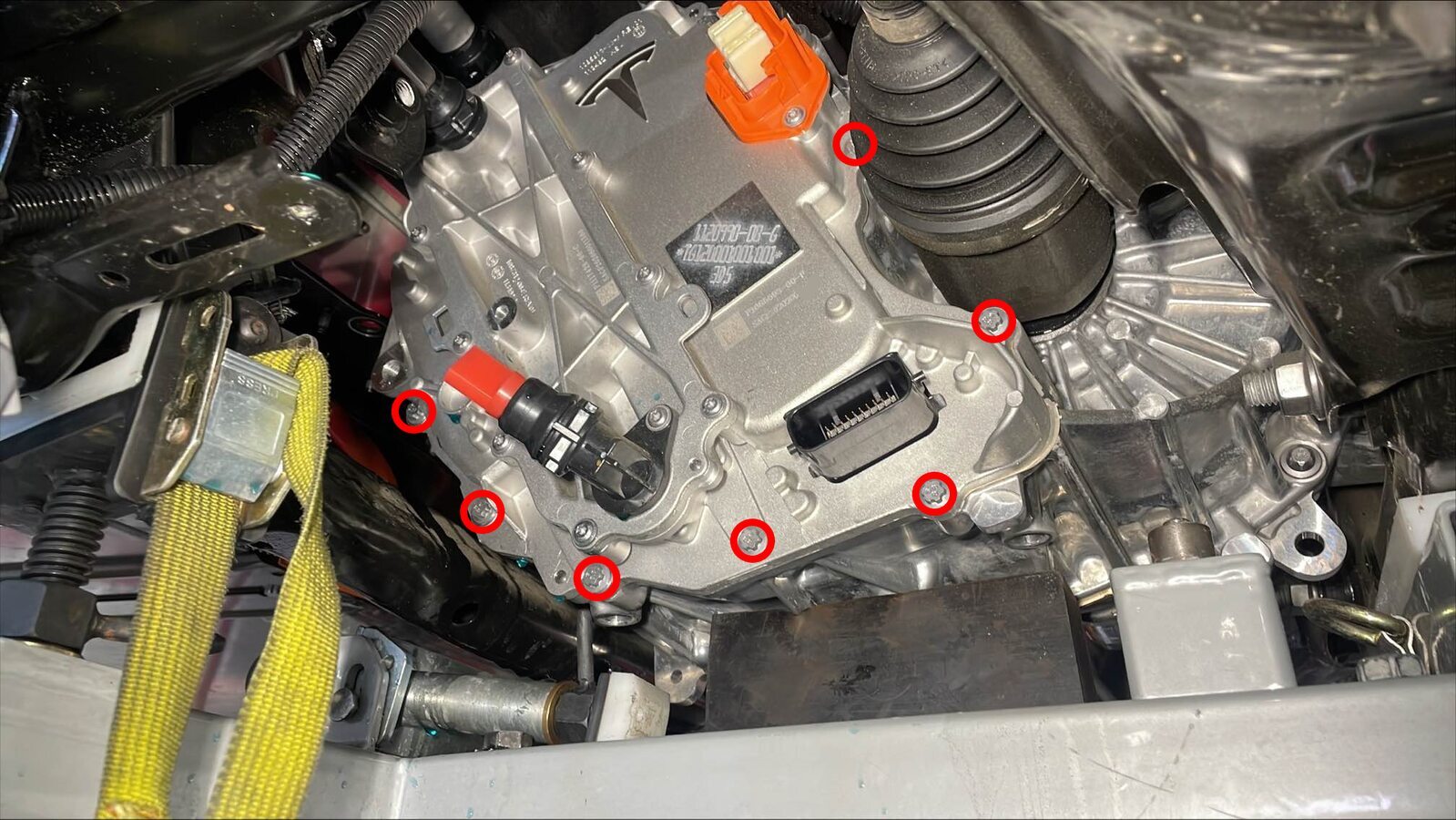

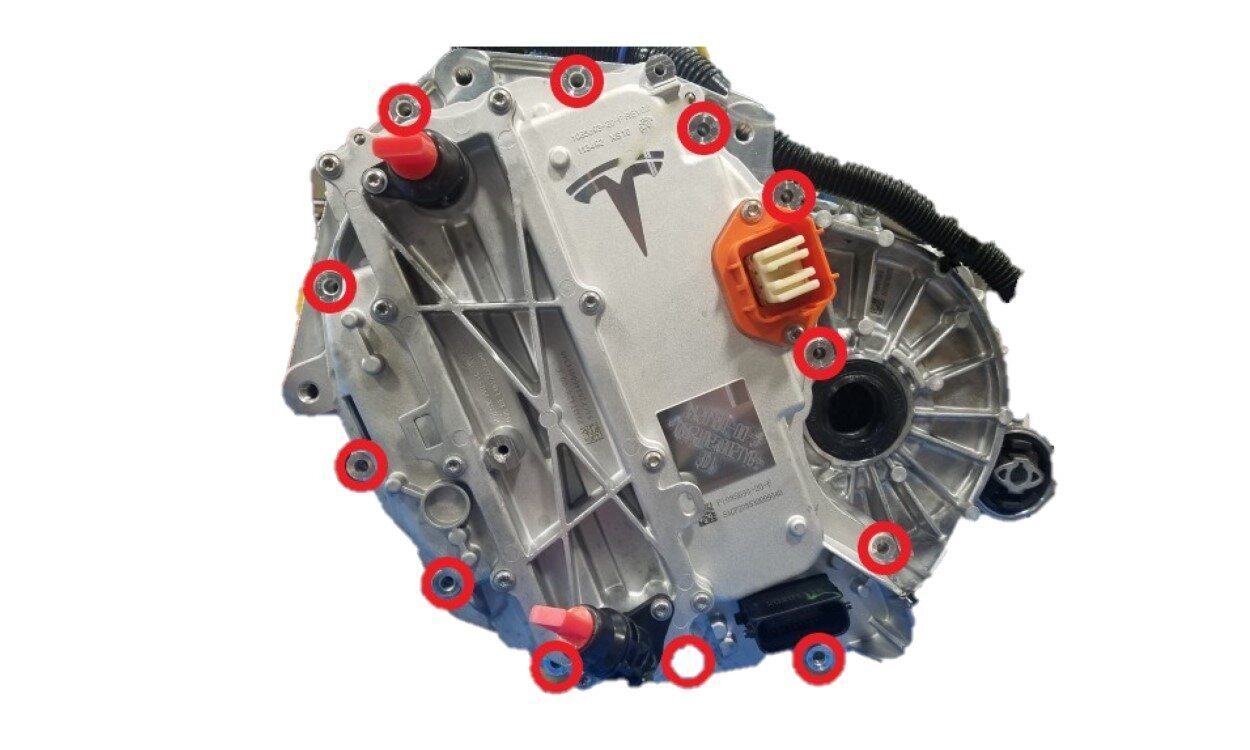

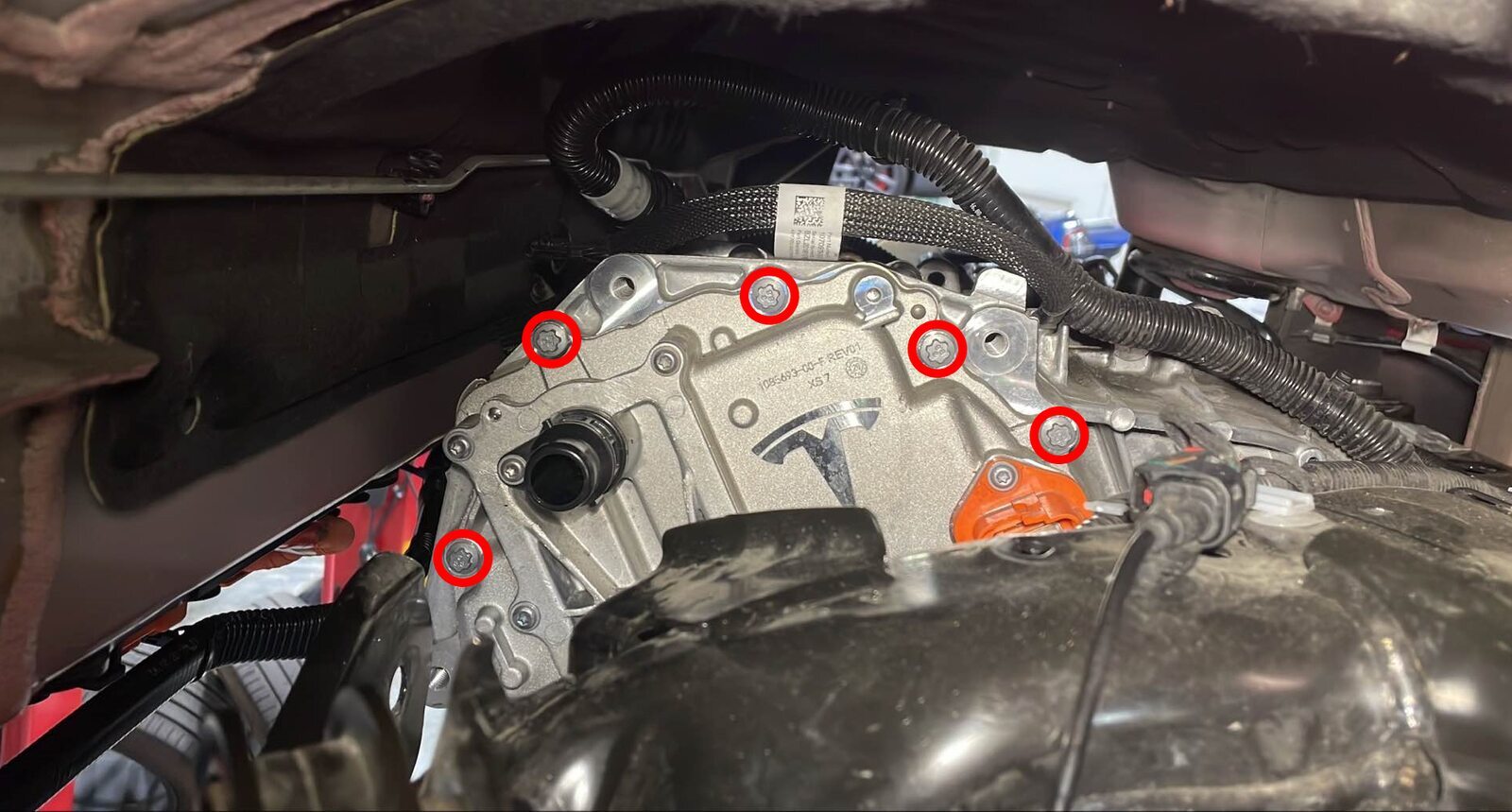

  38. 拆下将后驱动单元变流器固定到变速箱总成的螺栓(12 个)。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10

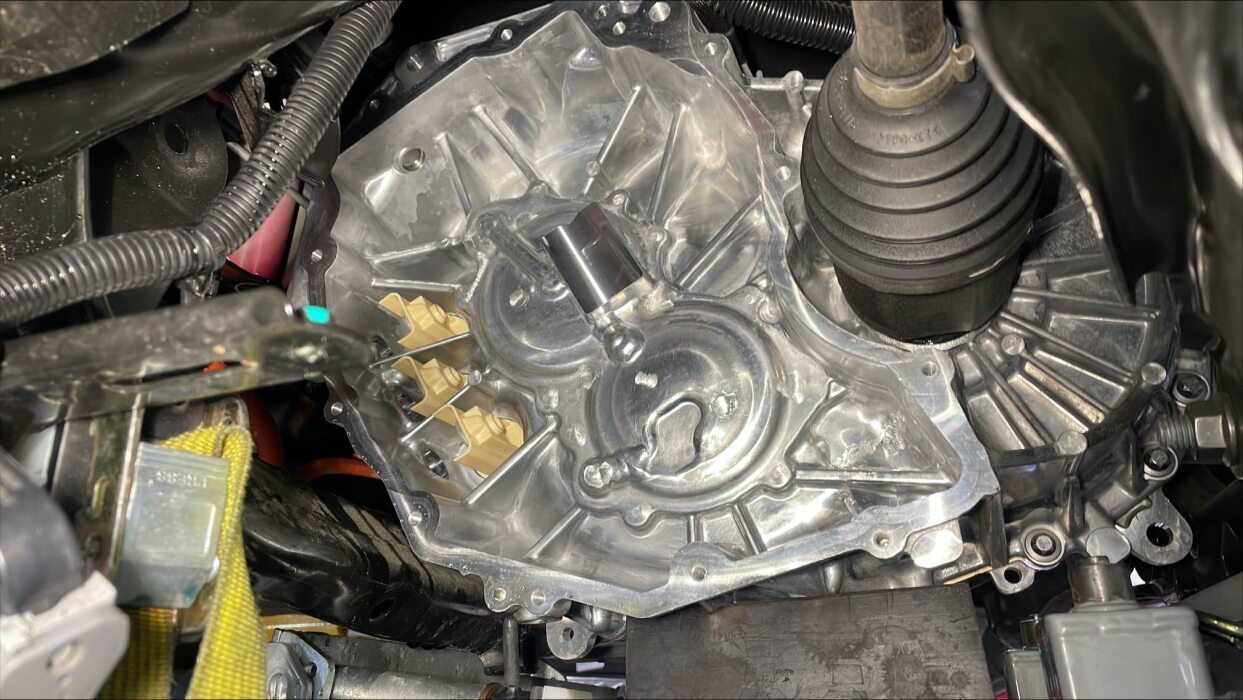

  39. 将变流器从驱动单元上拆下并排尽冷却液。

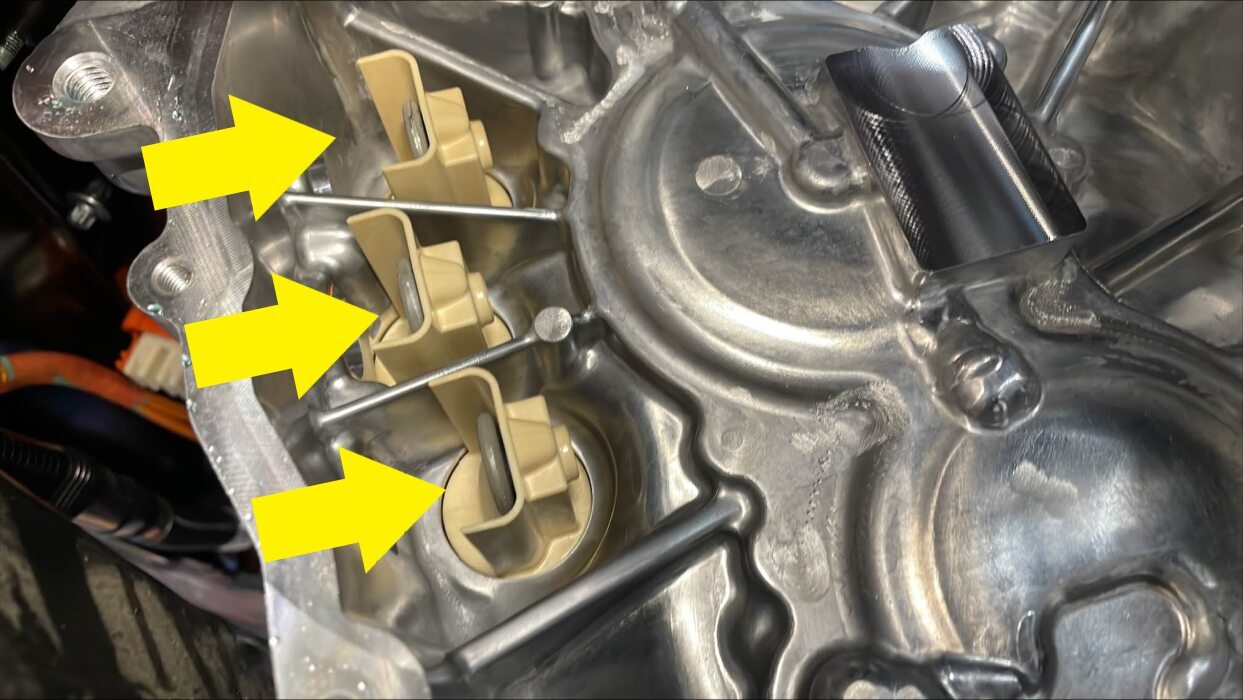

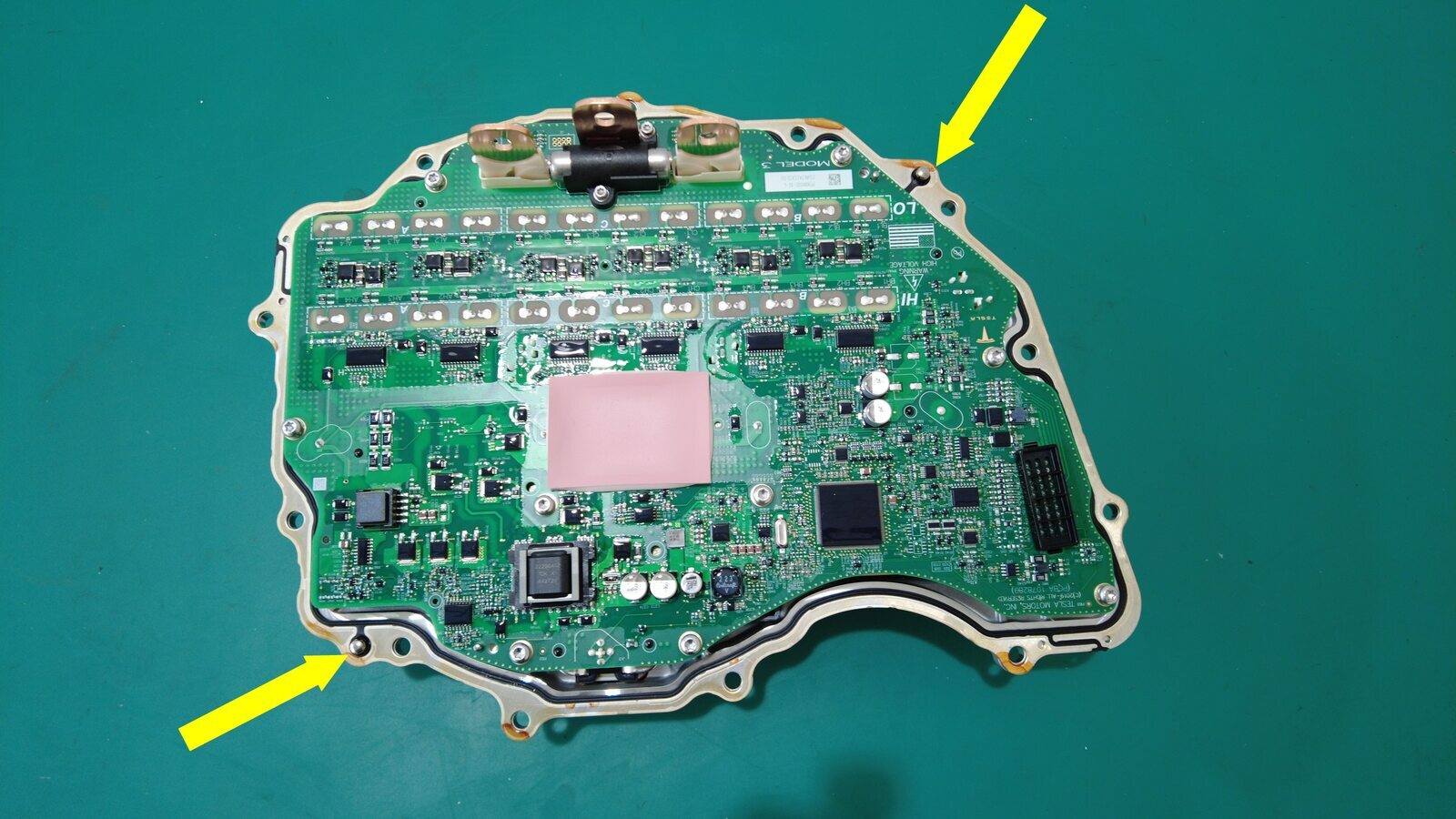

    将变流器从驱动单元和副车架之间拆下。拆卸期间,注意请勿损坏印刷电路板总成 (PCBA)。

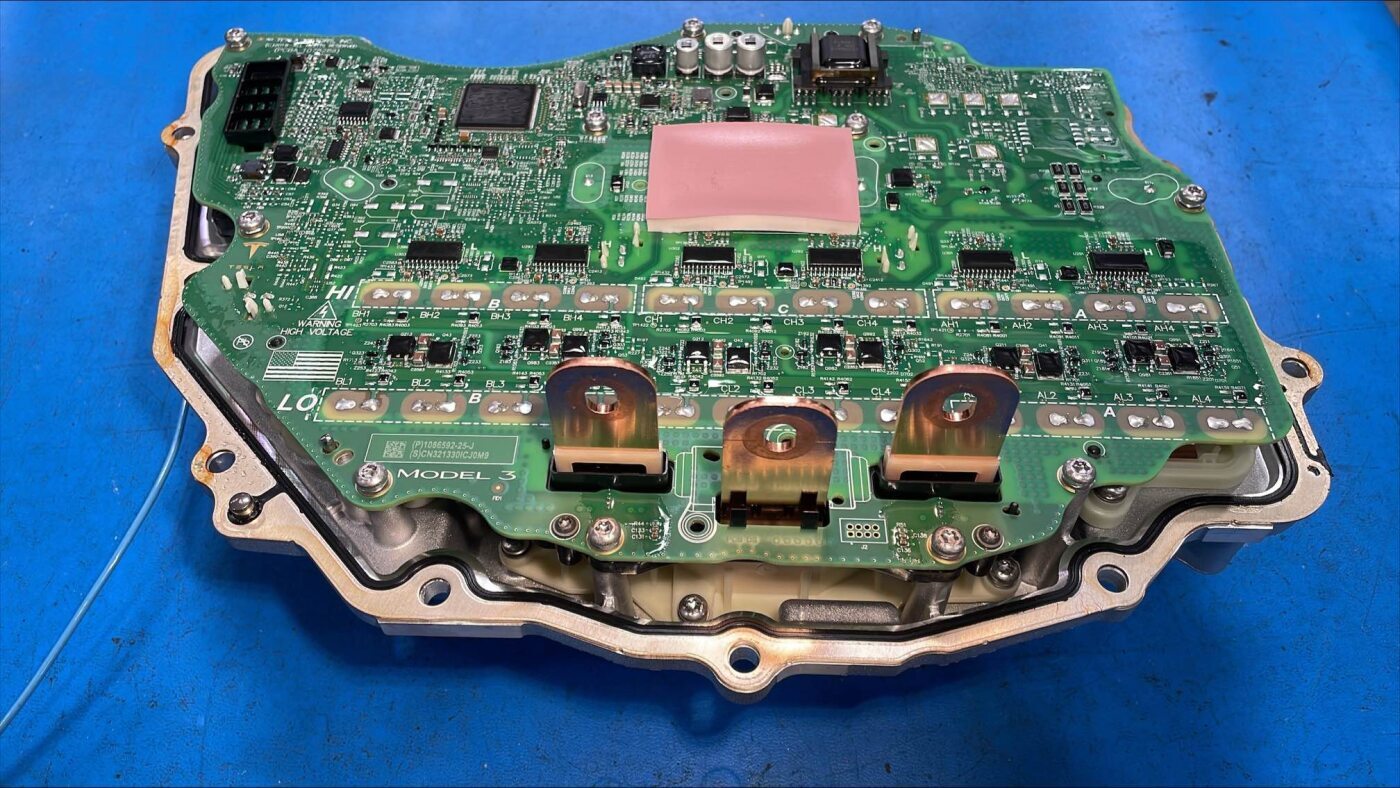

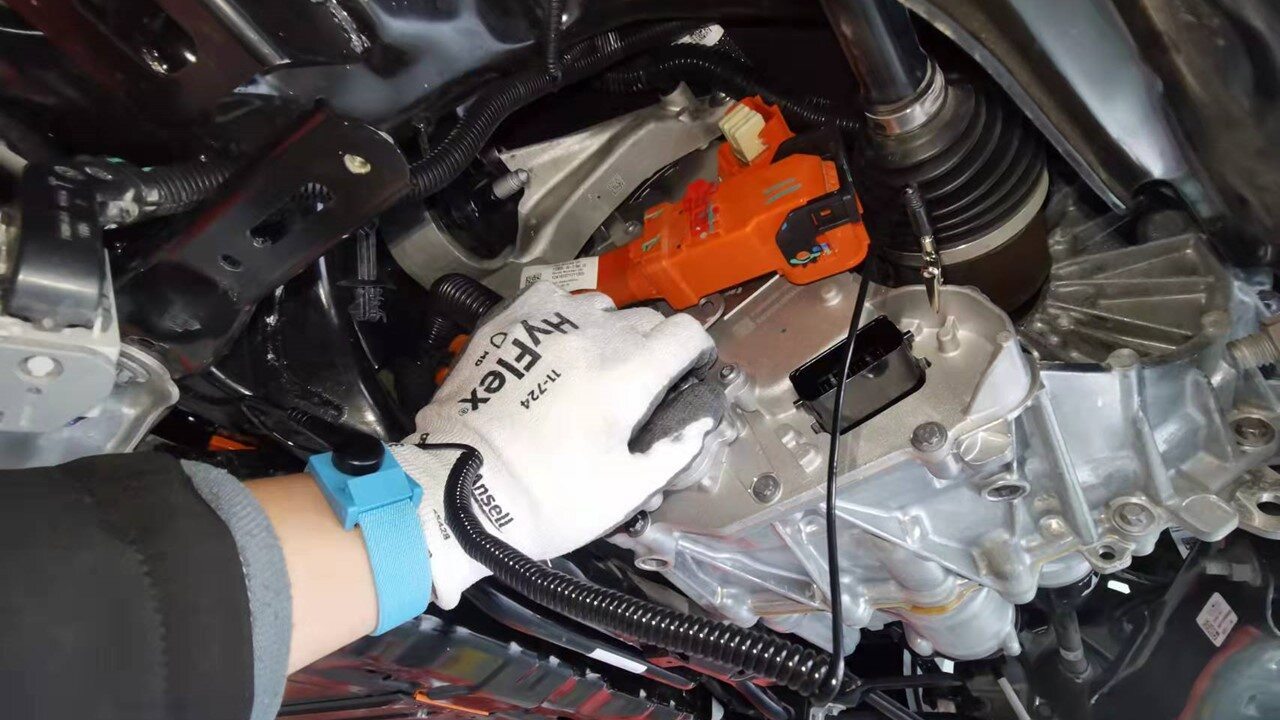

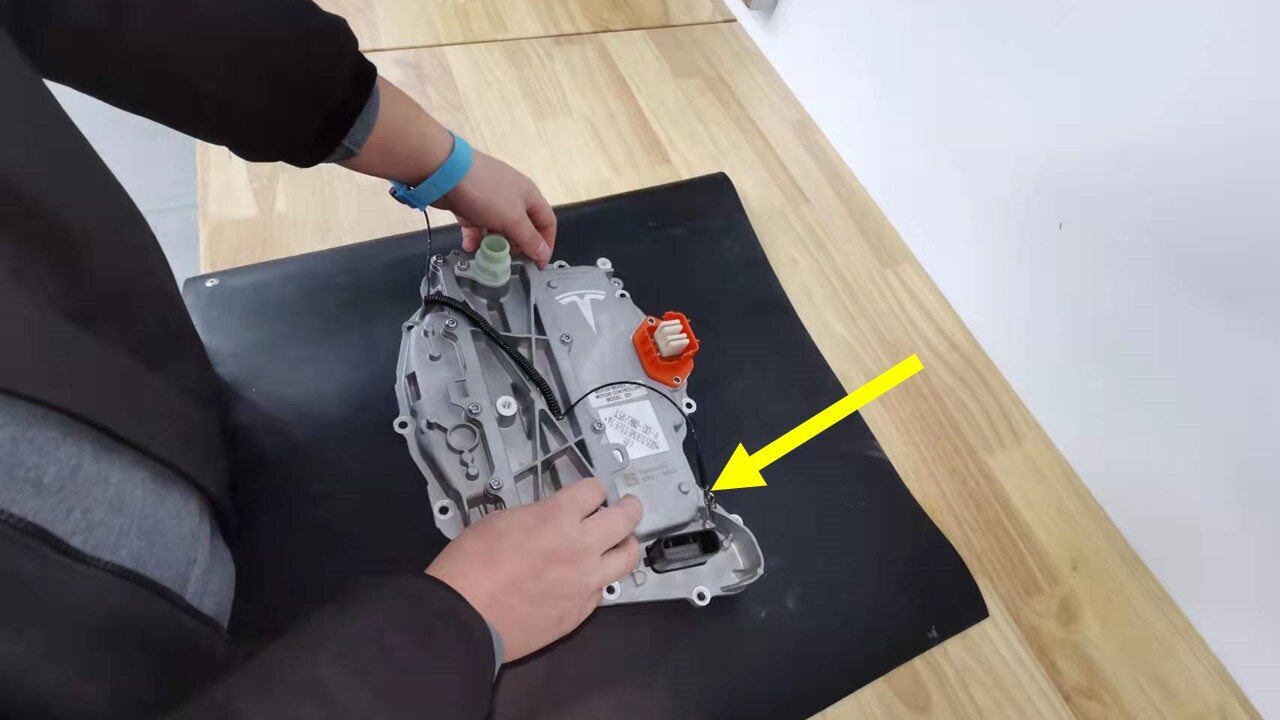

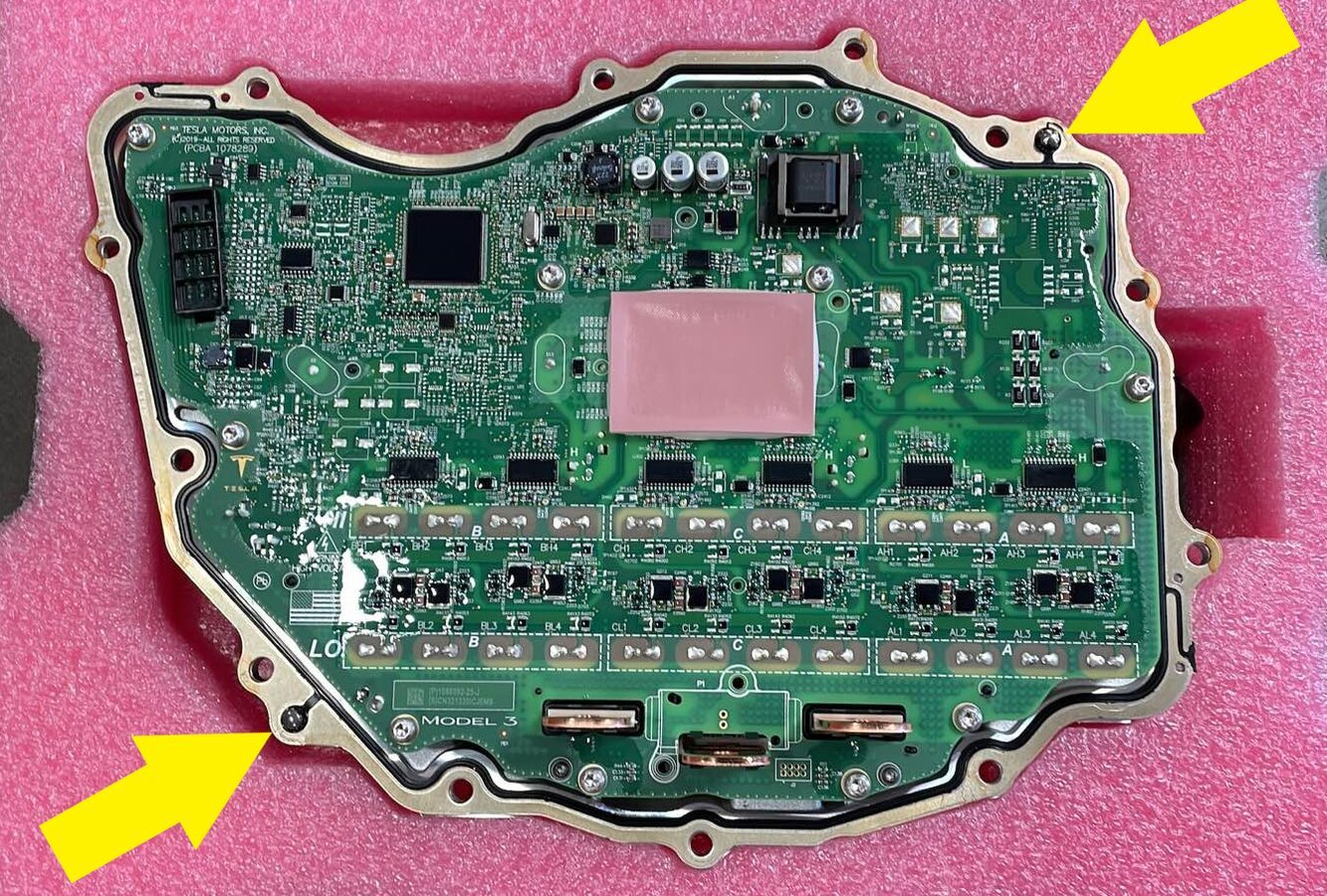

  40. 将驱动变流器放置到静电放电 (ESD) 安全垫上。
    变流器极易受损,放置时,请勿使正面朝向电路板。
  41. 将静电放电 (ESD) 腕带继续固定在变流器外壳上,然后弃置垫片。

安装

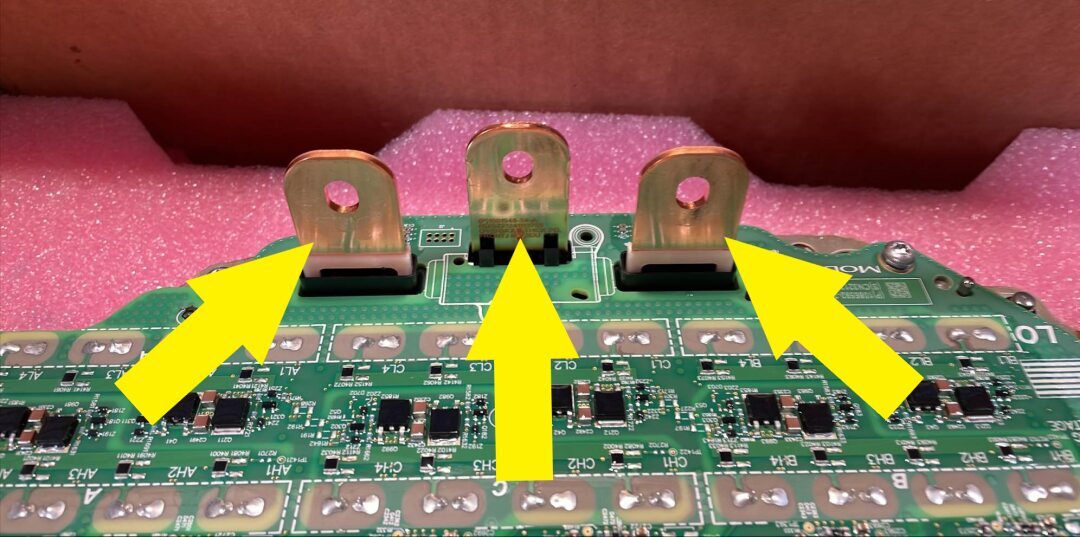

  1. 使用异丙醇 (IPA) 湿巾清洁相位凸耳接合面,然后等待风干 1 分钟。
    接合面应无任何碎屑。

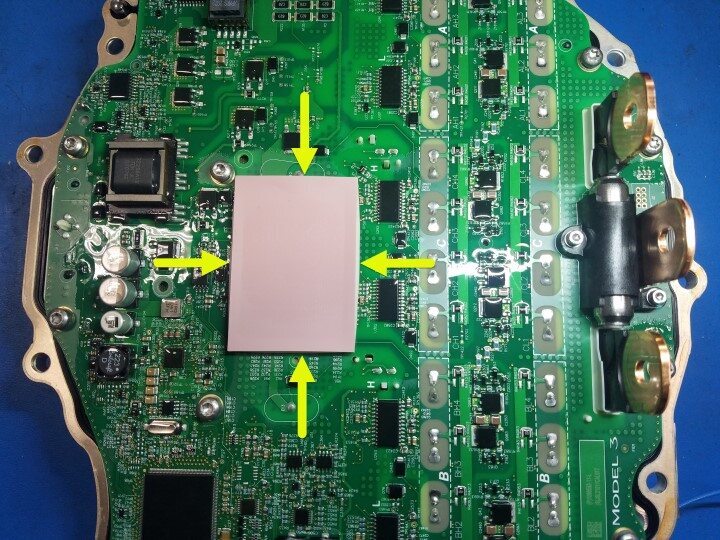

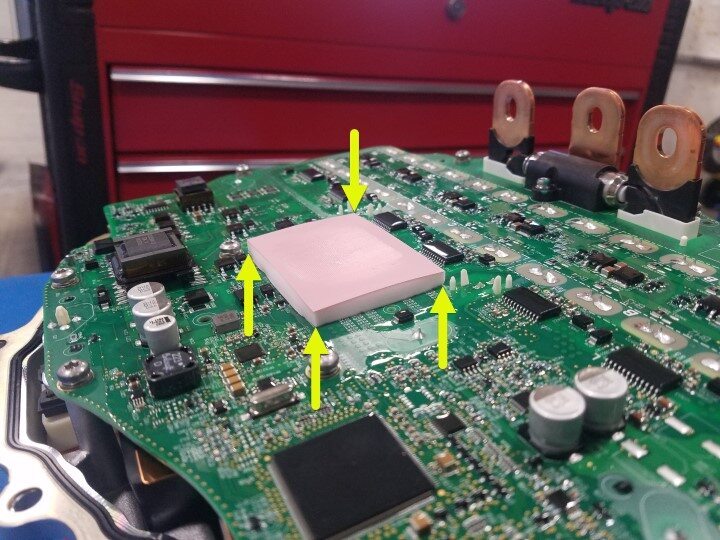

  2. 检查变流器上的缝隙垫。

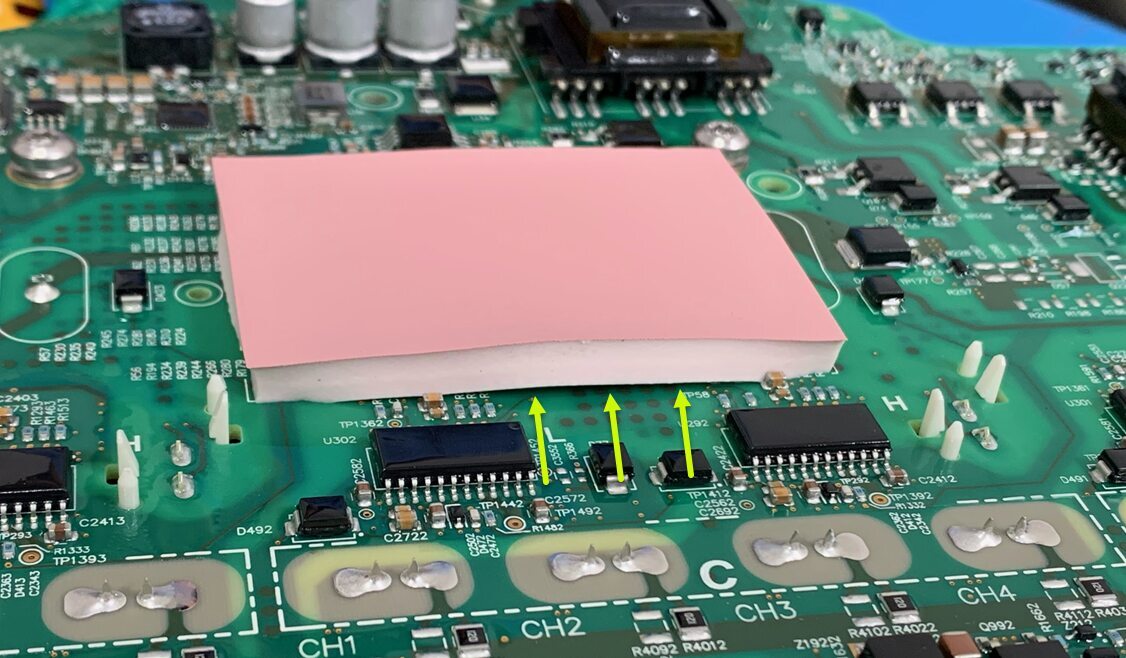

    确认缝隙垫完全贴合且覆盖住放电电阻器阵列。所有电阻均应不可见。缝隙垫应无碎屑且均匀贴合。如果缝隙垫无法满足上述标准,请更换缝隙垫。

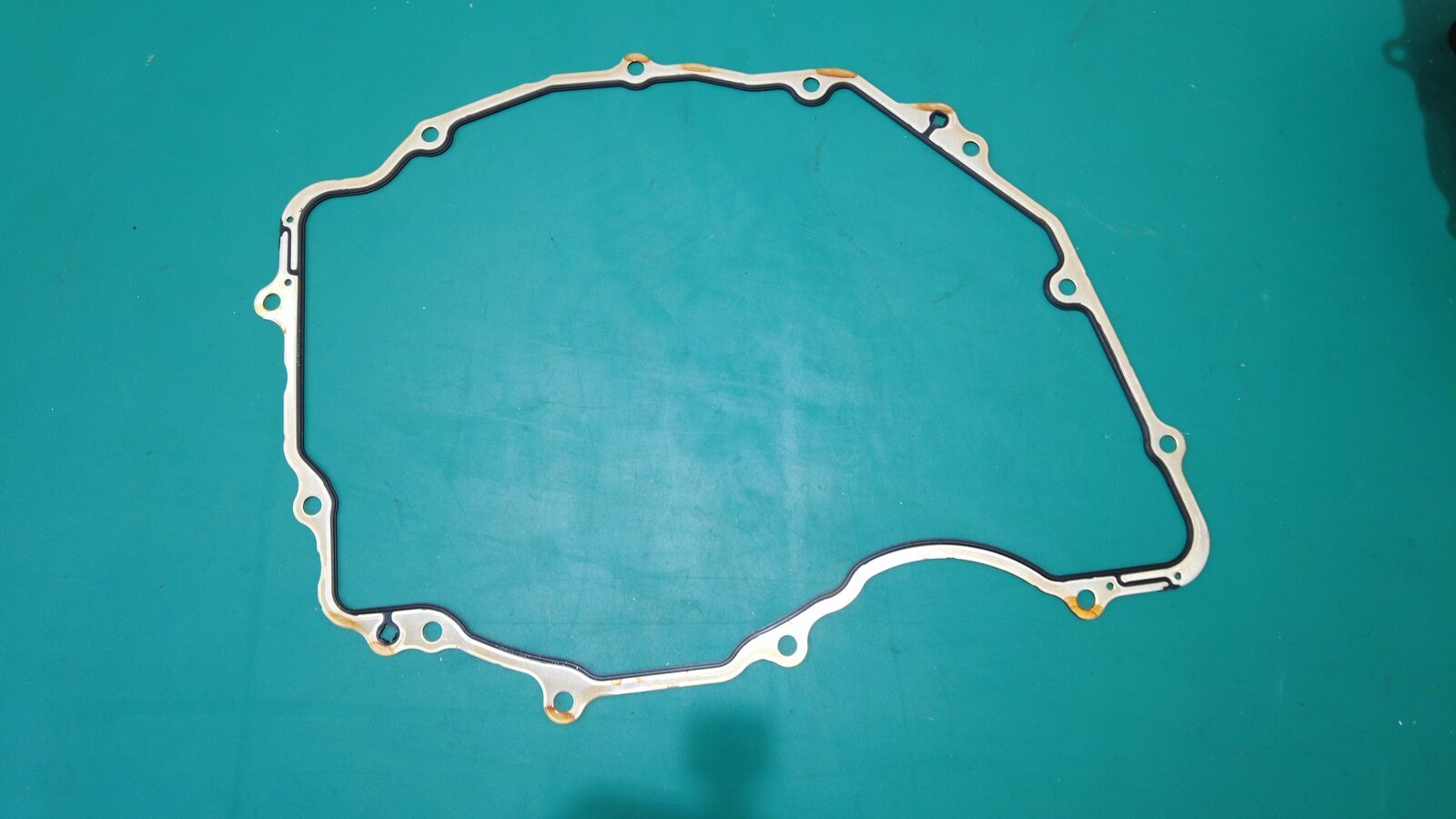

  3. 将新的垫片安装到变流器上。
  4. 将变流器和垫片一起放置到后驱动单元上。
    将后变流器移动入位。在副车架之间移动时请谨慎操作,注意请勿损坏电路板。确保安装时已对准三相电缆和导件。
  5. 手动拧紧将后驱动单元变流器固定到变速箱总成的螺栓(12 个)。
  6. 紧固将后驱动单元变流器固定到变速箱总成的螺栓(12 个)。
    12.5 Nm (9.2 lbs-ft)

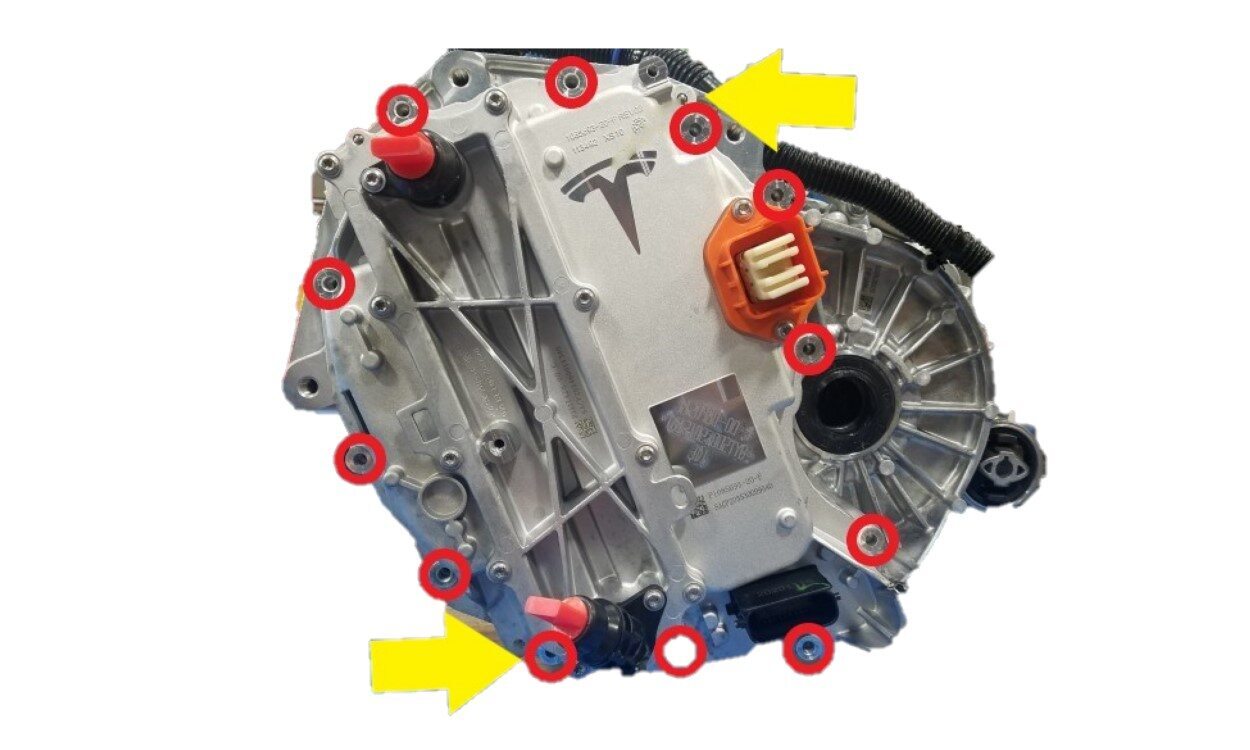

    先紧固距离定位销最近的 2 个紧固件。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10
  7. 安装将后驱动单元三相电缆固定到变流器和电机的螺栓(3 个)。
    11.5 Nm (8.5 lbs-ft)
    如果重复使用螺栓,请紧固至 11.5 Nm。如果螺栓是新安装的,则先紧固至 12.5 Nm,然后回退 180 度,再紧固至 5 Nm + 40 度。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  8. 将反相盖板安装到后驱动单元上。
    如果反相盖板或者 O 型环损坏,请更换整个单元。必要时可稍稍润滑盖板。使盖板完全就位。
  9. 安装用于固定后驱动单元反相盖板的螺栓(2 个)。
    14 Nm (10.3 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10
  10. 安装新的三相维修标签 (1096344-00-B)。
  11. 将静电放电 (ESD) 腕带从变流器上拆下。
  12. 安装左侧支座总成。请参阅 后驱动单元总成 - 3DU - 驱动单元 - 左侧支座 - 3DU(拆卸和更换)
  13. 将冷却液软管紧固到电机支座上。
  14. 执行变流器漏气测试。请参阅 变流器漏气测试
  15. 在协助下,将驱动单元和副车架举升到位。
    升起副车架时请务必小心,以免损坏部件。
  16. 将后副车架支架安装到后副车架上。
  17. 手动拧紧将副车架固定到车身的左后和右后螺栓。
  18. 安装左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))
  19. 将副车架放置在之前标记好的位置。
    根据此前做的标记将副车架与车身对齐。请尽可能恢复到原位。
  20. 紧固将副车架固定到车身的左后和右后螺栓。
    125 Nm (92.2 lbs-ft)
    紧固螺栓后进行标记。
    提示
    推荐使用以下工具
    • 21 毫米套筒
  21. 拆下副车架上的黄色安全带,然后将后副车架举升工具从车辆上降下。
  22. 将供气装置从副车架举升工具上断开,然后将副车架举升工具从车辆下方拆下。
  23. 检查高压绝缘手套。
  24. 戴上高压绝缘手套和皮质外手套。
  25. 安装后驱动单元高压线束。请参阅 后驱动电机高压线束(3DU) ((拆卸和更换))
  26. 紧固后驱动单元逻辑连接器卡子。
  27. 紧固后驱动单元逻辑连接器。
    确认无冷却液进入连接器。
  28. 安装将冷却液软管固定到右侧剪力板的卡子 。
  29. 在车辆左后侧下方放置冷却液排放容器。
  30. 安装后驱动单元变流器入口软管。请参阅 管道(压力/温度) - RDU 逆变器入口 - 第三代 ((拆卸和更换))
  31. 安装高压电池后滑板。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))
  32. 安装后平衡杆。请参阅 平衡杆 - 后悬架 ((拆卸和更换))
  33. 将右侧 12V 副车架线束夹安装到后副车架支架上。
  34. 将右侧 12V 副车架线束夹安装到车身上。
  35. 安装将后驱动单元接地带固定到车辆的螺母。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
  36. 安装后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))
  37. 安装两个后轮毂。请参阅 轮毂总成(拆卸和安装)
  38. 拆下冷却液罐罐盖。
    如果冷却液流失量超过 1 升,则需要进行真空加注。
  39. 连接低压电池电源。请参阅 低压电源(锂)(断开和连接) (Modify)
  40. 解锁车辆网关。请参阅 网关(解锁)
  41. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Stop Thermal Fill/Drain > Run,然后等待例行程序完成。
  42. 点击Coolant Purge Start > Run,然后等待例行程序完成。
    • 此例行程序在显示停止提示后仍将持续一段时间。冷却液泵会发出响声。
    • 测试持续约 10 分钟。在此期间请勿开始其他例行程序。
    • 确保车辆未处于“前进”挡。将车辆换至“前进”挡时,此例行程序将停止。
    • 测试中,速度将在 3500-6500 RPM 之间变化(怠速 = 约 1500 RPM),启动的阀门将在串联和并联之间切换。
    • 如果速度在 7000 RPM 左右徘徊,则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气,直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
  43. 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))
  44. 退出“维护模式”。请参阅 维护模式
  45. 检查冷却液液位,必要时加满。
    确保液位位于 Max 线处。
    如果冷却液流失量超过 1 升,则需要进行真空加注。
  46. 安装冷却液罐罐盖。
  47. 安装HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))
  48. 升起所有车窗并关闭所有车门。
  49. 将车辆从举升机上移走。
  50. 请参阅“定位要求”表,以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架
