前副车架总成（双电机） ((拆卸和更换))

校正代码 3001200102 FRT 3.54 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 前副车架总成（双电机） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 1/4 英寸钻头标准棘轮
  • 1/4 英寸六角钻头套筒标准 13 毫米
 更换 1111523-00-A
将前端支架固定到左右副车架防撞罐的螺栓（4 个）
16 Nm (11.8 lbs-ft)
  • 13 mm 套筒
 重复使用
将左侧前制动软管支架固定到左侧前转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
将左前制动钳固定到左前转向节的螺栓（2 个）
94 Nm (69.3 lbs-ft)
  • 外梅花套筒 E18
 更换 1088969-00-B
将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 梅花 T30 套筒
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将左侧横拉杆外总成固定到左前转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 毫米深套筒
 更换 1109263-00-A
将左前上方控制臂固定到转向节的螺栓和新螺母
56 Nm (41.3 lbs-ft)
  • 15 毫米套筒
  • 梅花 T50 套筒
更换 1111145-00-A
将左前和右前下方横向连杆固定到支柱的螺母
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用
将前驱动电机接地带固定到前驱动电机的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
将前驱动电机高压线束固定到前驱动电机的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
将前副车架后部固定到车身的大号螺栓（2 个）
125 Nm (92.2 lbs-ft)
  • 1/2 英寸钻头薄型 21 毫米套筒 - 1115108-00-B
  • 断路器杆
  • 带角度测量的扭矩扳手
 更换 1456640-00-A
将左右电机支座固定到车身的螺栓
105 Nm (77.4 lbs-ft)
  • 外梅花套筒 E18
  • 带角度测量的扭矩扳手
 重复使用
将前副车架后部固定到车身的小号螺栓（2 个）
50 Nm (36.9 lbs-ft)
  • 15 毫米套筒
  • 带角度测量的扭矩扳手
 更换 1461654-00-A
将前副车架前部固定到车身的螺栓（2 个）
72 Nm (53.1 lbs-ft)
  • 18 毫米套筒
 更换 1461643-00-A
将前副车架中部固定到车身的螺栓（2 个）
50 Nm (36.9 lbs-ft)
  • 15 毫米套筒
 更换 1461652-00-A
将前电机支座固定到前副车架的螺栓
80 Nm (59.0 lbs-ft)
  • 18 毫米套筒
  • 带角度测量的扭矩扳手
 重复使用
将左前副车架防撞罐固定到前副车架的螺栓（2 个）
53 Nm (39.1 lbs-ft)
  • 15 毫米深套筒
 重复使用
将右前副车架防撞罐固定到前副车架的螺栓（2 个）
53 Nm (39.1 lbs-ft)
  • 15 毫米深套筒
 重复使用
将转向机构总成固定到前副框架的内侧螺栓 (x2)
75 Nm (55.3 lbs-ft)
  • 18 毫米套筒
 重复使用
将转向机构总成固定到前副框架的外侧螺栓 (x2)
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
 重复使用
将左侧前下部柔性连杆固定到前副框架的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
 重复使用
将左前下方横向连杆固定到前副车架的螺栓（2 个）
190 Nm (140.1 lbs-ft)
  • 21 毫米套筒
 更换 仅允许安装零件号为 PN 2123635-00-A 的螺栓，这些螺栓螺纹上涂抹了螺纹胶。

附注：该螺栓仅可在北美以外地区可用。如果在北美地区，请使用 1109912-00-B 并将其紧固至135 Nm。

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损并记录发现的任何问题。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 打开所有车门，降下所有车窗。
  4. 将前排座椅前移。
    注
    调节座椅靠背，以免触碰顶篷。
  5. 解锁车辆网关。请参阅 网关（解锁）。
  6. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Coolant Fill/Drain > Run，然后等待例行程序完成。
  7. 拆下高效分子空气 (HEPA) 滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  8. 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
  9. 使用方向盘托架将方向盘锁止入位。
  10. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
  11. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  12. 拆卸驾驶室进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  13. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头标准棘轮
    • 1/4 英寸六角钻头套筒标准 13 毫米
  14. 向上滑动电动转向柱，将其从转向机总成上拆下。
  15. 断开前副车架线束连接器。

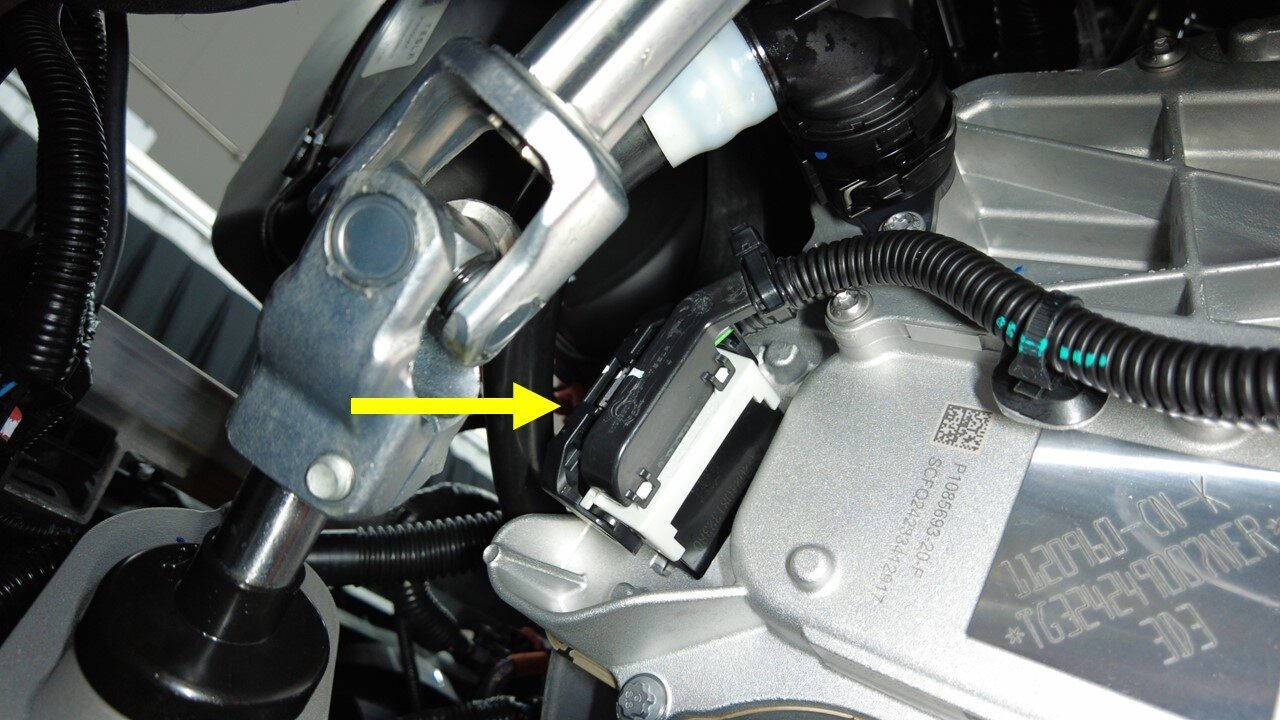

  16. 断开转向机电机连接器（2 个）。
  17. 拆下前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和安装))。
  18. 拆下将前端支架固定到左右副车架防撞罐的螺栓（4 个）。
    提示
    推荐使用以下工具
    • 13 mm 套筒

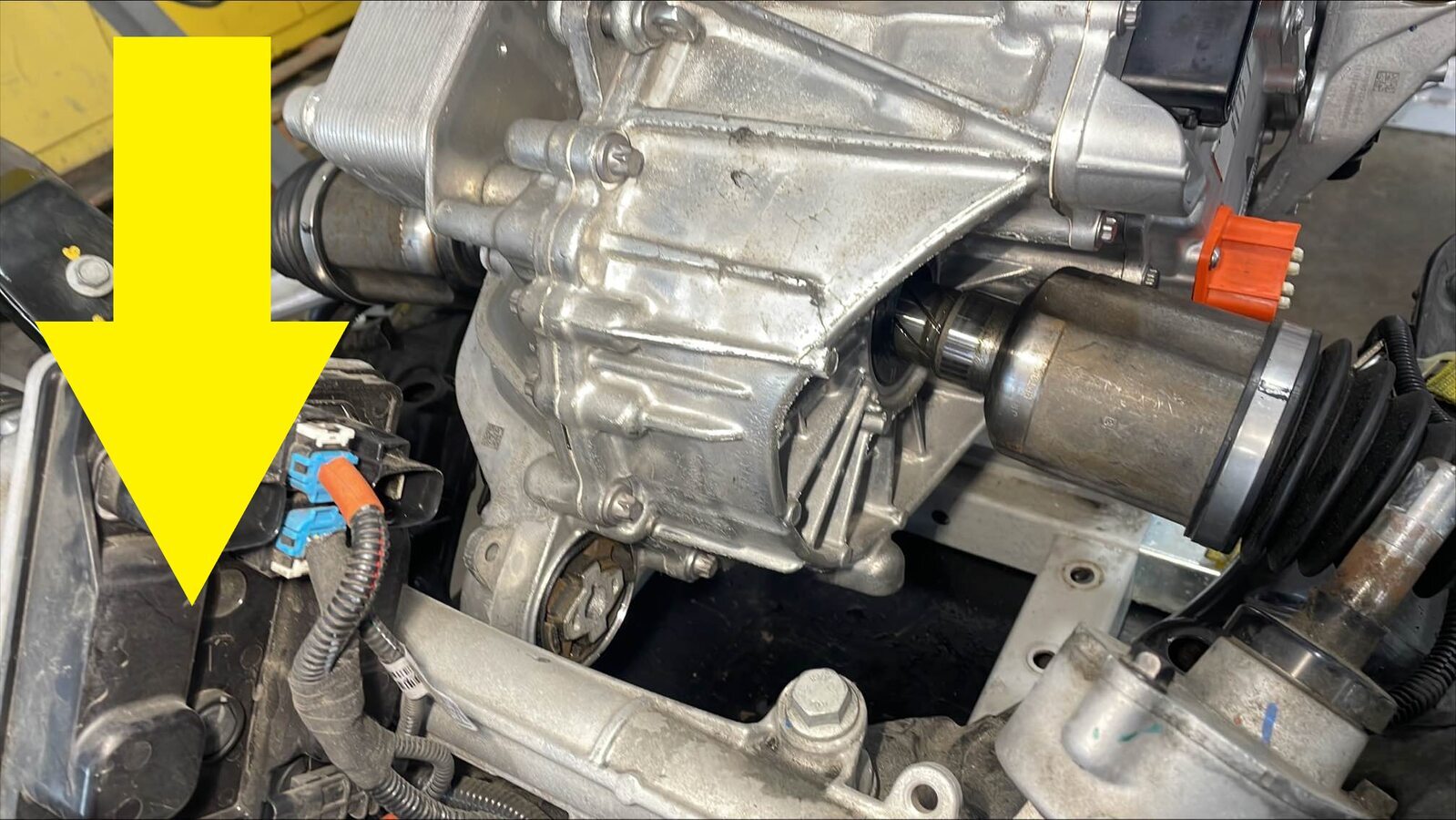

    图 1. 左侧如图所示，右侧类似
  19. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  20. 拆下左侧前制动盘。请参阅 制动盘 - 前 - 左侧 ((拆卸和更换))。
  21. 松开将左前防抱死制动系统轮毂转速传感器线束固定到转向节的夹子（2 个）。
  22. 拆下将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓，然后将传感器置于一旁。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  23. 拆下并弃用将左前横拉杆球头固定到左前悬架转向节的螺母。
    提示
    推荐使用以下工具
    • 22 毫米深套筒
  24. 拆卸将左前上方控制臂固定到转向节的螺栓和螺母，然后弃置螺母。
    注
    下压上方控制臂球头以便松开螺栓。
    注
    固定转向节以防操作失败。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 梅花 T50 套筒
  25. 重复第20步至第24步，完成车辆右侧相关操作。
  26. 拆下前平衡杆。请参阅 平衡杆 - 前悬架 ((拆卸和更换))。
  27. 拆下将左前和右前下方横向连杆固定到支柱的螺栓和螺母。
    提示
    推荐使用以下工具
    • 21 毫米套筒

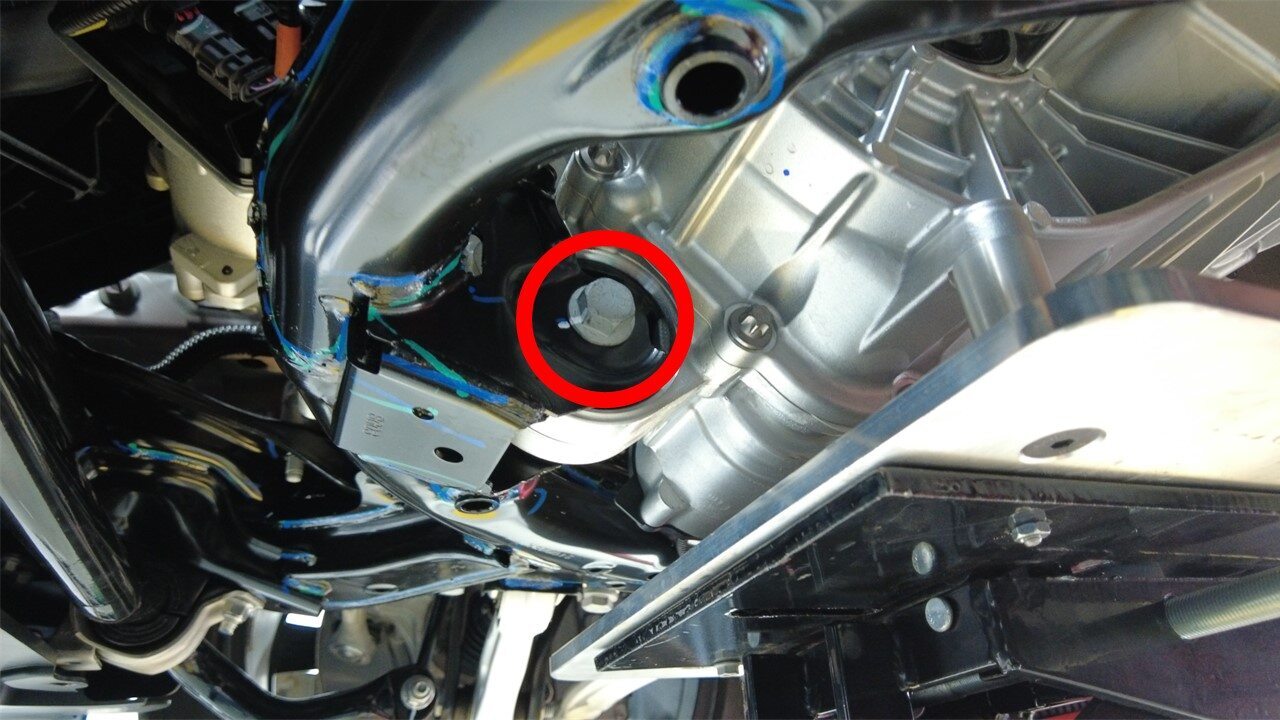

    图 2. 左侧如图所示，右侧类似
  28. 拆下将转向机线束固定到线束支架的夹子。

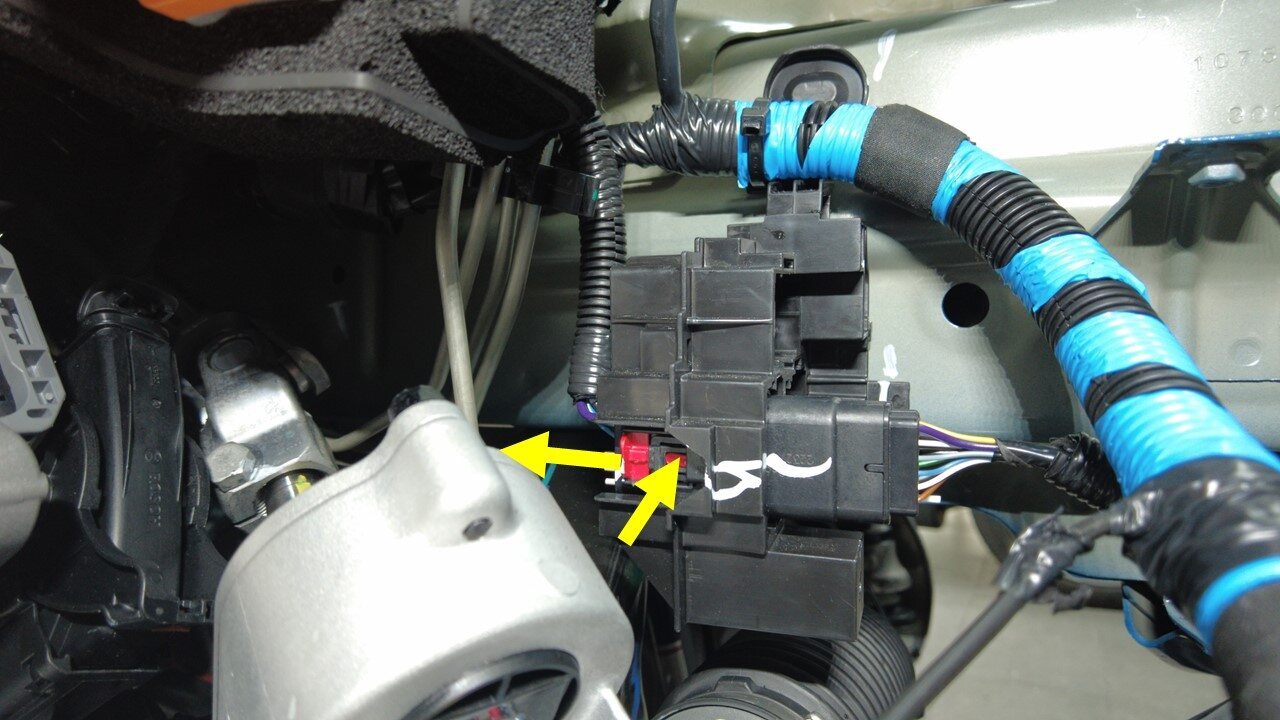

  29. 松开连接器锁，然后断开转向机下方的逻辑连接器（2 个）。
  30. 拆卸前滑板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  31. 拆下将右侧轮毂内衬固定到车身的卡子。
  32. 使用固定到前副框架的弹力带拉回右侧前轮拱内衬。
  33. 在高压电池右前角下方放置一个冷却液排放容器。
  34. 松开弹簧夹，然后将动力总成回流管从前驱动电机变流器入口软管上断开。使用塞子 (x2) 塞住软管两端。
  35. 将冷却液排放容器放置在驱动电机前部下方。
  36. 松开卡子 ，然后将动力总成回流管从前驱动电机热交换器上断开。使用塞子 (x2) 塞住软管两端。
  37. 取走车辆下方的冷却液排放容器。
  38. 拆卸将前驱动电机接地带固定到前驱动电机的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  39. 松开将前驱动电机接地带固定到前驱动电机的卡子。
  40. 继续此程序前，请佩戴高压绝缘手套、皮革手套和护目镜。
  41. 拆卸将前驱动电机高压线束固定到前驱动电机的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  42. 滑动红色释放锁片以解锁前驱动电机高压线束连接器，然后缓缓松开前驱动电机高压线束连接器上的释放把手，将连接器从前驱动电机上断开。
    警告
    切勿对把手用力过猛；否则可能损坏连接器对齐锁片。
    注
    确保前驱动电机接头上的定位锁片未损坏。
  43. 将前驱动电机线束从铸件上拆下，然后将线束置于一旁。
  44. 脱下高压绝缘手套。
  45. 拆下并弃用将前副车架后部固定到车身的大号螺栓（2 个）。
    提示
    推荐使用以下工具
    • 1/2 英寸钻头薄型 21 毫米套筒 - 1115108-00-B
    • 断路器杆
    • 带角度测量的扭矩扳手

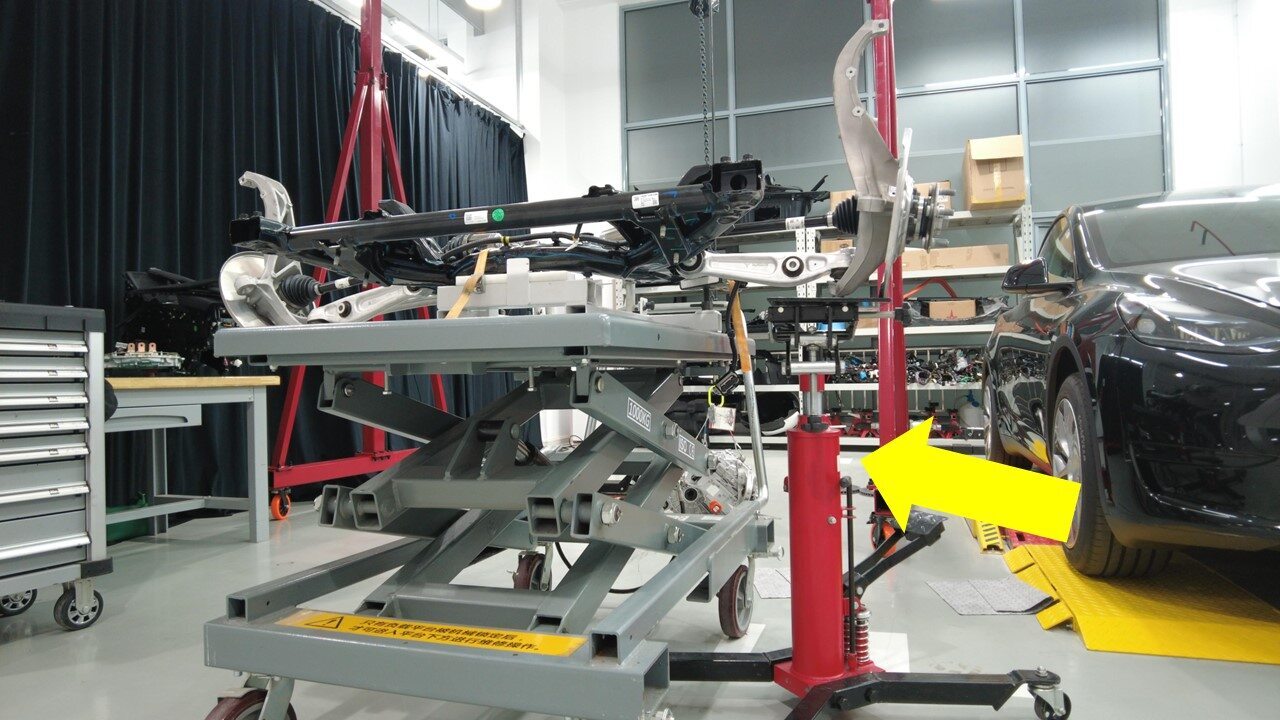

  46. 将前副车架举升工具放置在前副车架下方。
  47. 将一根空气软管连接到前副车架举升工具。
  48. 在协助下，升起前副车架举升工具以支撑前副车架。
  49. 在前副车架上方缠绕系带，将系带末端挂在金属环上，然后拉紧系带，将副车架紧固到前副车架举升工具。
  50. 拆下将左右电机支座固定到车身的螺栓。
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
    • 带角度测量的扭矩扳手
  51. 拆下并弃用将前副车架后部固定到车身的小号螺栓（2 个）。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 带角度测量的扭矩扳手
  52. 拆下并弃用将前副车架前部固定到车身的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 18 毫米套筒
  53. 拆下并弃用将前副车架中部固定到车身的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 15 毫米套筒
  54. 在协助下，小心地将副车架和前驱动电机总成从车辆上降下。
    注
    注意请勿损坏其他零件。
  55. 将冷却液收集器移到前副车架和固定装置总成下方。
  56. 松开卡子，将前驱动电机变流器至油冷器软管从前驱动电机变流器和油冷器上断开，堵住变流器接头，然后等待软管排空。
    注
    根据需要使用折叠漏斗。
  57. 松开将前驱动电机变流器至油冷器软管固定到前驱动电机的卡子，然后将软管从前驱动电机上拆下。
  58. 松开将前驱动电机变流器入口软管固定到前副车架的卡子。
  59. 取走前副车架和固定装置总成下方的冷却液收集器。

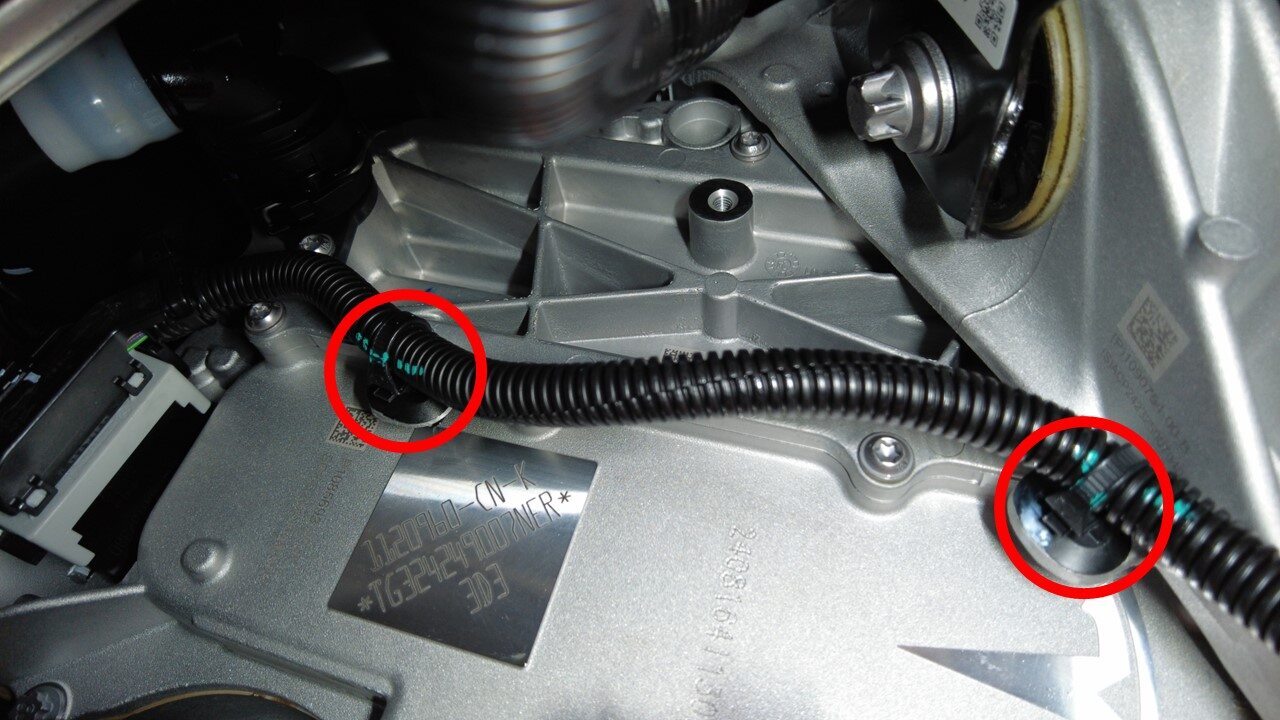

  60. 断开前驱动电机变流器逻辑连接器，然后拆下线束夹（2 个）。
  61. 松开红色锁片，以断开前驱动电机解析器连接器，然后松开线束夹。

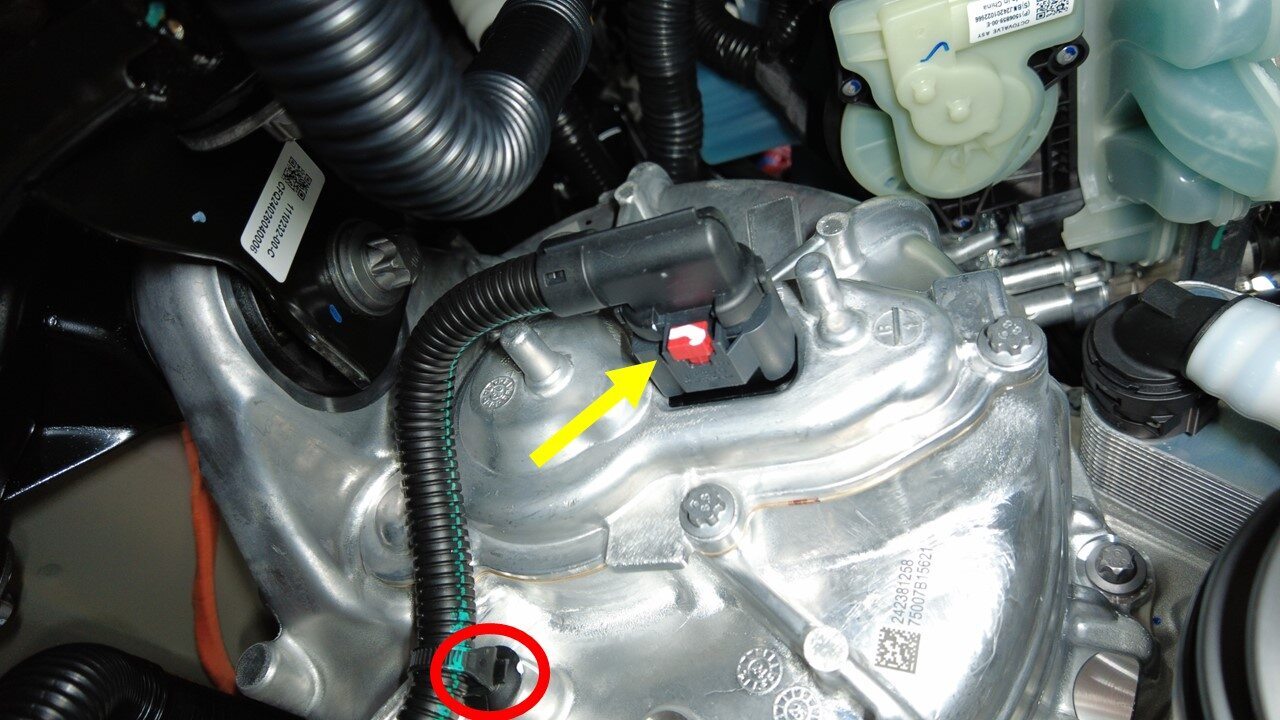

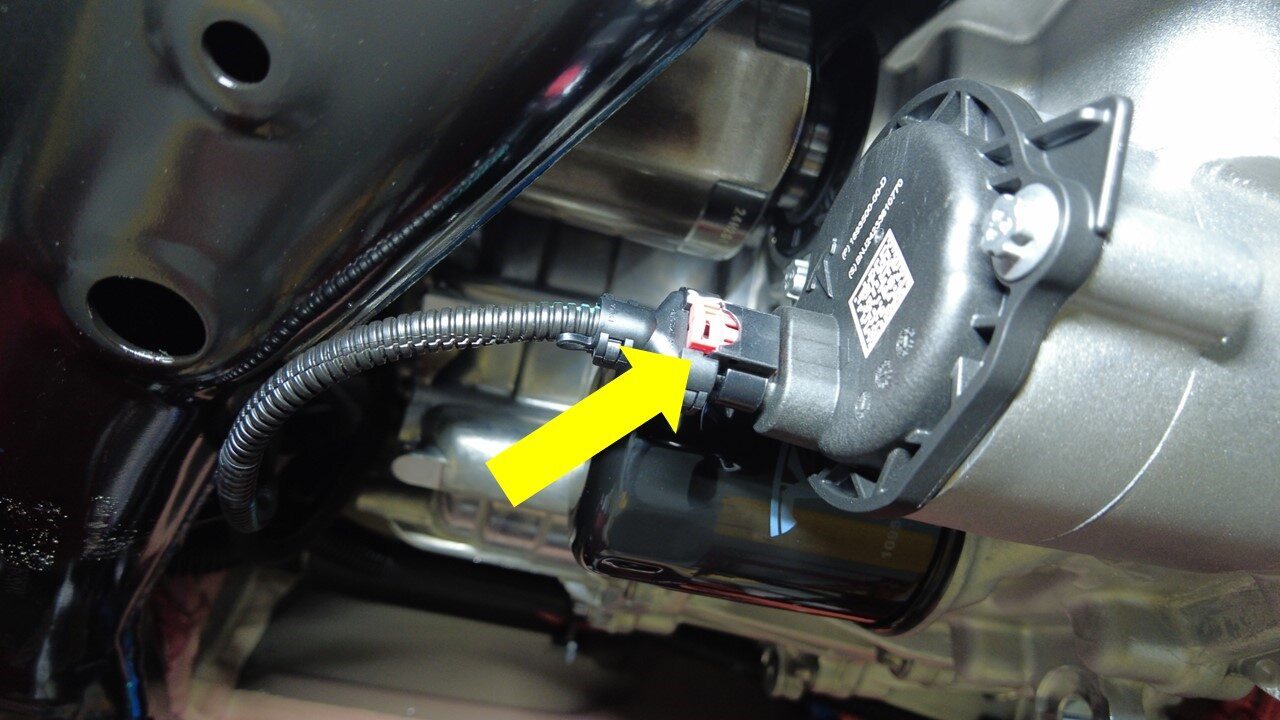

  62. 断开前驱动电机机油泵连接器。

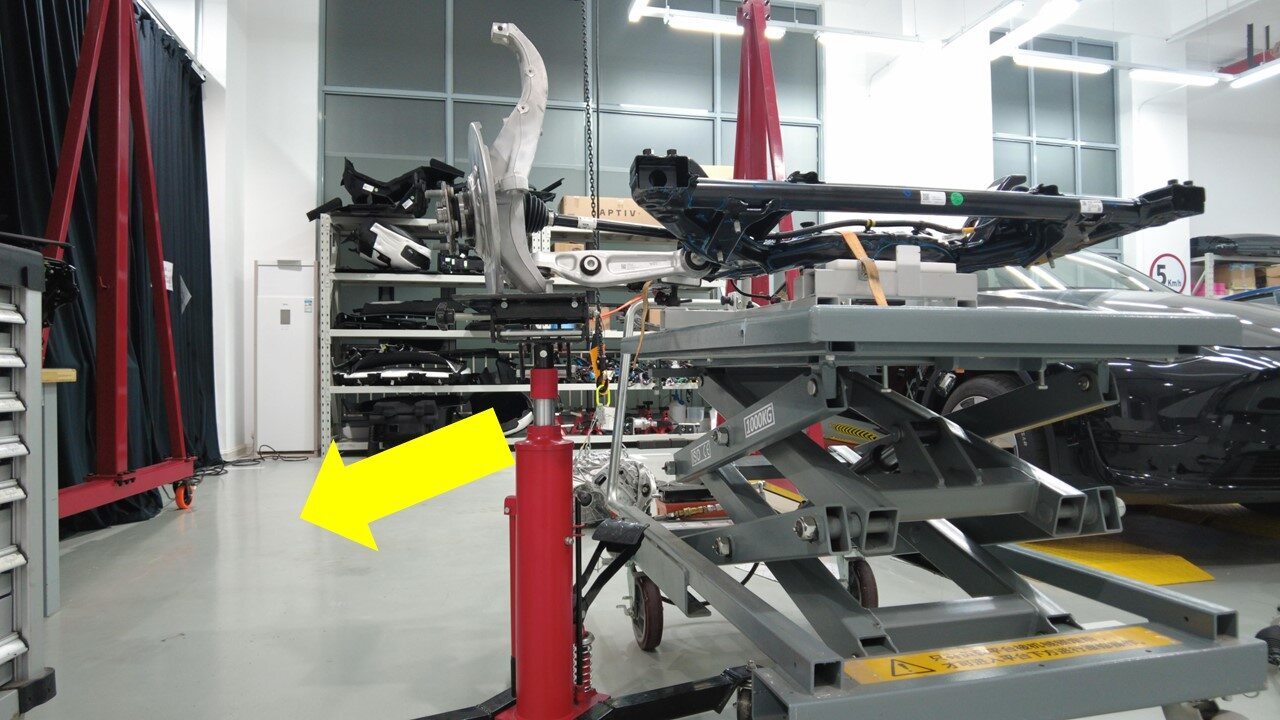

  63. 将副车架举升工具移到起重机架下方。

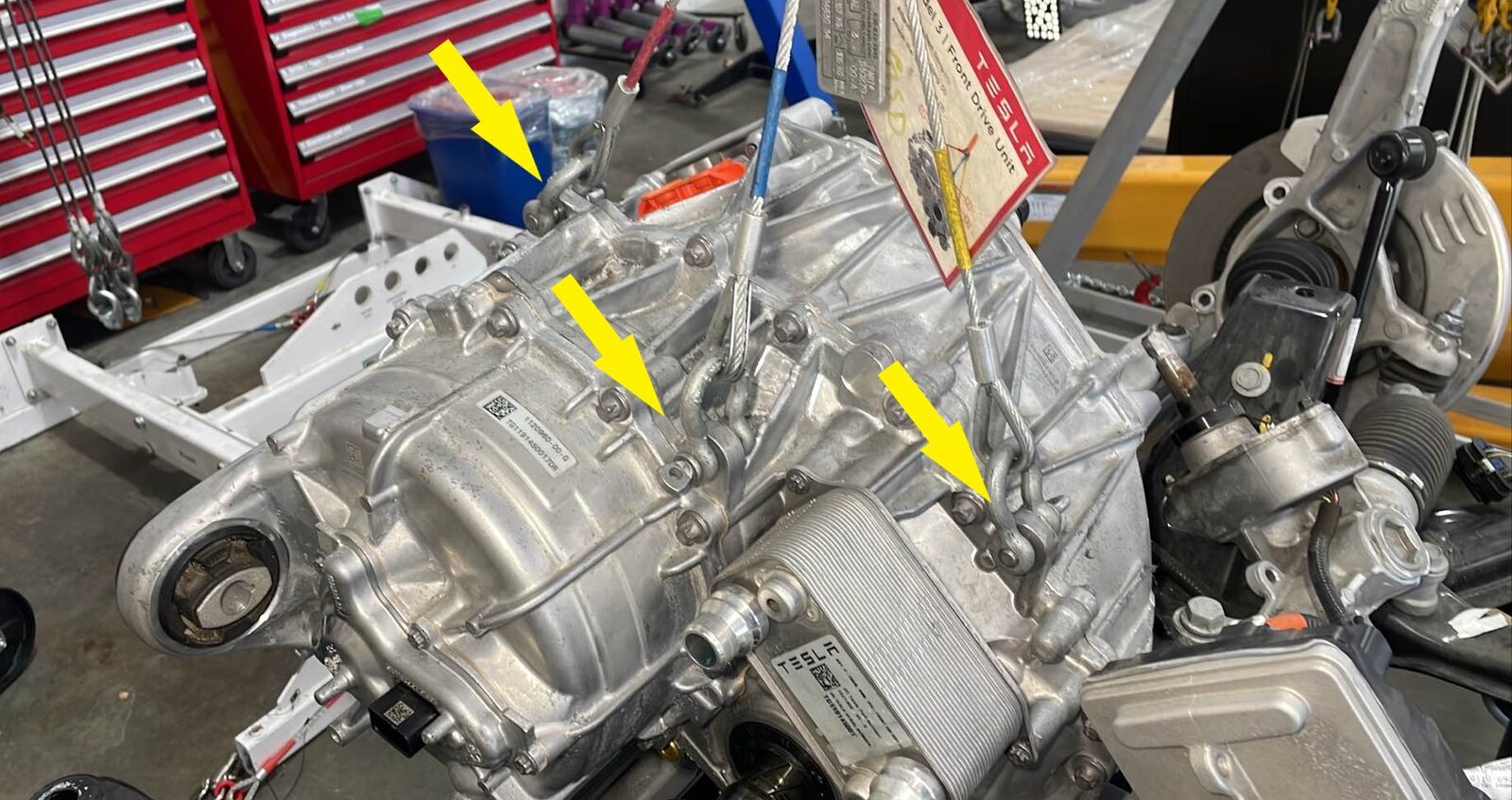

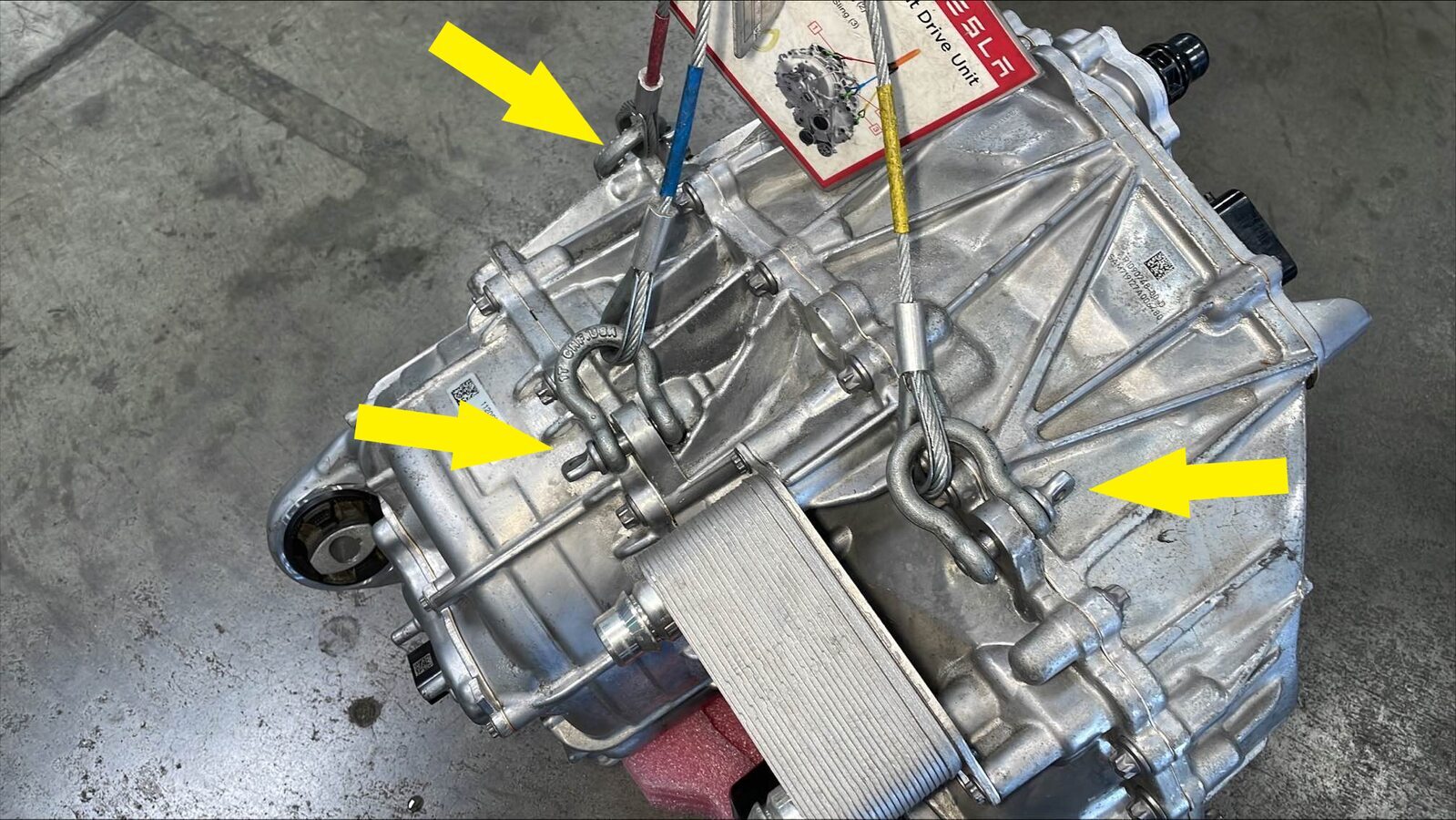

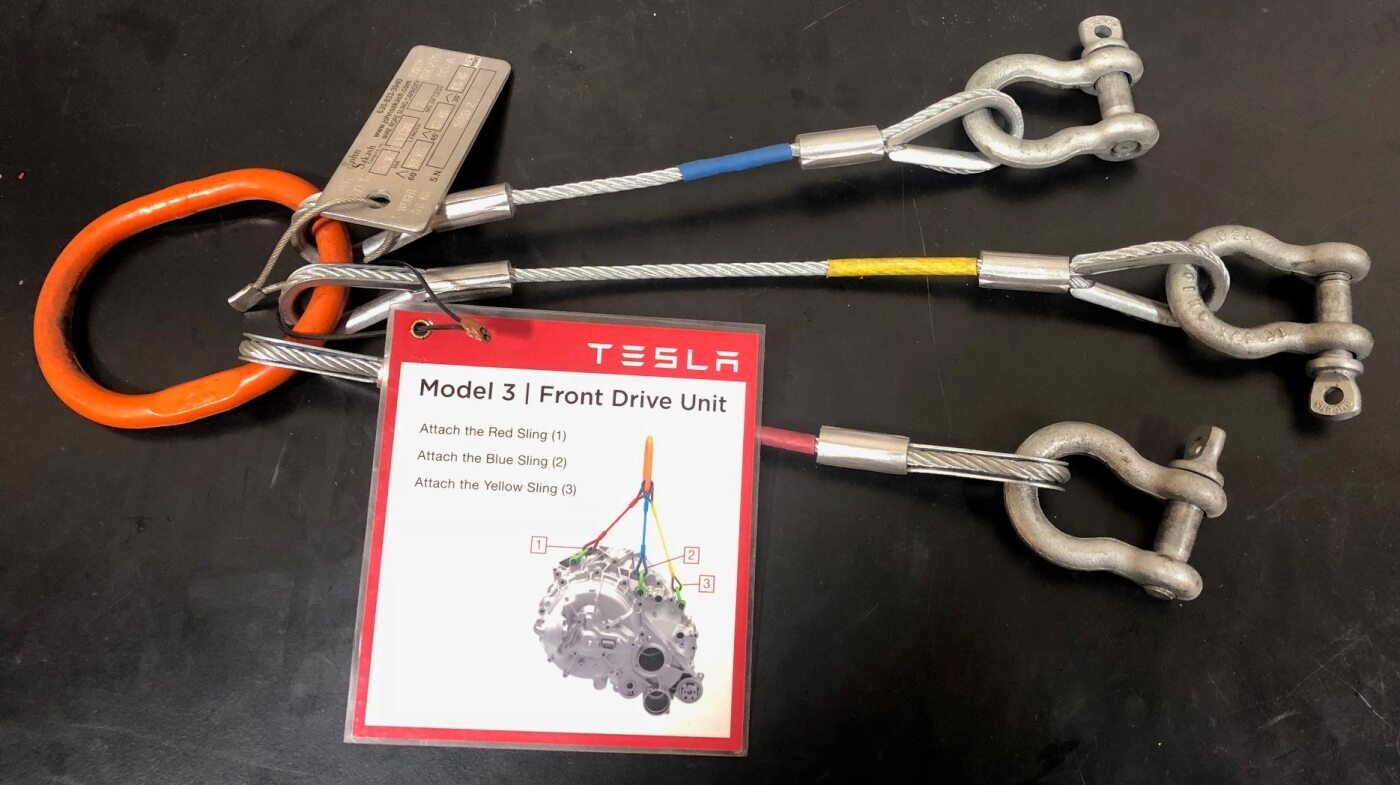

  64. 使用卸扣 (x3) 将驱动电机吊索工具固定到前驱动电机。

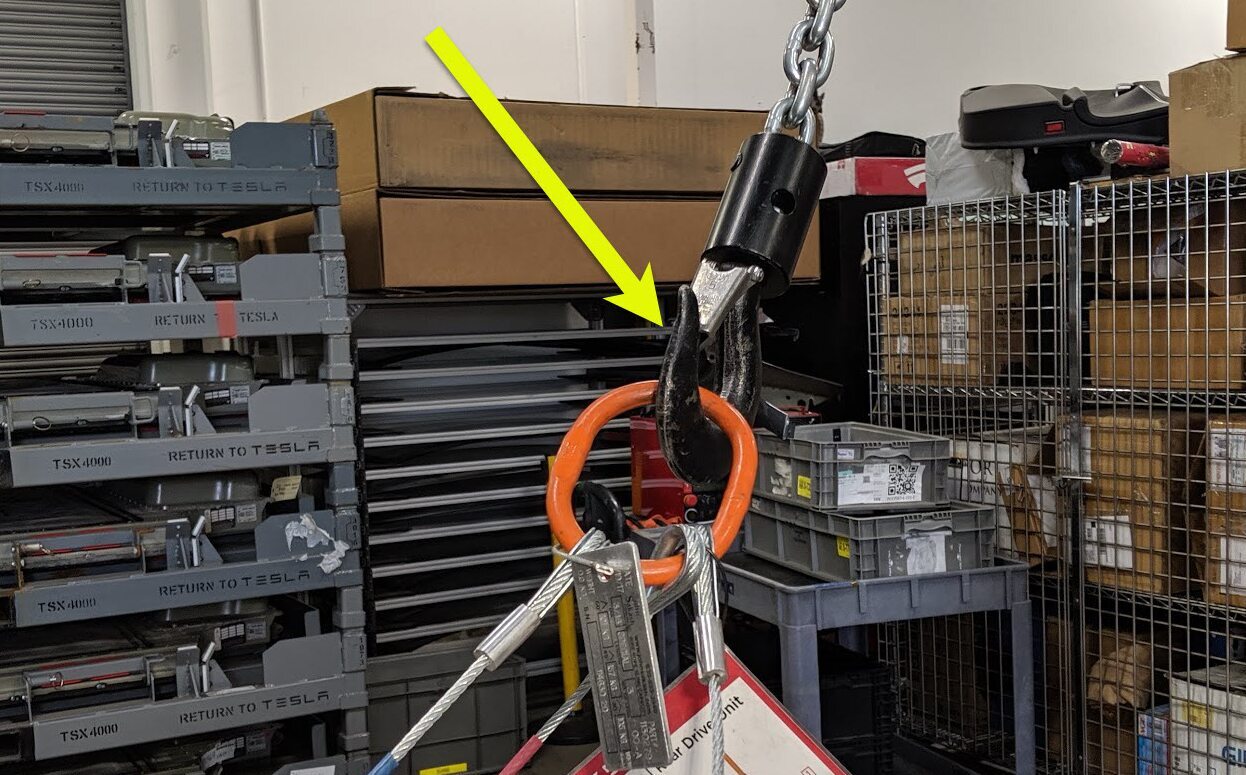

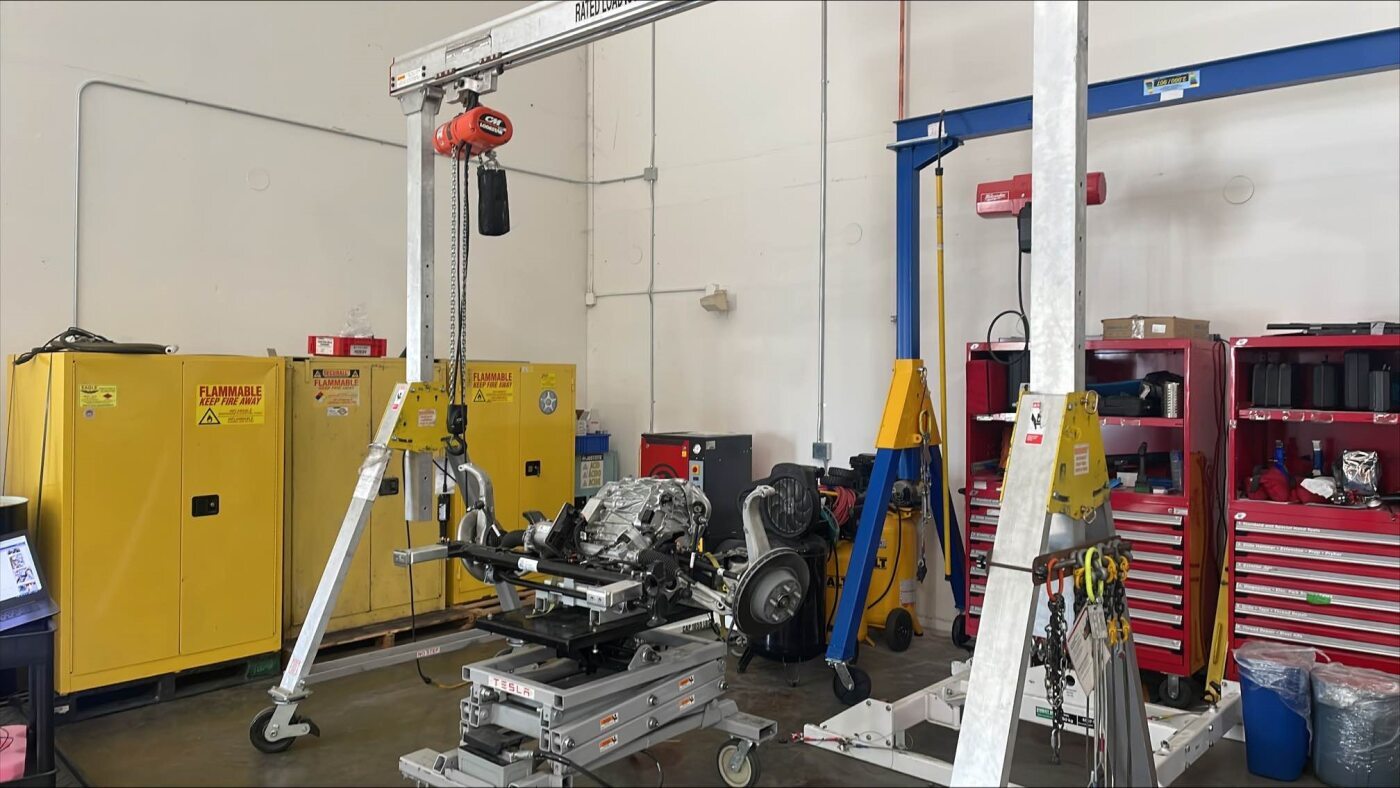

  65. 将驱动电机吊索工具固定到起重机架上。

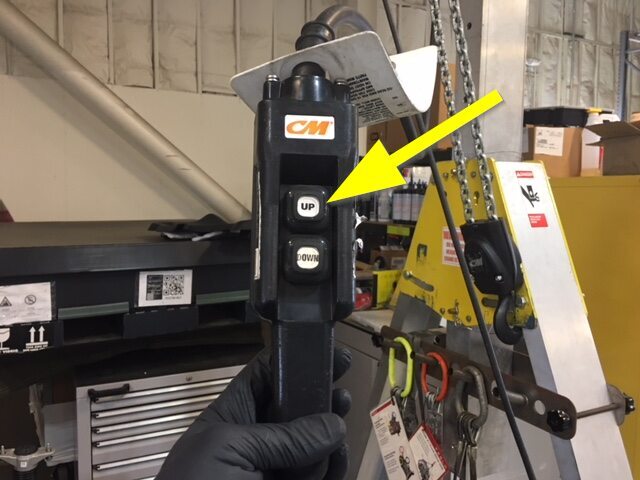

  66. 使用起重机架升起驱动电机吊索工具，使拉索处于轻度张紧状态。

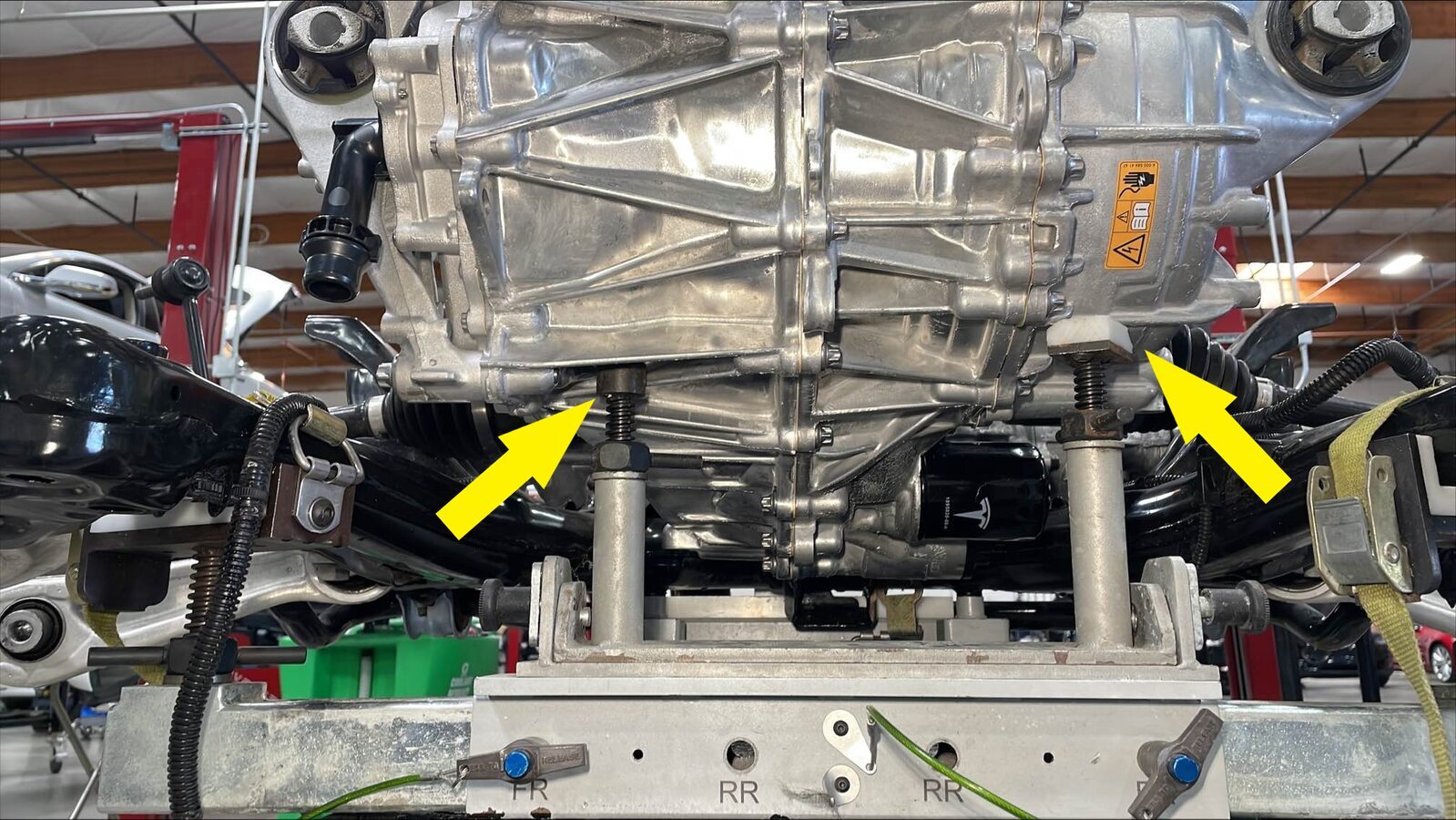

  67. 拆下将前部电机支座固定到前副车架的螺栓。
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 带角度测量的扭矩扳手

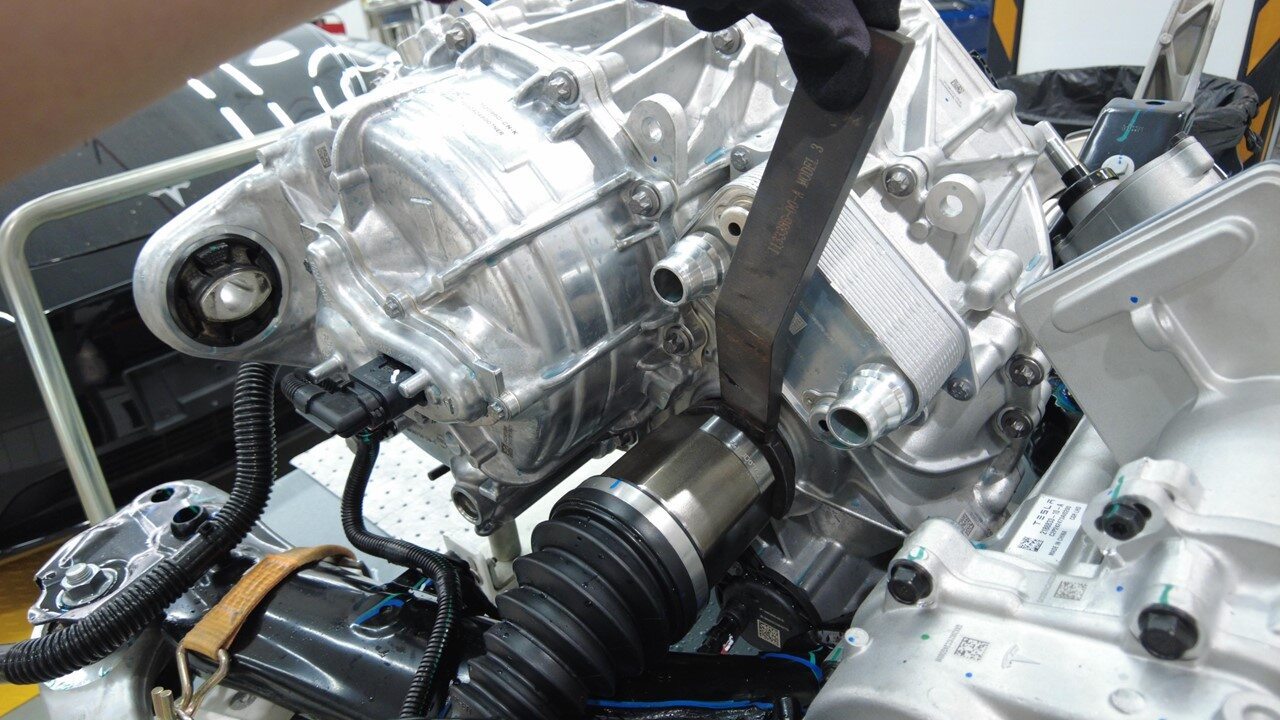

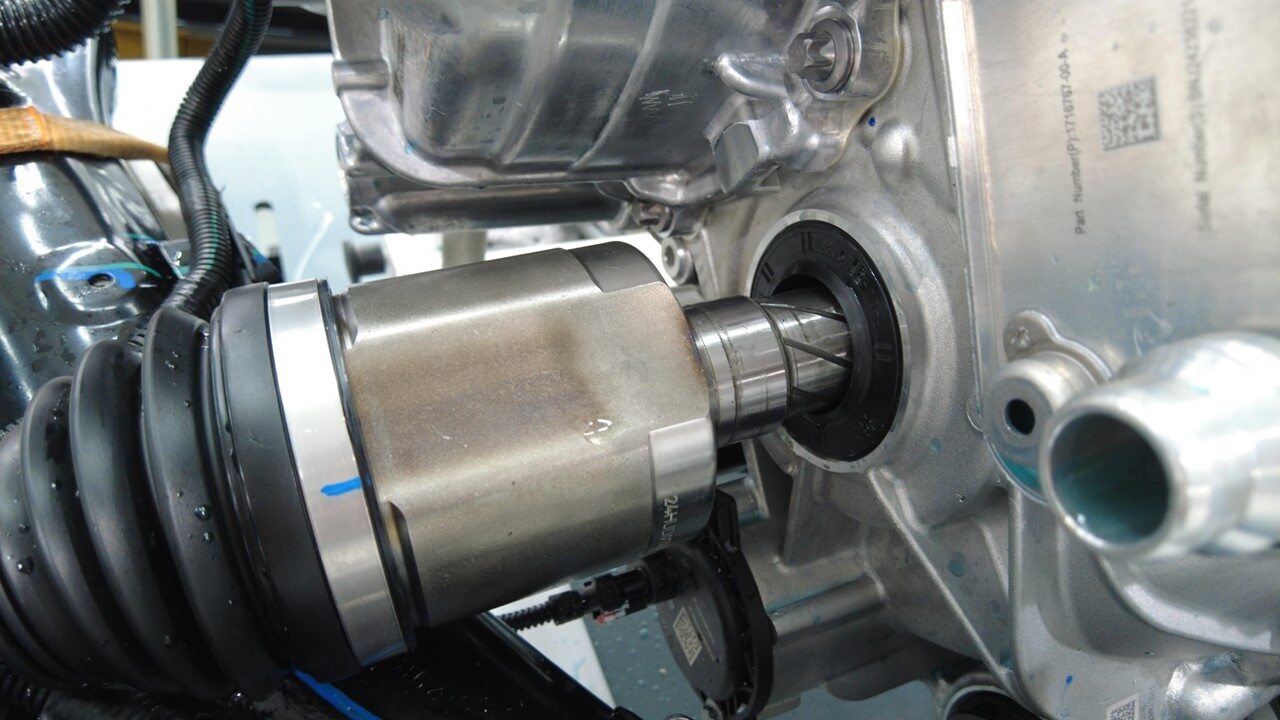

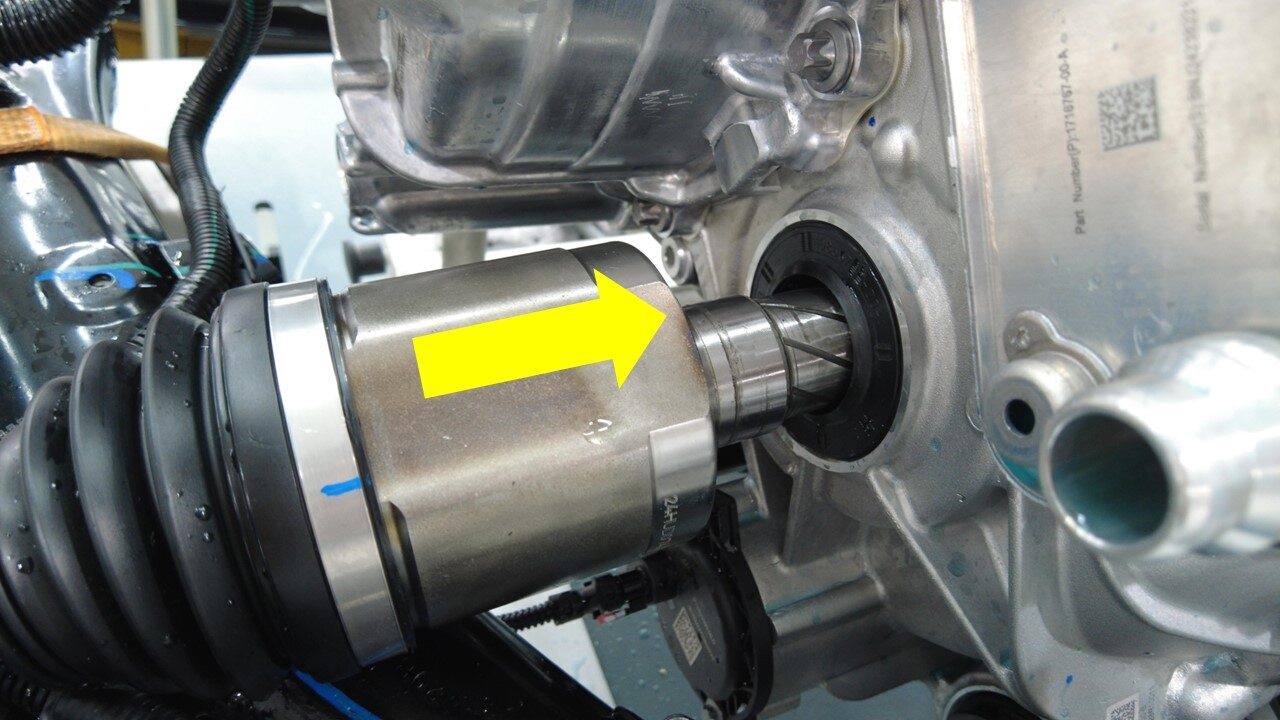

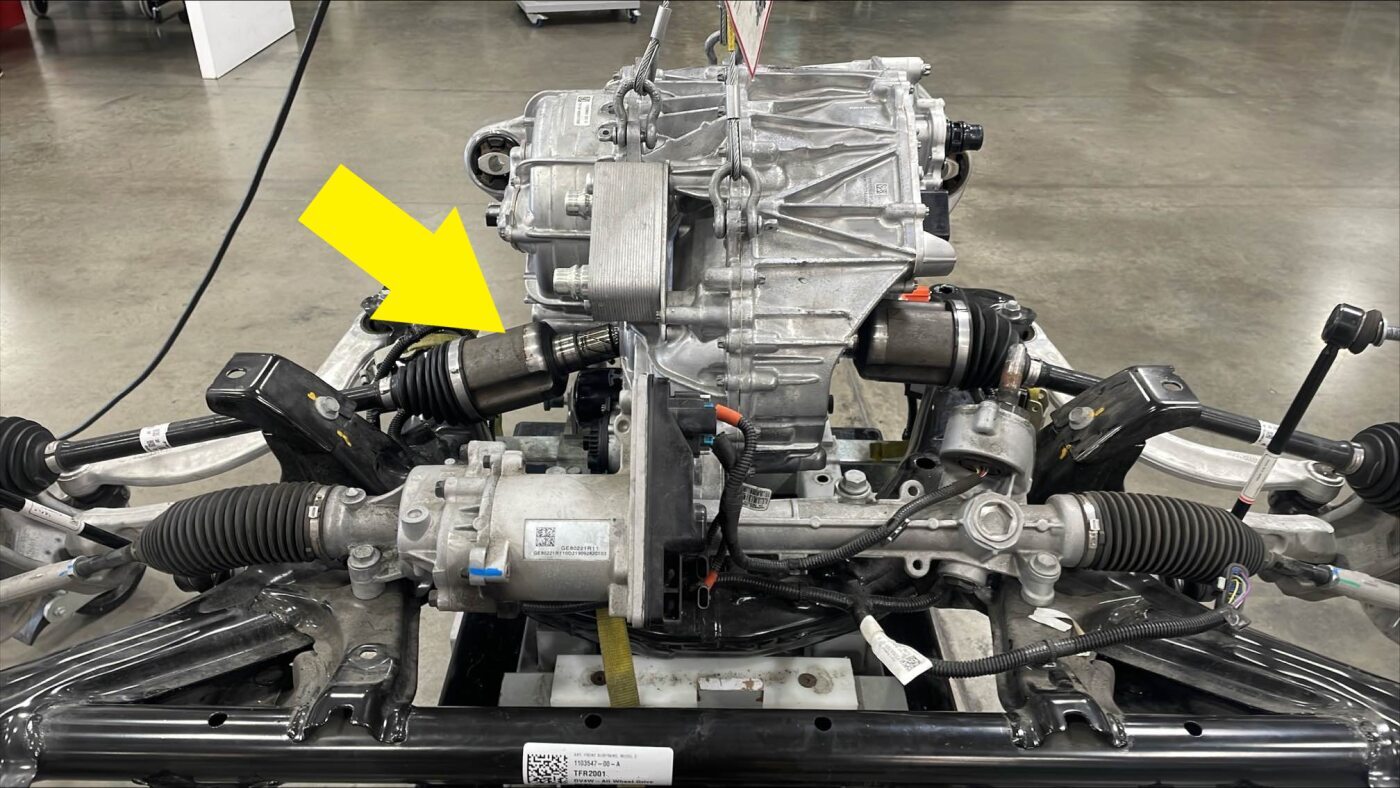

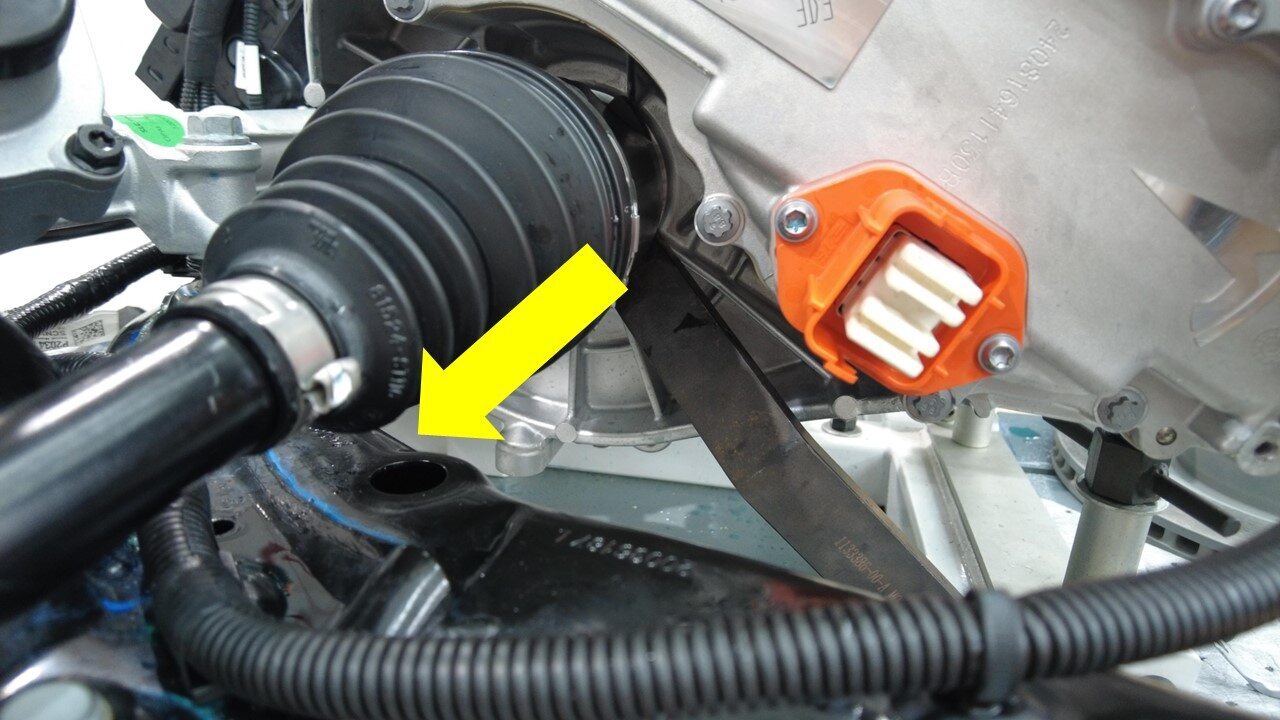

  68. 将车轴拆卸工具安装到前驱动电机和左前半轴内接头之间。在协助下，使用无弹力锤松开将左前半轴固定到前驱动电机的卡环。
    注
    请勿将车轴从前驱动电机上拆下，这样做可能会损坏轴封。

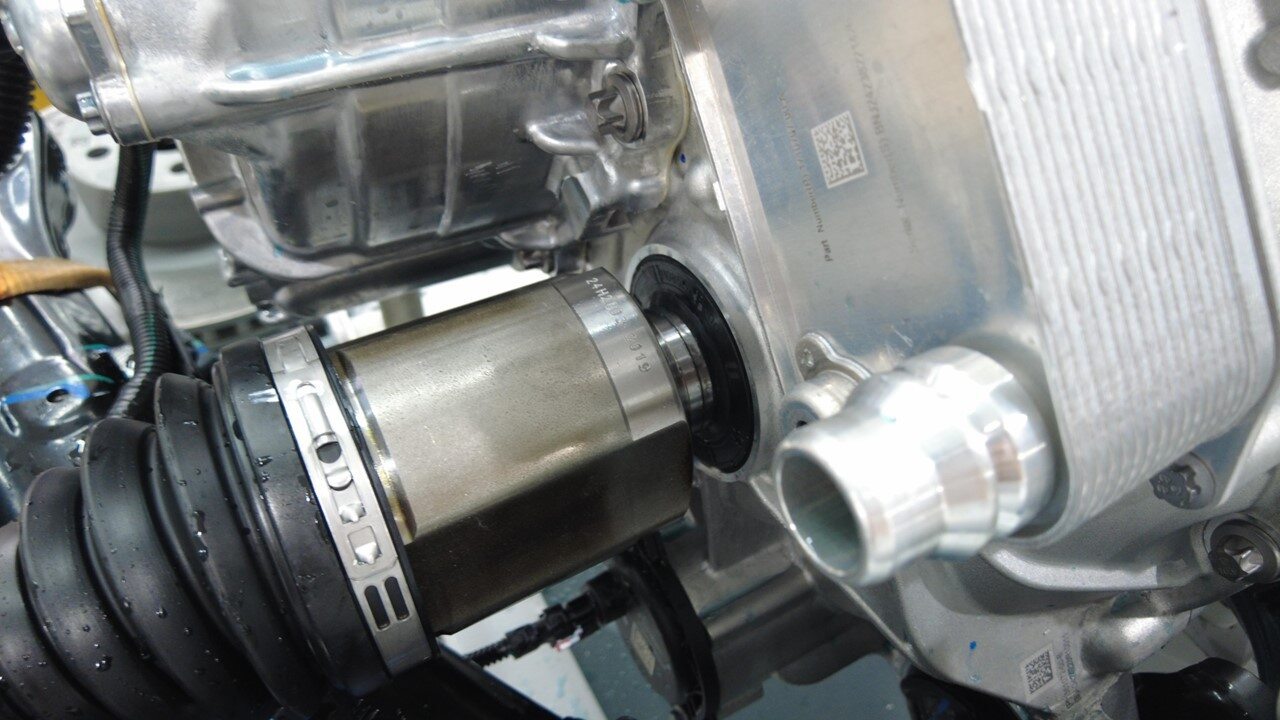

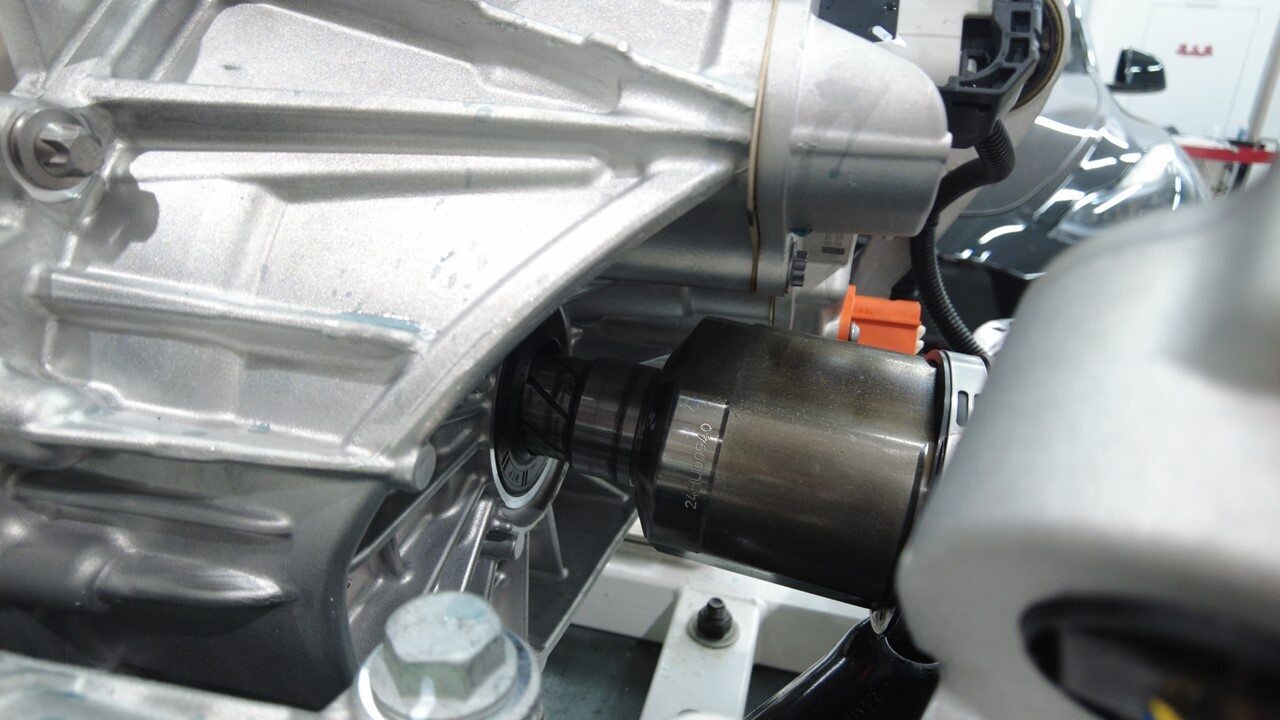

  69. 将车轴拆卸工具安装到前驱动电机和右前半轴内接头之间。在协助下，使用无弹力锤松开将右前半轴固定到前驱动电机的卡环。
    注
    请勿将车轴从前驱动电机上拆下，这样做可能会损坏轴封。

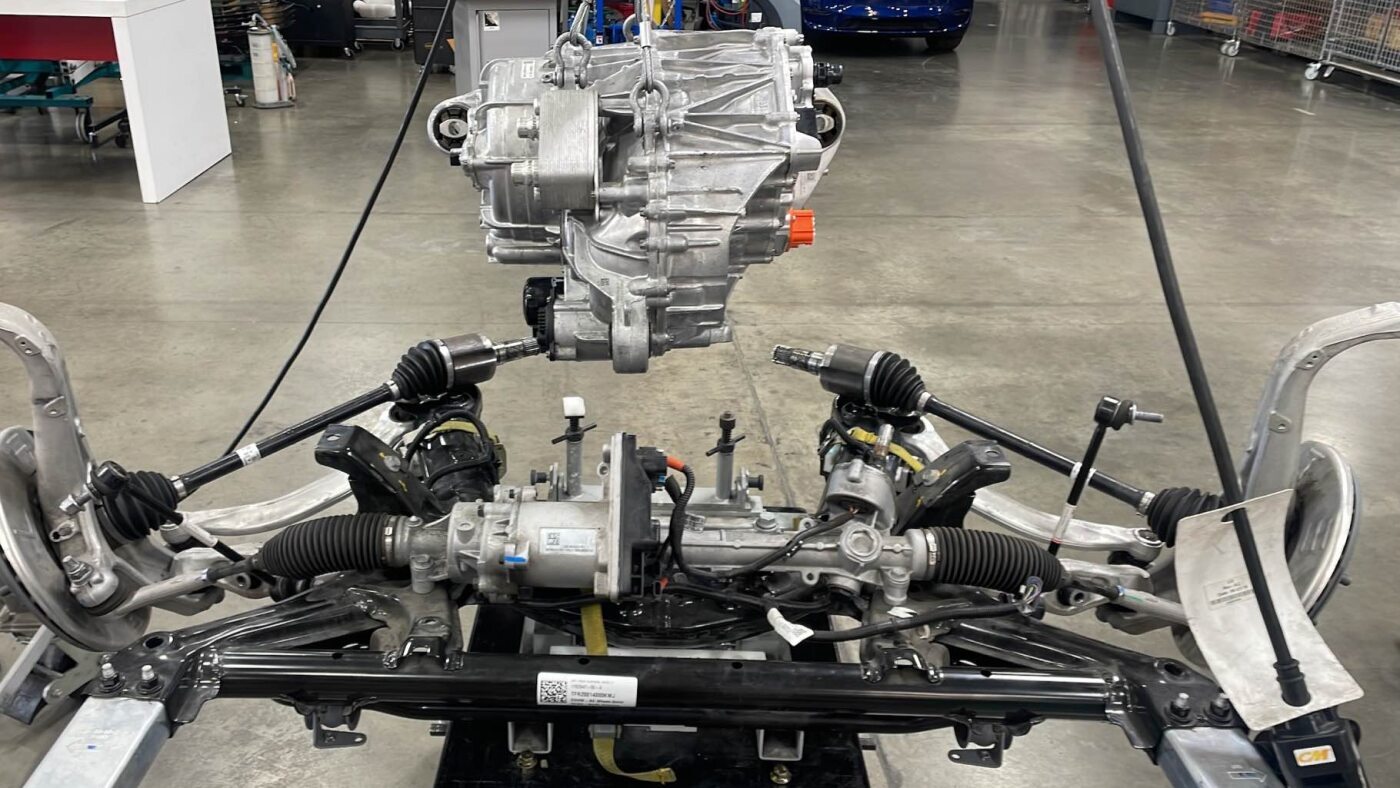

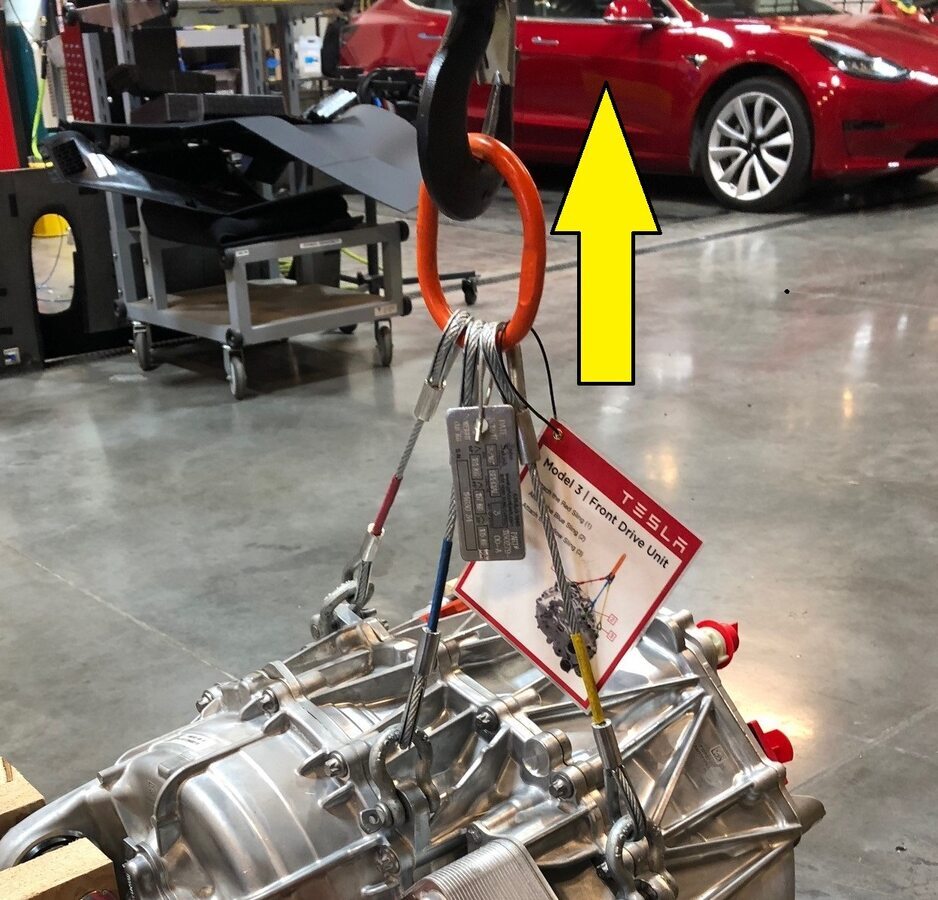

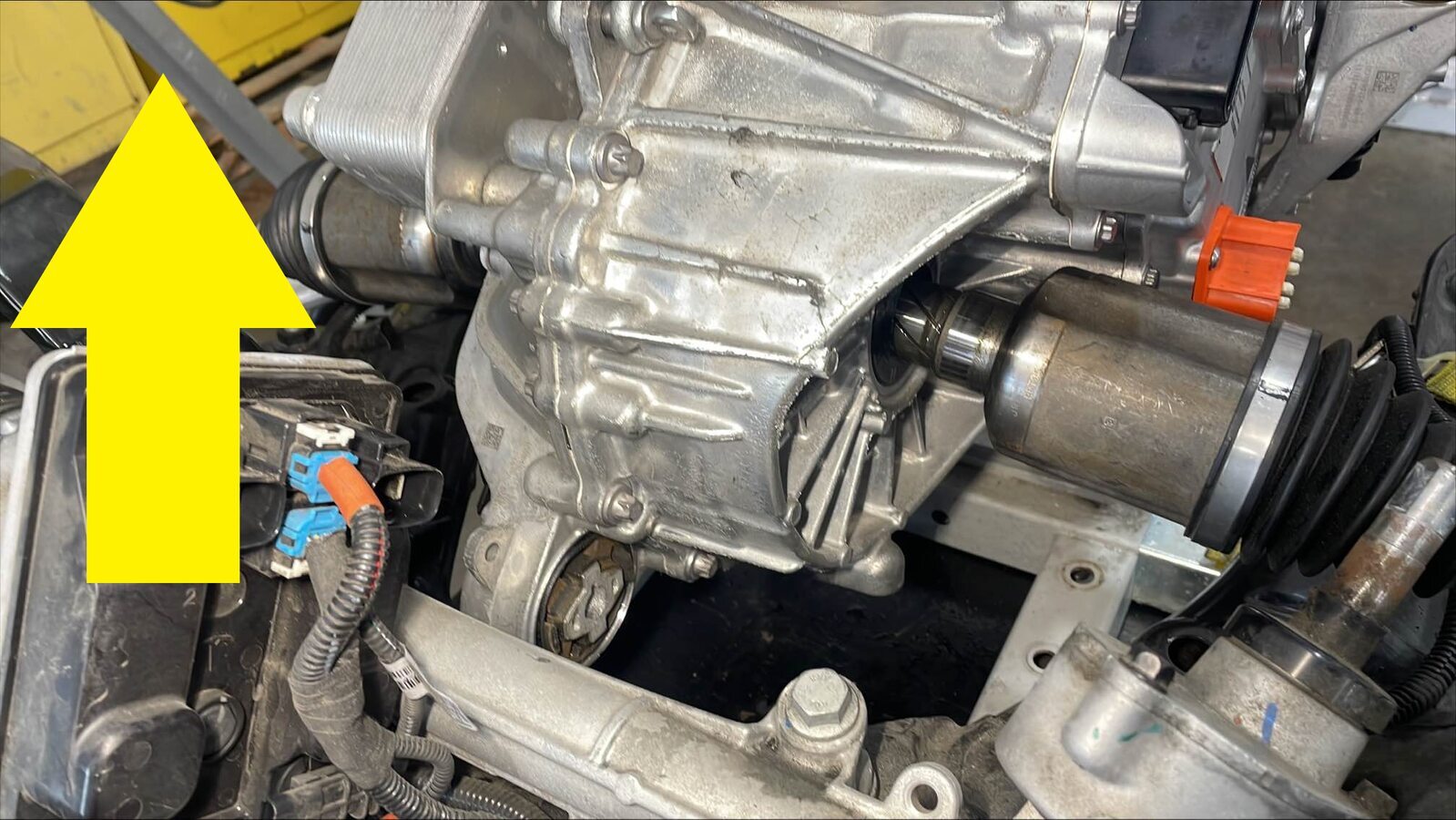

  70. 在协助下，使用起重机架升起驱动电机吊索工具，将半轴引出前驱动电机，并将前驱动电机向上抬离前副车架。

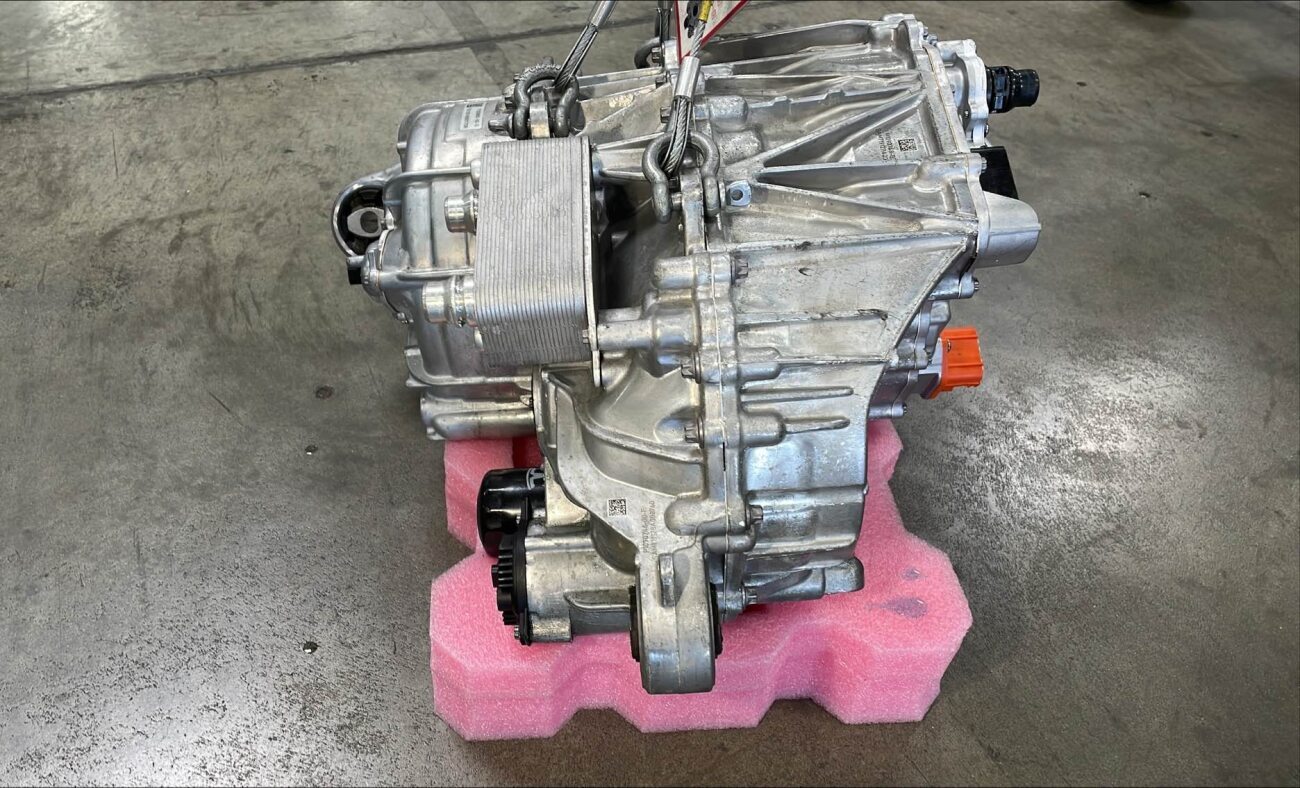

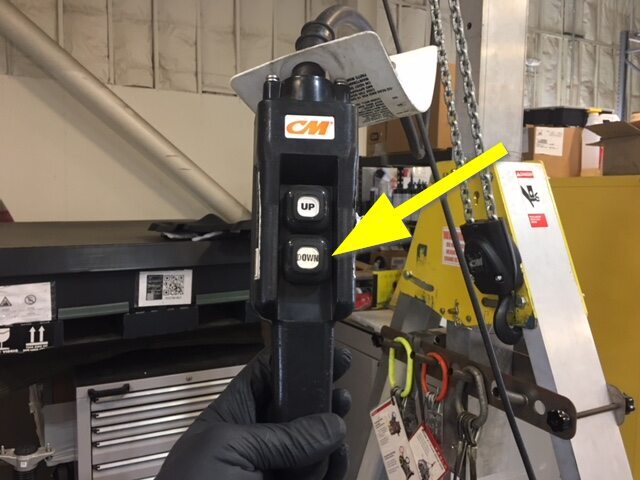

  71. 将前驱动电机放在适当的表面上，继续降低以使驱动电机吊索工具拉索松弛，然后从驱动电机上拆下卸扣 (x3)。
  72. 拆下将左前副车架防撞罐固定到前副车架的螺栓（2 个）。
    注
    推荐使用以下工具
    • 15 毫米深套筒
  73. 拆下将右前副车架防撞罐固定到前副车架的螺栓（2 个）。
    注
    推荐使用以下工具
    • 15 毫米深套筒
  74. 拆下将转向机构总成固定到前副框架的内侧螺栓 (x2)。
    提示
    推荐使用以下工具
    • 18 毫米套筒
  75. 拆下将转向机构总成固定到前副框架的外侧螺栓 (x2)。
    提示
    推荐使用以下工具
    • 15 毫米套筒
  76. 将转向机总成从前副车架上拆下。
  77. 在左侧悬架总成下方放置一个运送千斤顶，以防悬架总成掉落。

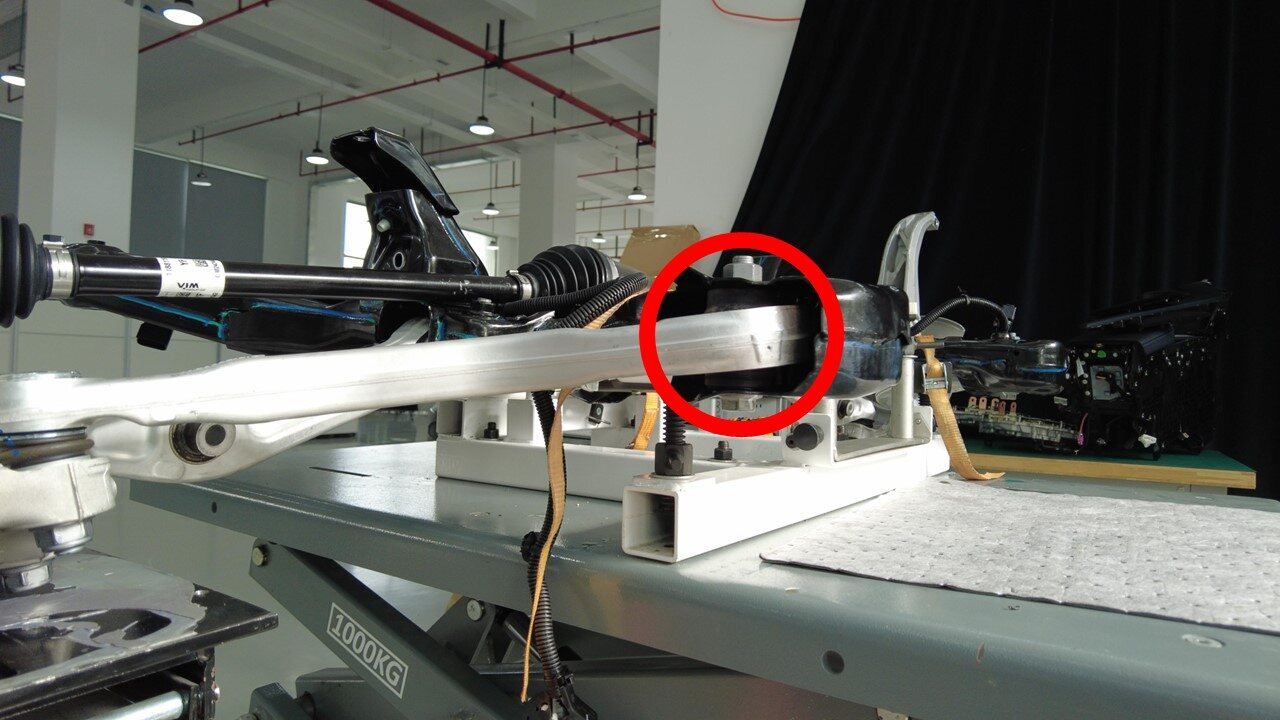

  78. 拆下将左前下方挠性连杆固定到前副车架的螺栓和螺母。
    注
    推荐使用以下工具
    • 21 毫米套筒

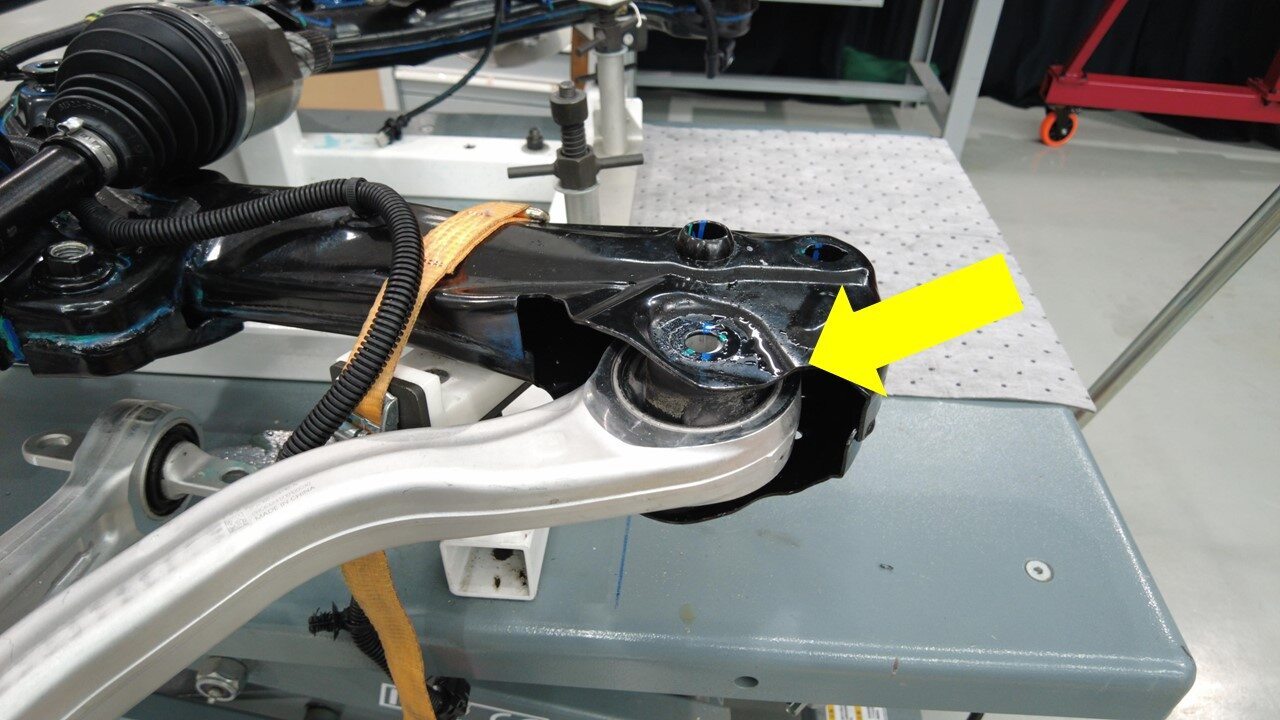

  79. 拆下并弃用将左前下方横向连杆固定到前副车架的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 21 毫米套筒

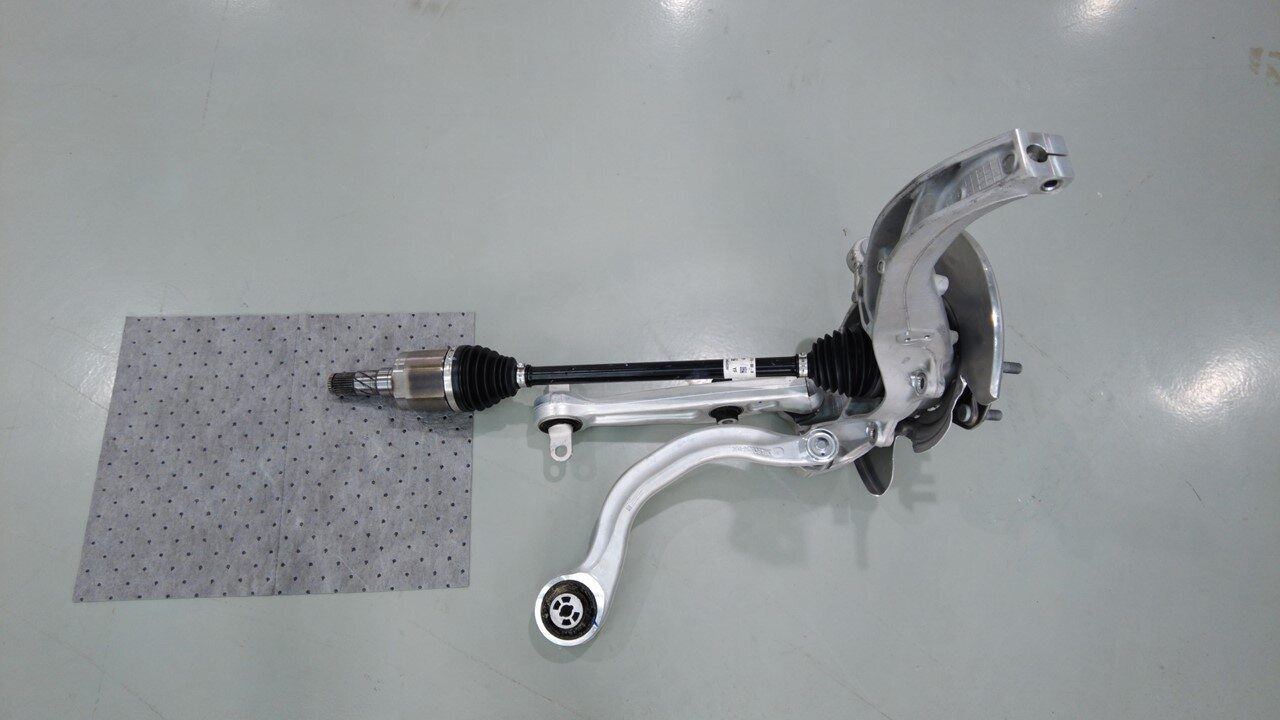

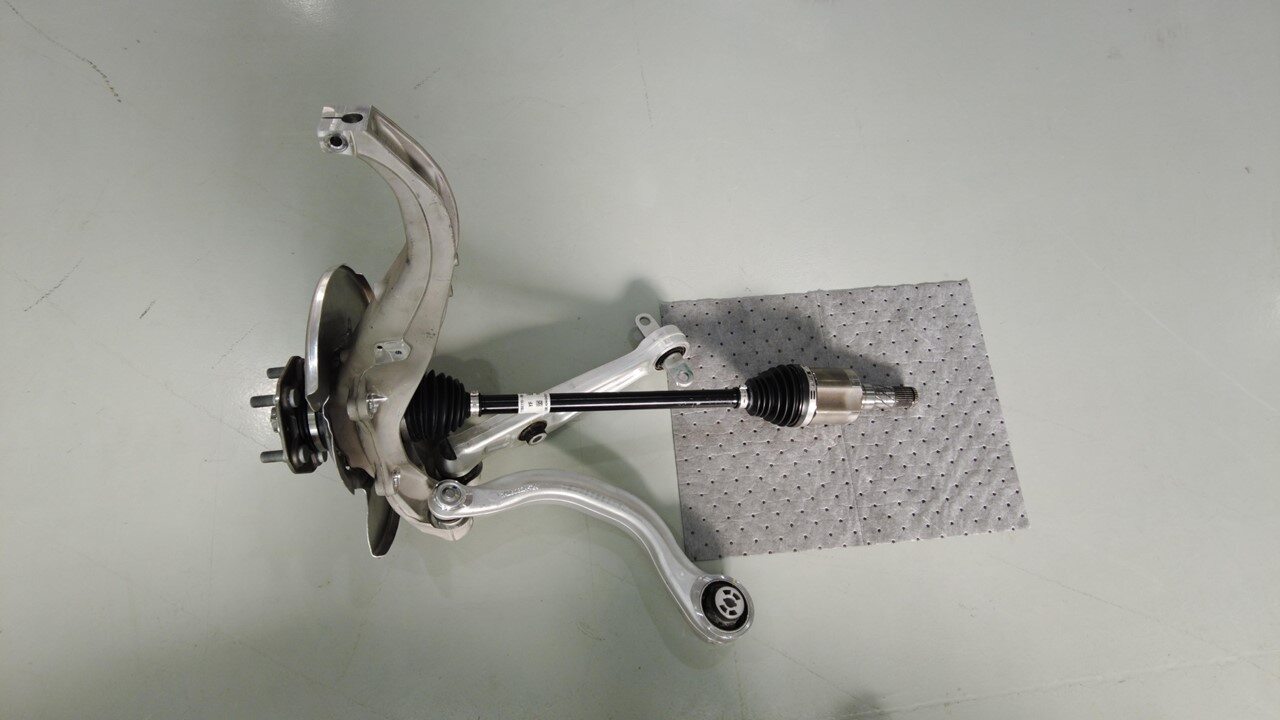

  80. 拆下左侧悬架总成。
    注
    注意保护半轴内侧轴，避免沾染污垢或污渍。
  81. 在车辆右侧重复执行第 77 至 80 步。

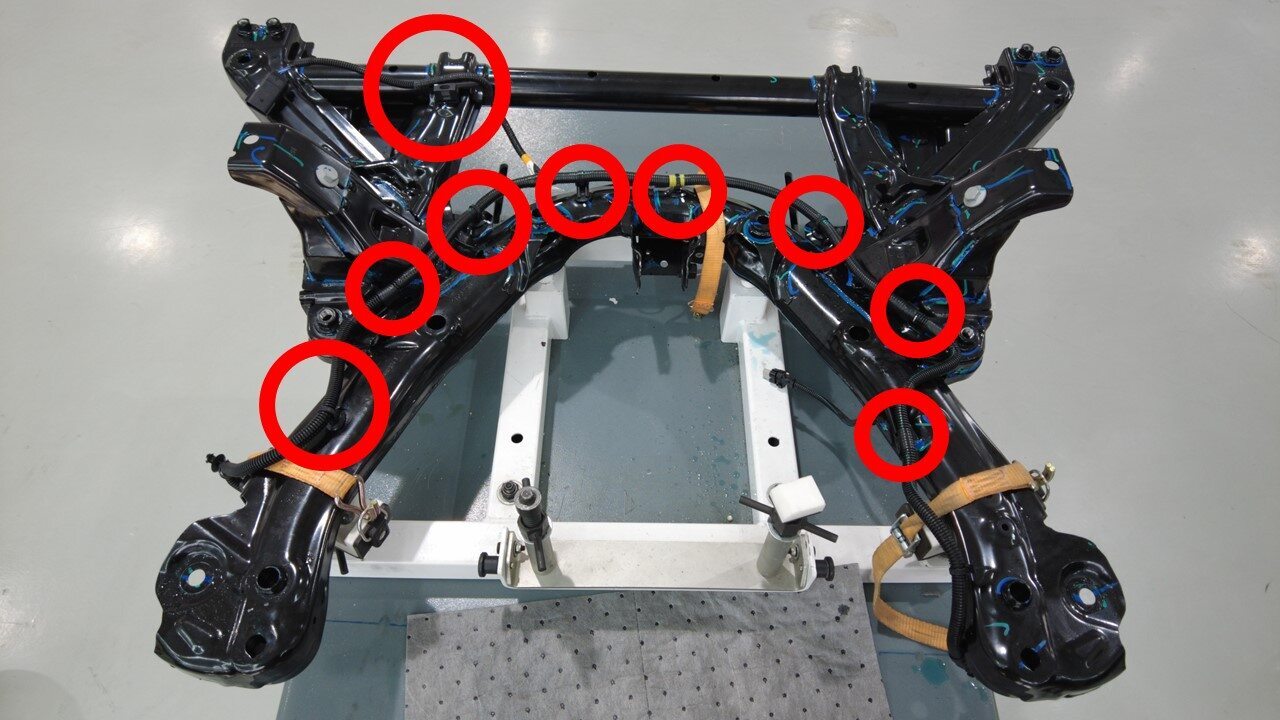

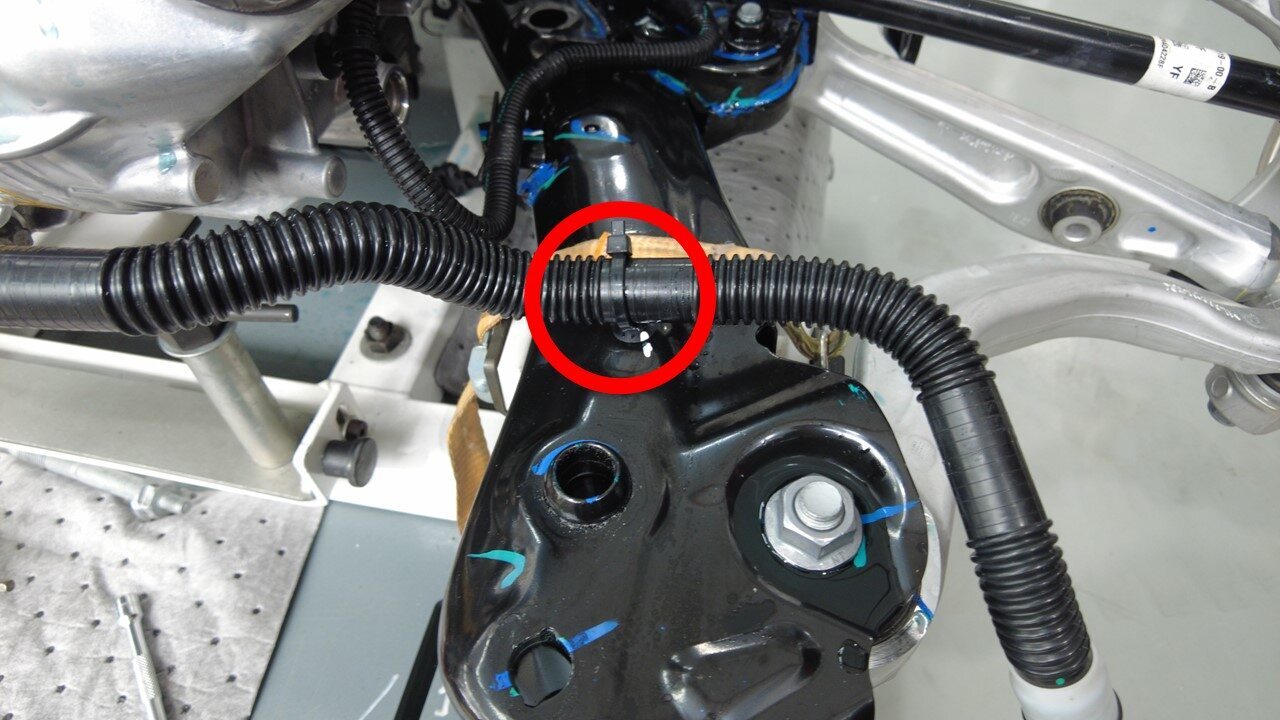

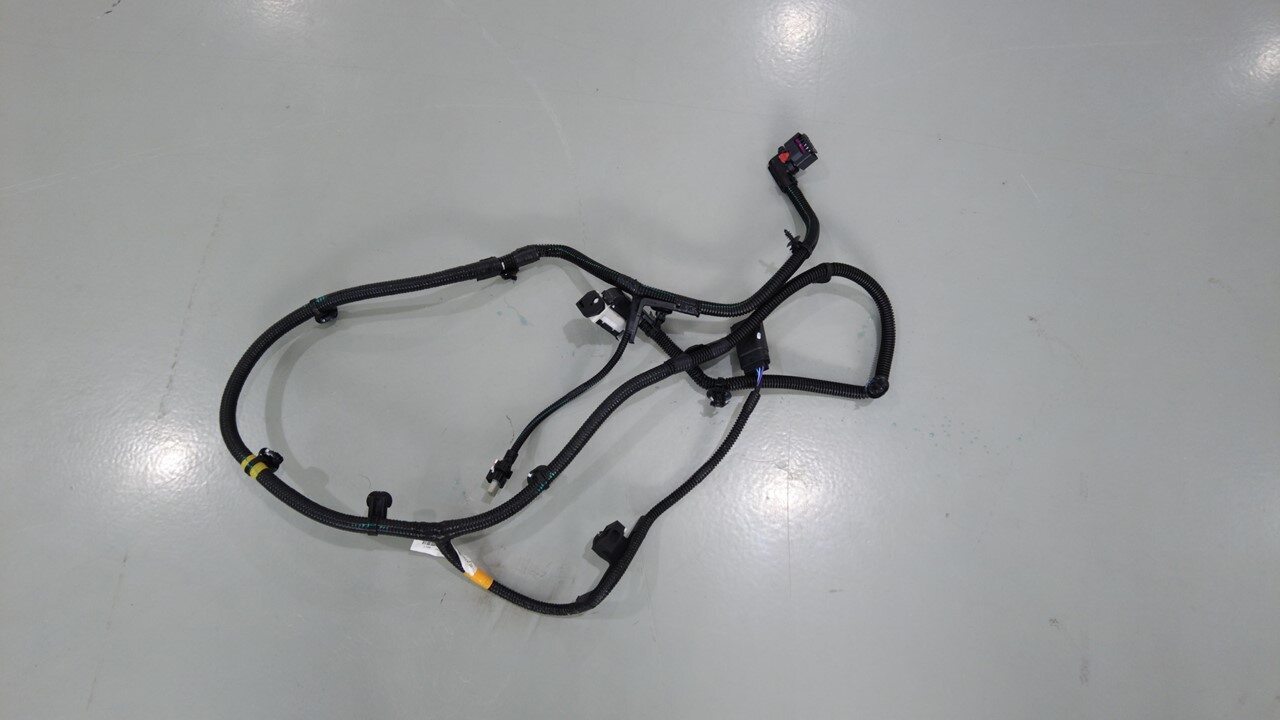

  82. 松开将前副车架线束固定到副车架的夹子（9 个）。
  83. 在协助下，松开系带（3 个），然后将前副车架从副车架举升工具上拆下。

安装

  1. 在协助下，将前副车架放置到前副车架举升工具上。
    注
    确保所有导件均已对齐。
  2. 在前副车架上方缠绕系带，将系带末端挂在金属环上，然后拉紧系带，将副车架紧固到前副车架举升工具。
  3. 安装将前副车架线束固定到副车架的夹子（9 个）。
  4. 将左侧悬架总成安装到前副车架上。
    注
    将挠性连杆对齐到其安装位置。
  5. 安装将左前下方挠性连杆固定到前副车架的螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    注
    推荐使用以下工具
    • 21 毫米套筒
  6. 预装新的螺栓（2 个），将左前下方横向连杆固定到前副车架。
  7. 将运送千斤顶从左侧悬架总成下方拆下。
  8. 在车辆右侧重复执行第 4 至 7 步。
  9. 将转向机总成放置到前副车架上，。
  10. 预装将转向机构总成固定到前副框架的外侧螺栓 (x2)。
    注
    将在后续步骤中紧固。
  11. 预装将转向机总成固定到前副车架的内侧螺栓（2 个）。
    注
    将在后续步骤中紧固。
  12. 紧固将转向机总成固定到前副车架的内侧螺栓（2 个）。
    75 Nm (55.3 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米套筒
  13. 紧固将转向机总成固定到前副车架的外侧螺栓（2 个）。
    47 Nm (34.7 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  14. 预装将左前副车架防撞罐总成固定到前副车架的螺栓（2 个）。
  15. 预装将右前副车架防撞罐总成固定到前副车架的螺栓（2 个）。
  16. 使用卸扣 (x3) 将驱动电机吊索工具固定到前驱动电机。
  17. 使用起重机架升起驱动电机吊索工具，使拉索处于轻度张紧状态。

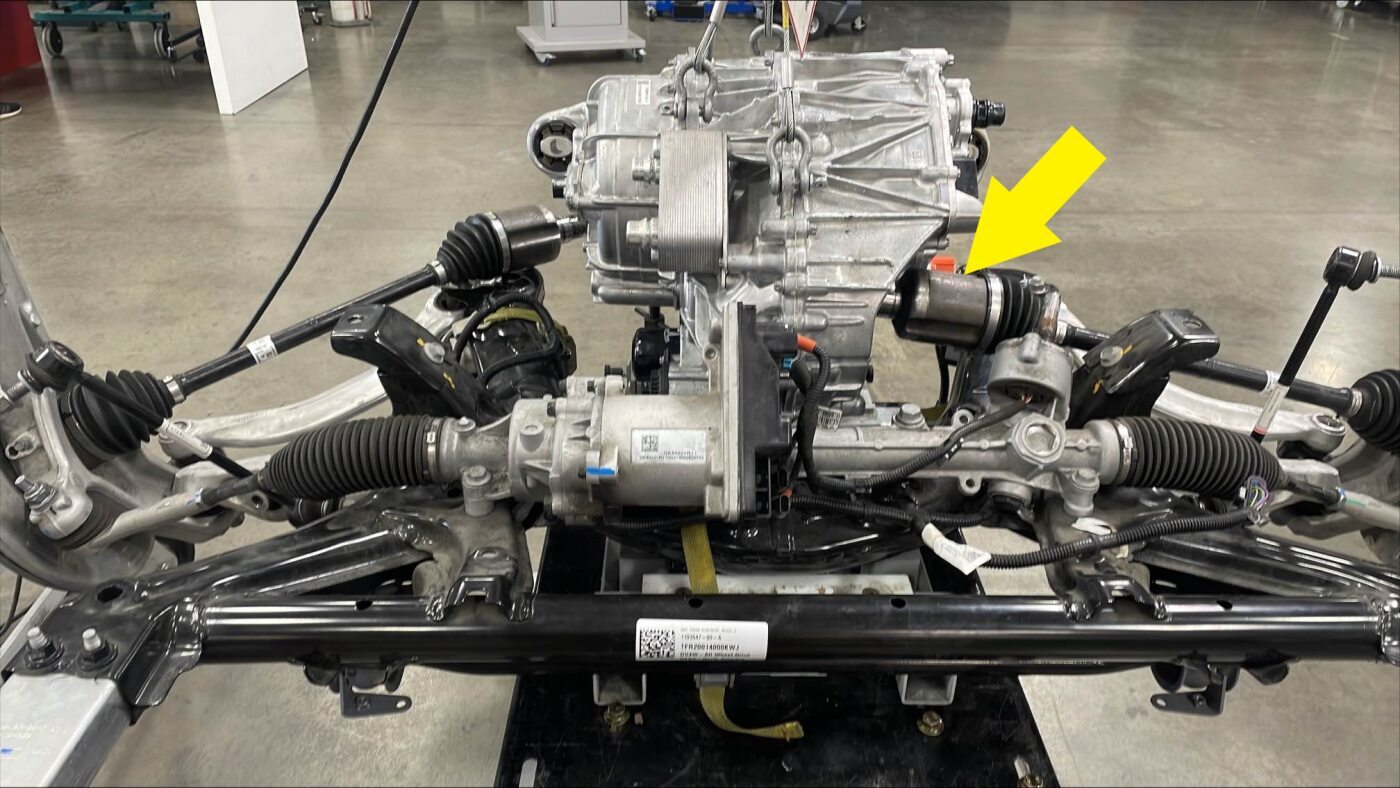

  18. 将前驱动电机小心降至前副车架上。降低前驱动电机的同时，将车轴移至前驱动电机，以便稍后安装。将前驱动电机与支撑台架对齐。
  19. 预装将前部电机支座固定到前副车架的螺栓。
  20. 将前驱动电机左半轴安装到前驱动电机上。
    注
    对齐花键后，小心地将半轴推入驱动电机。
    注
    确保内侧轴完全就位于前驱动电机上。
  21. 将右前驱动电机的半轴安装到前驱动电机上。
    注
    对齐花键后，小心地将半轴推入驱动电机。
    注
    确保内侧轴完全就位于前驱动电机上。
  22. 降下驱动电机吊索工具，释放拉索上的张力。
  23. 将驱动电机吊索从前驱动电机上拆下。
  24. 连接前驱动电机机油泵连接器。
  25. 连接解析器逻辑连接器并紧固线束夹。
  26. 连接前驱动电机变流器逻辑连接器，然后紧固前驱动电机线束夹。
  27. 安装将前驱动电机变流器入口软管固定到前副车架的卡子。
  28. 将前驱动电机变流器至油冷器软管安装到前驱动电机上，然后紧固将软管固定到驱动电机的卡子。

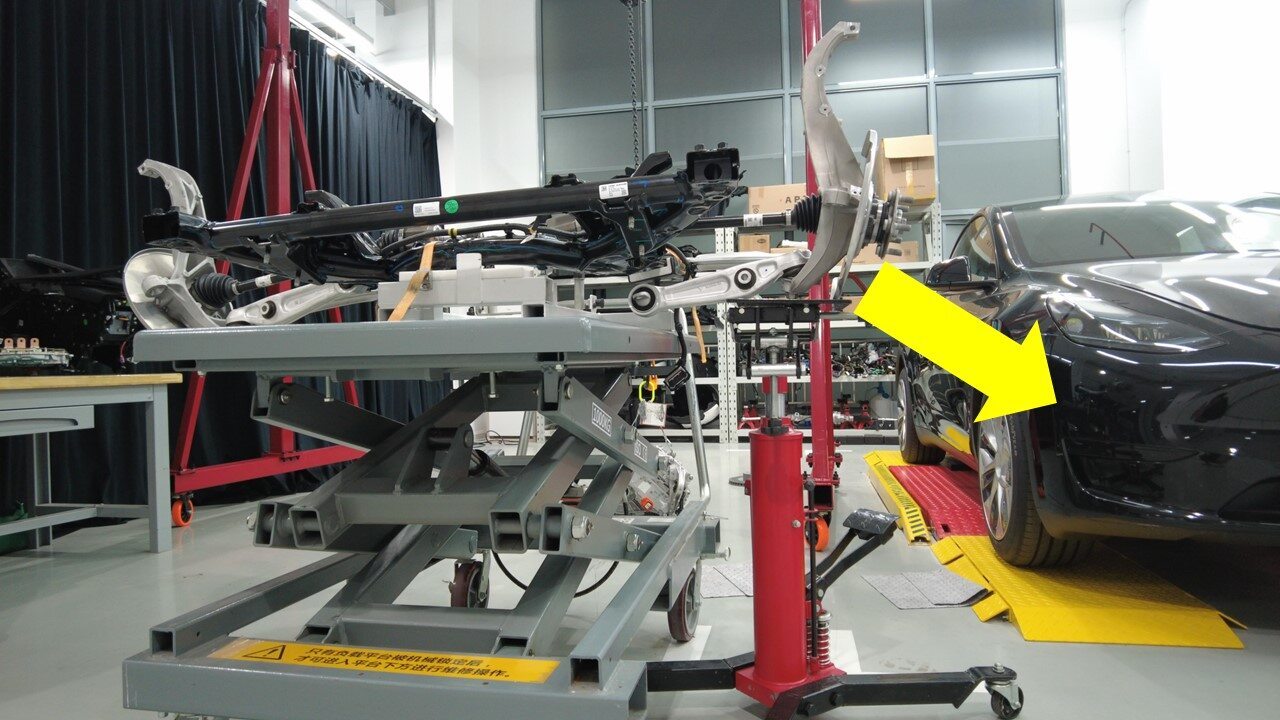

  29. 在助手的帮助下，将副车架举升工具和前驱动电机总成移动到车辆下方。
  30. 预装新的螺栓（2 个），将前副车架中部固定到车身。
  31. 预装新的螺栓（2 个），将前副车架前部固定到车身。
  32. 预装将前副车架后部固定到车身的小号螺栓（2 个）。
  33. 预装新的大号螺栓（2 个），将前副车架后部固定到车身。
  34. 预装将左右电机支座固定到车身的螺栓。
  35. 紧固将前副车架中部固定到车身的螺栓（2 个）。
    50 Nm (36.9 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  36. 紧固将前副车架前部固定到车身的螺栓（2 个）。
    72 Nm (53.1 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米套筒
  37. 紧固将前副车架后部固定到车身的小号螺栓（2 个）。
    50 Nm (36.9 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 带角度测量的扭矩扳手
  38. 紧固将前副车架后部固定到车身的大号螺栓（2 个）。
    125 Nm (92.2 lbs-ft)
    提示
    推荐使用以下工具
    • 1/2 英寸钻头薄型 21 毫米套筒 - 1115108-00-B
    • 断路器杆
    • 带角度测量的扭矩扳手
  39. 紧固将左右电机支座固定到车身的螺栓。
    105 Nm (77.4 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
    • 带角度测量的扭矩扳手
  40. 紧固将前部电机支座固定到前副车架的螺栓。
    80 Nm (59.0 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 带角度测量的扭矩扳手
  41. 安装将前端支架固定到左右副车架防撞罐的螺栓（4 个）。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒

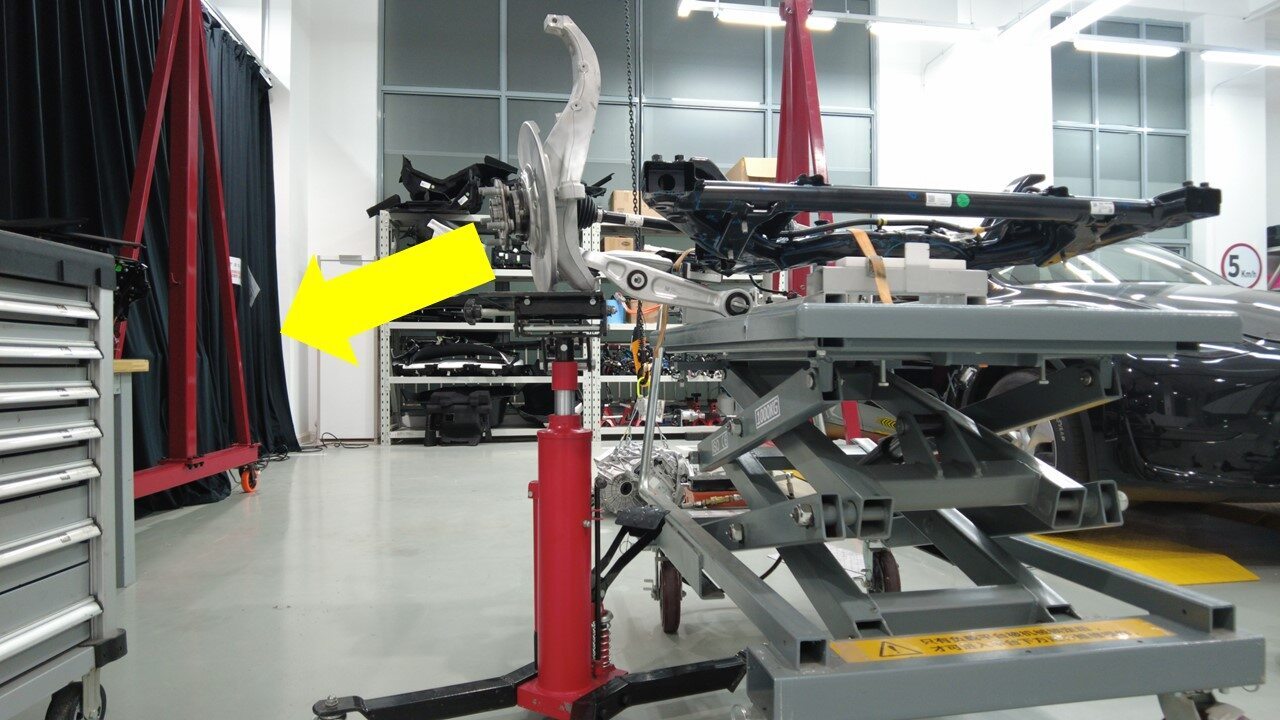

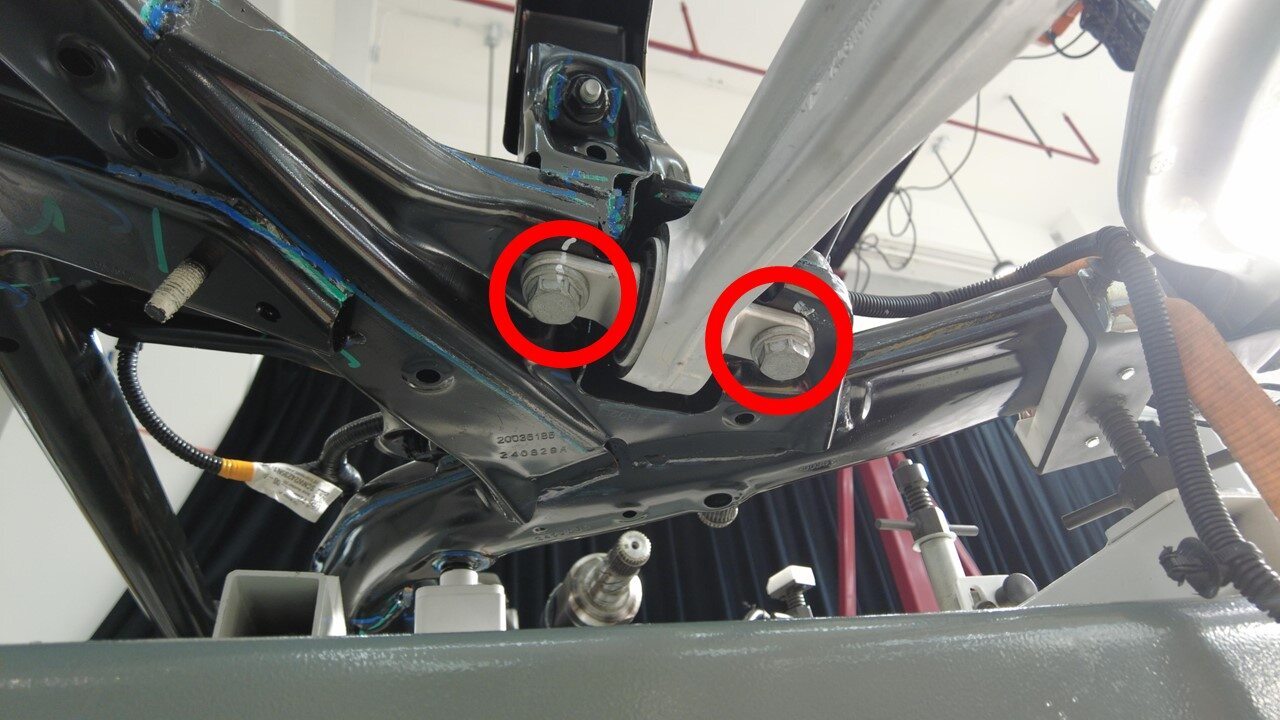

    图 3. 左侧如图所示，右侧类似
  42. 紧固将左前副车架防撞罐固定到前副车架的螺栓（2 个）。
    53 Nm (39.1 lbs-ft)
    注
    推荐使用以下工具
    • 15 毫米深套筒
  43. 紧固将右前副车架防撞罐固定到前副车架的螺栓（2 个）。
    53 Nm (39.1 lbs-ft)
    注
    推荐使用以下工具
    • 15 毫米深套筒
  44. 松开将前副车架固定到副车架举升工具的系带（3 个），然后降下副车架举升工具。
  45. 将空气软管从前副车架举升工具上断开。
  46. 将副车架举升工具从前副车架下方移出。
  47. 继续此程序前，请佩戴高压绝缘手套、皮革手套和护目镜。
  48. 将高压连接器杆锁安装到前驱动电机高压电缆连接器。
  49. 将前驱动电机线束安装到铸件上。
  50. 将连接器与前驱动电机对齐，然后在完全锁紧连接器之前拆下高压连接器杆锁。
  51. 缓慢地锁止释放把手，同时将前驱动电机高压线束连接器压入前驱动电机。
    注
    连接后，确认锁片未损坏，且前驱动电机高压连接器完全紧固在接合位置。
  52. 安装将前驱动电机高压线束固定到前驱动电机的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  53. 脱下高压绝缘手套。
  54. 安装将前驱动电机接地带固定到前驱动电机的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  55. 安装将前驱动电机接地线固定到前驱动电机的卡子。
    注
    确保接地带排布正确。
  56. 安装前车底护板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  57. 在驱动电机前部右侧下方放置冷却液排放容器。
  58. 取下接头端部的塞子，然后安装弹簧夹，将前驱动电机变流器入口软管连接到动力总成回流软管上。
    注
    执行推拉推测试，确保软管完全紧固。
  59. 将冷却液排放容器放置在驱动电机前部下方。
  60. 取下接头端部的塞子，然后安装弹簧夹和塞子，将前驱动电机动力总成回流软管连接到前驱动电机热交换器上。
    注
    执行推拉推测试，确保软管完全紧固。
    注
    连接到超级歧管时，先安装软管侧可避免冷却液流失。
  61. 取走车辆下方的冷却液排放容器。
  62. 将弹力带从右前轮拱内衬上拆下。
  63. 安装将右侧轮毂内衬固定到车身的卡子。
  64. 安装将转向机线束固定到线束支架的夹子。
  65. 连接转向机下方的逻辑连接器（2 个）。
  66. 安装前平衡杆。请参阅 平衡杆 - 前悬架 ((拆卸和更换))。
  67. 手动拧紧将左前和右前下方横向连杆固定到支柱的螺栓和螺母。
    图 4. 左侧如图所示，右侧类似
  68. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  69. 将左上方控制臂放置到转向节上，然后安装螺栓和新的螺母，将左前上方控制臂固定到转向节。
    56 Nm (41.3 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 梅花 T50 套筒
  70. 安装将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  71. 安装将左前防抱死制动系统轮毂转速传感器线束固定到转向节的夹子（2 个）。
  72. 安装左侧前制动盘。请参阅 制动盘 - 前 - 左侧 ((拆卸和更换))。
  73. 安装一个新的螺母，将左前横拉杆球头固定到左前悬架转向节。
    180 Nm (132.7 lbs-ft)
    提示
    推荐使用以下工具
    • 22 毫米深套筒
  74. 重复第69步至第73步，完成车辆右侧相关操作。
  75. 将轮毂轴承千斤顶适配器安装到左前轮毂轴承上，然后手动拧紧带耳螺母（5 个）。
  76. 放置并升起托臂支架，以模拟位于行驶高度的悬架。
  77. 测量翼子板底部与前轴中心的距离，确保前悬架已设置到行驶高度。测得距离应为 461 毫米。
  78. 紧固新的螺栓（2 个），将左前下方横向连杆固定到前副车架。
    190 Nm (140.1 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
  79. 紧固将左前下方横向连杆固定到支柱的螺栓和螺母。
    106 Nm (78.2 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
  80. 拆下左侧前悬架下方的起重机下方支架。
  81. 拆下固定轮毂千斤顶适配器的轮毂螺母 (x5)，然后从车上拆下轮毂千斤顶适配器。
  82. 重复第75步至第81步，完成车辆右侧相关操作。
  83. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  84. 安装前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和安装))。
  85. 连接转向机电机连接器（2 个）。
  86. 连接前副车架线束连接器。
  87. 向下滑动电动转向柱，将其安装到转向机总成上。
  88. 安装一个新的螺栓，将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  89. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  90. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  91. 拆卸方向盘托架。
  92. 解锁车辆网关。请参阅 网关（解锁）。
  93. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Actions > Stop Thermal Fill/Drain > Run，然后等待例行程序完成。
  94. 点击Thermal > Coolant System > Coolant Purge Start > Run，然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  95. 退出“维护模式”。请参阅 维护模式。
  96. 检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
    注
    确保冷却液液位处于 "Max" 线处。
  97. 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  98. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  99. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  100. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
