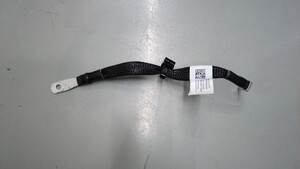

接地带 - 前驱动单元(拆卸和更换)

校正代码 3901020802 FRT 0.45 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格接地带 - 前驱动单元(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将直型液力联轴节固定到前驱动单元变流器的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
将前驱动单元接地带固定到高压电池的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
将前驱动单元高压线束固定到前驱动单元的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  2. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  3. 继续此程序前,请佩戴高压绝缘手套、皮质外手套和护目镜。
  4. 拆下将前驱动单元高压线束固定到前驱动单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  5. 滑动红色释放锁片以解锁前驱动单元高压线束连接器,然后缓缓松开前驱动单元高压线束连接器上的释放把手,将连接器从前驱动单元上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿对把手用力过猛;否则将损坏连接器对齐锁片。
    Informational PurposesAn informational icon, calling your attention
    确保前驱动单元接头上的对齐锁片未损坏。
  6. 将前驱动单元线束从铸件上拆下,然后将线束置于一旁。
  7. 脱下高压绝缘手套。

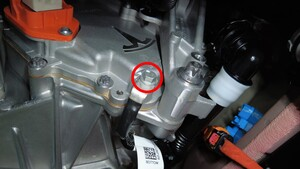

  8. 拆下将前驱动单元接地带固定到前驱动单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

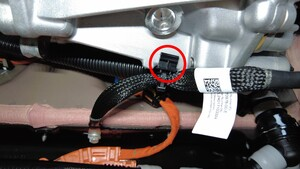

  9. 松开将前驱动单元接地带固定到前驱动单元的卡子。

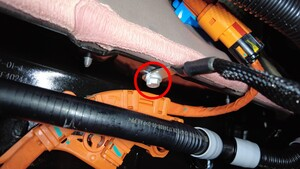

  10. 拆下将前驱动单元接地带固定到高压电池的螺栓,然后将接地带从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

安装

  1. 安装将前驱动单元接地带固定到高压电池的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  2. 安装将前驱动单元接地带固定到前驱动单元的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  3. 安装将前驱动单元接地带固定到前驱动单元的卡子。
    Informational PurposesAn informational icon, calling your attention
    确保接地带排布正确。
  4. 继续此程序前,请佩戴高压绝缘手套、皮质外手套和护目镜。
  5. 将高压连接器杆锁安装到前驱动单元高压电缆连接器。
  6. 将前驱动单元线束安装到铸件上。
  7. 将连接器与前驱动单元对齐,然后在完全锁紧连接器之前拆下高压连接器杆锁。
  8. 缓慢地锁止释放把手,同时将前驱动单元高压线束连接器压入前驱动单元。
    Informational PurposesAn informational icon, calling your attention
    连接后,确认锁片未损坏,且前驱动单元高压连接器完全紧固在锁片接合位置。
  9. 安装将前驱动单元高压线束固定到前驱动单元的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  10. 脱下高压绝缘手套。
  11. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  12. 连接低压电源。请参阅低压电源(断开和连接)
  13. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
