Probe Lid-Penthouse Cover - HV Battery ((拆卸和更换))

校正代码 1630012302 FRT 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1059330-00-B 增强型 1/4 英寸钻头五角外梅花套筒
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息,或第三方主题说明,请参阅高压认证要求。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

拆卸

  1. 断开低压电源。请参阅LV Power (Modify)
  2. 拆下第二排座椅下部座垫。请参阅Seat Cushion - 2nd Row ((拆卸和更换))
  3. 继续本程序前,请先摘下所有饰品,并取出口袋中的所有物品。
  4. 继续此程序前,请佩戴高压绝缘手套、皮质外手套和护目镜。

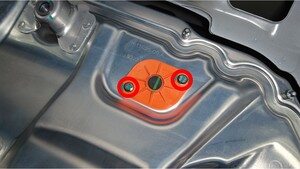

  5. 拆下并弃用将高压探针盖固定到高压电池仓盖板的五角螺栓(2 个),然后将高压探针盖从高压电池仓盖板上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具

安装

  1. 用异丙醇 (IPA) 湿巾清洁高压探针盖密封件表面以及高压电池仓盖板接合面。
    Informational PurposesAn informational icon, calling your attention
    等待风干 1 分钟。
  2. 目视检查高压探针盖密封件与高压电池仓盖板接合面,检查是否存在裂痕、切口、凹陷、磨损以及任何影响密封性的损坏痕迹。
    Informational PurposesAn informational icon, calling your attention
    如果高压探针盖密封件出现任何破损,请进行更换。如果高压电池仓盖板接合面存在可能影响密封性的轻微破损,需按照要求执行高压电池仓漏气测试。

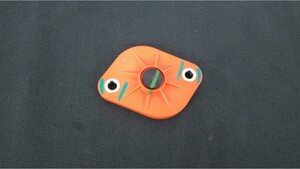

  3. 将高压探针盖安装到高压电池仓盖板上,安装新的五角螺栓(2 个),将高压探针盖固定至高压电池仓盖板。紧固螺栓后,使用油性记号笔做下标记。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
  4. 脱下高压绝缘手套。
  5. 安装第二排座椅下部座垫。请参阅Seat Cushion - 2nd Row ((拆卸和更换))
  6. 连接低压电源。请参阅LV Power (Modify)
