摄像头 - 前饰板(拆卸和安装)

校正代码 1722010011 FRT 0.1 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 摄像头 - 前饰板(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
Front fascia camera cover screws (x2)
4 Nm (2.9 lbs-ft)
  • 梅花 T20 套筒
  • 棘轮/扭矩扳手
重复使用
Screws (x2) that attach the front fascia camera to its housing
2 Nm (1.5 lbs-ft)
  • PH1 STUBBY PHILLIPS SCREWDRIVER
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式

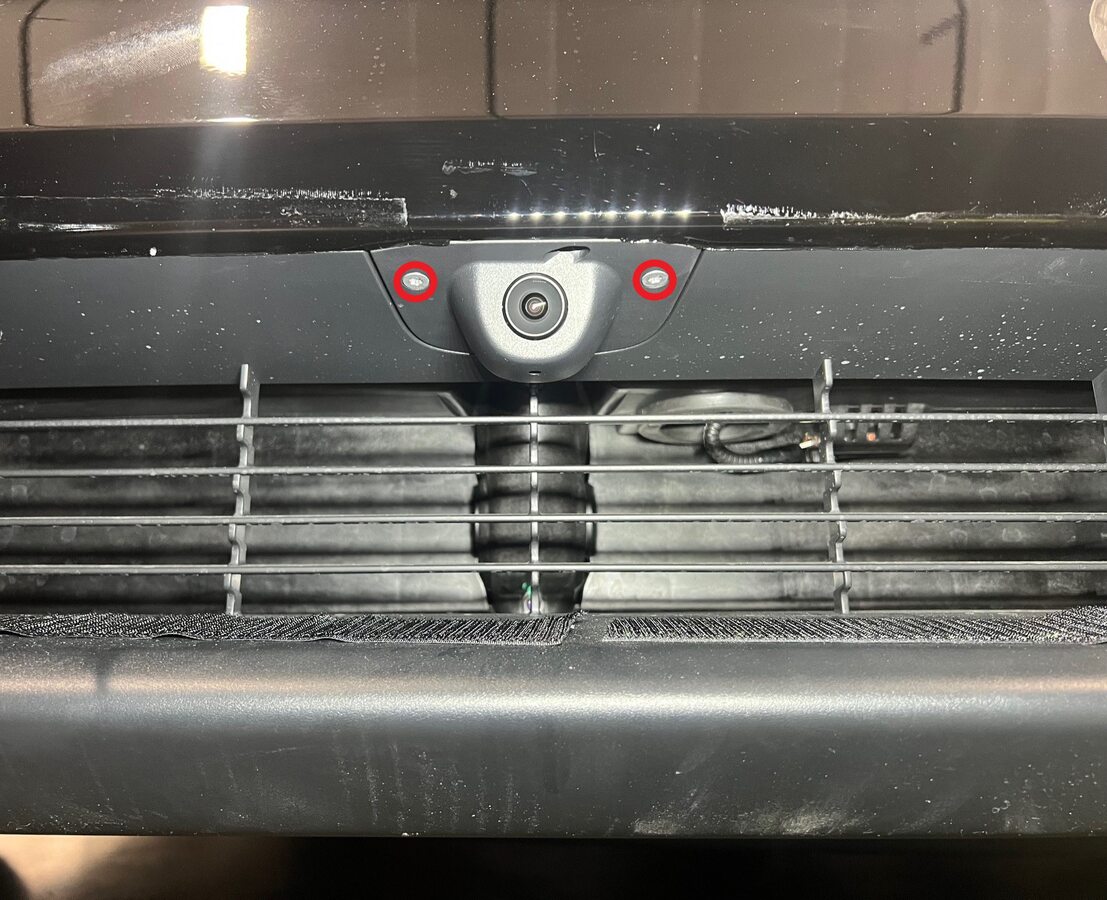

  3. 拆下前饰板摄像头盖螺钉(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒
    • 棘轮/扭矩扳手

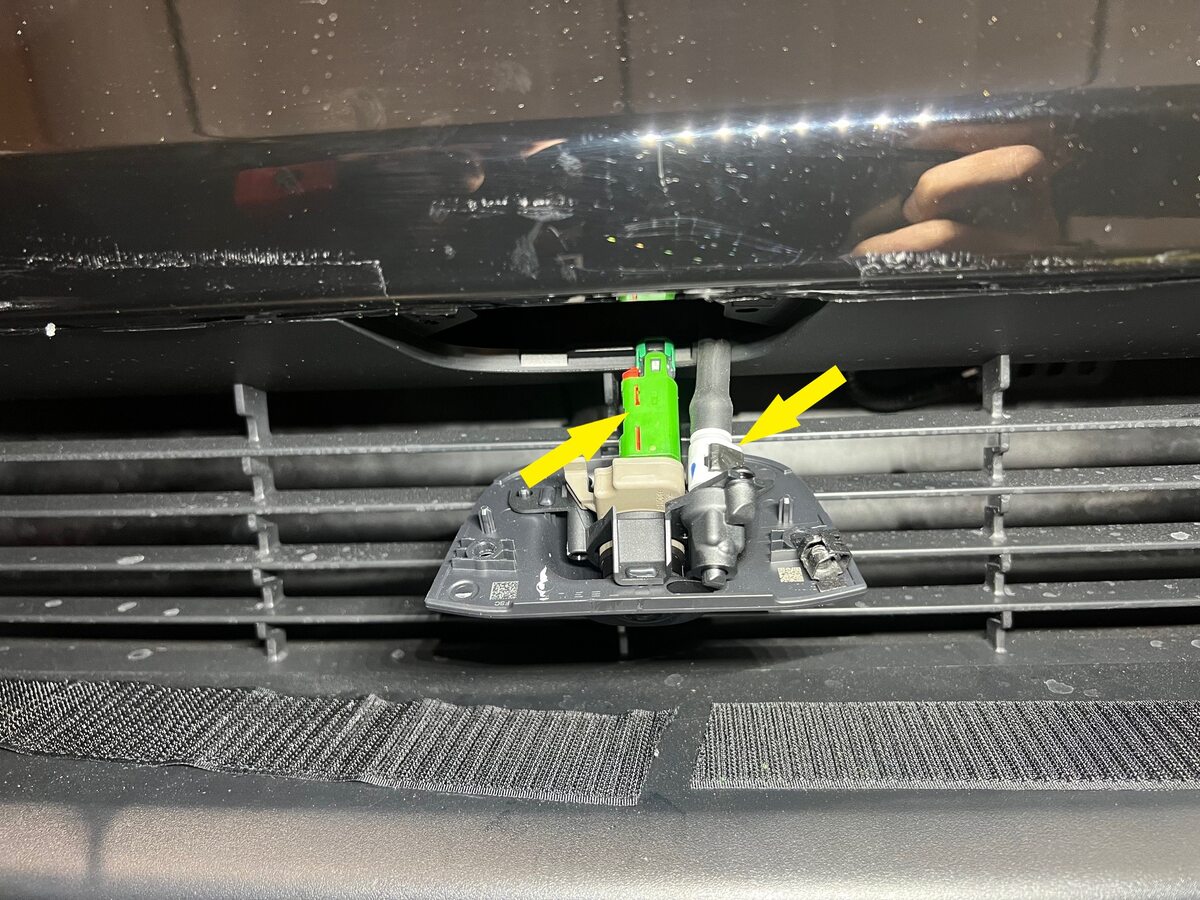

  4. 断开前饰板摄像头电气连接器和纳米喷嘴。

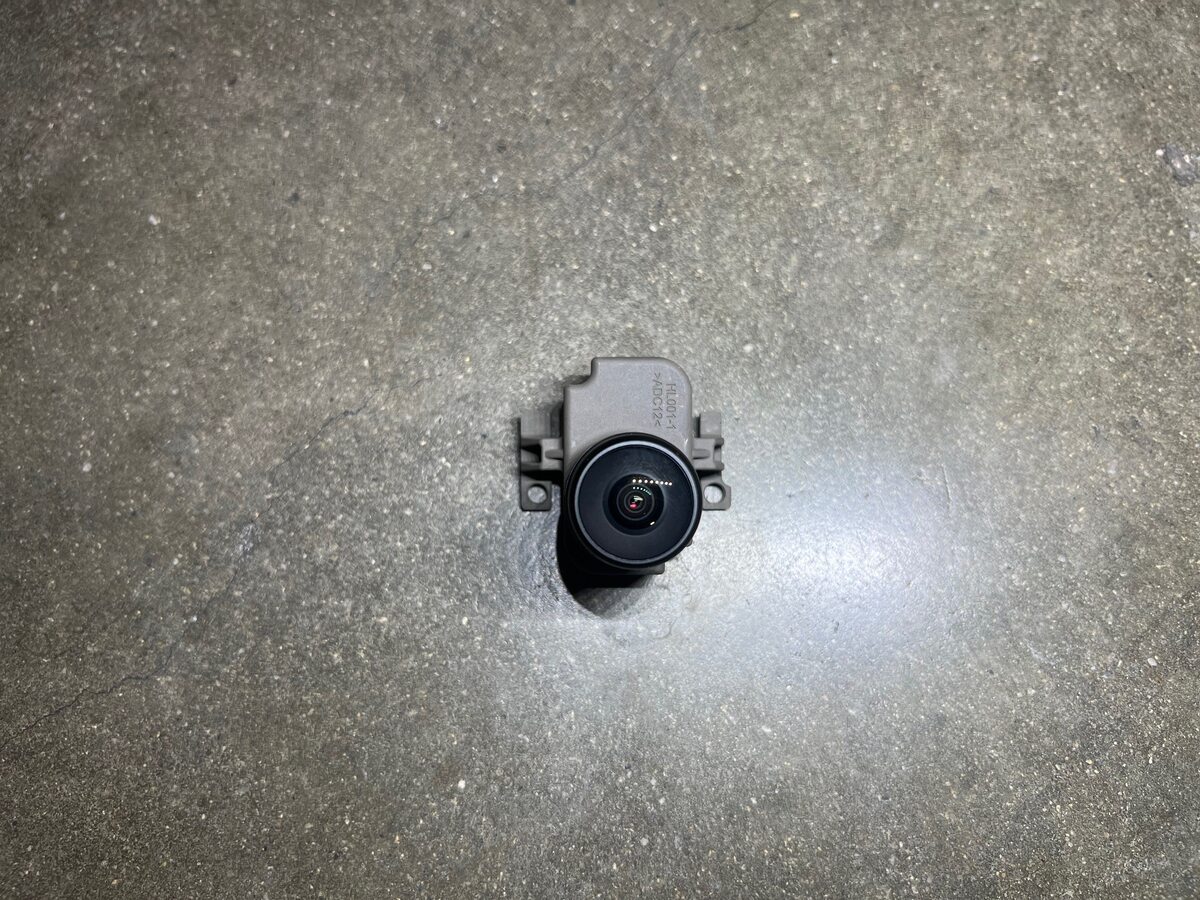

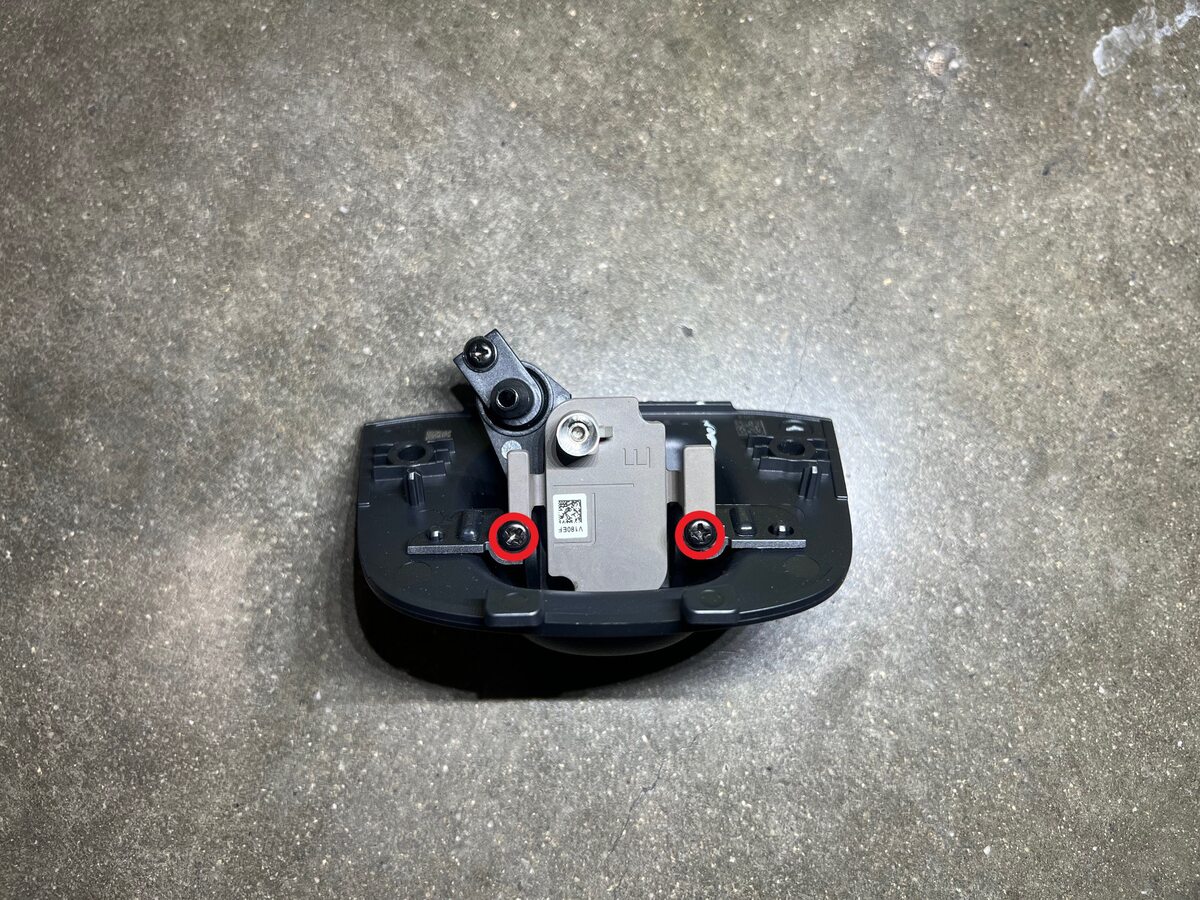

  5. 拆下将前饰板摄像头固定到摄像头外壳的螺钉(2 个),然后拆下摄像头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • PH1 STUBBY PHILLIPS SCREWDRIVER
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 将前饰板摄像头安装到外壳上,然后安装螺钉(2 个)。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • PH1 STUBBY PHILLIPS SCREWDRIVER
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 连接前饰板摄像头电气连接器和纳米喷嘴。
  3. 安装前饰板摄像头盖螺钉(2 个)。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒
    • 棘轮/扭矩扳手
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 清除摄像头校准数据。
    1. 点击Driver Assist > Cameras > Clear Camera Calibration
    2. 选择Camera Selection下拉列表中的Fascia
    3. 点击Run,然后等待例行程序完成。
  6. 退出“维护模式”。请参阅维护模式
  7. 升起左前车窗,关闭左前车门。
