仪表板 - 横梁 ((拆卸和更换))

校正代码 1405020302 FRT 1.85 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格仪表板 - 横梁 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱固定到横梁的螺母(4 个)
15 Nm (11.1 lbs-ft)
  • 13 毫米深套筒
重复使用
将横梁固定到 A 柱的螺栓
29 Nm (21.4 lbs-ft)
  • 13 毫米深套筒
重复使用
将横梁固定到 HVAC 总成的螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 毫米套筒
重复使用
将横梁固定到前围上盖板的螺栓
25 Nm (18.4 lbs-ft)
  • 13 毫米 12 角组合扳手
  • 13 毫米 3/8 英寸钻头扩口爪形套筒
重复使用
将横梁固定到车身的螺栓
25 Nm (18.4 lbs-ft)
  • 13 毫米深套筒
重复使用

拆卸

  1. 拆下中控台总成。请参阅中控台 2.0 ((拆卸和安装))
  2. 拆下仪表板左侧气波管道。请参阅仪表板 - 气流风管 - 左 ((拆卸和更换))
  3. 拆下前围上盖板泡沫。请参阅仪表板 - 前围上盖板泡沫垫 ((拆卸和更换))
  4. 拆下左侧 A 柱下部的顶篷线束夹(2 个)。
  5. 拆下左侧控制器附近仪表板区域的线束夹。

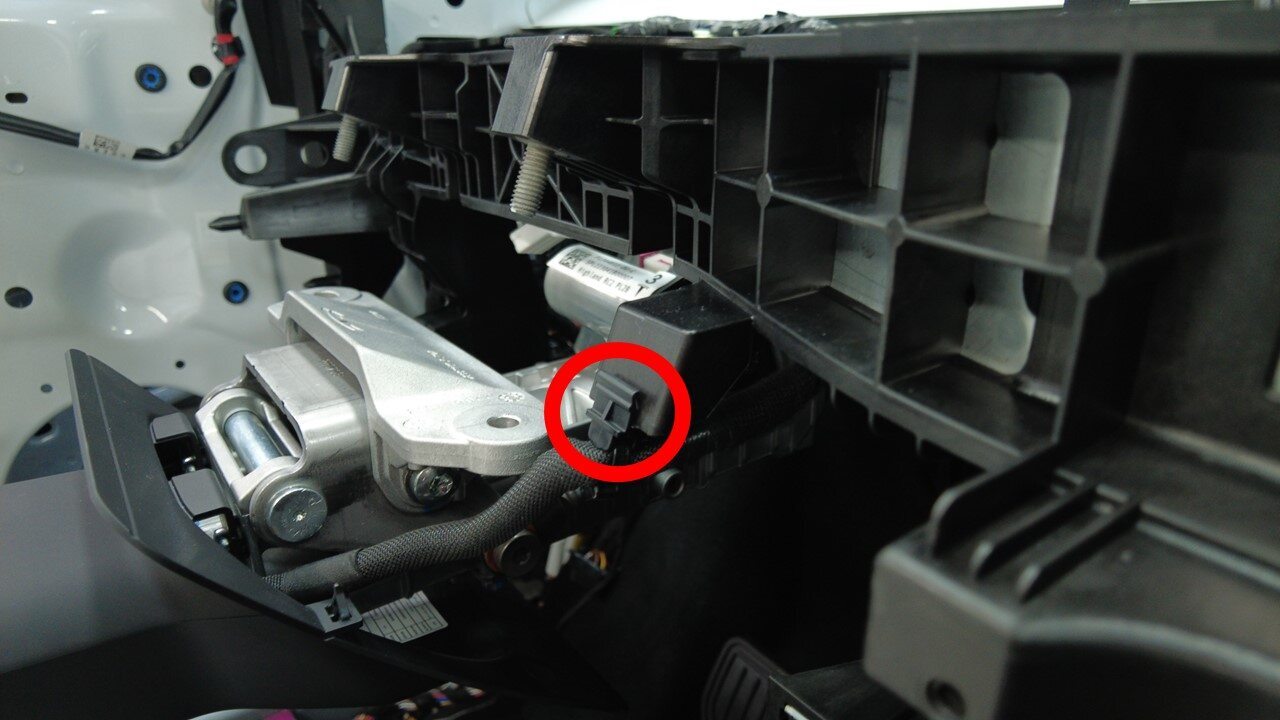

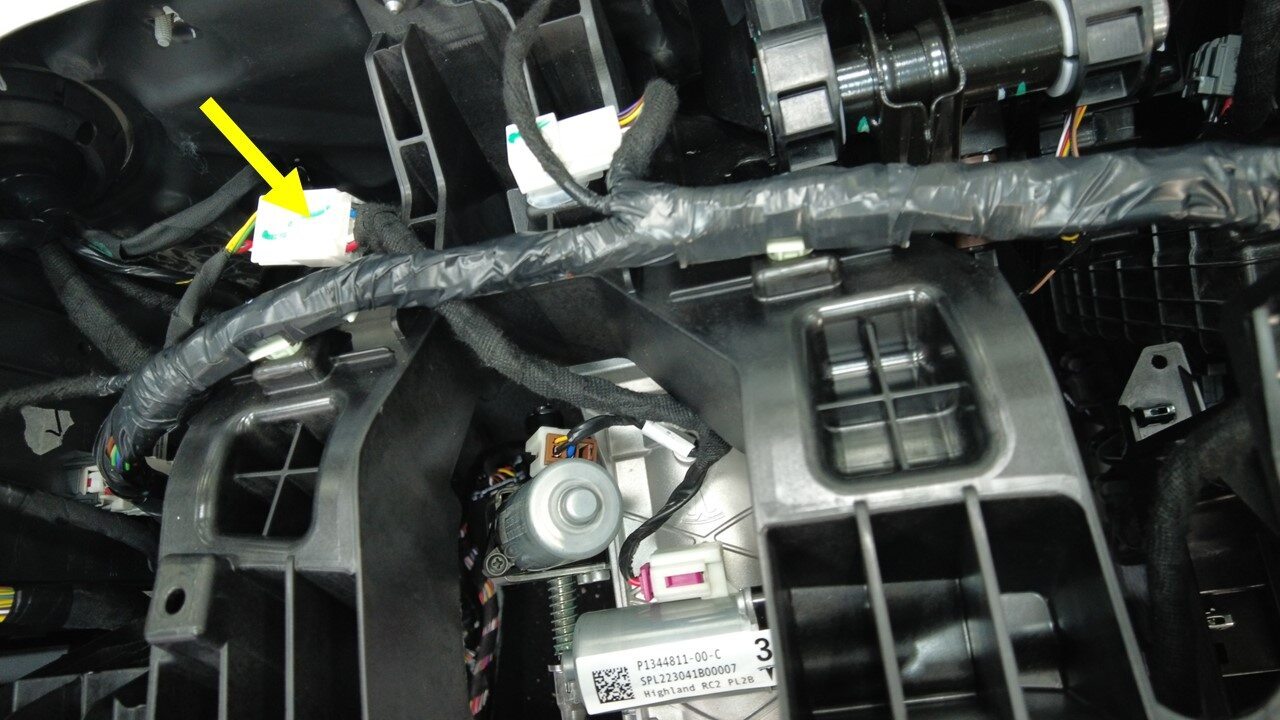

  6. 将仪表板线束连接器从电动转向柱上断开。
  7. 拆下将连接器固定到横梁的支架卡扣(2 个)。

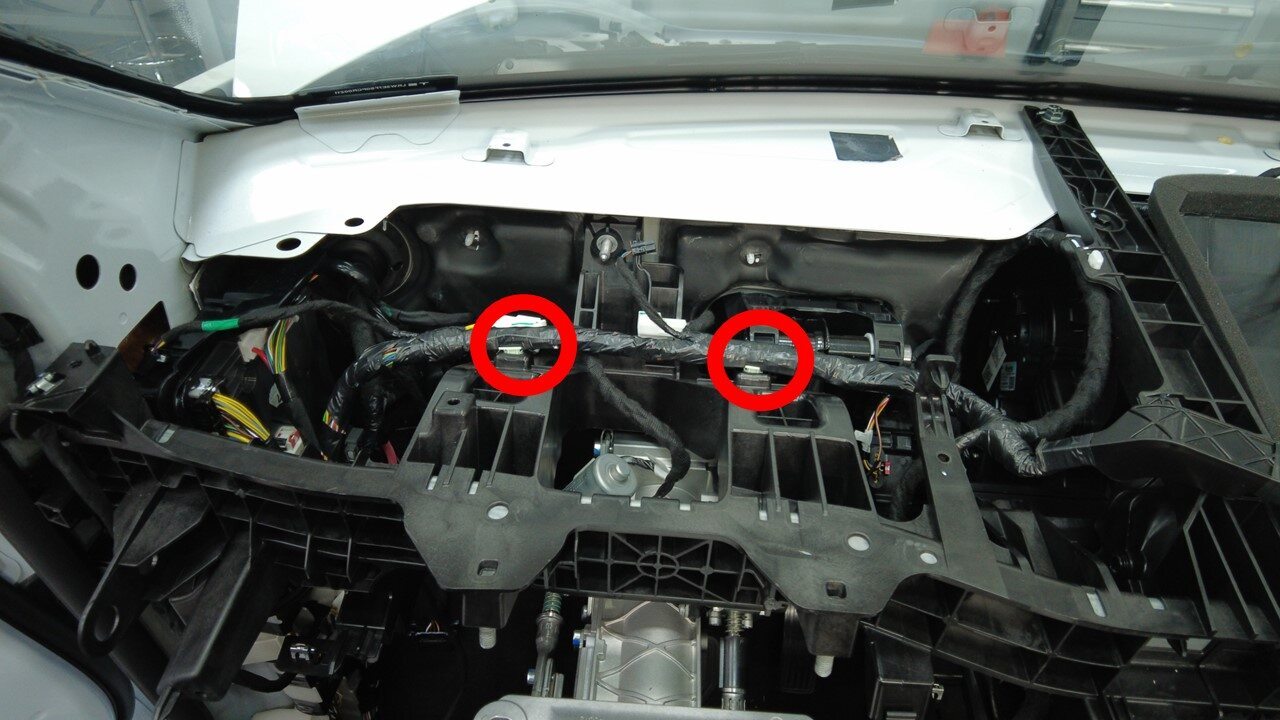

  8. 将 HVAC 线束夹(2 个)从仪表板安装支架上拆下。
  9. 将转向柱控制模块 (SCCM) 线束夹从横梁上拆下。
  10. 拆下将转向柱固定到横梁的螺母(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  11. 拆下仪表板左侧立板支架。请参阅仪表板立板支架 - 左 ((拆卸和更换))
  12. 拆下仪表板右侧立板支架。请参阅仪表板立板支架 - 右 ((拆卸和更换))
  13. 拆下显示屏左右支撑支架。请参阅支撑支架 - 显示屏 - LH(拆卸和更换)
  14. 将仪表板线束夹(4 个)和线束底座(4 个)从横梁上部拆下。
  15. 将线束夹(4 个)从横梁下部拆下。

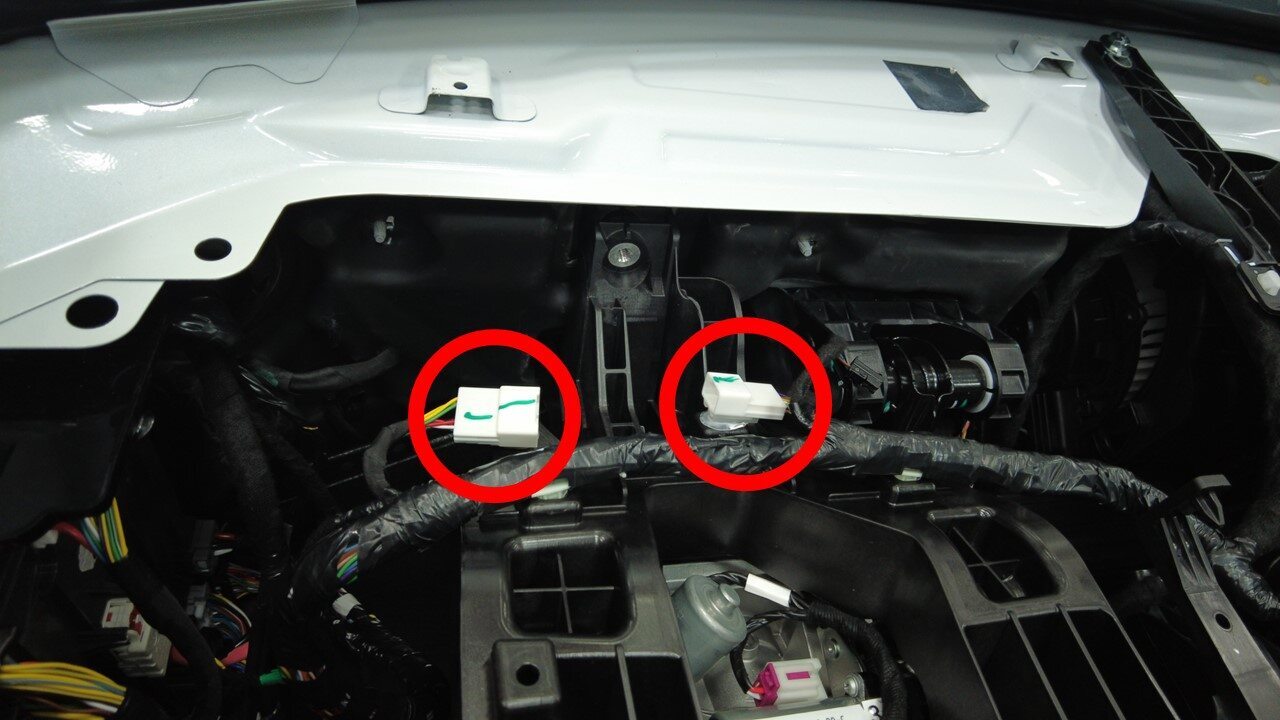

  16. 将右侧线束连接器卡子从横梁上拆下。
  17. 将右侧线束夹(2 个)从横梁上拆下。
  18. 拆下右侧 A 柱下部的顶篷线束夹。

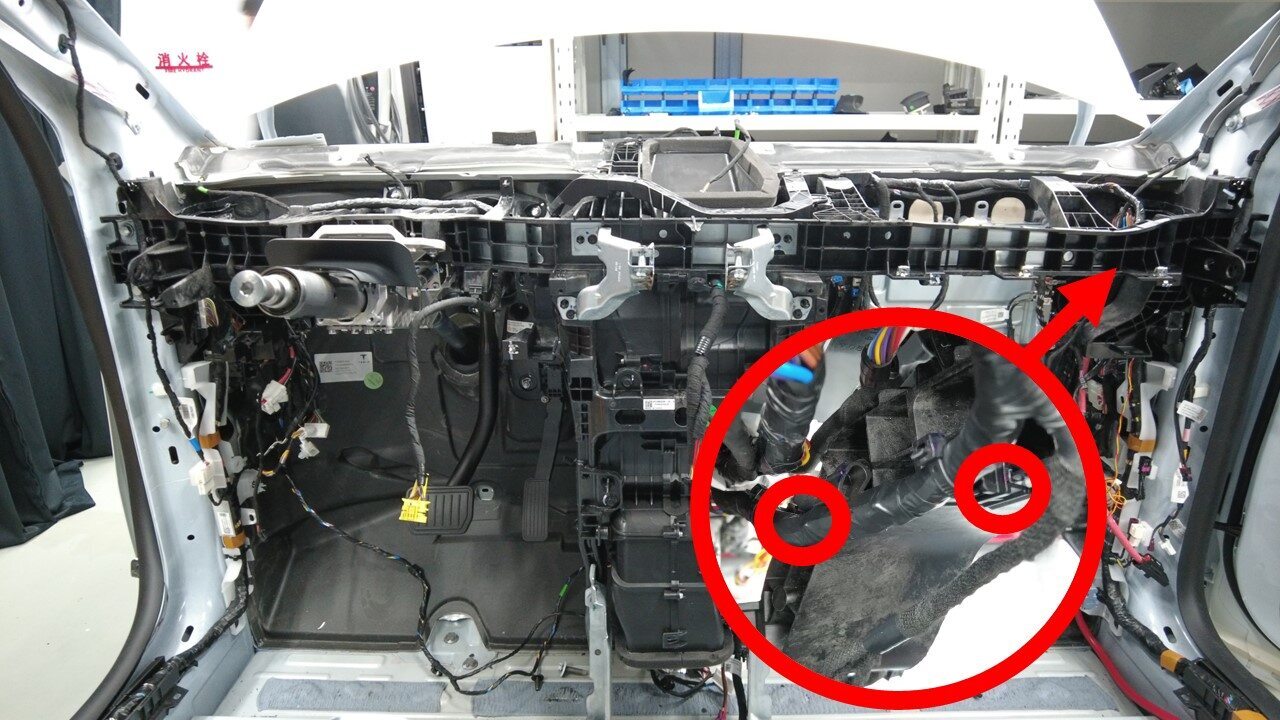

  19. 拆下将左右横梁固定到 A 柱的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

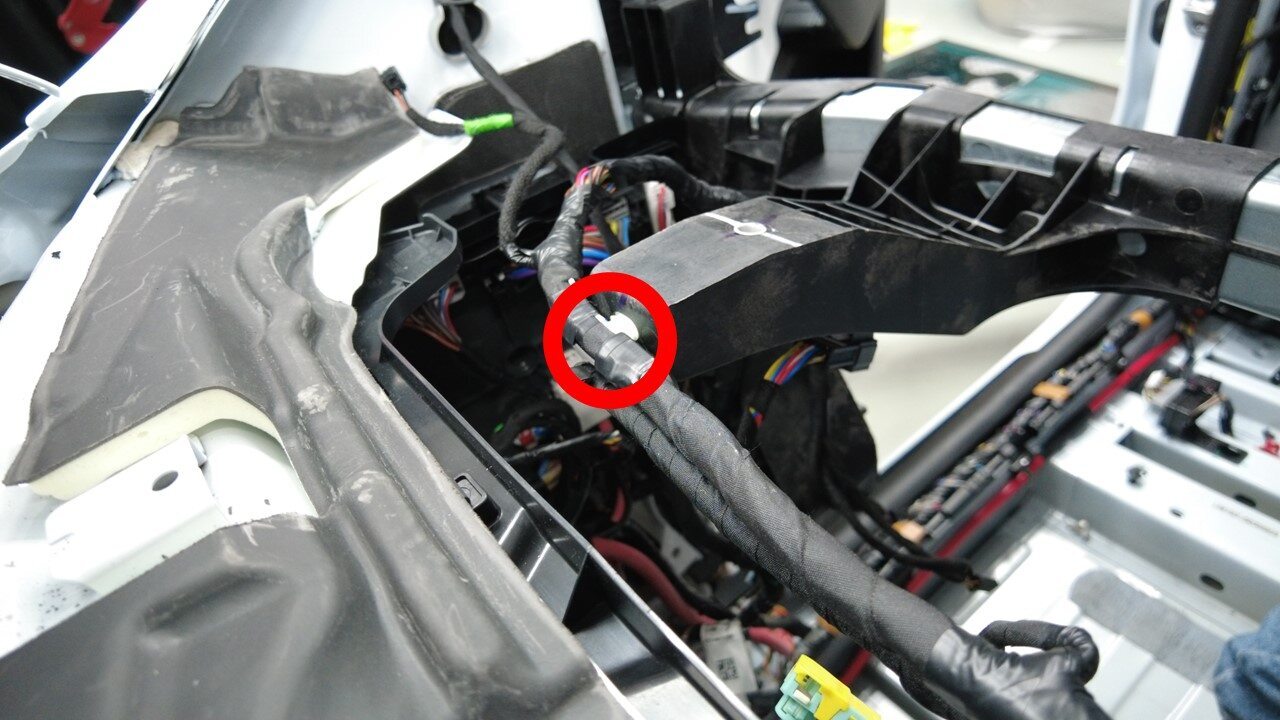

  20. 拆下将横梁固定到 HVAC 总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

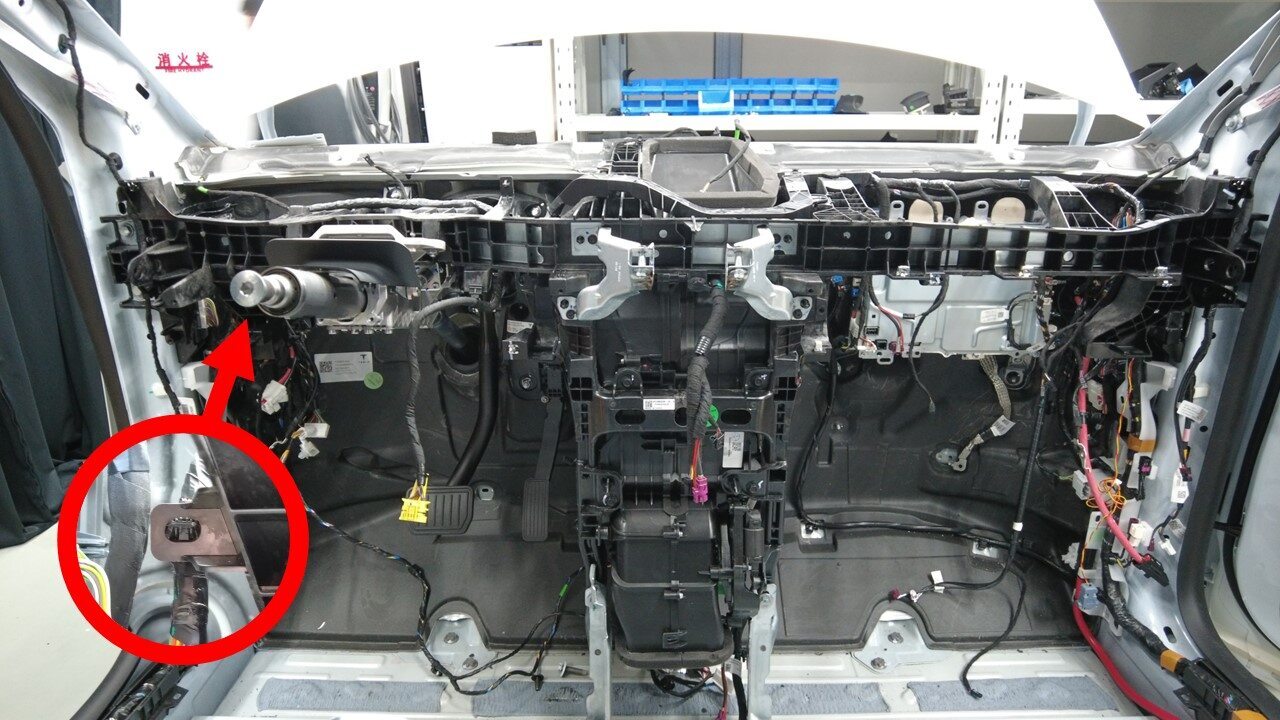

  21. 松开将横梁固定到前围篦板上部的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米 12 角组合扳手
    • 13 毫米 3/8 英寸钻头扩口爪形套筒

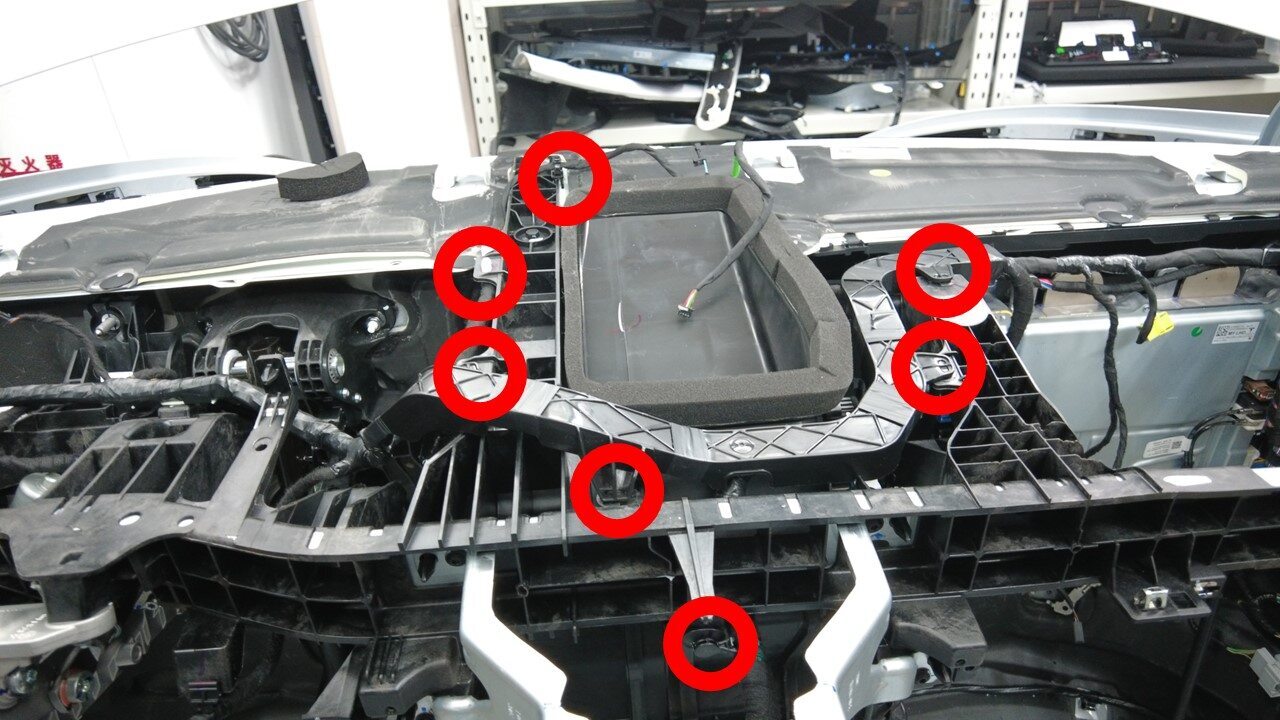

  22. 拆下将横梁固定到 HVAC 总成的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  23. 拆下雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))

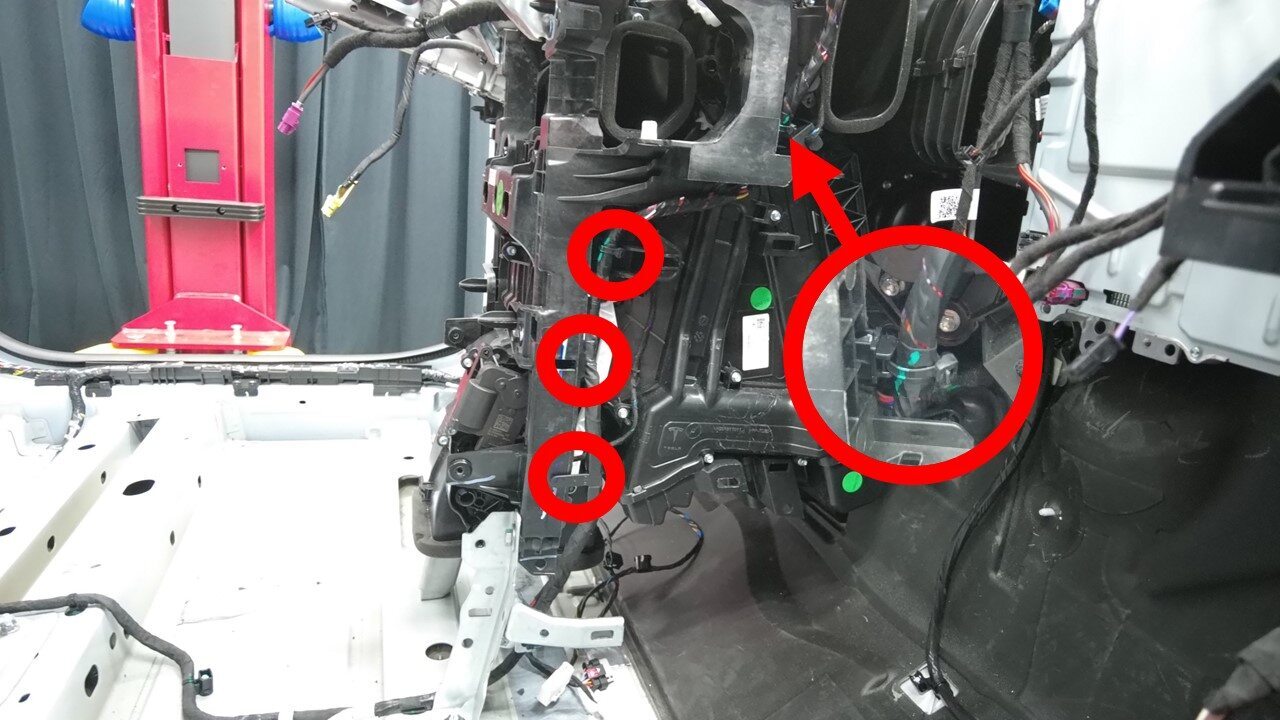

  24. 拆下将横梁固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

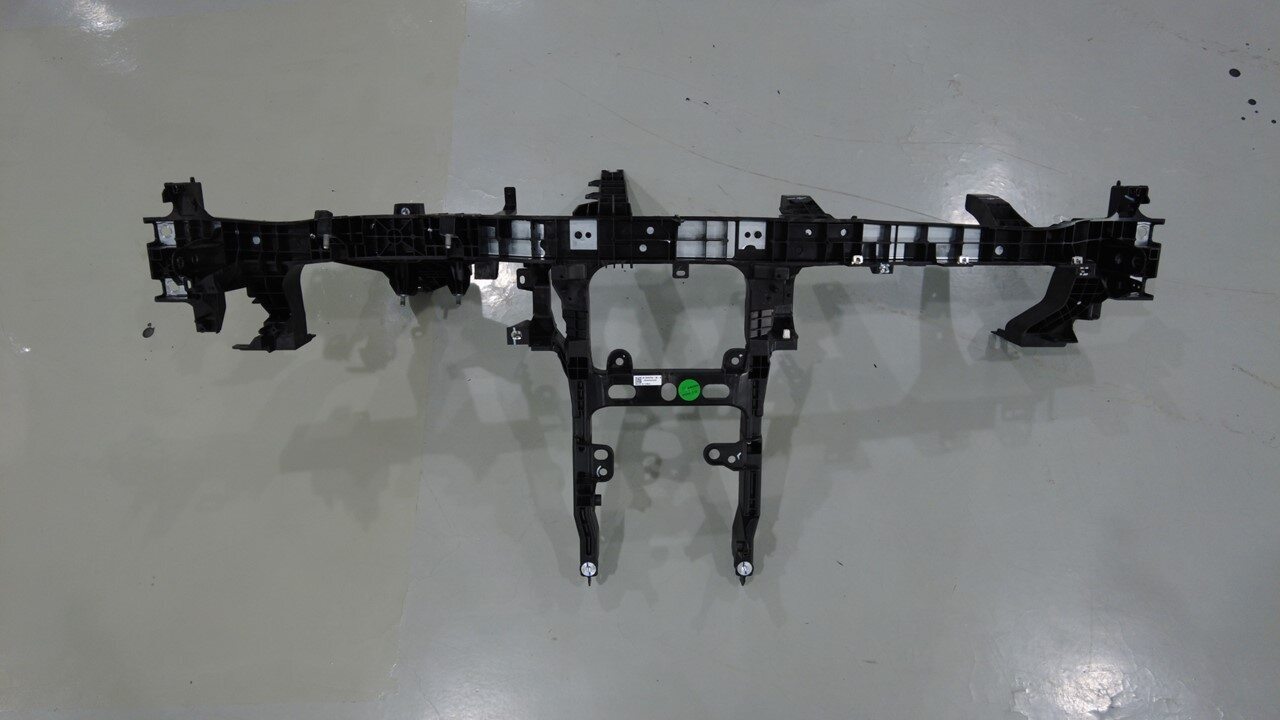

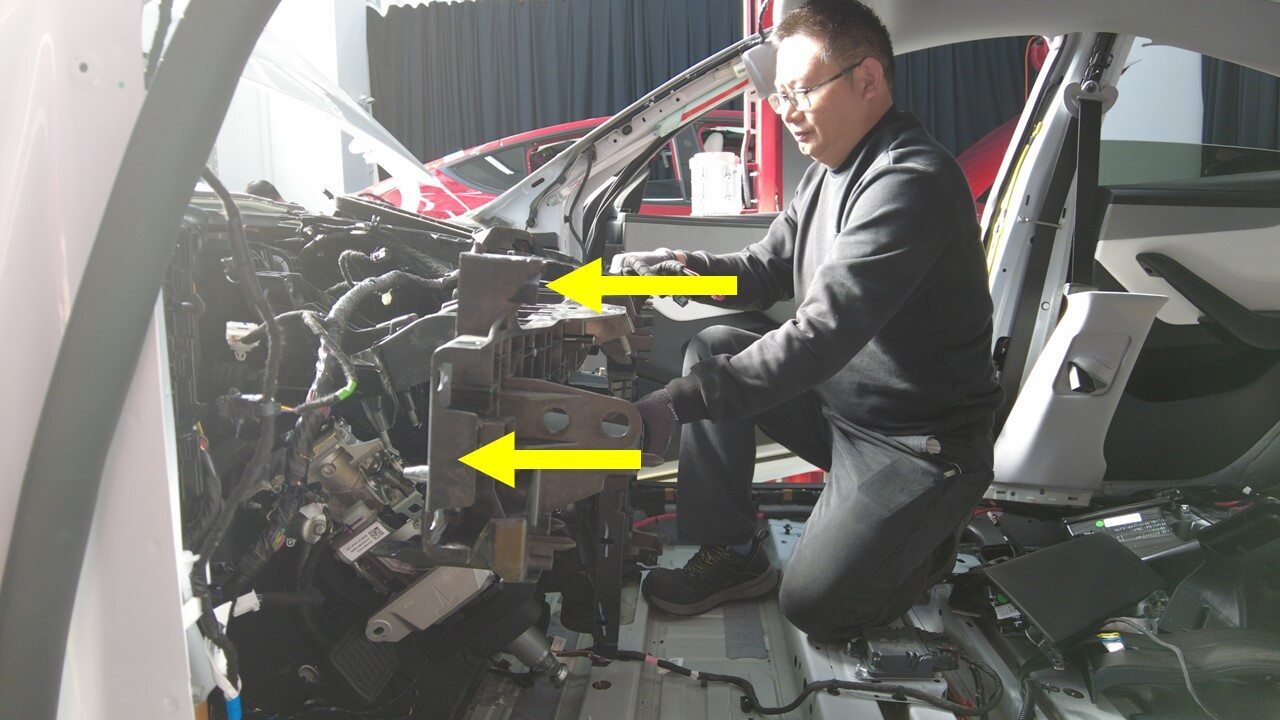

  25. 在协助下,将横梁从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    请留意固定销(5 个)。

安装

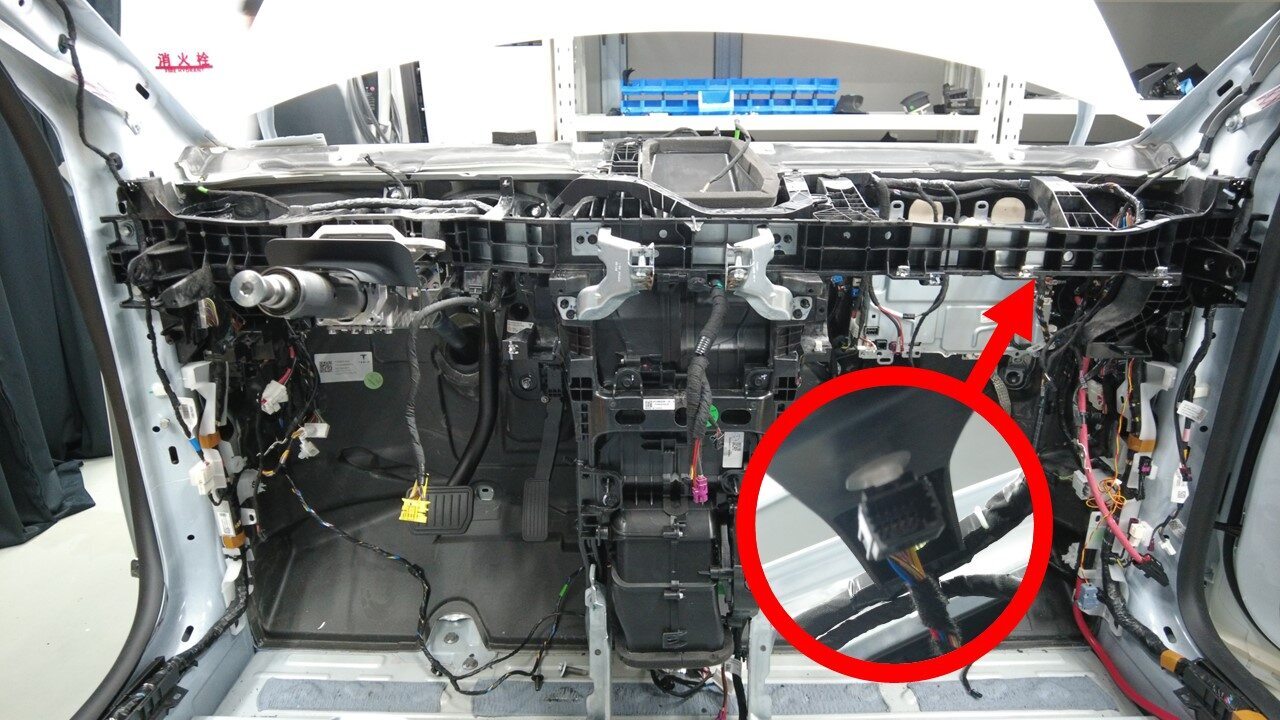

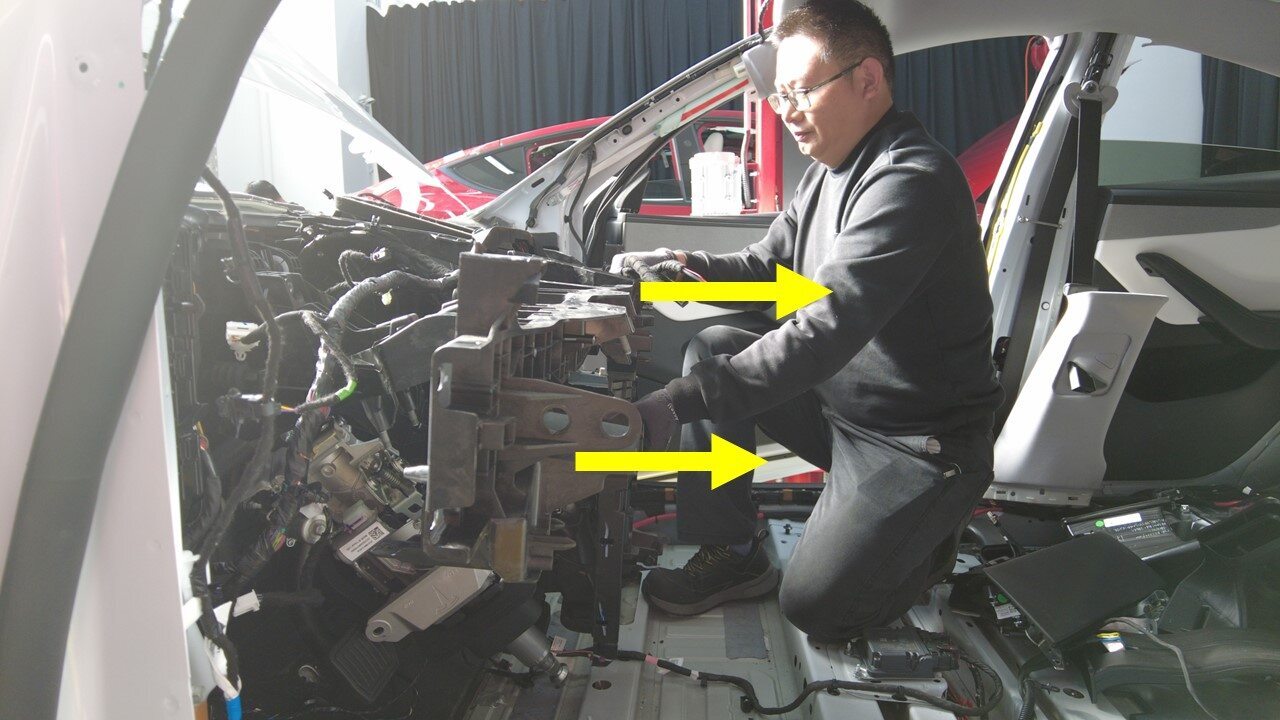

  1. 在协助下,将横梁上的固定销(5 个)与车身上的凹槽对齐,然后将横梁安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    确保线束未扭结。
  2. 安装将横梁固定到车身的螺栓(2 个)。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  3. 安装将左右横梁固定到 A 柱的螺栓(4 个)。
    29 Nm (21.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  4. 安装将横梁固定到 HVAC 总成的螺栓。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  5. 紧固将横梁固定到前围篦板上部的螺栓。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米 12 角组合扳手
    • 13 毫米 3/8 英寸钻头扩口爪形套筒
  6. 安装将横梁固定到 HVAC 总成的螺栓(4 个)。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  7. 安装仪表板右侧立板支架。请参阅仪表板立板支架 - 右 ((拆卸和更换))
  8. 安装仪表板左侧立板支架。请参阅仪表板立板支架 - 左 ((拆卸和更换))
  9. 安装显示屏左右支撑支架。请参阅支撑支架 - 显示屏 - LH(拆卸和更换)
  10. 安装将转向柱固定到横梁的螺母(4 个)。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  11. 将顶篷线束夹(2 个)安装到左侧 A 柱下部。
  12. 将线束夹安装到仪表板上靠近左侧控制器的位置。
  13. 将 HVAC 线束夹(2 个)安装到仪表板安装支架上。
  14. 安装将连接器固定到横梁的支架卡扣(2 个)。
  15. 将仪表板线束连接器安装到电动转向柱上。
  16. 将转向柱控制模块 (SCCM) 线束夹安装到横梁上。
  17. 将仪表板线束夹(4 个)和线束底座(4 个)安装到横梁上部。
  18. 将线束夹(4 个)安装到横梁下部。
  19. 将右侧线束连接器卡子安装到横梁上。
  20. 将右侧线束夹(2 个)安装到横梁上。
  21. 将顶篷线束夹安装到右侧 A 柱下部。
  22. 安装前围上盖板泡沫。请参阅仪表板 - 前围上盖板泡沫垫 ((拆卸和更换))
  23. 安装仪表板左侧气波管道。请参阅仪表板 - 气流风管 - 左 ((拆卸和更换))
  24. 安装中控台总成。请参阅中控台 2.0 ((拆卸和安装))
  25. 安装雨刮器模块。请参阅 雨刮器模块 - LHD ((拆卸和更换))
