前备箱盖撞销 ((拆卸和更换))

校正代码 1133040302 FRT 0.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 前备箱盖撞销 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱盖撞销固定到前备箱盖的螺栓（2 个）
18 Nm (13.3 lbs-ft)
  • 10 毫米套筒
 重复使用

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 打开前备箱盖。

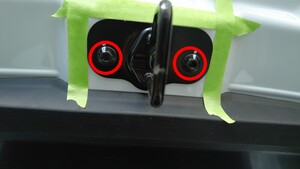

  3. 使用遮蔽胶带在前备箱盖总成上标记前备箱盖撞销的位置。

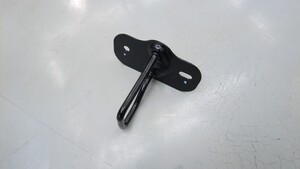

  4. 拆下将前备箱盖撞销固定到前备箱盖的螺栓（2 个），然后将撞销从前备箱盖上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒

安装

  1. 将撞销安装到前备箱盖上，但此时切勿紧固螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    以遮蔽胶带和前备箱盖压痕为参照。
  2. 关闭前备箱盖，然后使用间隙和齐平度工具验证对齐程度是否在规格范围内。
  3. 打开前备箱盖，按需调节撞销位置。
  4. 重复执行第2和第3步，直至完全对齐。
  5. 完全紧固螺栓。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
  6. 揭下遮蔽胶带，然后关闭前备箱盖。
  7. 升起左前车窗，关闭左前车门。
