高压电池仓线束 ((拆卸和安装))

校正代码 4450010202 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  2. 拆下高压电池后滑板。请参阅高压电池总成 - 滑板 - 后(拆卸和更换)
  3. 在高压电池右后侧下方放置一个冷却液排放容器。

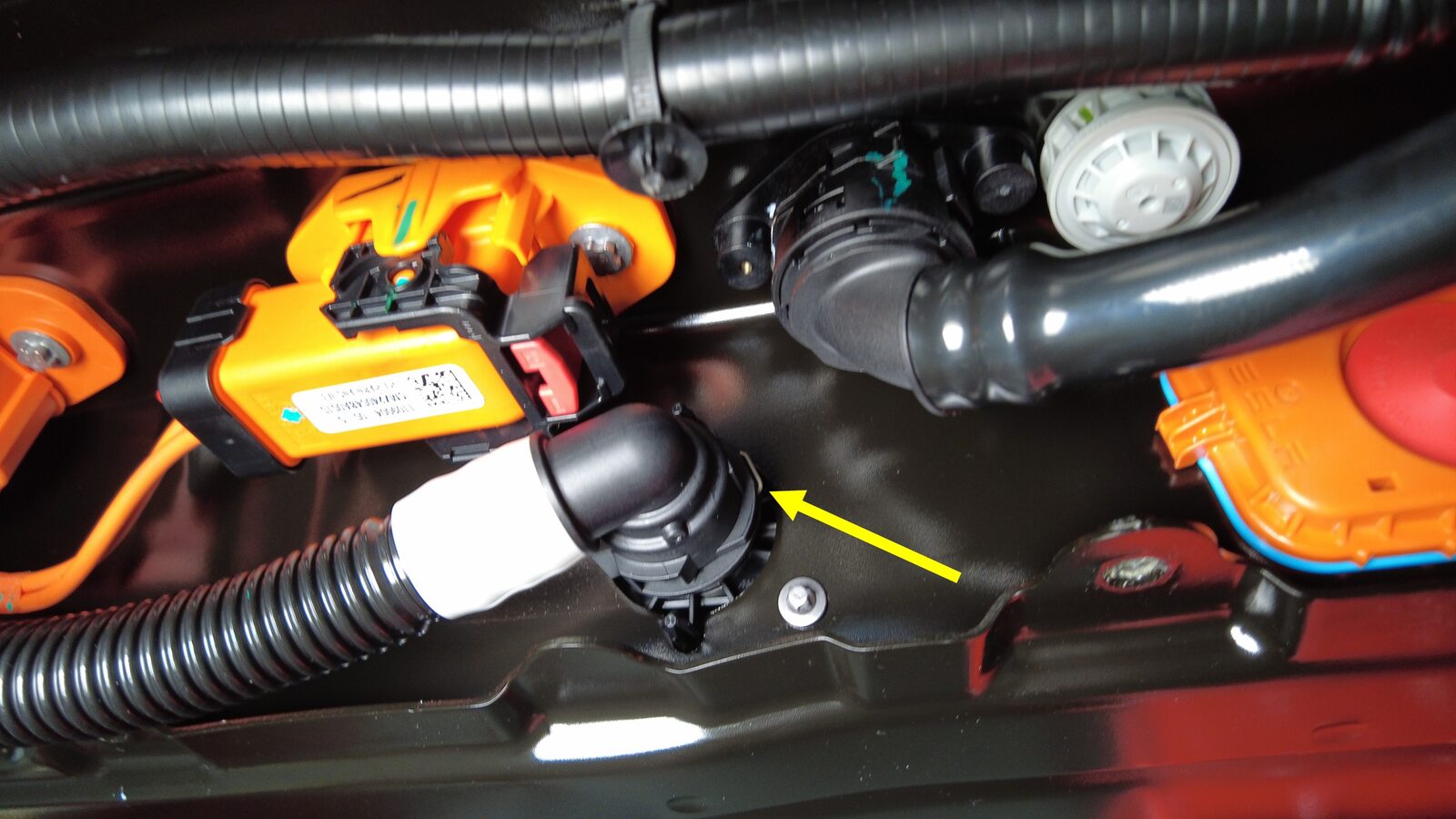

  4. 将右侧冷却液软管从高压电池后部断开,然后立即堵住接头端部,以免冷却液流失。
  5. 将冷却液排放容器从高压电池右后侧下方移走。
  6. 将空调高压线束连接器从高压电池右后侧断开。
    Informational PurposesAn informational icon, calling your attention

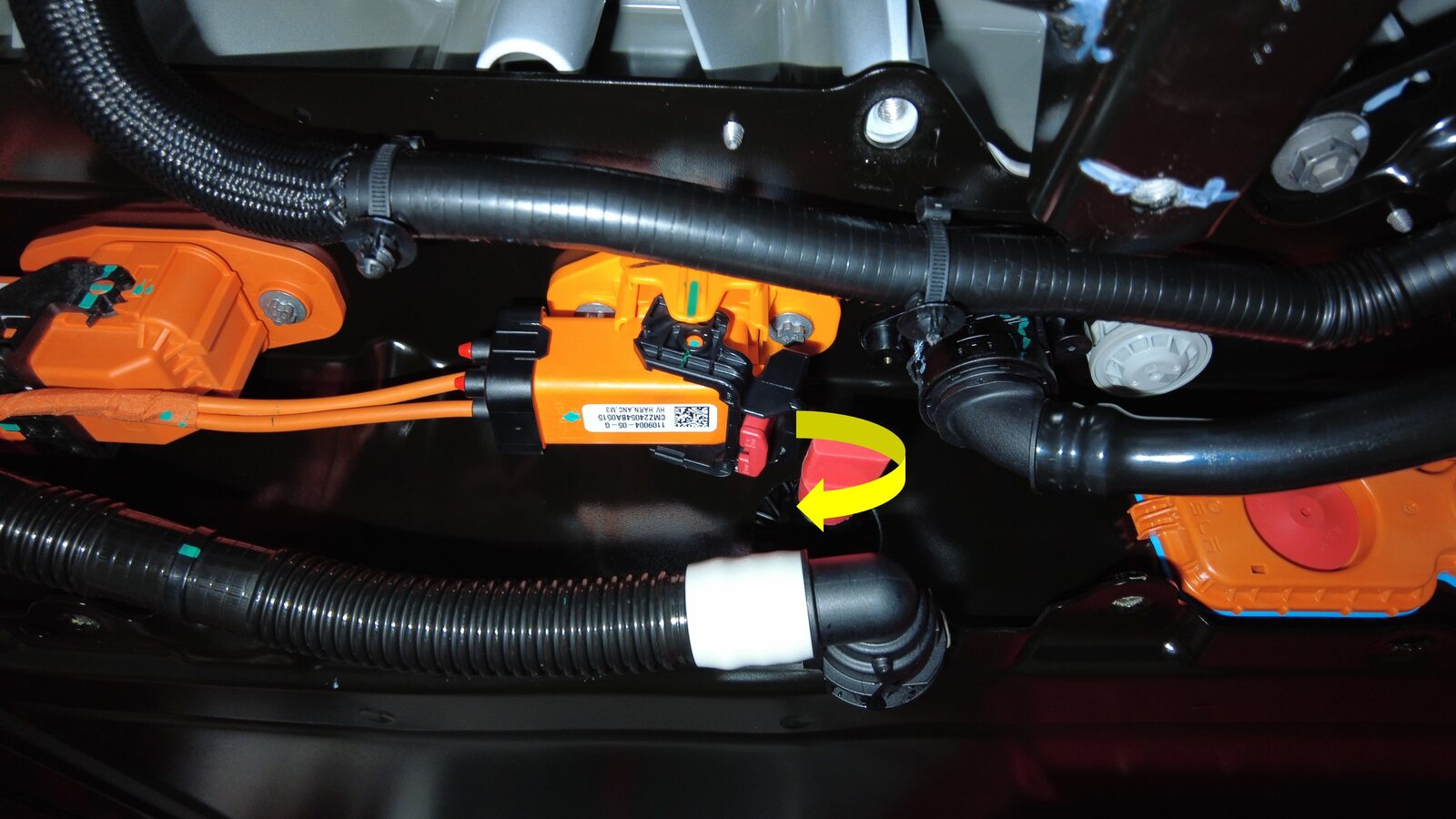

    松开黑色锁杆前,先松开红色锁片。
  7. 拆下高压电池前滑板。请参阅前防滑板 ((拆卸和更换))
  8. 断开空调压缩机高压线束连接器。
    Informational PurposesAn informational icon, calling your attention

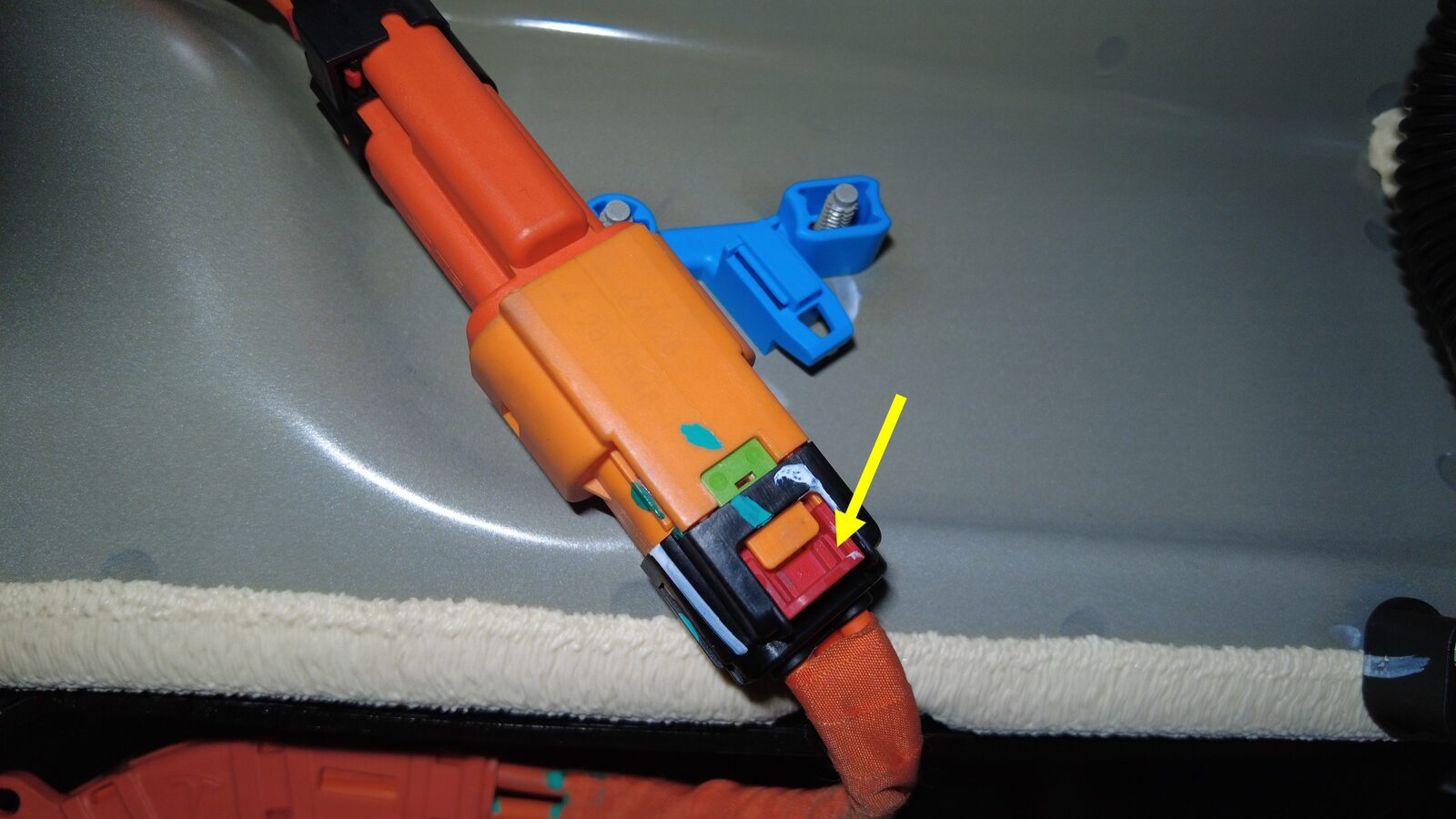

    将红色锁片拉离连接器以分离该锁片,然后按压橙色锁片并将连接器向外拉动,再按压绿色锁片以松开连接器。

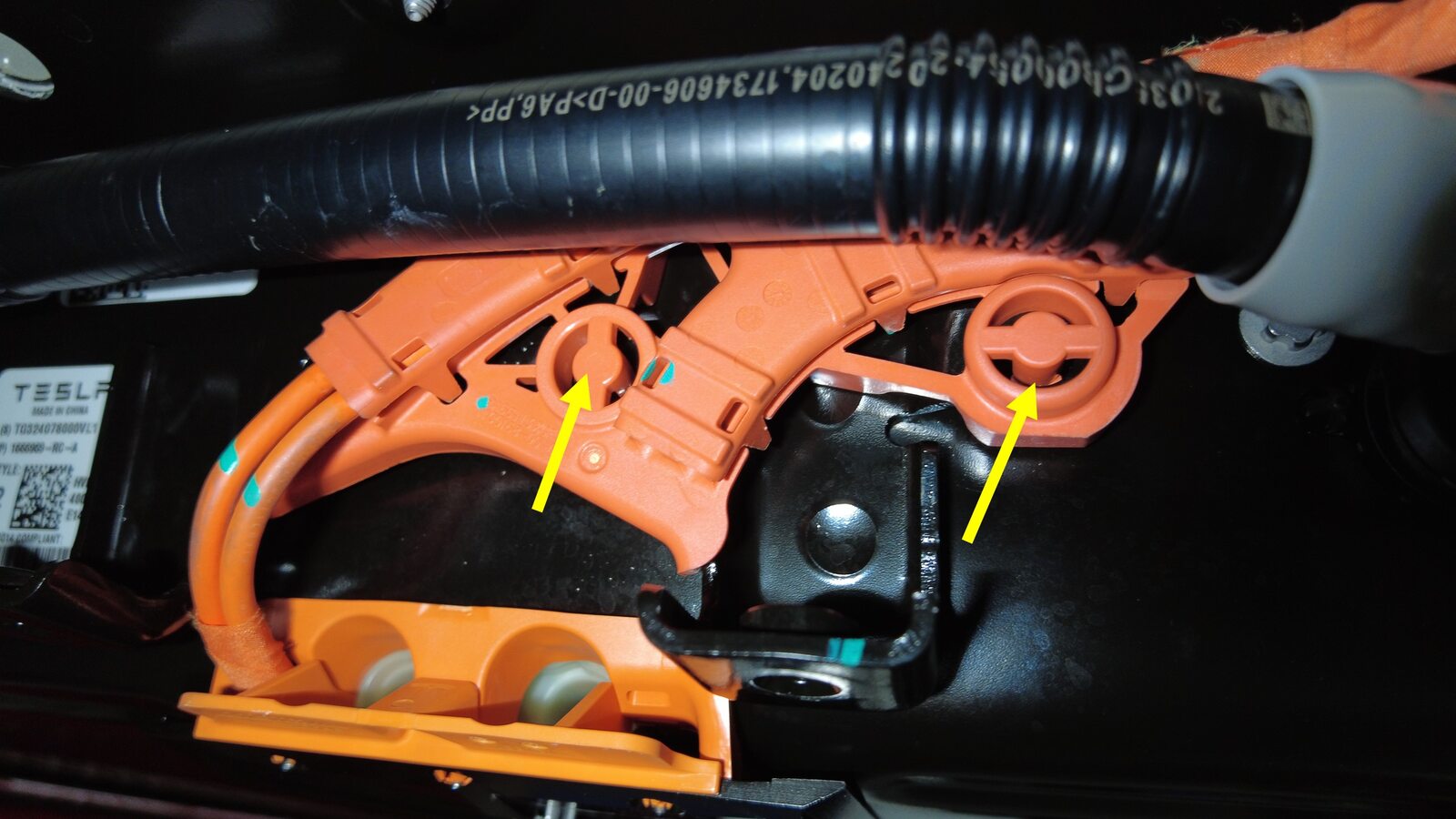

  9. 拆下将辅助线束支架固定到高压电池前部的卡子(2 个)。
  10. 向下拉动辅助线束,将其从歧管管道和高压电池下方拆下。

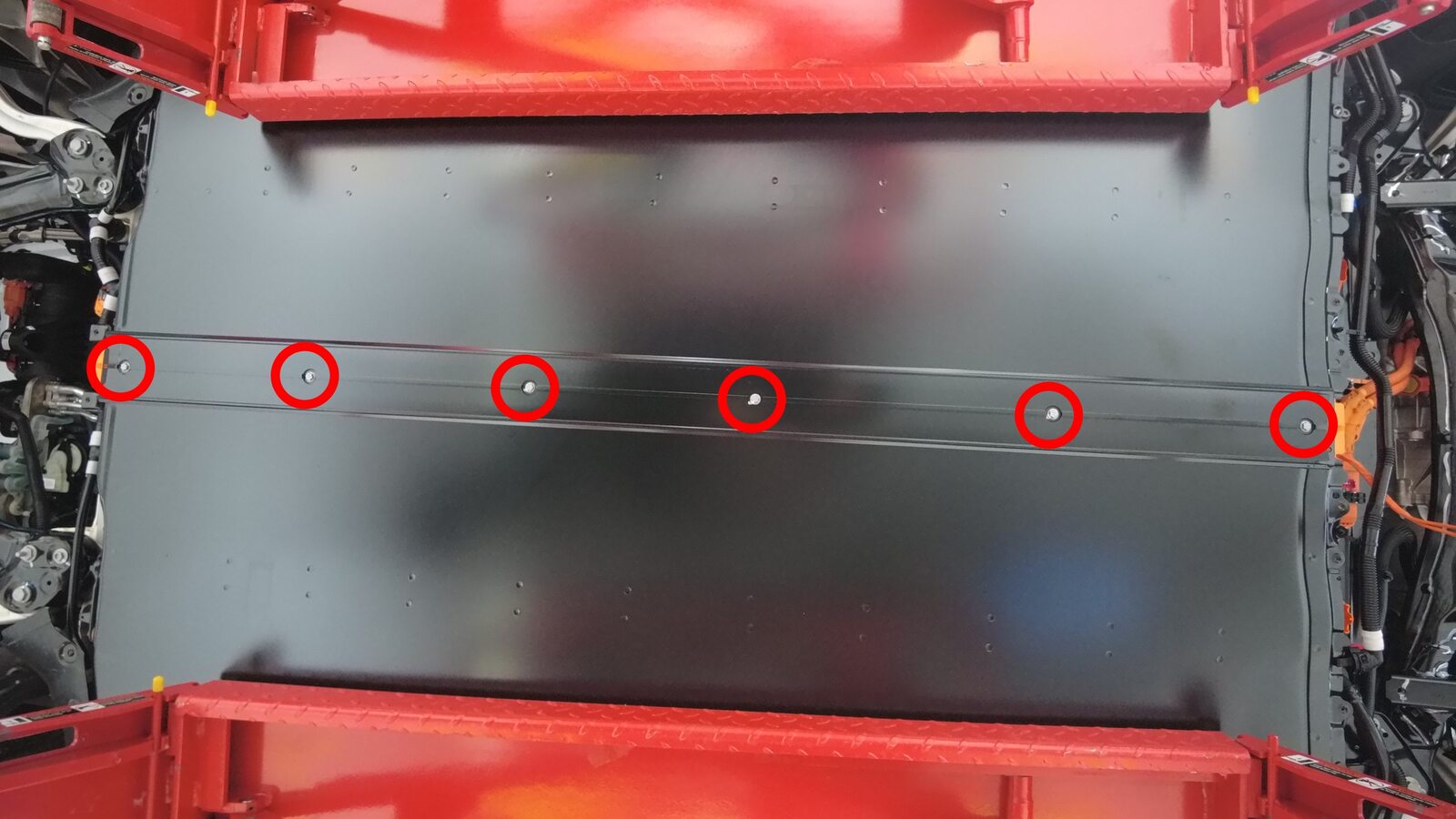

  11. 在协助下,拆下将中间滑板盖固定到高压电池的螺栓(6 个)。
    Informational PurposesAn informational icon, calling your attention
    两端螺母是短螺母,中间螺母是长螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 Plus EP14
  12. 将上盖板从中间滑板盖前驱动单元和后驱动单元侧拆下。请参阅支架 - 高压 - 滑板 - 顶部(拆卸和更换)

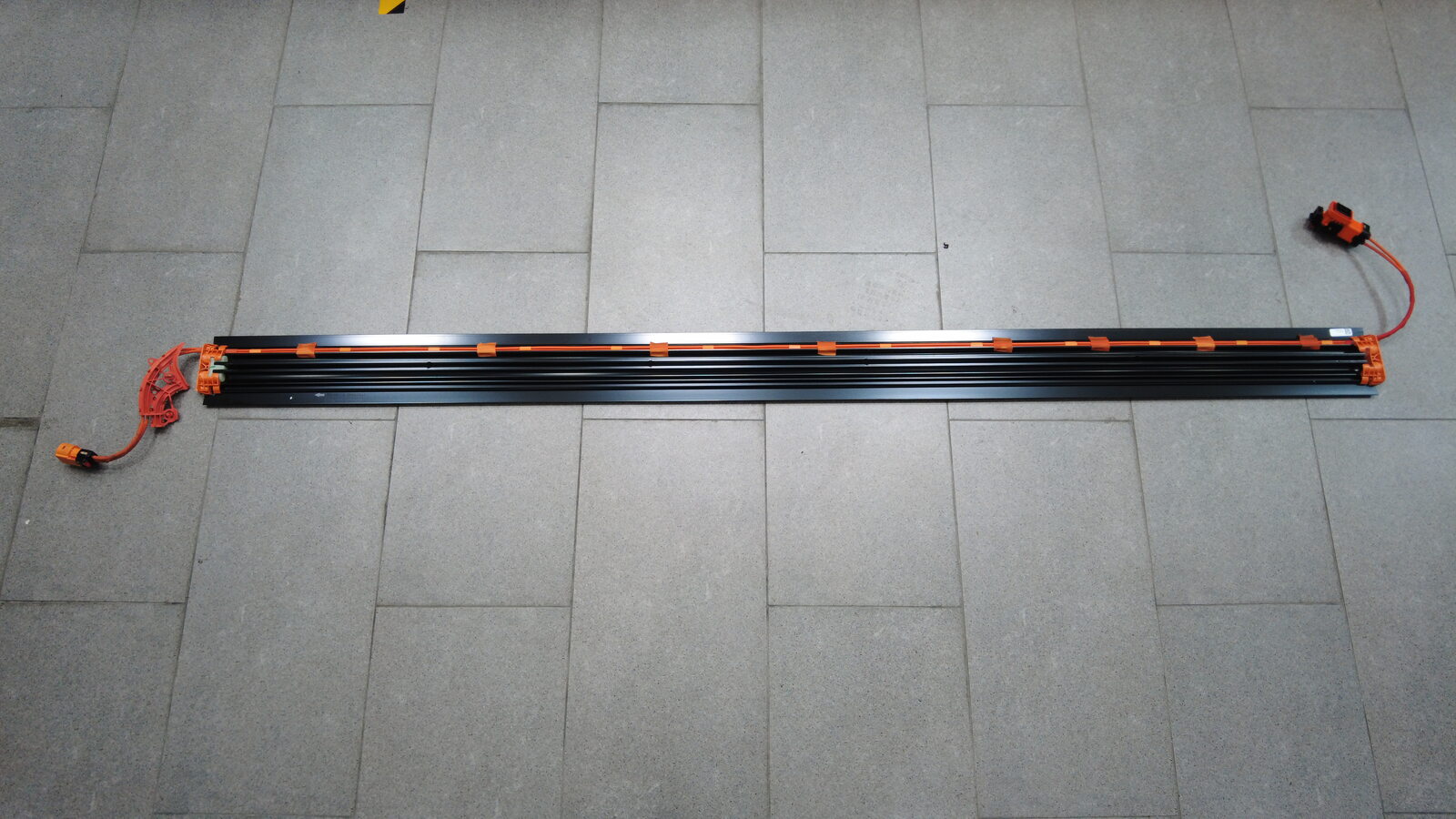

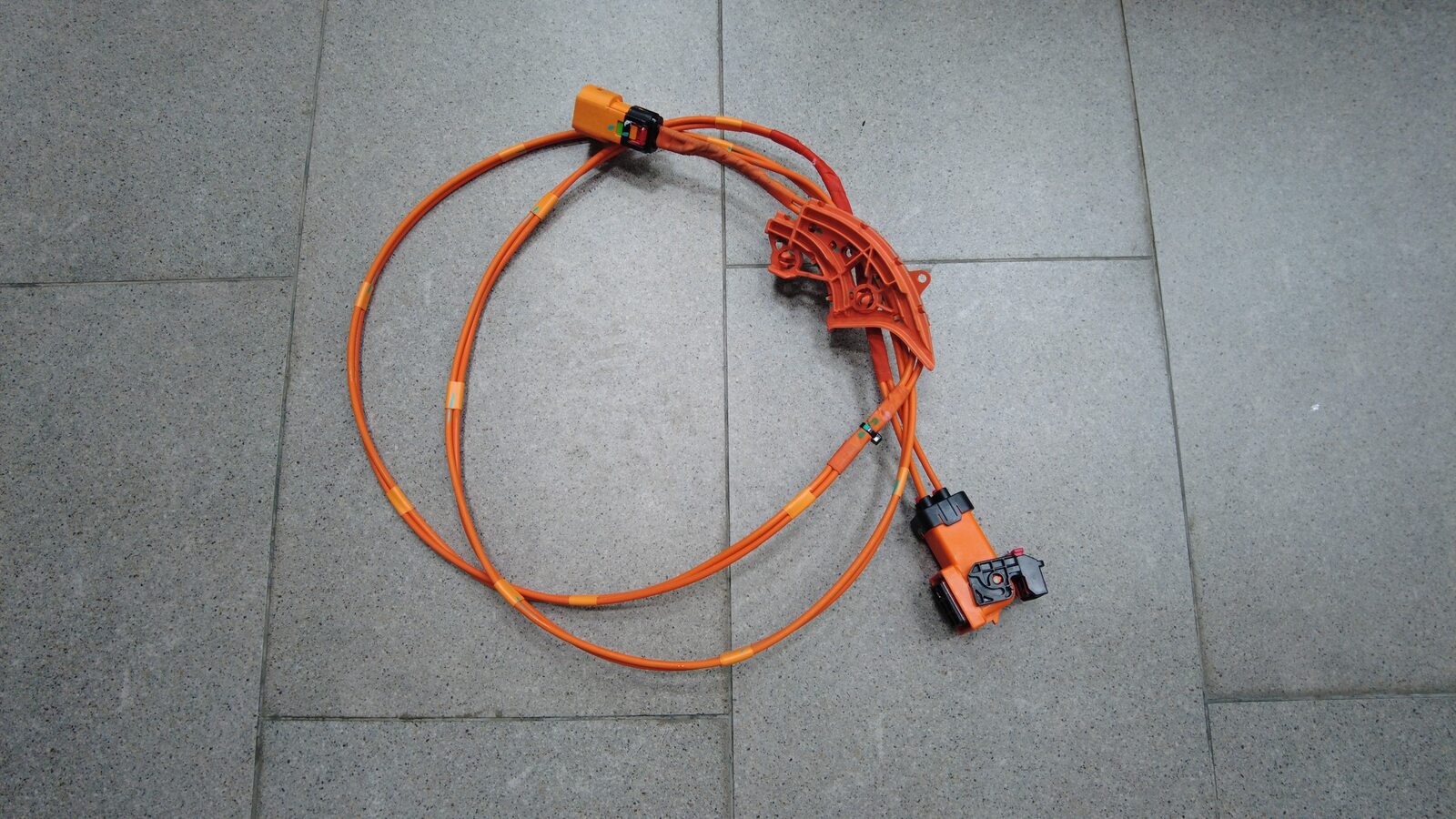

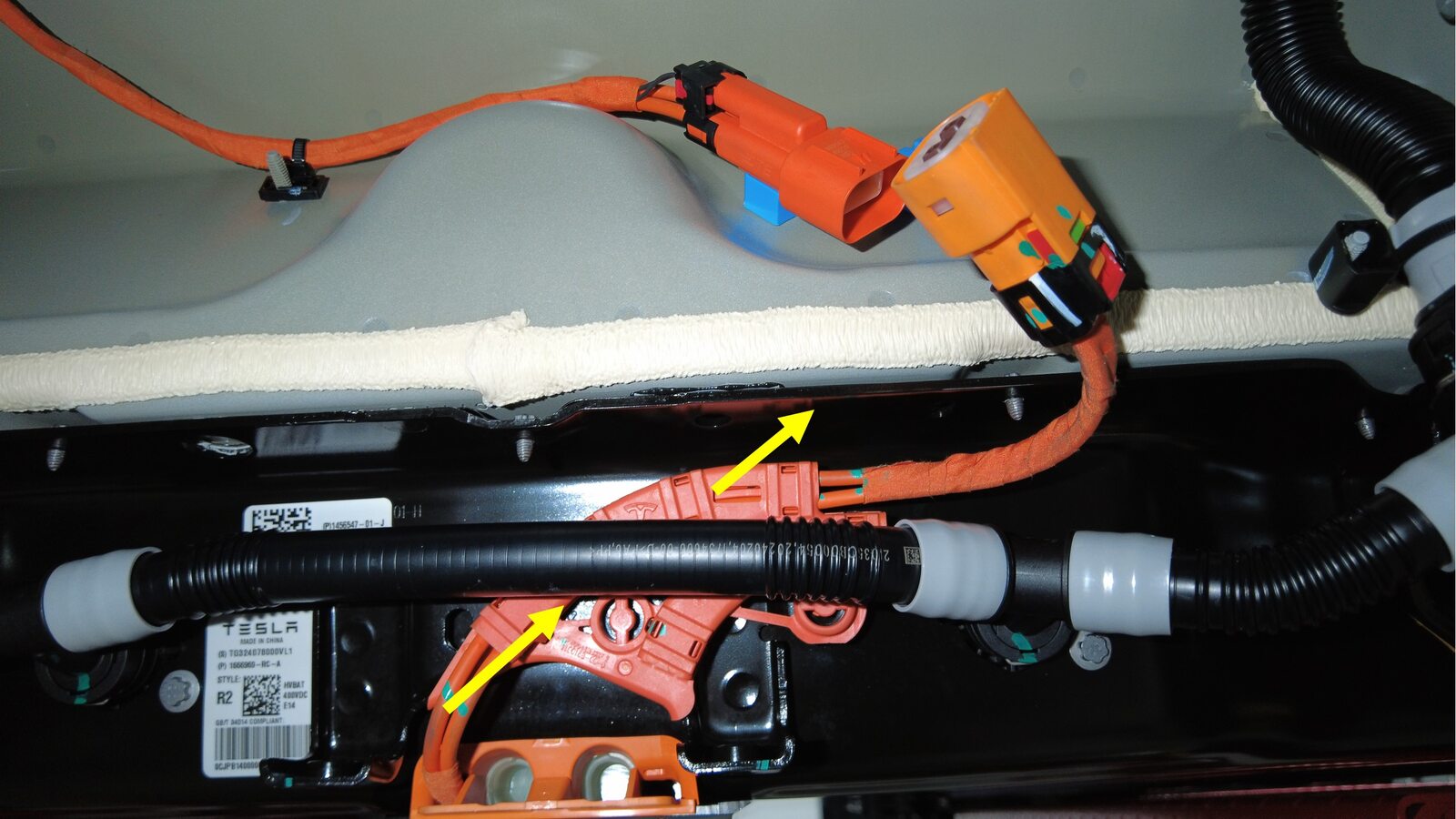

  13. 拆下高压辅助线束。

安装

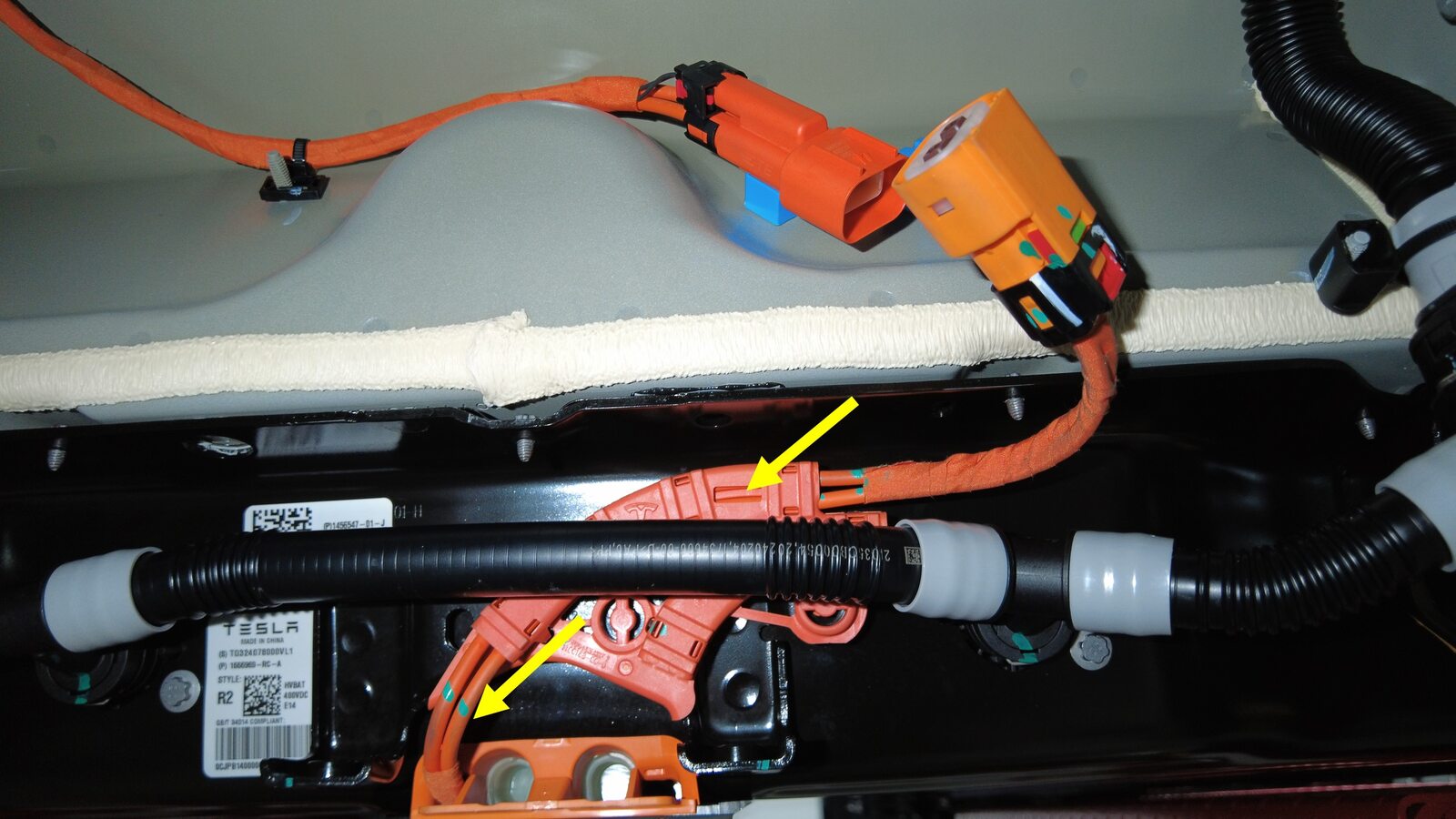

  1. 将高压辅助线束放置在高压电池中间滑板上。
    Informational PurposesAn informational icon, calling your attention

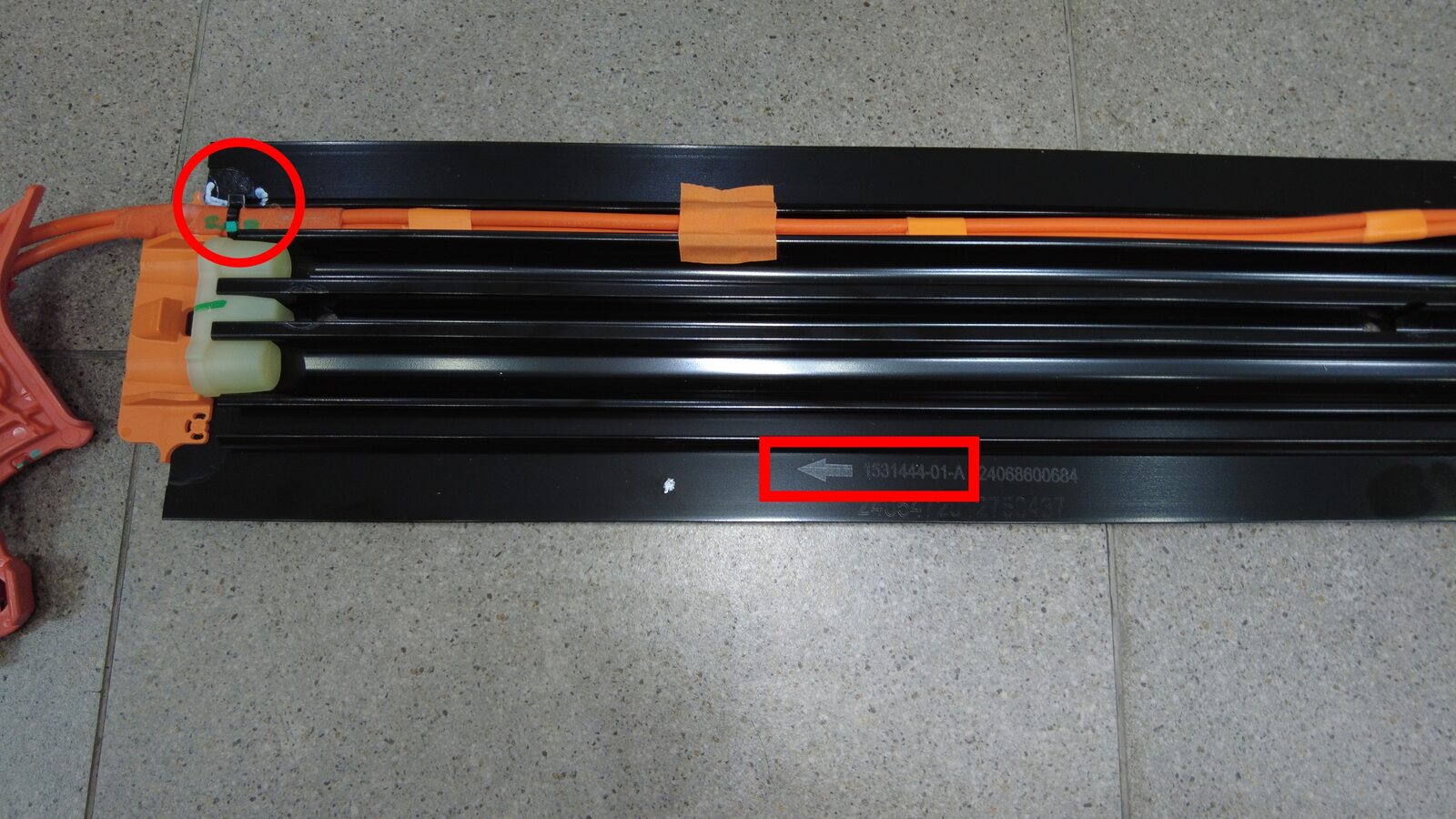

    确保安装方向与中间滑板盖上箭头所示方向一致。
    Informational PurposesAn informational icon, calling your attention
    使用扎带作为布线起点。
  2. 将上盖板安装到中间滑板盖前驱动单元和后驱动单元侧。请参阅支架 - 高压 - 滑板 - 顶部(拆卸和更换)
  3. 在协助下,安装将中间滑板盖固定到高压电池的螺栓(6 个)。
    34 Nm (25.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    两端螺母是短螺母,中间螺母是长螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 Plus EP14
  4. 将辅助线束向上布设至歧管管道和高压电池下方。
  5. 安装将辅助线束支架固定到高压电池前部的卡子(2 个)。
  6. 连接空调压缩机高压线束连接器。
    Informational PurposesAn informational icon, calling your attention
    连接器就位并发出清晰的锁止声后,推动红色锁片以再次锁止连接器。
  7. 安装高压电池前滑板。请参阅前防滑板 ((拆卸和更换))
  8. 将空调高压线束连接器连接到高压电池右后侧。
    Informational PurposesAn informational icon, calling your attention
    将连接器与接头保持水平,然后向上均匀用力,将其紧固。旋转控制臂并紧固锁片。确认闩锁已完全紧固且未损坏。
  9. 取下接头端部的塞子,然后将右侧冷却液软管连接到高压电池后部。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全紧固。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行真空加注。
  10. 安装高压电池后滑板。请参阅高压电池总成 - 滑板 - 后(拆卸和更换)
  11. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  12. 连接低压电池电源。请参阅低压电源(断开和连接)
  13. 重新加注冷却系统。请参阅冷却系统(部分充注和排气) (Modify)
  14. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
