高压系统 - 充电系统输入 - 充电接口 - 充电接口盖板

校正代码44010105020.5 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076921-00-A 绝缘万用表,Fluke 1587(欧洲、中东和非洲地区)
  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试仪
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保高压绝缘手套未过期。
  • 北美:高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。如果手套未在测试日期后的 12 个月内使用,则在使用前必须再次进行测试。
  • 欧洲:等级为 0 (1000V) 的高压绝缘手套无有效期,只要通过使用前评估和定期检查即可使用。
  • 亚太地区:遵循高压绝缘手套制造商提供的失效日期,并且:
    • 仅限中国大陆:依照 GB/T 17622,每 6 个月对手套进行一次测试。

扭矩规格

表 1. 扭矩规格高压系统 - 充电系统输入 - 充电接口 - 充电接口盖板
描述 扭矩值 推荐工具 重复使用/更换 备注
将充电接口总成固定到车辆的螺栓(3 个)
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 10 毫米深套筒
    • 无绳棘轮/冲击钻
重复使用
将充电接口母排引线固定到充电接口总成的螺母(2 个)
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 10 毫米深套筒
    • 无绳棘轮/冲击钻
  • 1/4 英寸钻头绝缘扭矩扳手,扭矩 2-10 Nm。TPN 1785247-00-A
  • 电工保护手套
重复使用 螺母已压紧垫圈;如果需要过大的力来固定母排,则母排可能已弯曲。检查母排是否损坏,必要时进行更换。

拆卸

  1. 拆下充电接口控制器。请参阅高压系统 - 充电系统输入 - 充电接口 - 充电接口控制器
  2. 拆下充电接口安全盖。

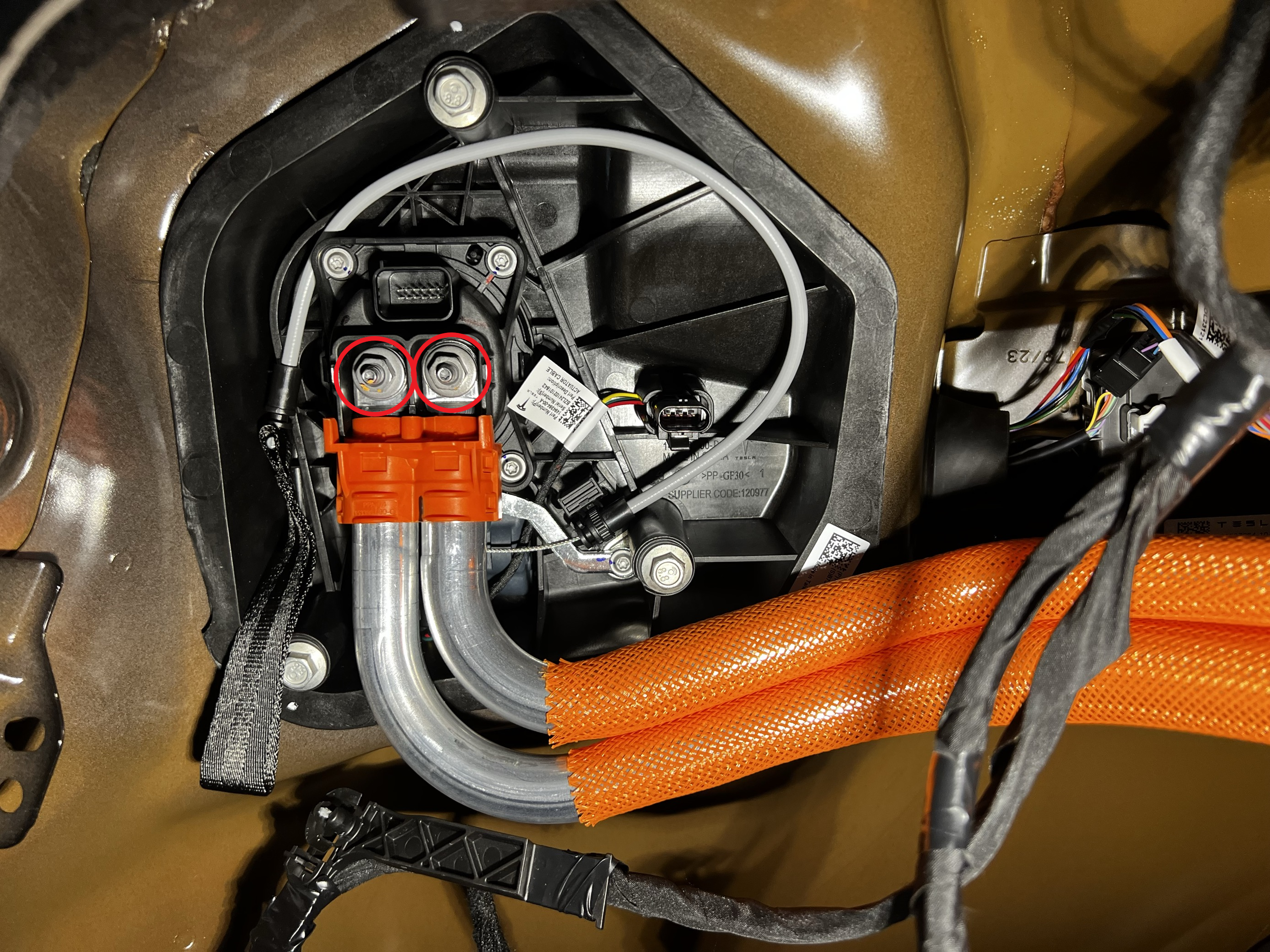

  3. 拆下将充电接口母排固定到充电接口的紧固件,然后将母排引线从螺柱上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米深套筒
      • 无绳棘轮/冲击钻
    • 1/4 英寸钻头绝缘扭矩扳手,扭矩 2-10 Nm。TPN 1785247-00-A
    • 电工保护手套

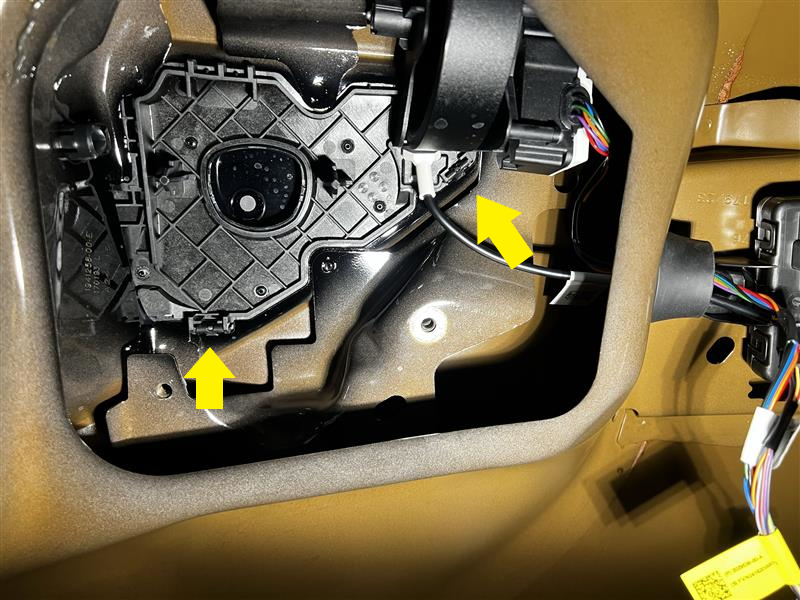

  4. 将左侧车身线束从后车身上松开并置于一旁。

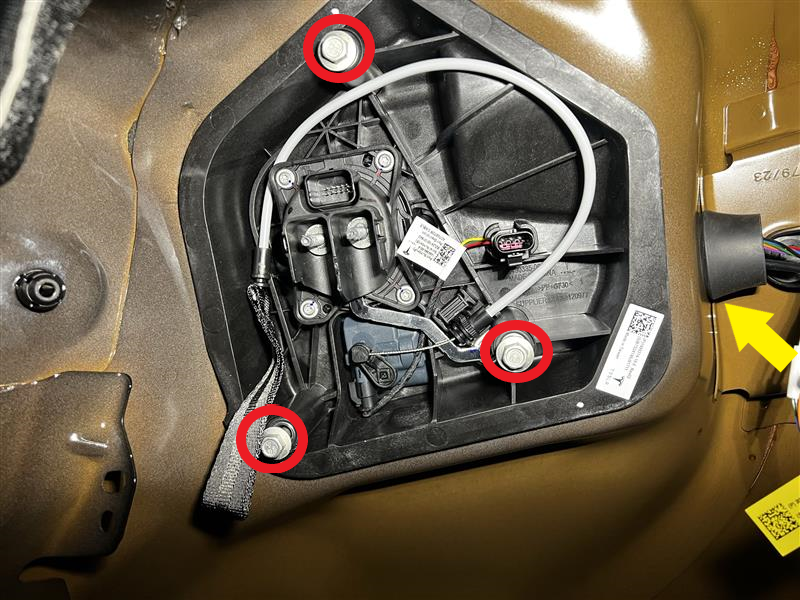

  5. 拆下充电接口总成。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米深套筒
      • 无绳棘轮/冲击钻

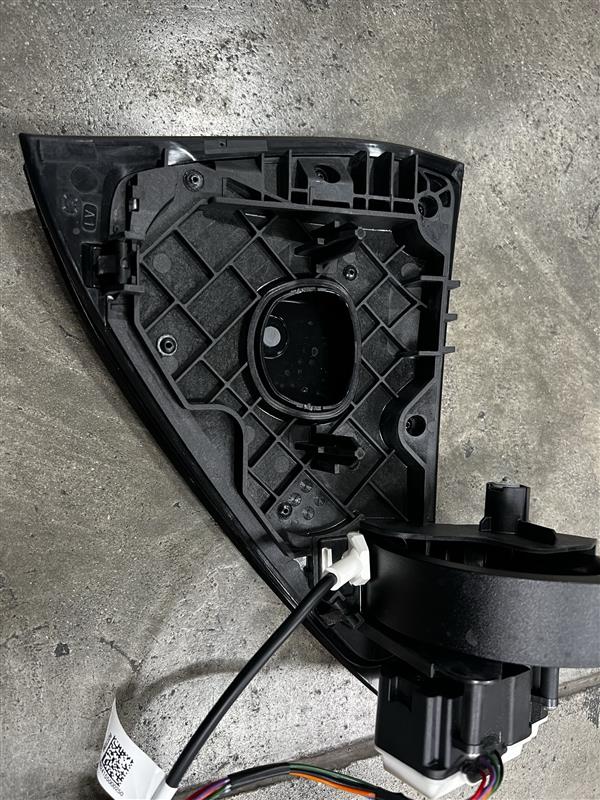

  6. 拆下充电接口盖板。

安装

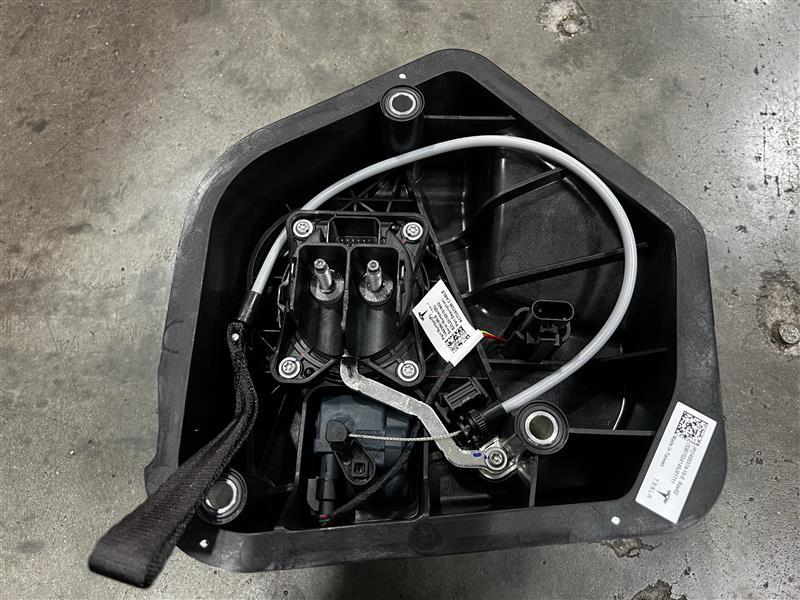

  1. 如果将重新安装同一充电接口,请使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头,然后等待风干 1 分钟。
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步骤,因为新的充电接口已预先涂抹了导电膏。
    Informational PurposesAn informational icon, calling your attention
    TIp
    使用塑料饰板工具,将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。

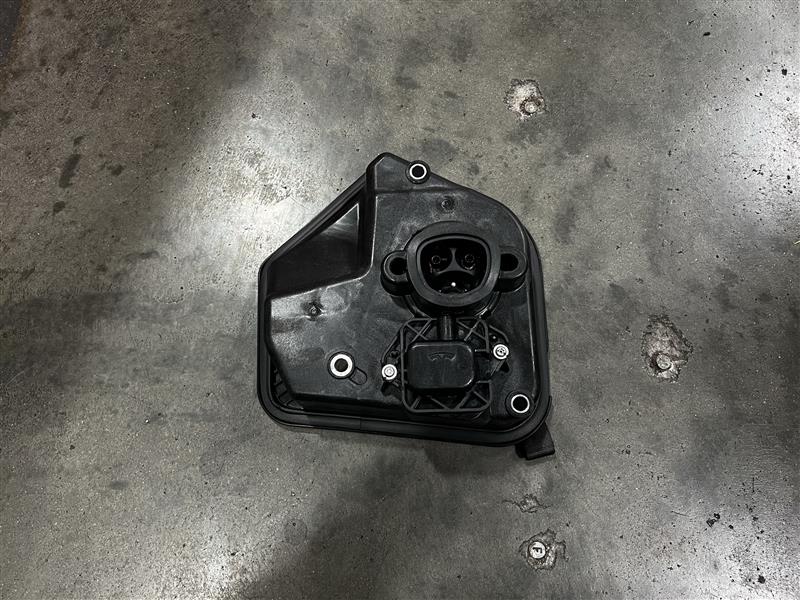

  2. 拆下充电接口盖板。
  3. 安装充电接口总成。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米深套筒
      • 无绳棘轮/冲击钻

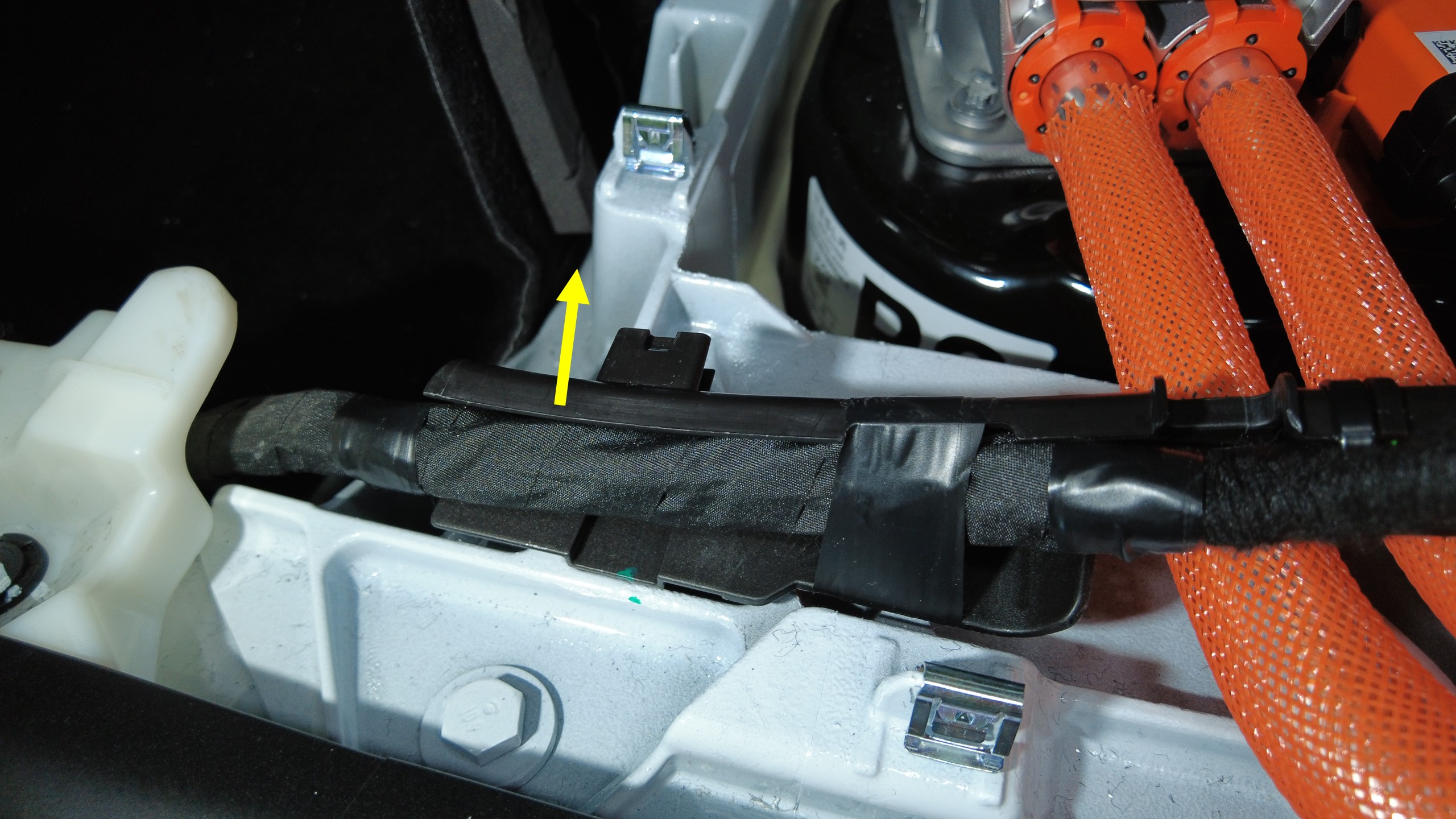

  4. 将左侧车身线束安装到后车身上。
  5. 在母排引线背面涂敷 Penetrox。
  6. 将充电接口母排引线安装到充电接口总成上。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米深套筒
      • 无绳棘轮/冲击钻
    • 1/4 英寸钻头绝缘扭矩扳手,扭矩 2-10 Nm。TPN 1785247-00-A
    • 电工保护手套
  7. 佩戴高压绝缘手套和皮质外手套。
  8. 在充电接口处,使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.270 毫欧(270 微欧)。如果电阻测量值高于 0.270 毫欧(270 微欧),请根据情况上报 Toolbox 会话。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  9. 安装充电接口安全盖。
  10. 安装充电接口控制器。请参阅高压系统 - 充电系统输入 - 充电接口 - 充电接口控制器
