仪表板除霜盖板 - 左 ((拆卸和更换))

校正代码 1405020902 FRT 1.15 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 仪表板除霜盖板 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧除霜风管固定到仪表板上部总成的螺钉（2 个）
0.9 Nm (8 lbs-in)
  • 梅花 T20 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 在协助下，松开锁片，将仪表板上部支架总成从车辆上拆下。请参阅总成 - 仪表板 - 上（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿分离上部支架总成上的部件。将整个总成从车辆上拆下即可。

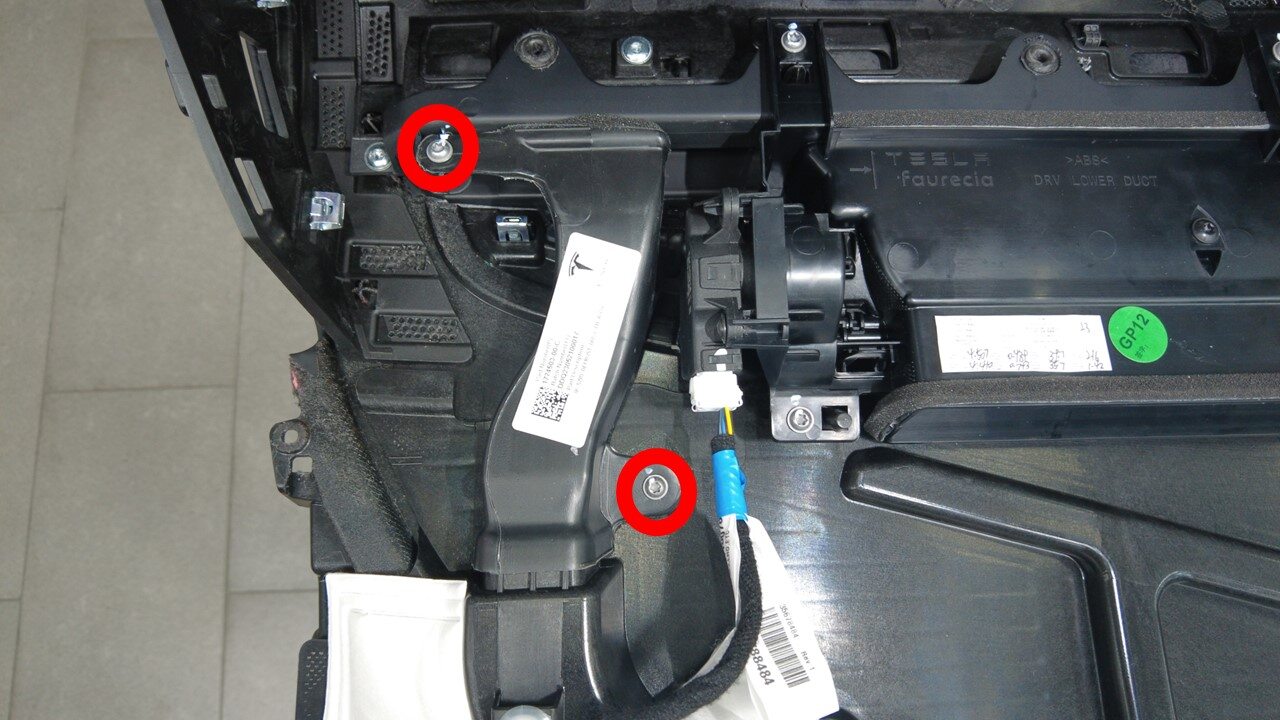

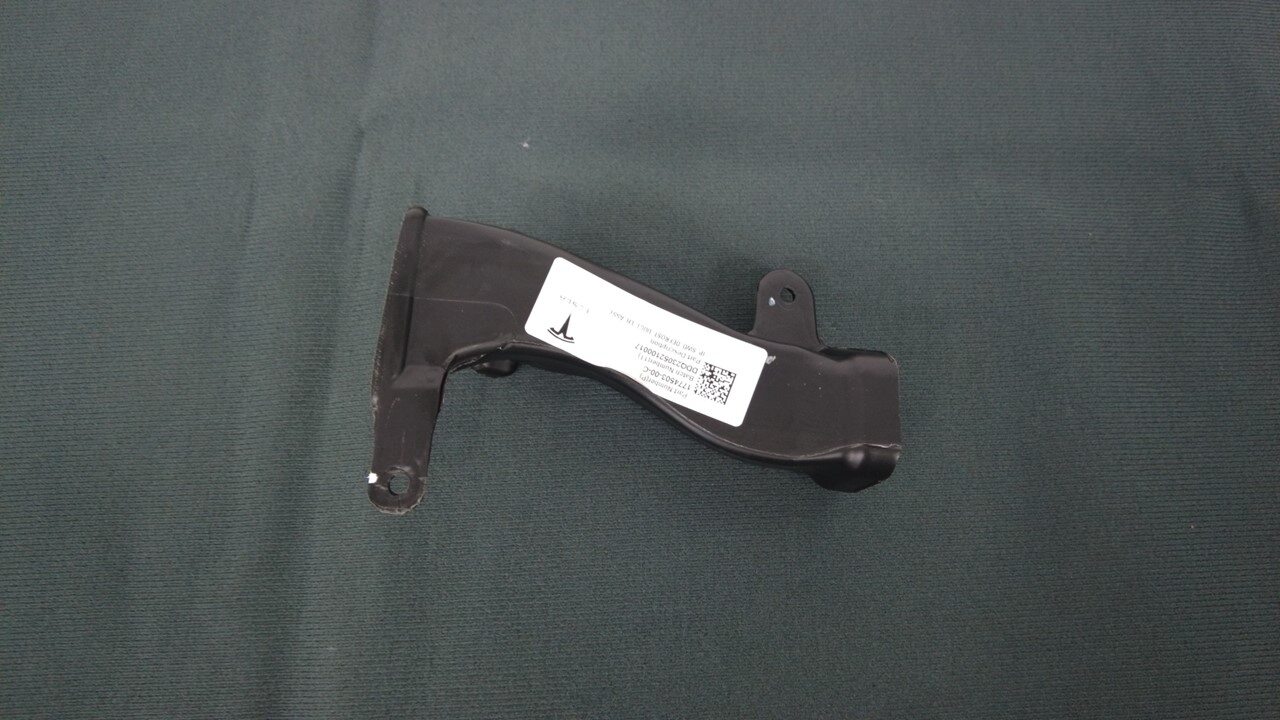

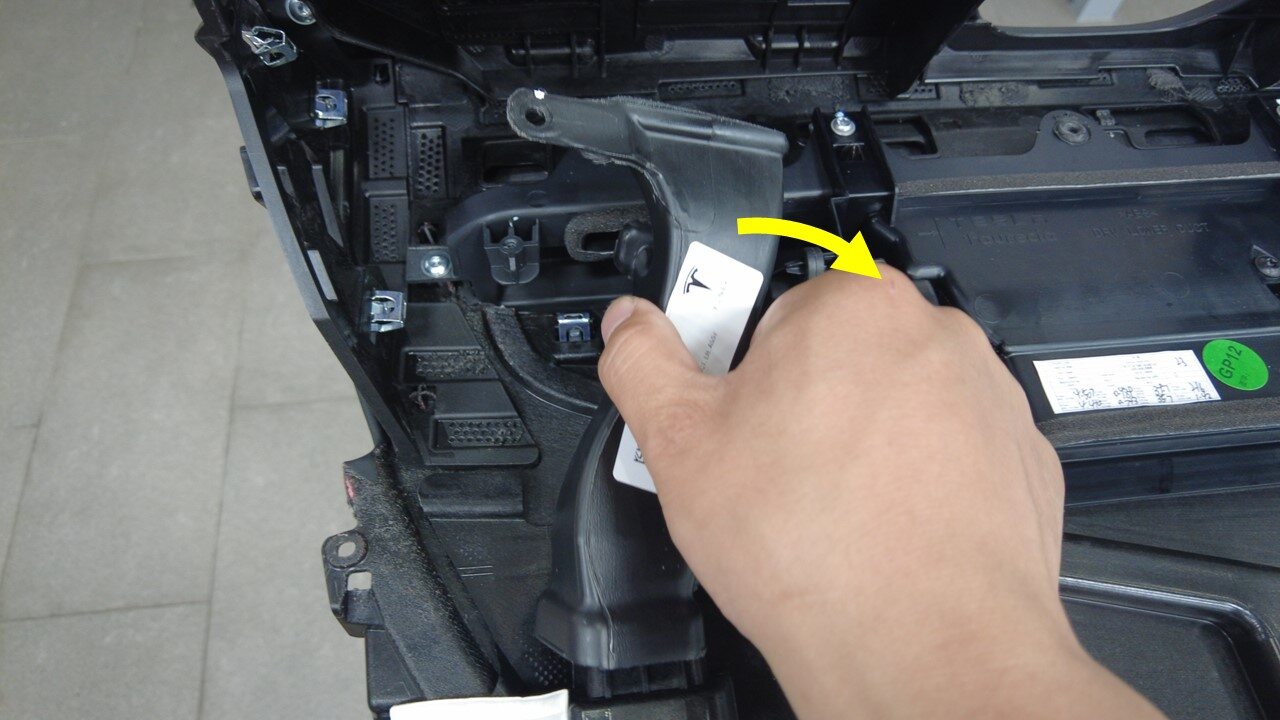

  2. 拆下将左侧除霜风管固定到仪表板上部总成的螺钉（2 个），然后将风管从总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 安装将左侧除霜风管固定到仪表板上部总成的螺钉（2 个）。
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 将仪表板上部支架安装到车辆上。请参阅总成 - 仪表板 - 上（拆卸和更换）。
