High Voltage Battery Return ((拆卸和安装))

校正代码 1830020402 FRT 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件

扭矩规格

表 1. 扭矩规格：High Voltage Battery Return ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前轮拱内衬固定到滑板的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
 重复使用

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 解锁网关。请参阅网关（解锁）。
  3. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Start Thermal Fill/Drain > Run，然后等待例行程序完成。
  4. 断开低压电池。请参阅LV Power (Modify)。
  5. 拆下前流线型护板。请参阅Aero Shield - Front ((拆卸和更换))。

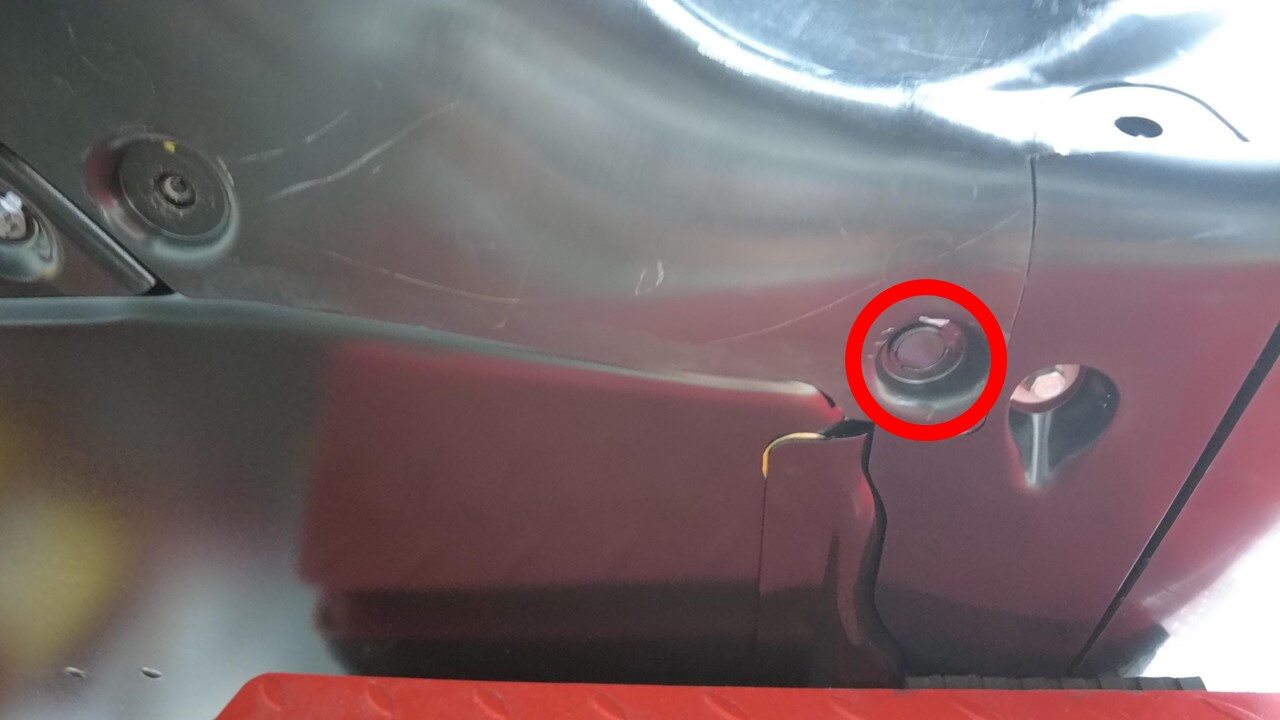

  6. 拆下将左前轮拱内衬固定到滑板的推拉式卡子和螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  7. 使用弹力带拉回左前轮拱内衬，然后将其固定到副车架上。
  8. 在高压电池左前侧下方放置一个冷却液排放容器。
  9. 断开高压电池回流软管，然后立即堵住软管，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    尽快堵住高压电池回流管，以免冷却液流失。

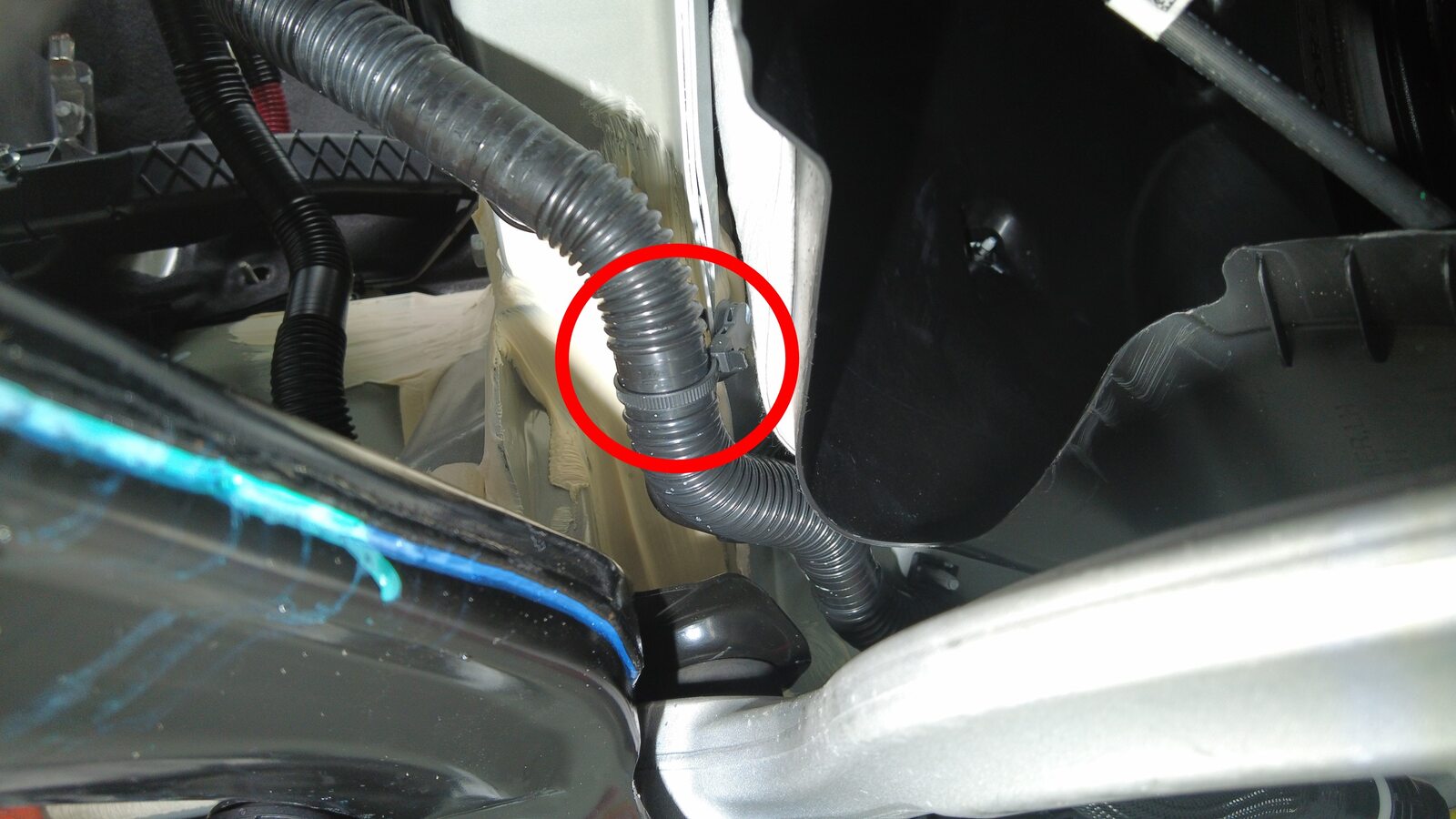

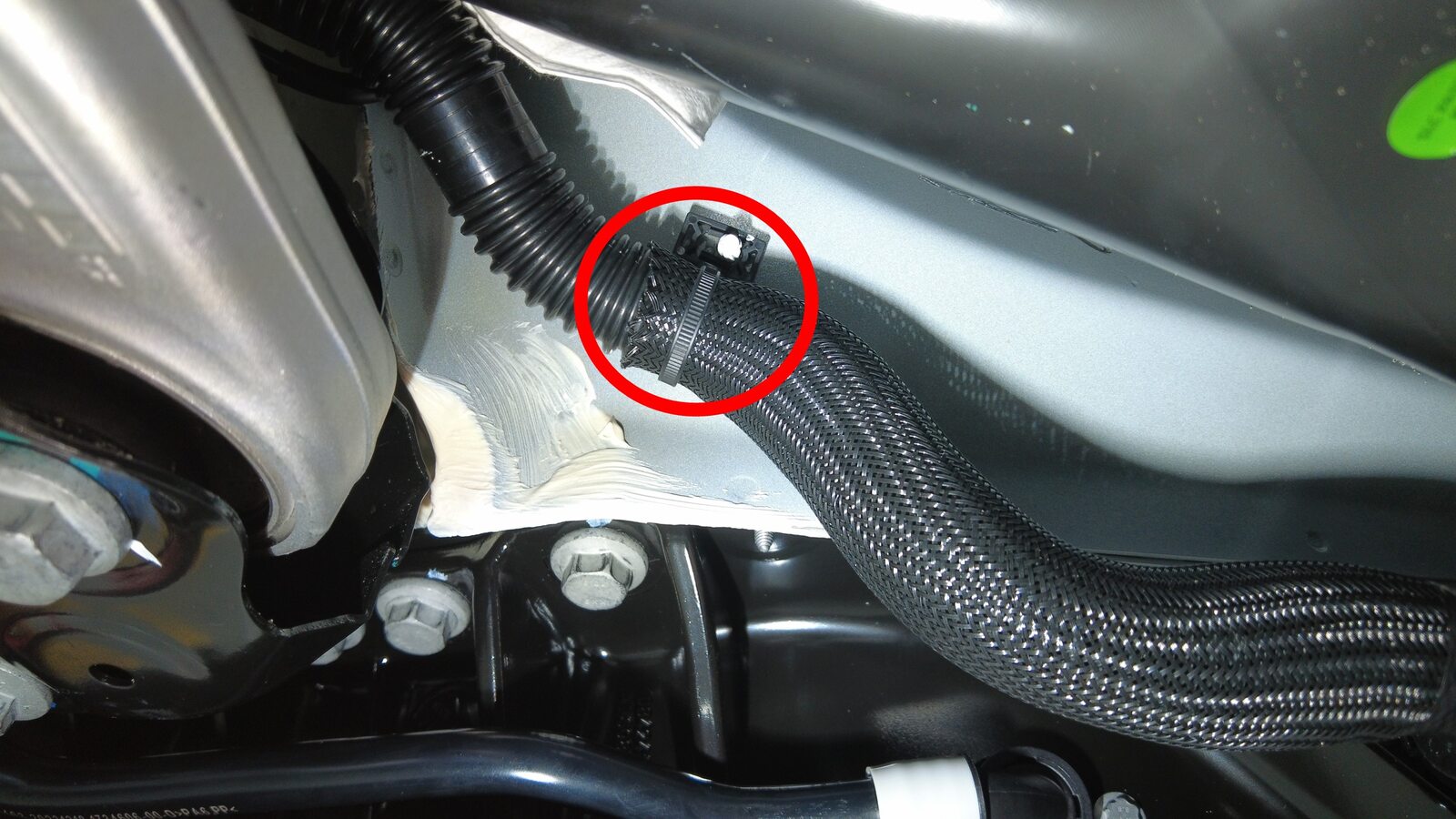

  10. 松开将高压电池回流软管固定到车辆的卡子（2 个）。
  11. 取走车辆下方的冷却液排放收集器。
  12. 将车辆降低至适宜的作业高度。
  13. 在车辆前部下方放置一个液体收集器。
  14. 拆下低压电池。请参阅LV Battery ((拆卸和安装))。

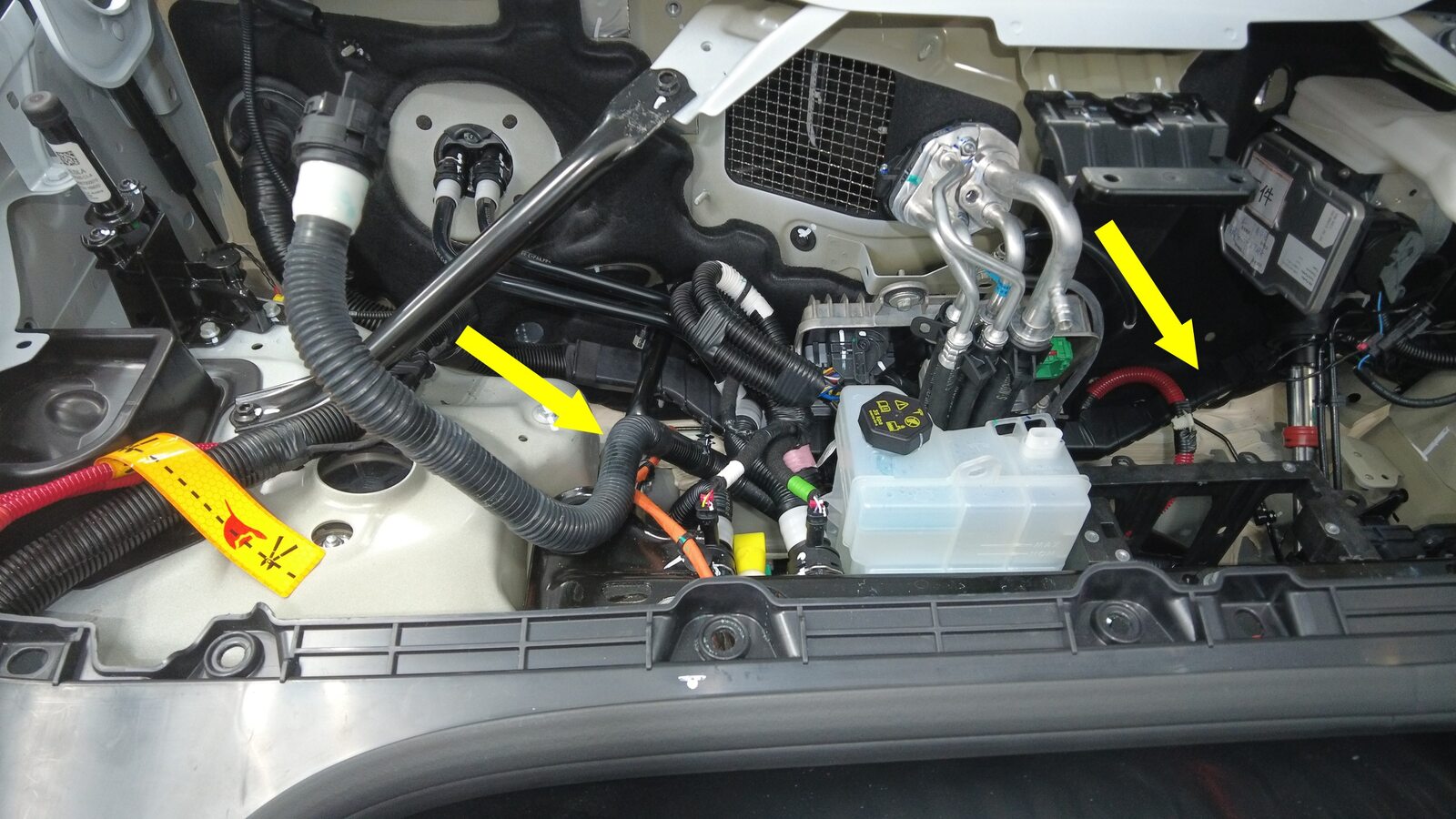

  15. 松开将高压电池回流软管固定到低压电池支架的卡子（2 个）。
  16. 拆下新鲜空气进气槽。请参阅Duct - Air Intake ((拆卸和更换))。
  17. 将动力总成供给软管从超级歧管上断开。

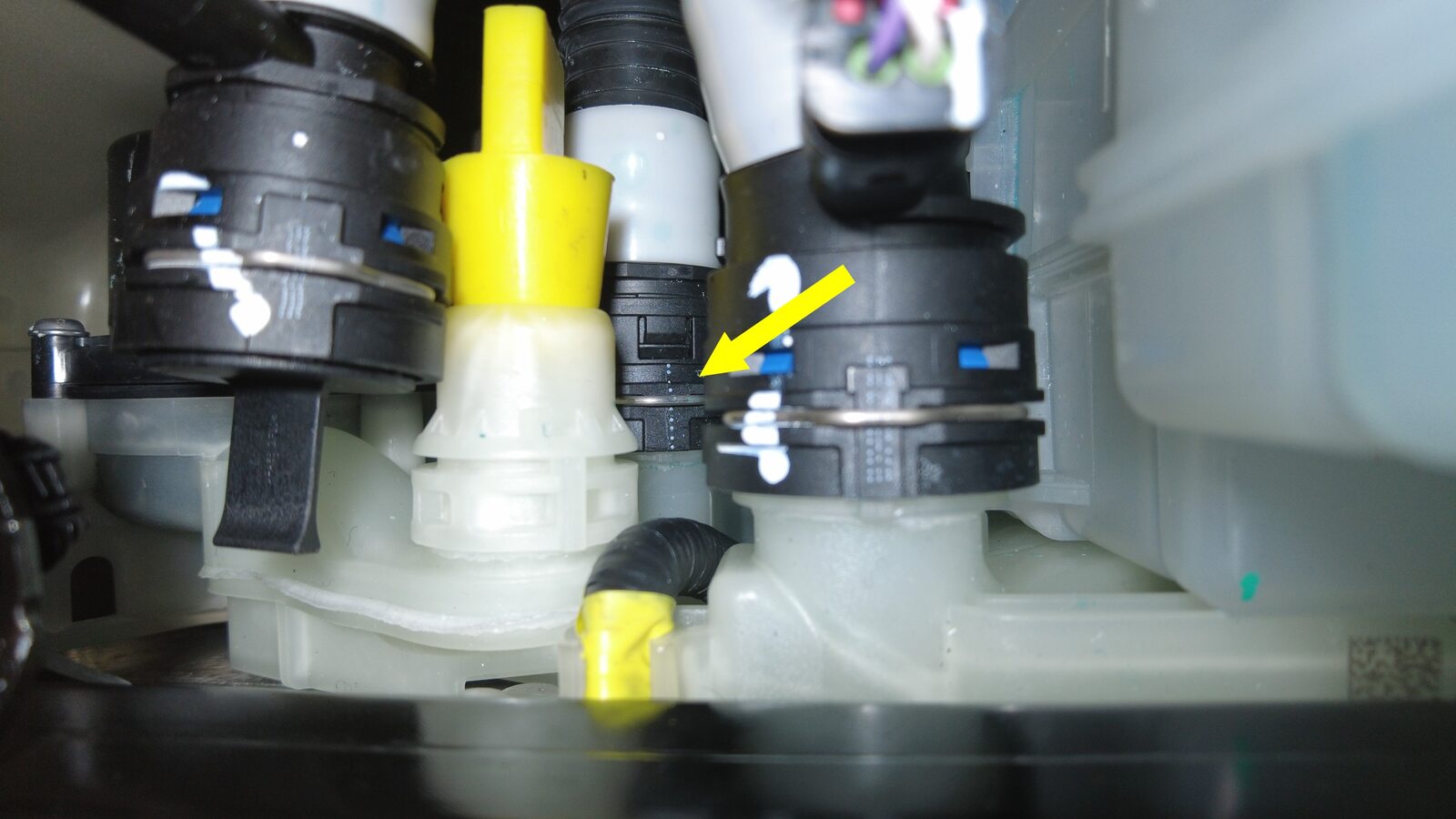

  18. 将高压电池回流软管从超级歧管上断开。
  19. 将高压电池回流软管从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液流失量超过 1 升，则需进行真空加注。请参阅Cooling System - Vacuum Refill (Test/Adjust)。

安装

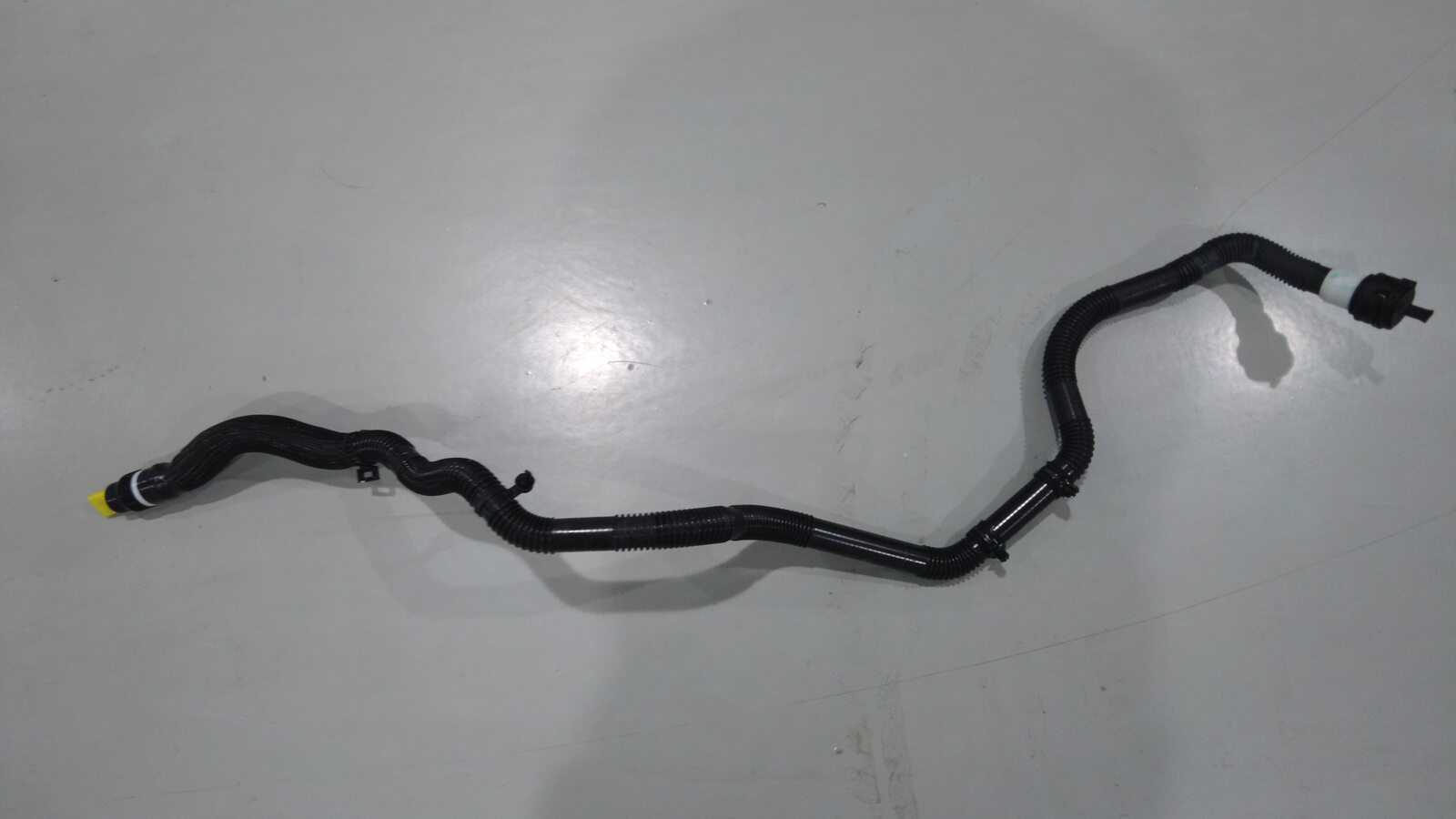

  1. 将新的高压电池回流软管放置到车辆上。
    Informational PurposesAn informational icon, calling your attention
    注
    将高压电池回流软管安装到车辆右侧，然后将软管拉向车辆左侧后压入轮拱内衬区域。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装过程中，请勿弯折或用力拉拽软管，请按照要求缓缓转动软管。
  2. 紧固将高压电池回流软管固定到低压电池支架的卡子（2 个）。

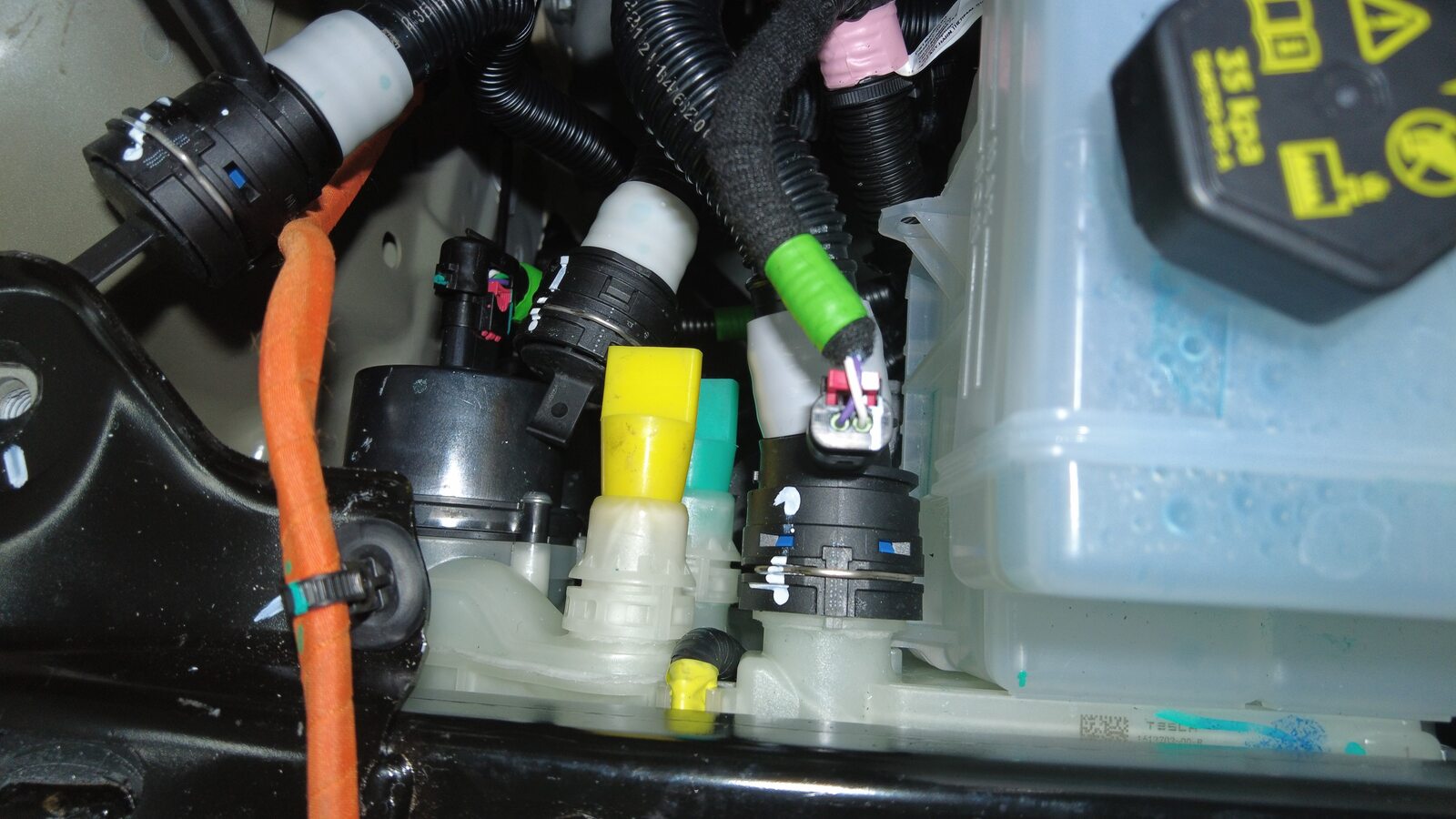

  3. 取下超级歧管上的塞子，然后立即将高压电池回流软管连接到超级歧管上，并紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管已紧固。
  4. 取下超级歧管上的塞子，然后立即将冷却器至电池软管连接到超级歧管，并紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管已紧固。
  5. 安装新鲜空气进气槽。请参阅Duct - Air Intake ((拆卸和更换))。
  6. 安装低压电池。请参阅LV Battery ((拆卸和安装))。
  7. 取走放置在车辆前部下方的液体收集器。
  8. 将车辆完全升高，然后降下举升机，直到安全锁正确接合。
  9. 在高压电池左前侧下方放置一个冷却液排放容器。

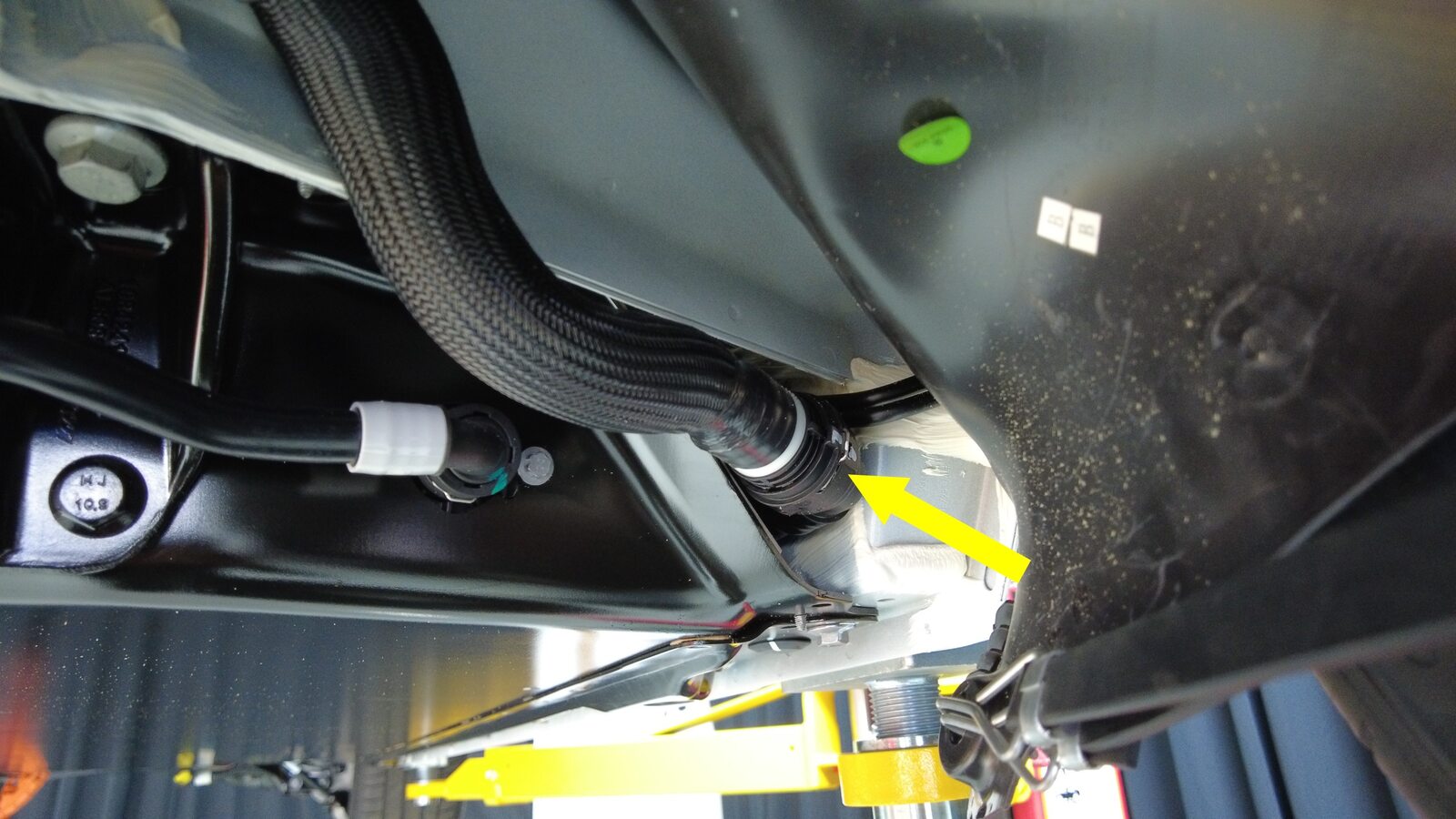

  10. 取下高压电池回流管上的塞子，然后立即将高压电池回流软管连接到高压电池回流管，并紧固卡子。
  11. 紧固将高压电池回流软管固定到车辆的卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管已紧固。
  12. 取走车辆下方的冷却液排放收集器。
  13. 将弹力带从左前轮拱内衬上拆下。

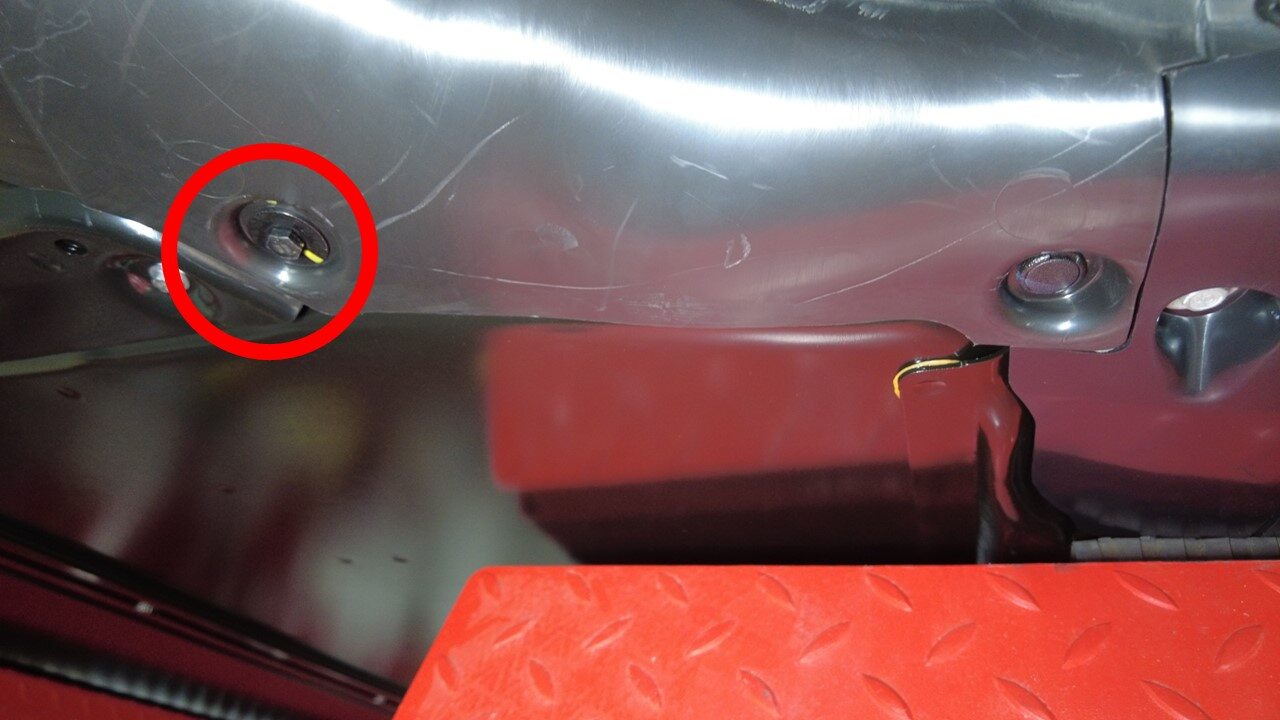

  14. 安装将左前轮拱内衬固定到滑板的推拉式卡子和螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  15. 安装前流线型护板。请参阅Aero Shield - Front ((拆卸和更换))。
  16. 执行冷却系统（部分重新加注和排放）程序。请参阅Cooling System (Partial Refill And Bleed) (Modify)。
  17. 连接低压电池。请参阅LV Power (Modify)。
  18. 解锁网关。请参阅网关（解锁）。
  19. 选择Stop Thermal Fill/Drain > Run，然后等待例行程序完成。
  20. 选择Coolant Purge Start > Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  21. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液液位处于 "Max" 线处。
  22. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA And Carbon Filters ((拆卸和更换))。
  23. 安装后流线型护板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  24. 将车辆驶离双柱举升机。请参阅举升车辆 - 双支撑架。
