后车门 - 左 ((拆卸和安装))
校正代码
1010020501
FRT
0.48
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后车门限位器固定到车身的螺栓 |
 24 Nm (17.7 lbs-ft) |
|
重复使用 | |
| 将左后车门总成固定到铰链的螺栓（2 个） |
49 Nm (36.1 lbs-ft) |
|
重复使用 |
拆卸
- 打开左侧车门，降下左侧车窗。
- 通过触摸屏将车辆置于“维护模式”。请参阅维护模式。
- 断开低压电池电源。请参阅低压电源（断开和连接）。
-
松开 2 个铰链之间的索环，然后松开将电气线束连接器固定到车门的卡子（2 个），将线束从 B 柱区域断开。
注先松开顶部卡子，然后在压住顶部卡子的同时，松开底部卡子。
-
使用胶带标记左后车门铰链和限位器位置。
图 1. 限位器区域如图所示
-

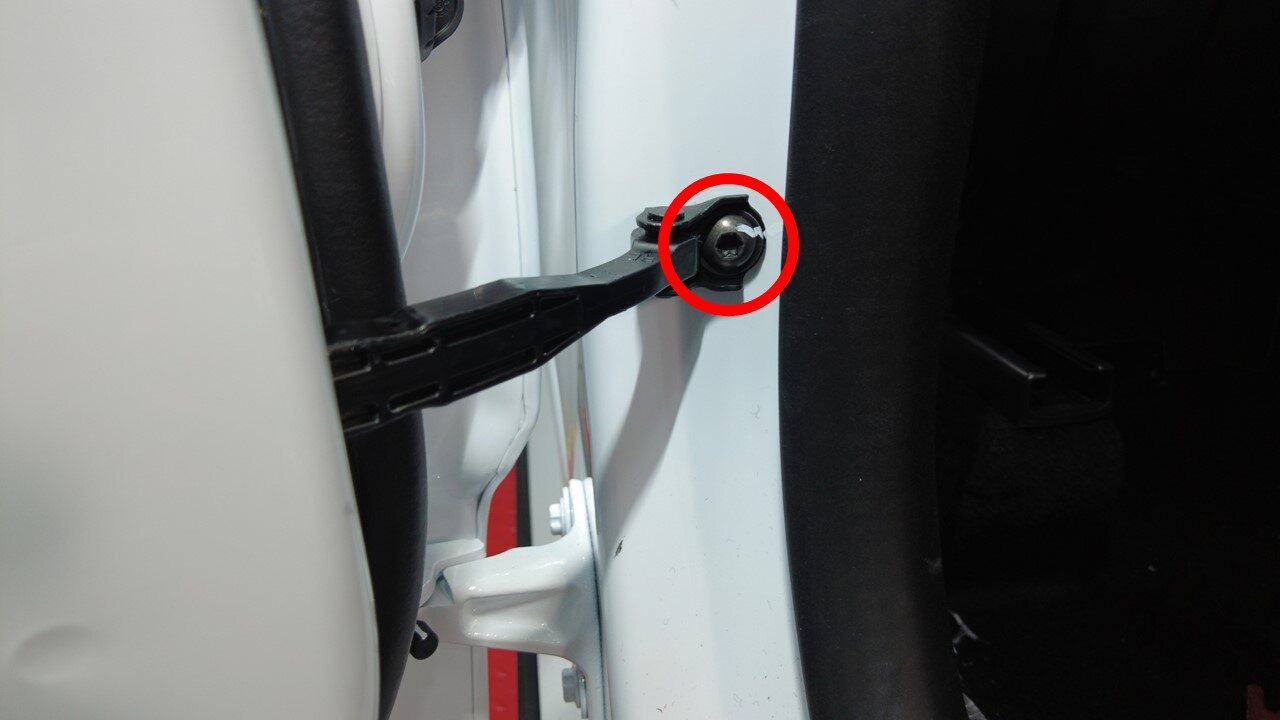

拆下将左后车门限位器固定到车身的螺栓。
注拧松车门限位器螺栓，使车门能在开启极限范围以外自由摆动。TIp推荐使用以下工具：
- T40 梅花套筒
- 4 英寸加长件
- 棘轮/扭矩扳手
-
在协助下，松开将左后车门总成固定到铰链的螺栓（2 个），然后先彻底拆下底部螺栓，再彻底拆下顶部螺栓。
TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- 13 毫米深套筒
-

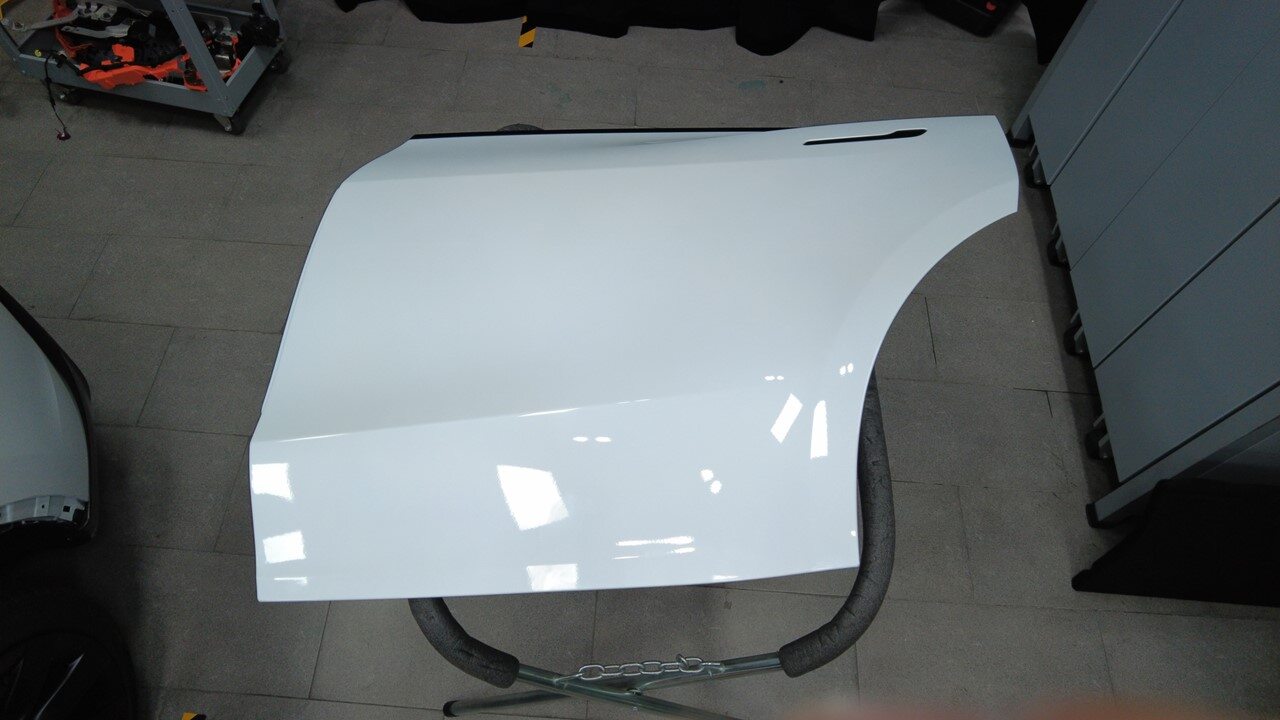

在协助下，将左后车门总成从车辆上拆下，然后将其放置在有垫层的作业表面。
安装
- 在协助下，将左后车门总成安装到车辆上。
-
在协助下，手动拧紧将左后车门总成固定到铰链的螺栓（2 个）。
-

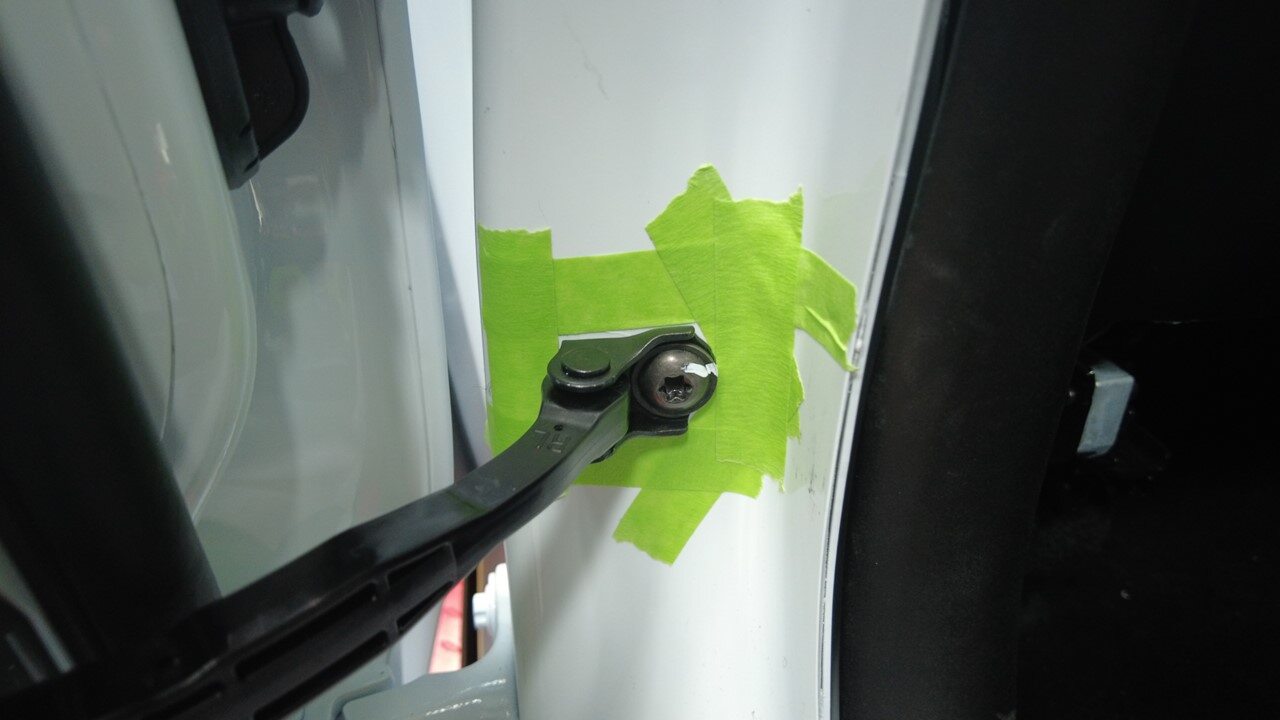

安装将左后车门限位器固定到车身的螺栓。24 Nm (17.7 lbs-ft)TIp推荐使用以下工具：
- T40 梅花套筒
- 4 英寸加长件
- 棘轮/扭矩扳手
-
确认密封条已沿白色卡子完全就位。
-
紧固将电气线束连接器固定到车门的卡子（2 个），直至听到清晰的锁止声，然后将索环放置到位。
注轻轻拉动线束，确保连接器完全紧固。
- 连接低压电池电源。请参阅低压电源（断开和连接）。
-
关闭左后车门并检查间隙/齐平度。
注如果需要，对左后车门进行调整。请参阅 CVIS 了解当前规格。
- 打开左后车门。
-
在协助下，紧固将左后车门总成固定到铰链的螺栓（2 个）。49 Nm (36.1 lbs-ft)TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- 13 毫米深套筒
- 揭下所有遮蔽胶带。
- 升起左后车窗，降下左后车门。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，点击Run，然后等待例行程序完成。
- 退出“维护模式”。请参阅维护模式。
- 升起左前车窗，关闭左前车门。
