Retractor - Seatbelt - 2nd Row - LH ((拆卸和更换))

校正代码 2005020802 FRT 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： Retractor - Seatbelt - 2nd Row - LH ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排左侧卷收器总成固定到车身的螺栓
35 Nm (25.8 lbs-ft)
  • 13 毫米深套筒
 更换 1846261-00-A
将左后侧上部 D 型环固定到可调顶部环的螺栓
30 Nm (22.1 lbs-ft)
  • 梅花 T50 套筒
 更换 2036088-00-A

拆卸

  1. 安装前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  2. 断开低压电源。请参阅 LV Power (Modify)。
  3. 拆下第二排左侧座椅座垫。请参阅 Seat Cushion - 2nd Row ((拆卸和更换))。
  4. 拆下左侧 C 柱下饰板。请参阅 Trim - C-Pillar - Lower - LH (5-Seat) ((拆卸和更换))。
  5. 拆卸后备箱左侧饰板。请参阅 Trunk Sill Lower Trim ((拆卸和更换))。
  6. 拆下负重底板 LH 支架。请参阅 支架 - 负重底板 - LH（拆卸和更换）。
  7. 拆下行李箱 LH 挂袋支架。请参阅 Pocket Bracket - LH ((拆卸和更换))。
  8. 拆下行李箱 LH 饰板。请参阅 Trunk Side Trim LH - Rear Under Body ((拆卸和更换))。
  9. 拆下左侧 C 柱上饰板。请参阅 Trim - C-Pillar - Upper - LH ((拆卸和更换))。

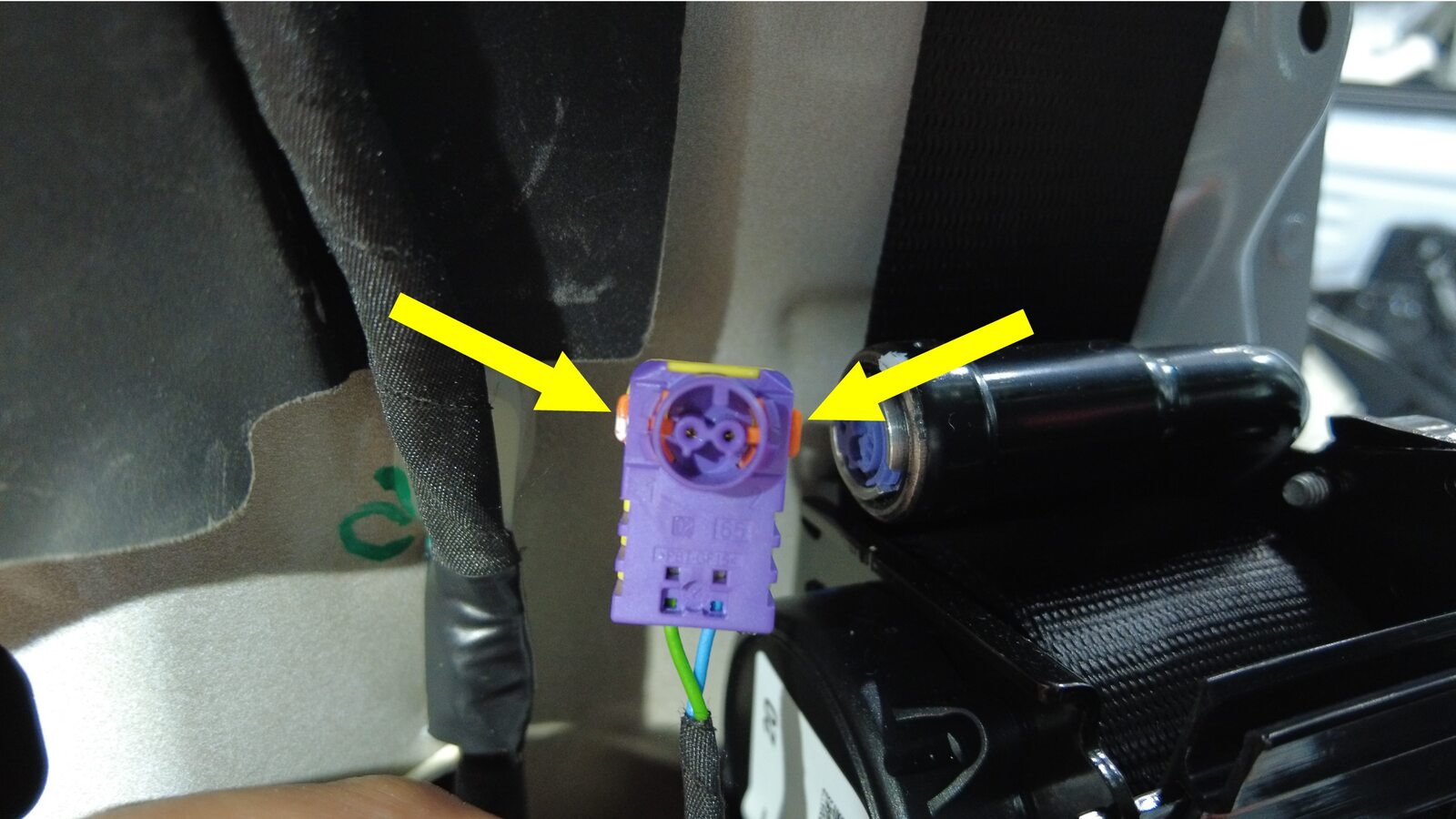

  10. 断开第二排左侧卷收器连接器。

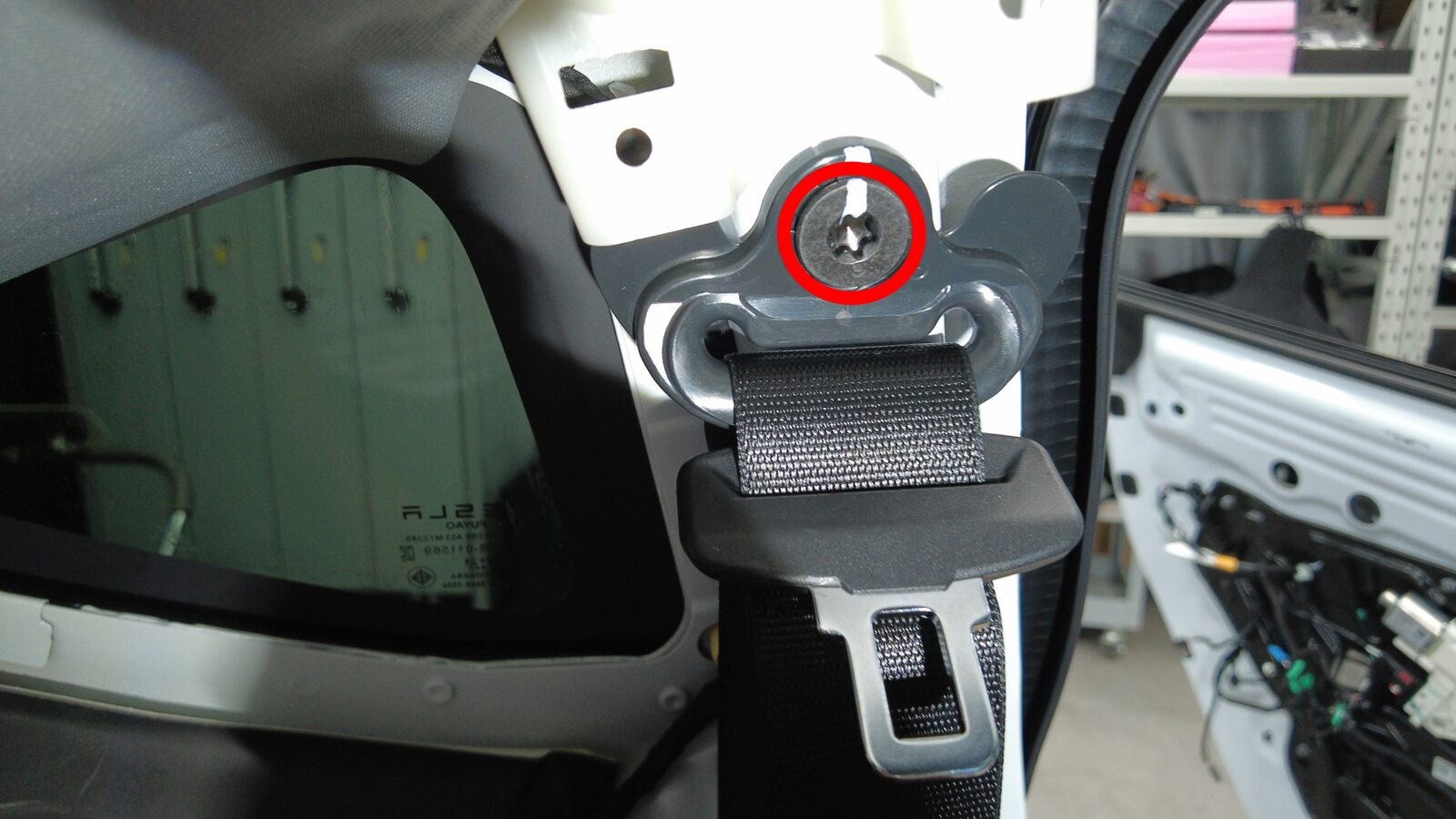

  11. 拆下并弃用将上部 D 型环固定到顶部环的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒

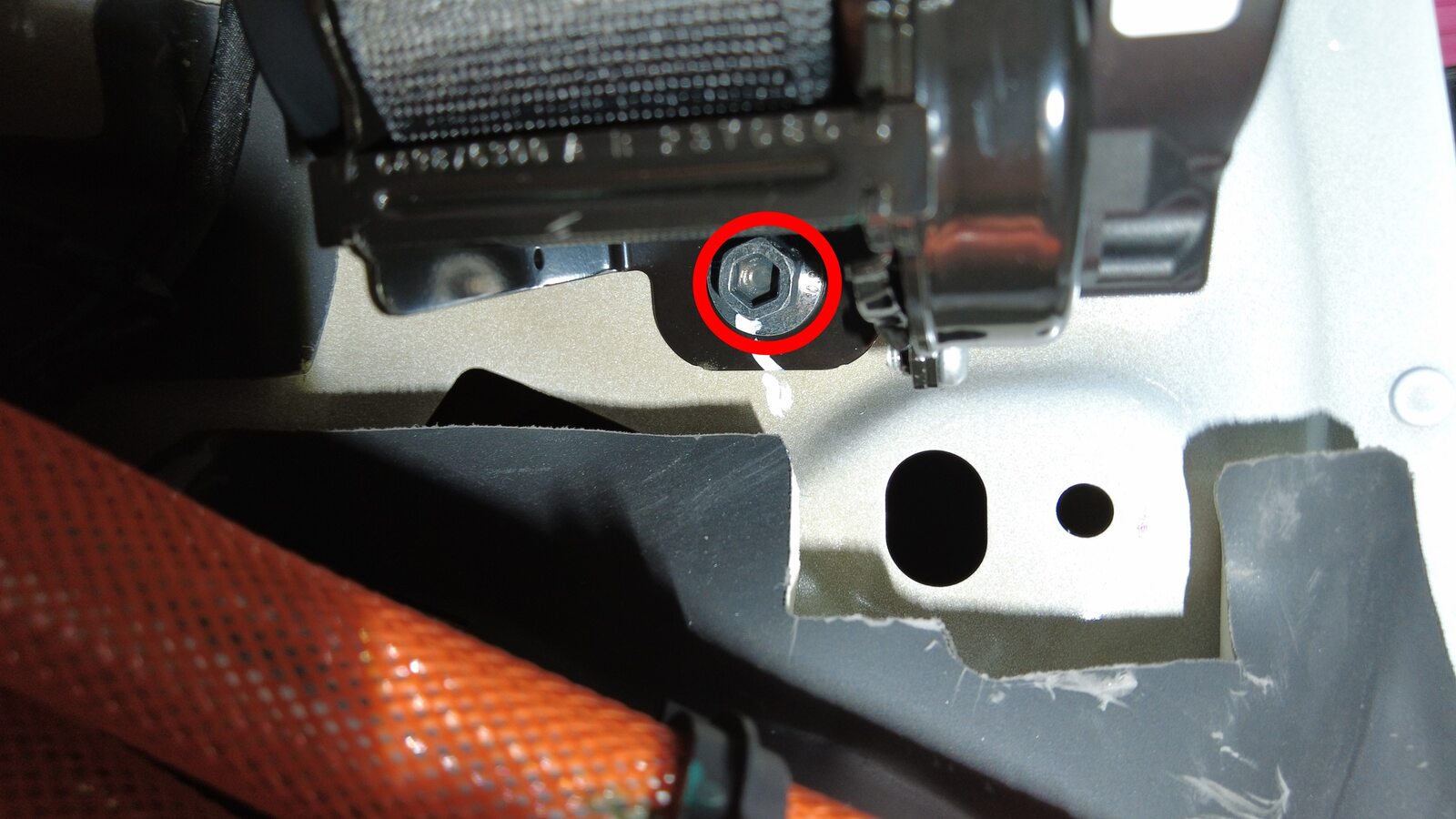

  12. 拆下并弃用将第二排左侧锁扣固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T50 套筒

安装

  1. 安装新的螺栓，将第二排左侧锁扣固定到车身。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T50 套筒
  2. 安装将上部 D 型环固定到顶部环的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒

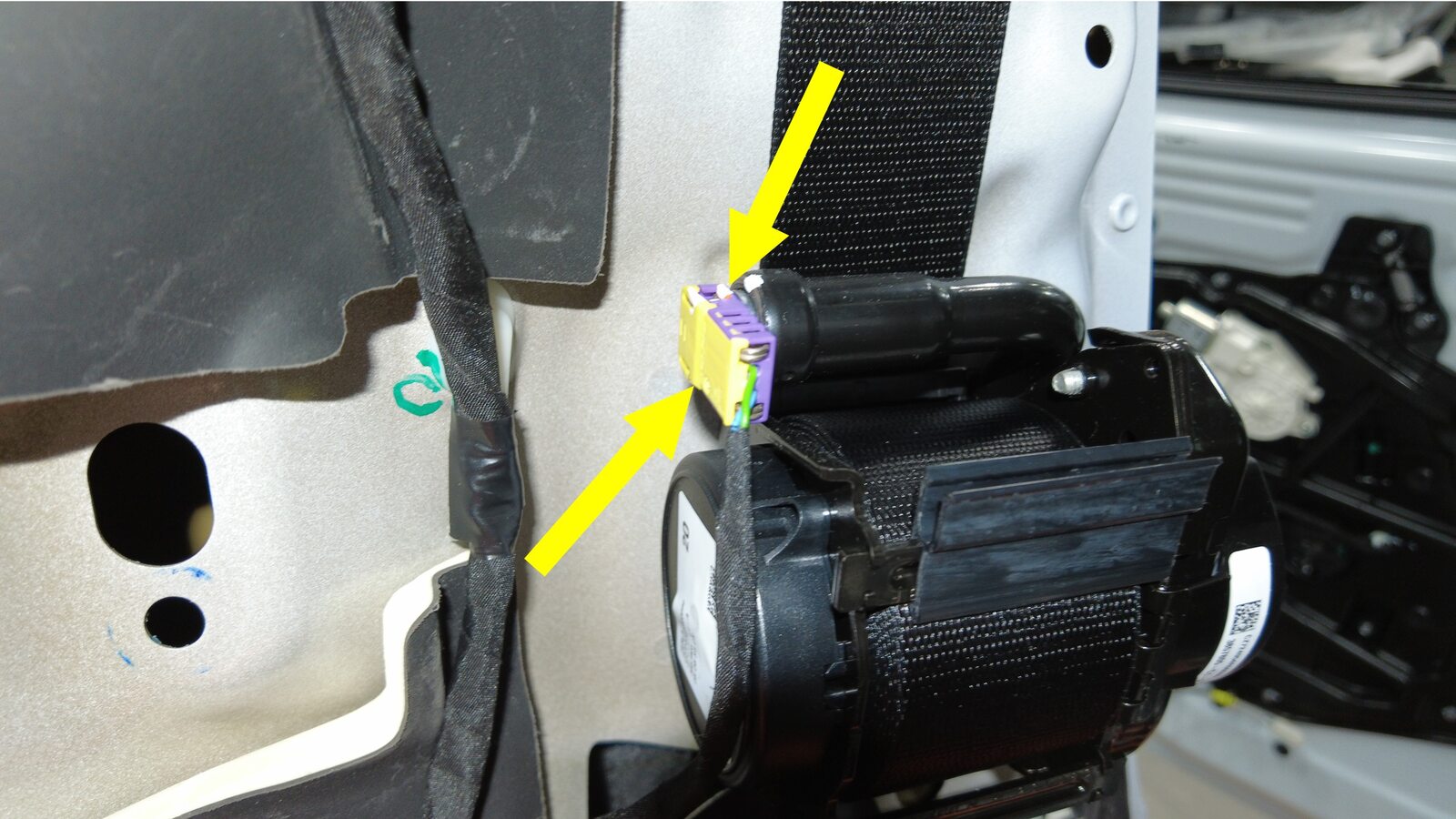

  3. 连接第二排左侧卷收器连接器。
  4. 安装左侧 C 柱上饰板。请参阅 Trim - C-Pillar - Upper - LH ((拆卸和更换))。
  5. 安装行李箱 LH 饰板。请参阅 Trunk Side Trim LH - Rear Under Body ((拆卸和更换))。
  6. 安装行李箱 LH 挂袋支架。请参阅 Pocket Bracket - LH ((拆卸和更换))。
  7. 安装负重底板 LH 支架。请参阅 支架 - 负重底板 - LH（拆卸和更换）。
  8. 安装后备箱门槛板饰板。请参阅 Trunk Sill Lower Trim ((拆卸和更换))。
  9. 安装左侧 C 柱下饰板。请参阅 Trim - C-Pillar - Lower - LH (5-Seat) ((拆卸和更换))。
  10. 安装第二排左侧座椅座垫。请参阅 Seat Cushion - 2nd Row ((拆卸和更换))。
  11. 连接低压电源。请参阅 LV Power (Modify)。
  12. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
