第二排座椅电动角度调节开关 - 右 ((拆卸和更换))

校正代码 1305031502 FRT 0.15 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 第二排座椅电动角度调节开关 - 右 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将靠背倾角调节开关固定到靠背倾角调节开关总成的螺栓（2 个）
0.7 Nm (6 lbs-in)
  • 梅花 T20 套筒
  • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)
重复使用
将靠背倾角调节开关固定到座椅座垫泡沫的螺栓（2 个）。
1 Nm (.7 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)
重复使用

拆卸

  1. 拆下第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。

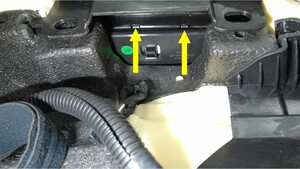

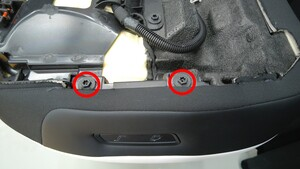

  2. 拆下将靠背倾角调节开关总成固定到座椅座垫泡沫的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)

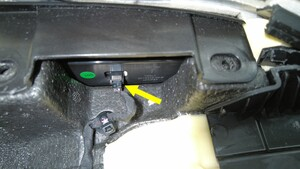

  3. 断开右后座椅靠背倾角调节开关连接器。

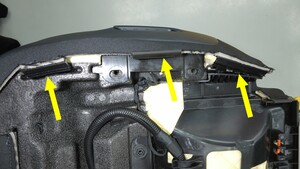

  4. 松开将座椅座垫泡沫固定到座垫总成的固定夹（3 个）。

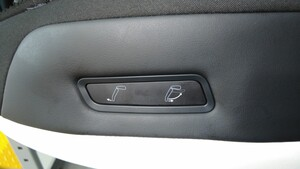

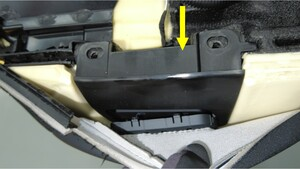

  5. 松开将靠背倾角调节开关总成固定到开关边框的锁片，然后将靠背倾角调节开关总成从座椅座垫上拆下。

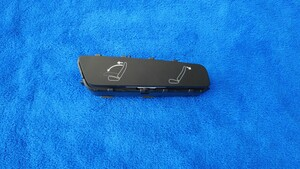

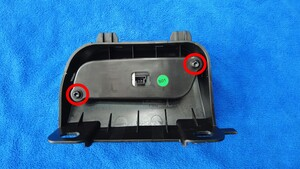

  6. 拆下将靠背倾角调节开关固定到靠背倾角调节开关总成的螺栓（2 个），然后将开关从开关总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)

安装

  1. 安装将靠背倾角调节开关固定到靠背倾角调节开关总成的螺栓（2 个）。
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)

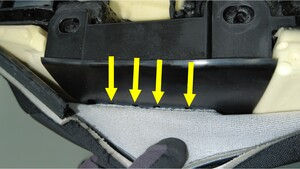

  2. 将靠背倾角调节开关总成安装到座椅座垫上，然后安装将靠背倾角调节开关总成固定到开关边框的锁片。

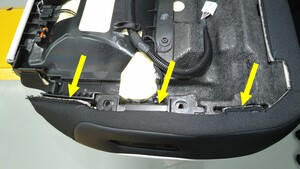

  3. 安装将座椅座垫泡沫固定到座垫总成的固定夹（3 个）。
  4. 连接右后座椅靠背倾角调节开关连接器。
  5. 安装将靠背倾角调节开关总成固定到座垫泡沫的螺栓（2 个）。
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸六角扭矩扳手 (0.2Nm-4Nm)
  6. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
