CarPC - 左驾驶 - AP4 ((拆卸和更换))

校正代码 2110010102 FRT 0.80 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-03-13: 添加了第三方安全资质检查。

扭矩规格

表 1. 扭矩规格CarPC - 左驾驶 - AP4 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将车载电脑固定到隔板的螺栓(2 个)
15 Nm (11.1 lbs-ft)
  • 棘轮/扭矩扳手
  • 13 毫米套筒
重复使用
将接地带固定到车载电脑的螺栓
4 Nm (2.9 lbs-ft)
  • 棘轮/扭矩扳手
  • T25 梅花套筒
更换 1813873-00-A
将车载电脑固定到隔板的螺母(2 个)
15 Nm (11.1 lbs-ft)
  • 棘轮/扭矩扳手
  • 13 毫米深套筒
重复使用

拆卸

  1. 拆下仪表板右侧端盖。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))
  2. 拆下右侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  3. 拆下右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位(拆卸和更换)
  4. 拆下中控台右侧面板。请参阅中控台右侧饰板 ((拆卸和更换))
  5. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  6. 点击Dashboards > Car Computer Replacement,在“开始启动”页面,点击Next Step
  7. 在“备份和恢复出厂设置”页面,点击Next Step,然后根据提示进行车载电脑数据备份并恢复出厂设置。
    Informational PurposesAn informational icon, calling your attention
    执行本步骤时,车载电脑会重启多次。
  8. 一旦出现“更换”页面,即说明可以更换车载电脑。

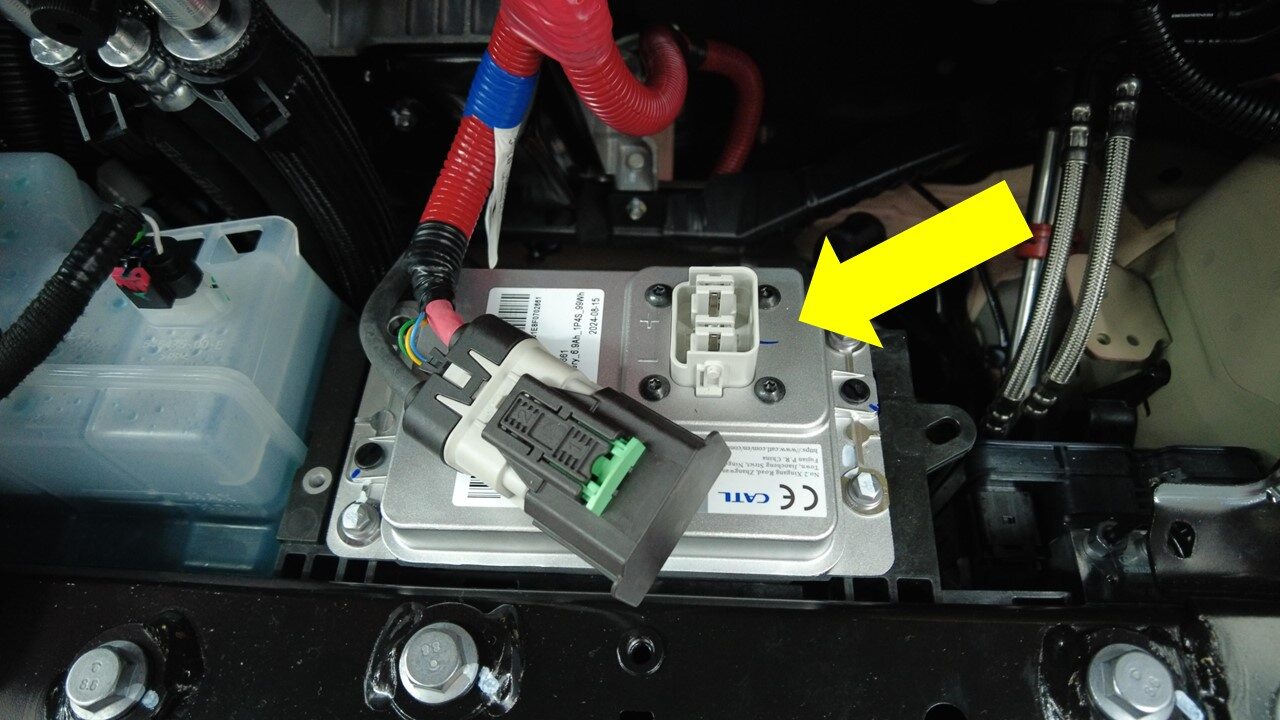

  9. 断开低压电池电源。请参阅低压电源(断开和连接)
  10. 拆下新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))
  11. 在车载电脑冷却液软管连接点下方放置吸收性材料,以收集溢出的冷却液。
  12. 松开弹簧夹(2 个),断开内外冷却液软管至车载电脑支座,然后尽快堵住接头端部。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  13. 将车载电脑冷却液端口塞安装到车载电脑冷却液接头上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 1119171-00-A 车载电脑冷却液端口堵头
  14. 拆下将车载电脑固定到隔板的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 13 毫米套筒
  15. 将手套箱 USB 连接器从车载电脑上断开。
  16. 断开车载电脑前部连接器(3 个)。
  17. 松开将电气线束固定到车载电脑下部的夹子(3 个)。
  18. 拆下并弃用将接地带固定到车载电脑的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • T25 梅花套筒
  19. 拆下将车载电脑固定到隔板的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 13 毫米深套筒
  20. 部分拆下车载电脑,以便接触连接器。
  21. 断开车载电脑左侧连接器(6 个)。
  22. 断开车载电脑右侧连接器(6 个),然后将车载电脑从车辆上拆下。

安装

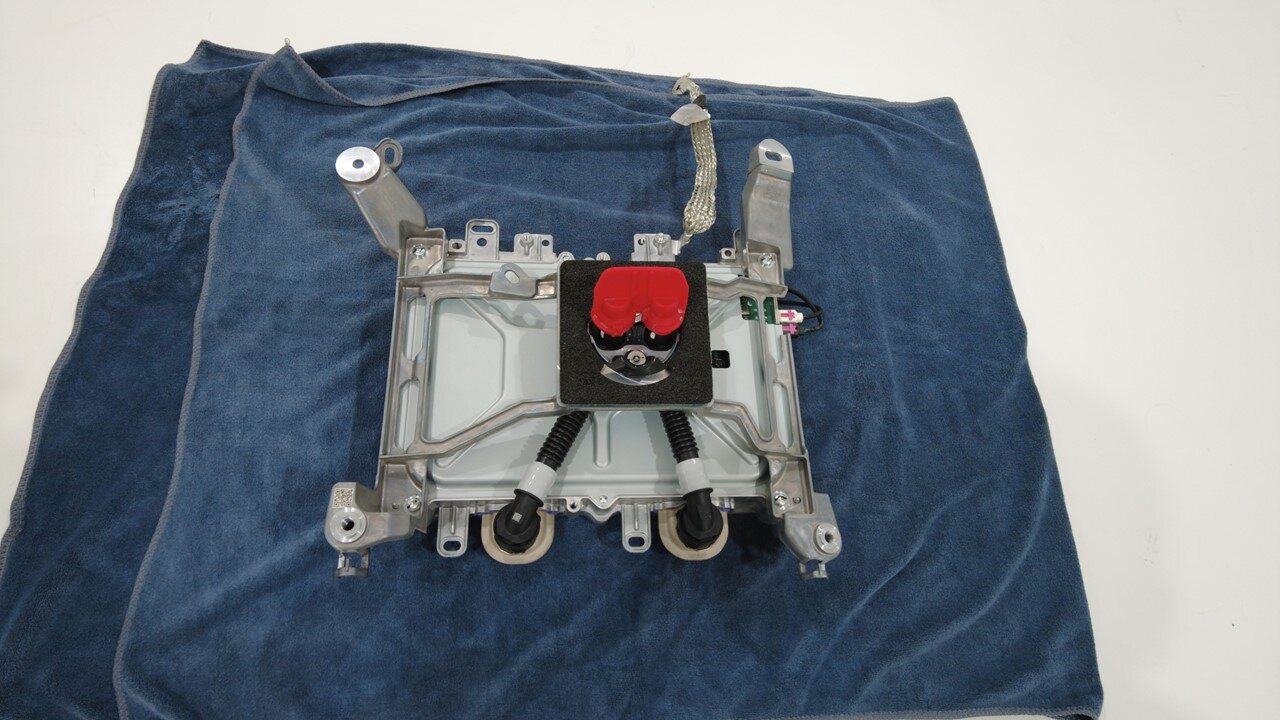

  1. 从包装箱中取出新的车载电脑,然后放置在合适的台架上。

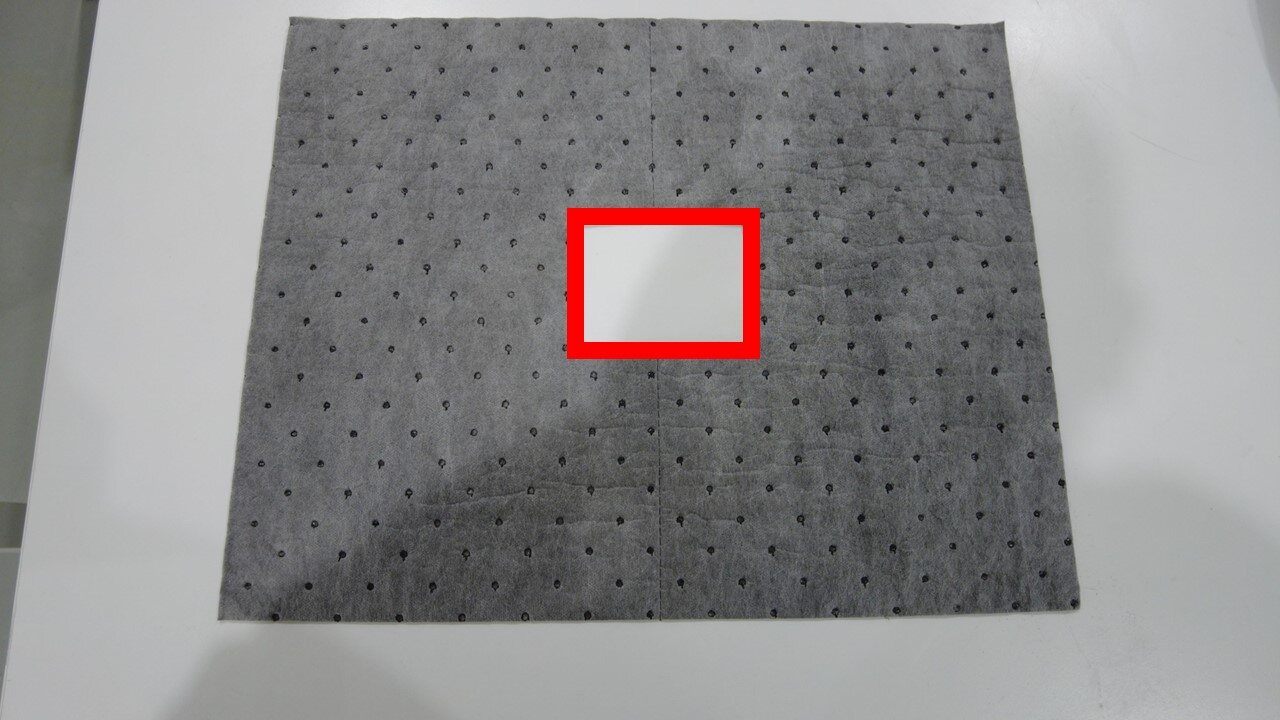

  2. 取出一块吸水垫并在中间切出一个方孔。
    Informational PurposesAn informational icon, calling your attention
    方孔尺寸应保证其能够穿过车载电脑的进出软管。

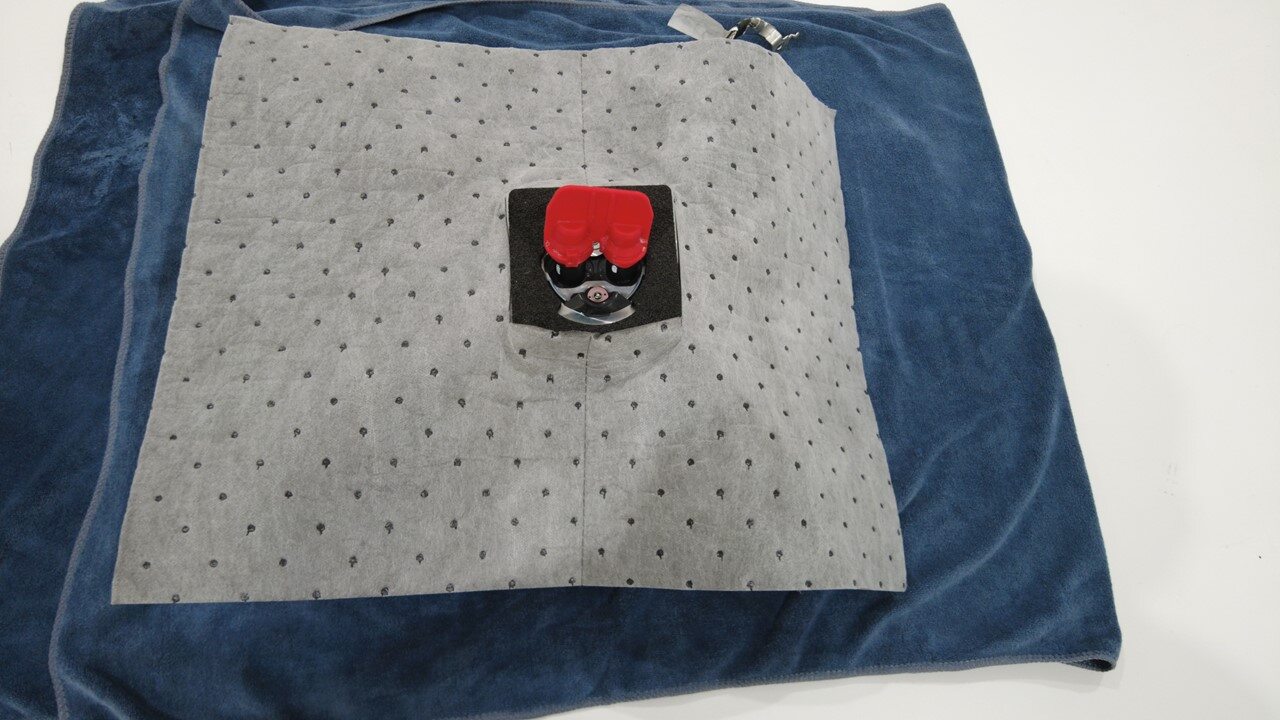

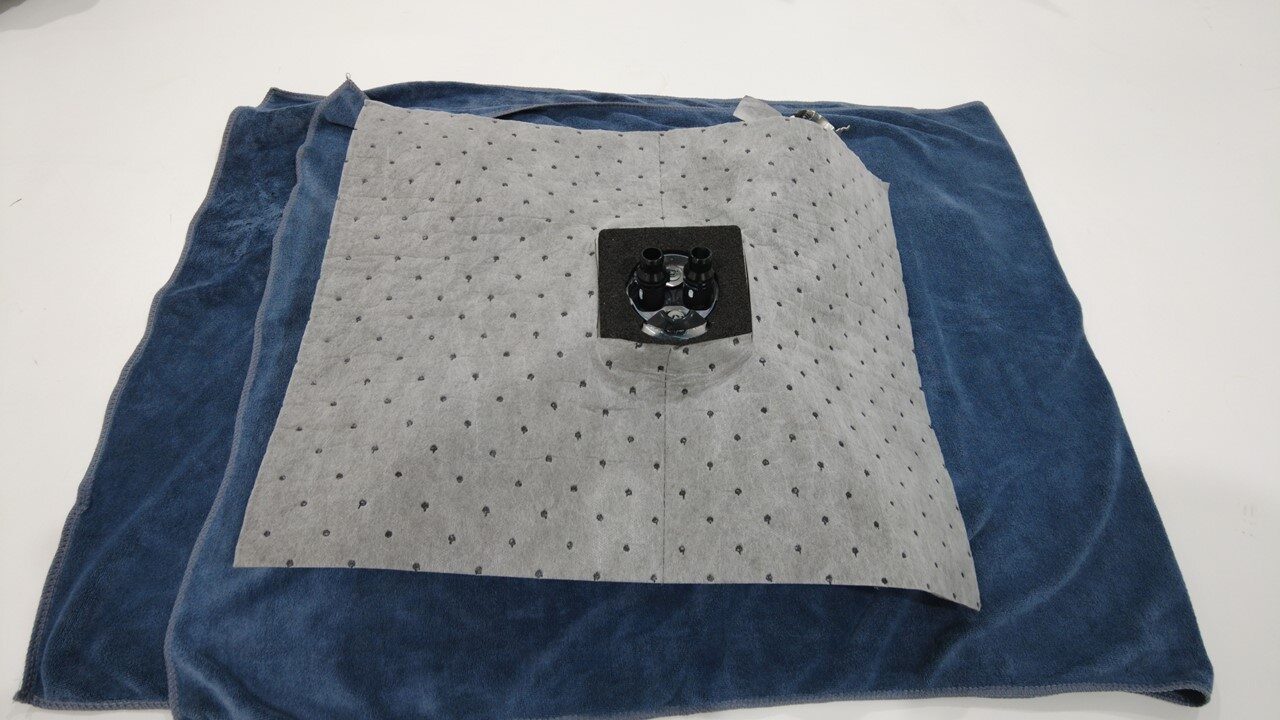

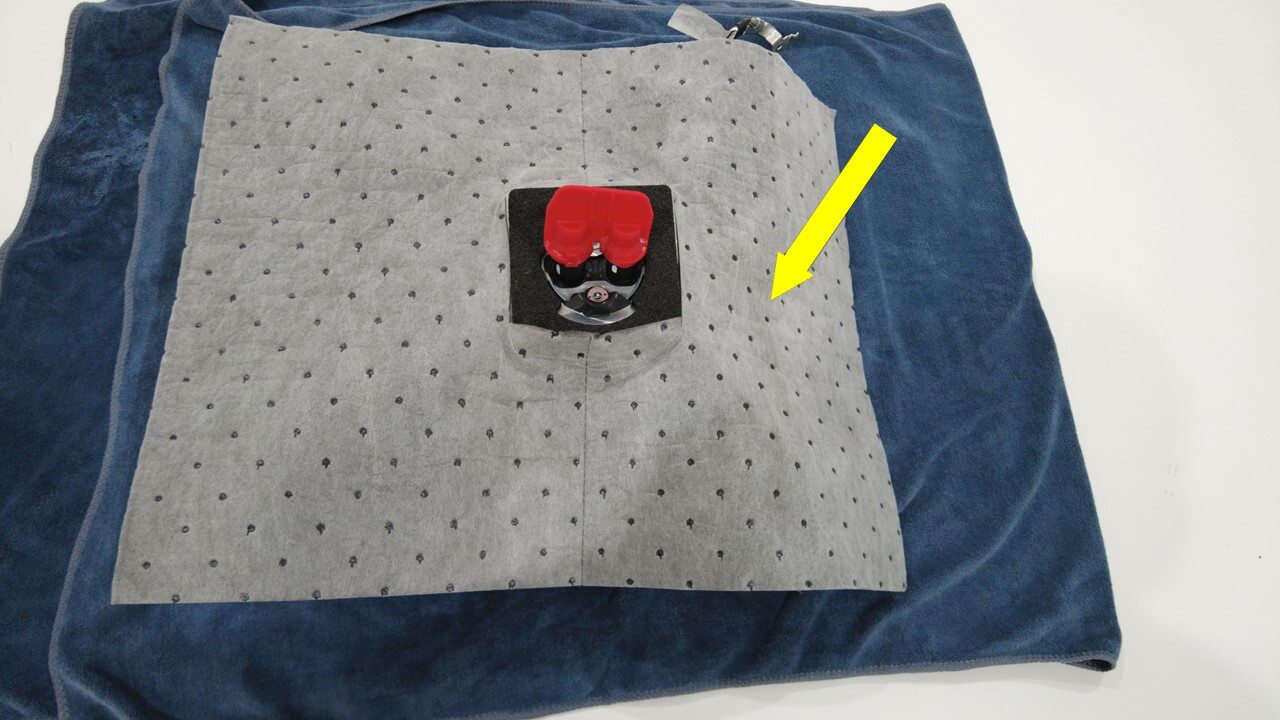

  3. 将吸水垫放置在车载电脑上。
  4. 拆下车载电脑塞。

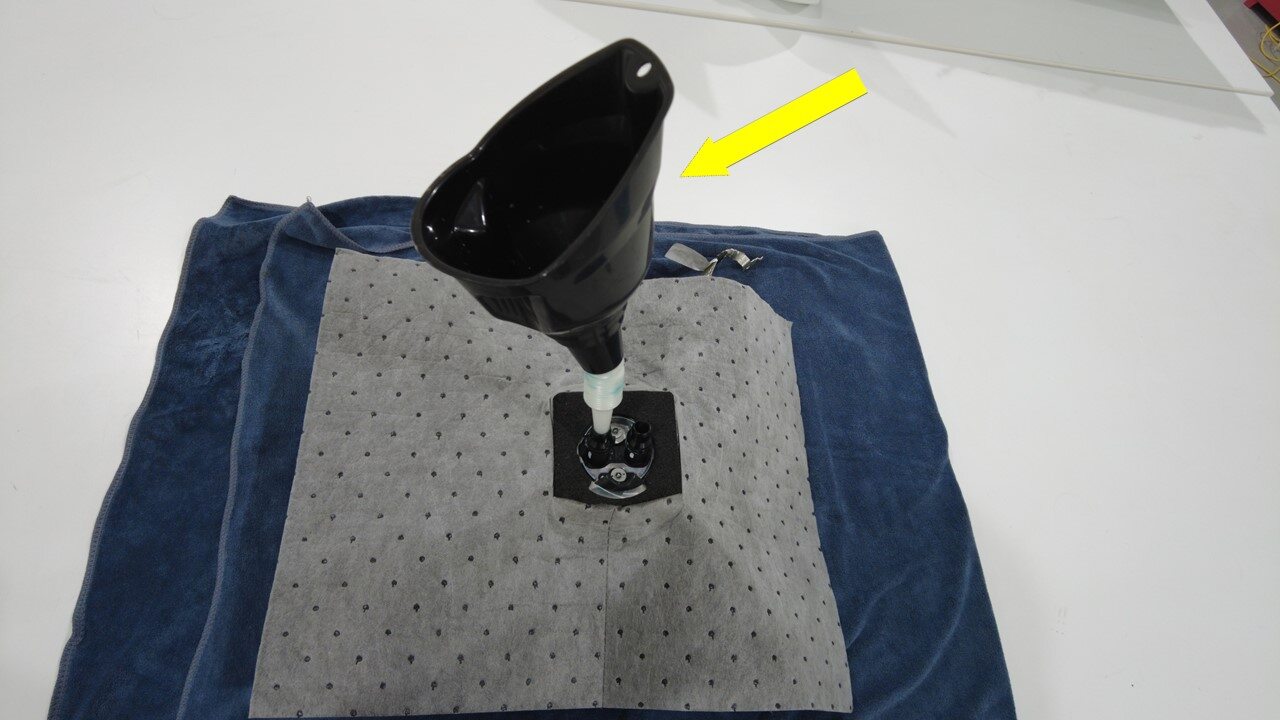

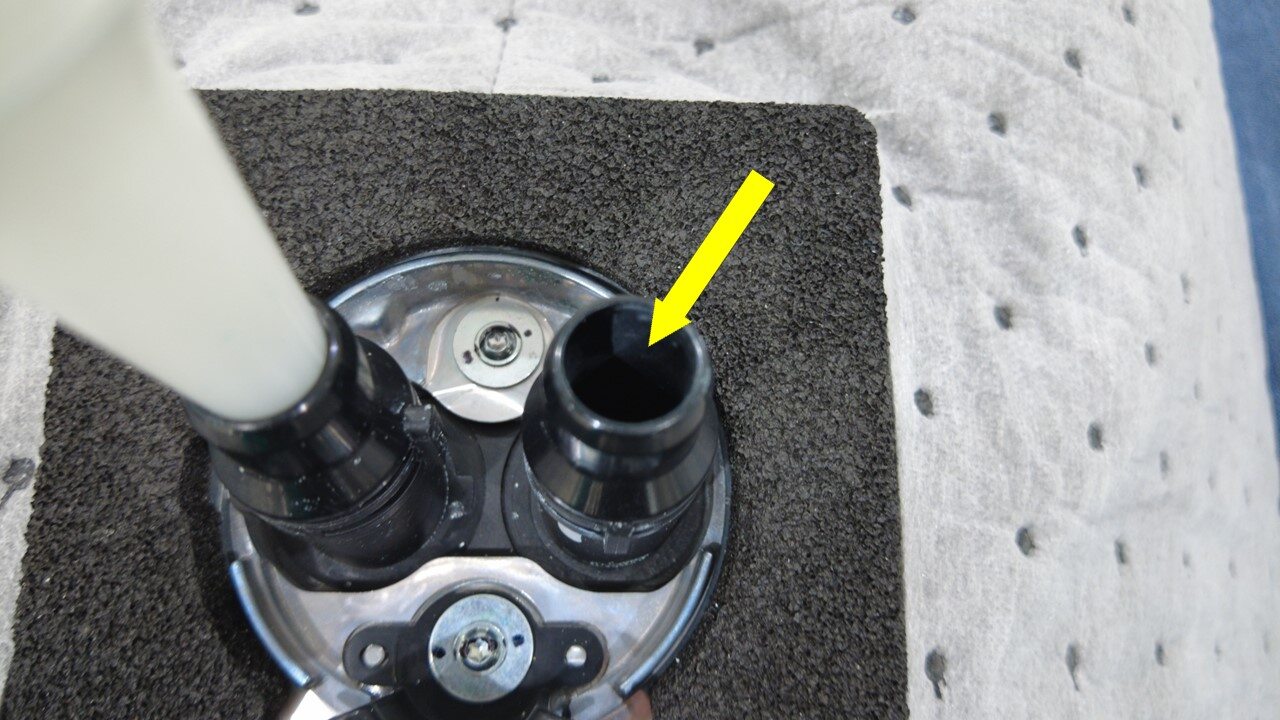

  5. 将折叠漏斗插入车载电脑一根软管中。

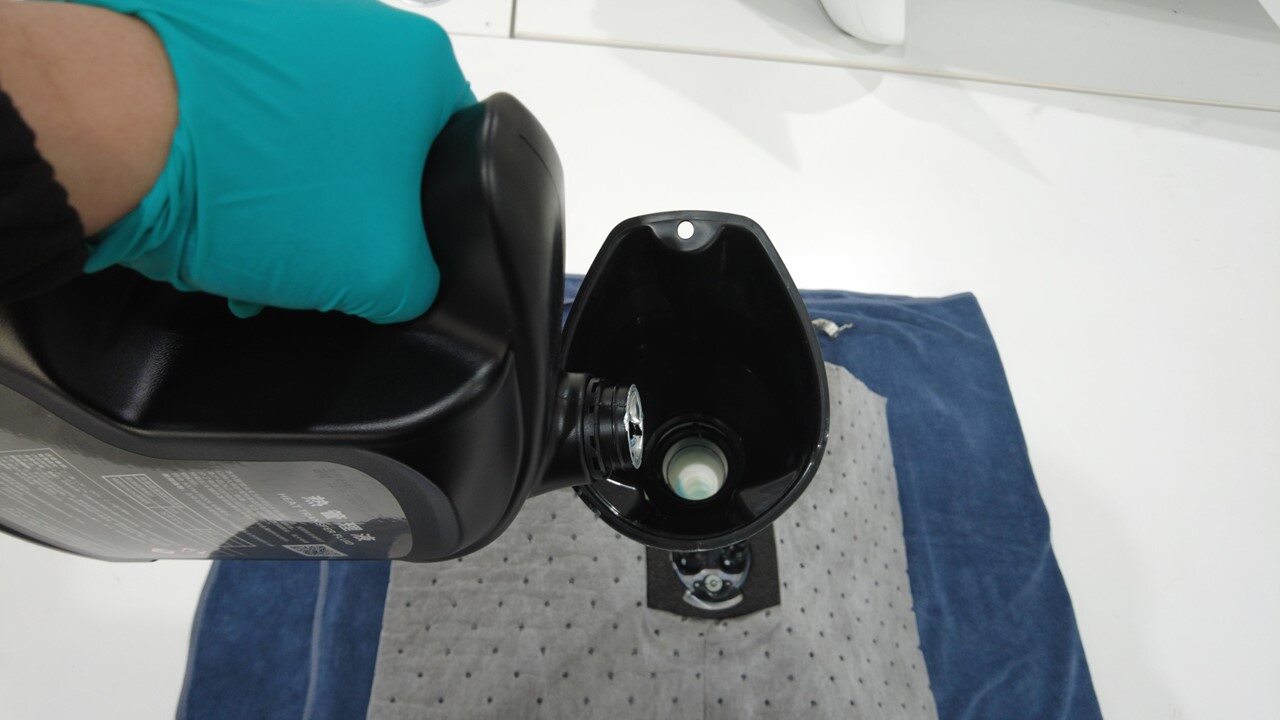

  6. 安装前预先向车载电脑中加注冷却液。
    Informational PurposesAn informational icon, calling your attention
    观察冷却液软管出口,确保冷却液没有溢流。
  7. 向上取走折叠漏斗。
    Informational PurposesAn informational icon, calling your attention
    小心请勿使冷却液滴落到车载电脑上。

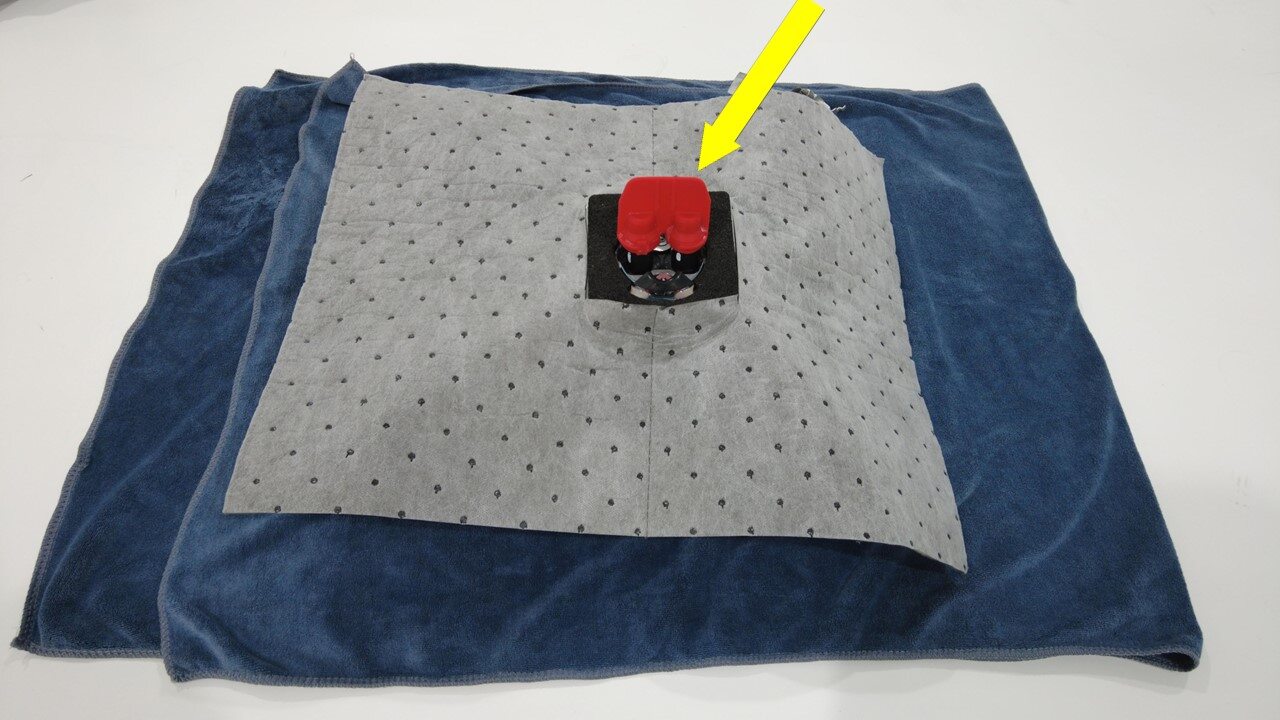

  8. 重新安装车载电脑冷却液塞。
  9. 取走车载电脑上的吸水垫。

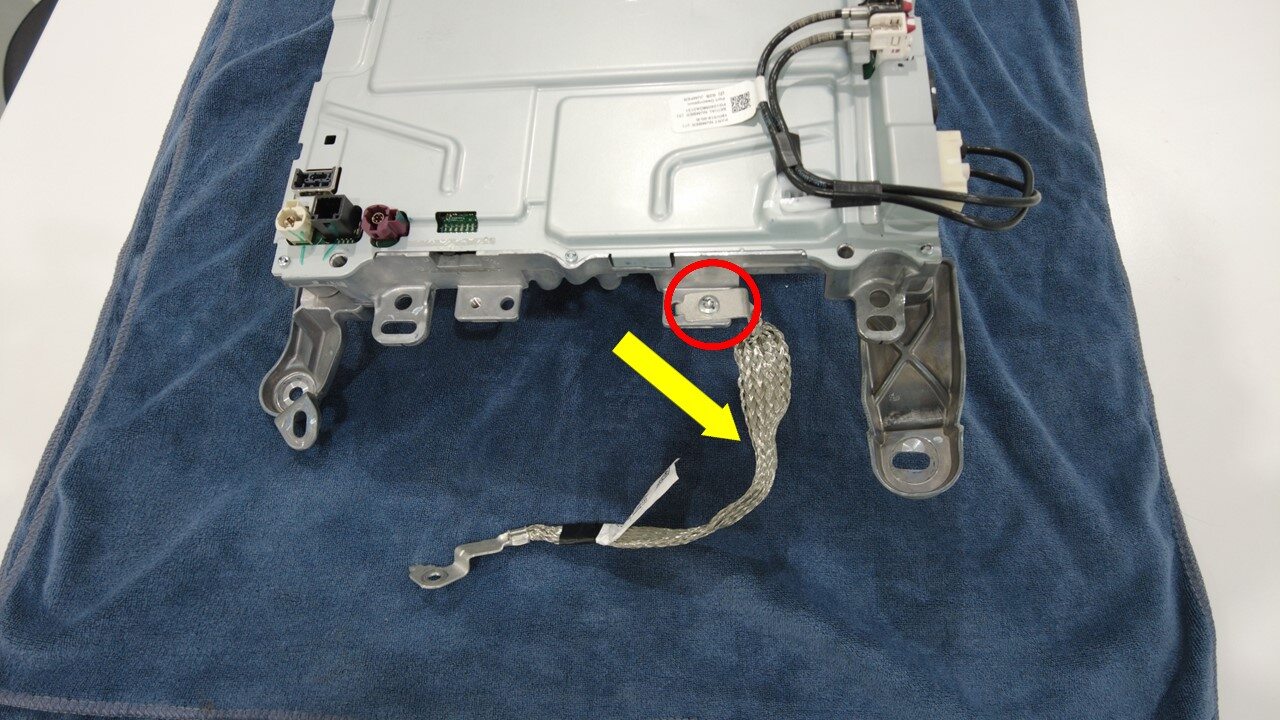

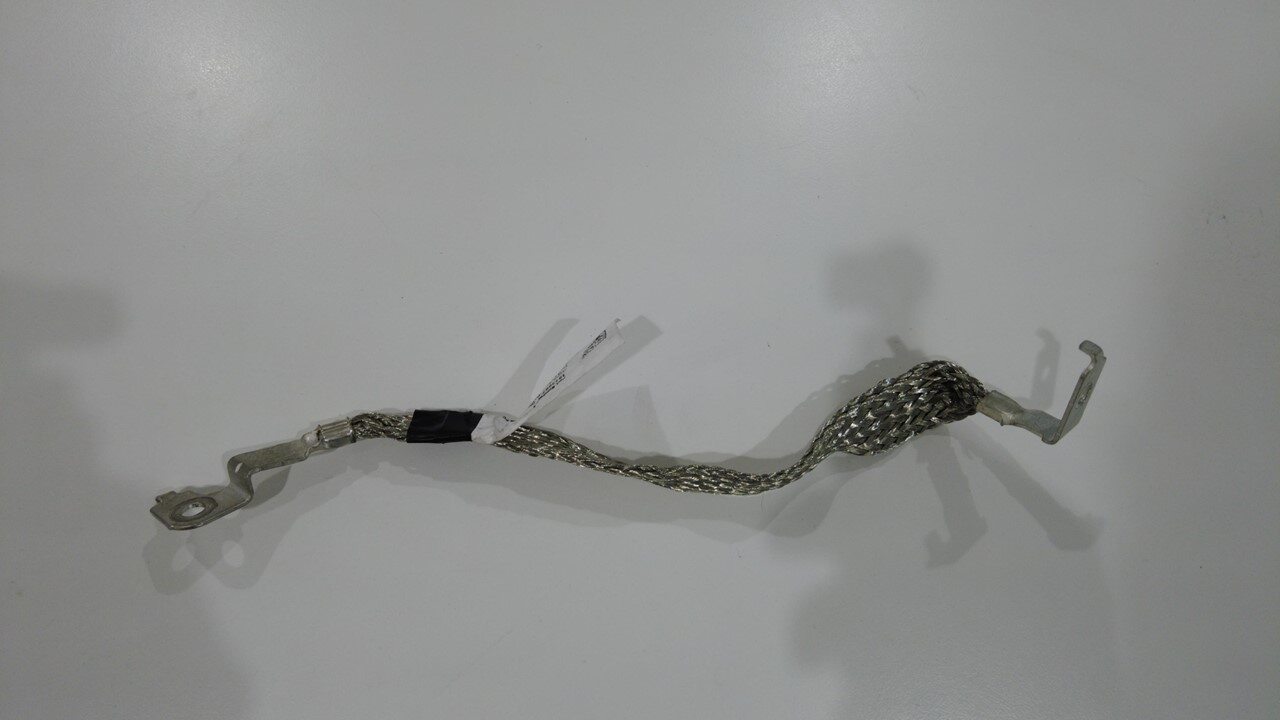

  10. 拆下并弃用将新的接地带固定到车载电脑的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • T25 梅花套筒
  11. 将车载电脑放置在车辆上,然后连接车载电脑右侧连接器(6 个)。
  12. 连接车载电脑左侧线束连接器。
  13. 将车载电脑滑动到隔板上的正确位置。
  14. 安装将车载电脑固定到隔板的螺母(2 个)。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 13 毫米深套筒
  15. 安装新的螺栓,将接地带固定到车载电脑。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • T25 梅花套筒
  16. 连接车载电脑前部连接器(3 个)。
  17. 将手套箱 USB 连接器连接到车载电脑。
  18. 安装将电气线束固定到车载电脑下部的夹子(3 个)。
  19. 安装将车载电脑固定到隔板的螺栓(2 个)。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    车载电脑安装支架上无螺纹,安装时需要使用自攻螺栓。安装螺栓时,注意请勿倾斜。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 13 毫米套筒
  20. 拆下车载电脑冷却液软管塞(2 个)。
  21. 将车载电脑冷却液端口塞从车载电脑上拆下。
  22. 将软管固定到车载电脑冷却液入口和出口,然后接合弹簧夹(2 个)。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试以确保软管完全就位。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  23. 取走车载电脑冷却液软管连接点下方的吸收性材料。

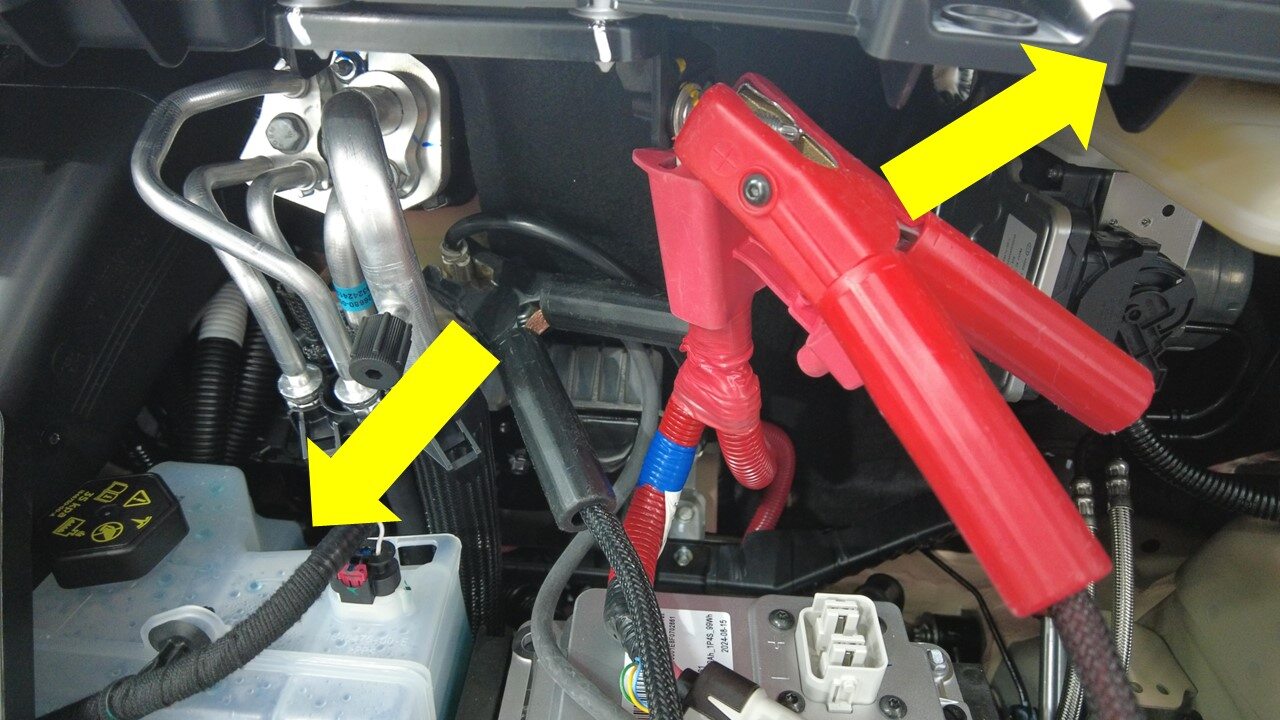

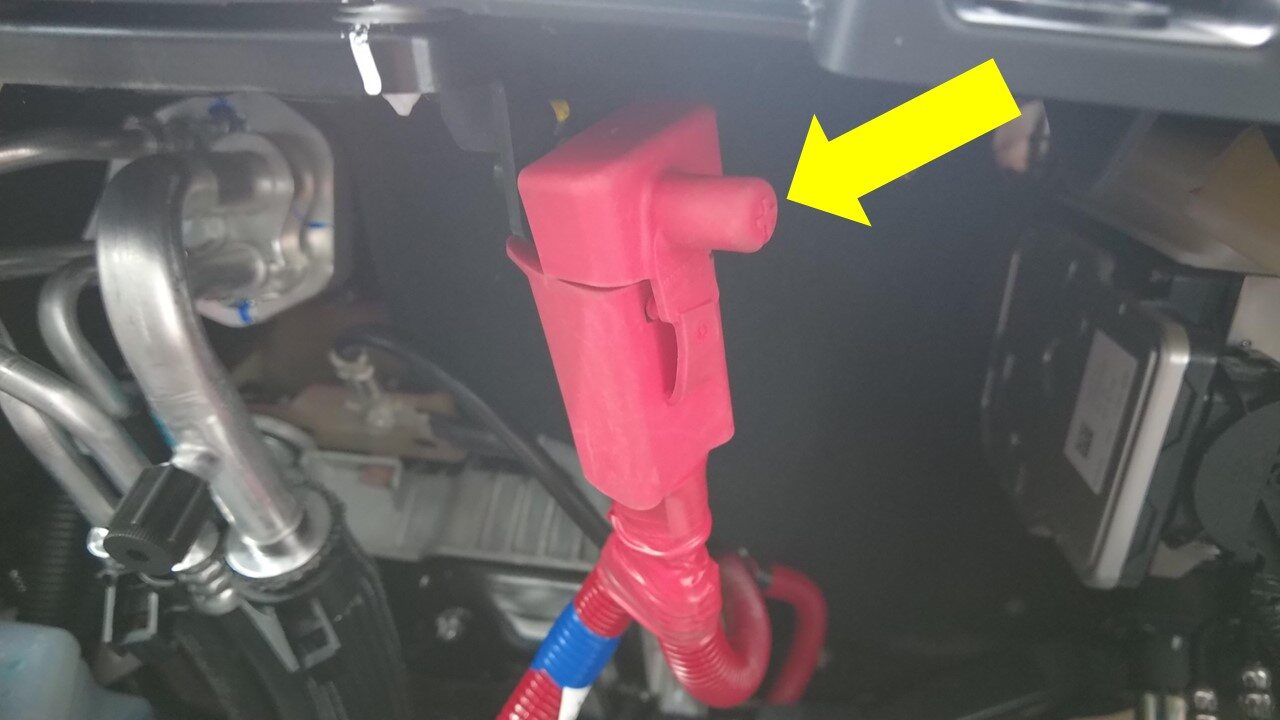

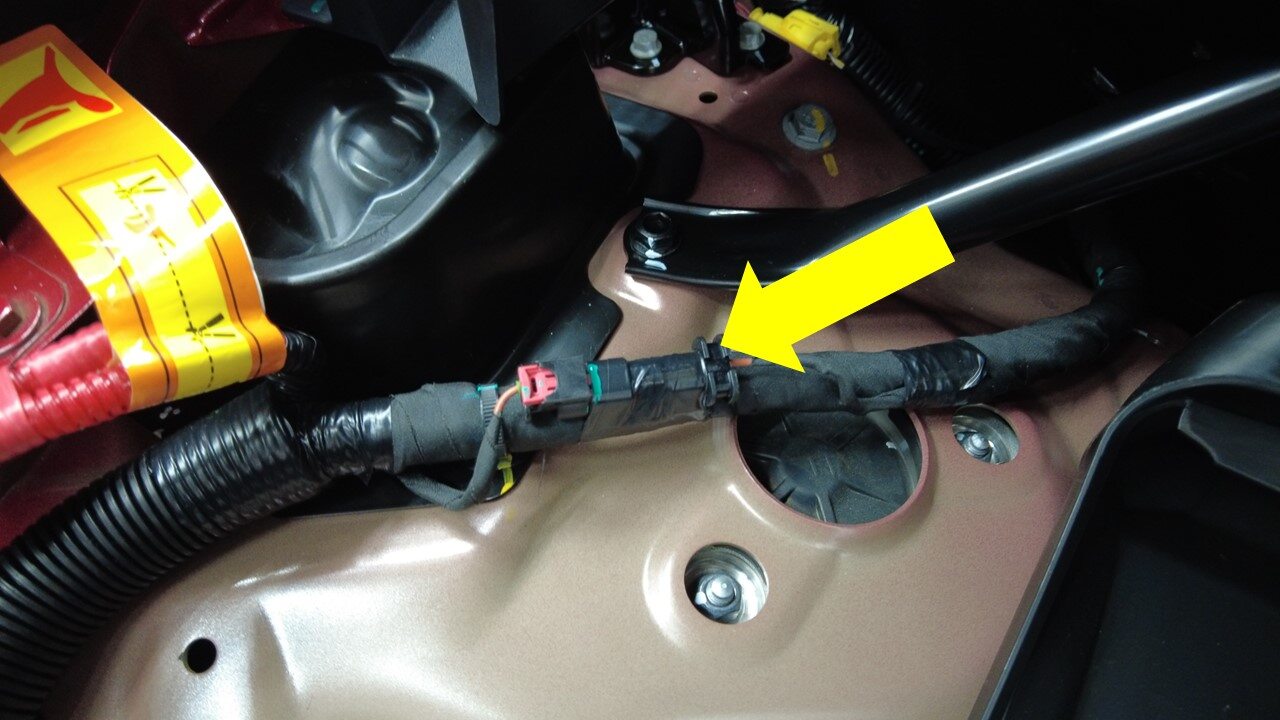

  24. 连接紧急响应回路,保持低压电池断开状态。
  25. 连接低压电池维护设备充电器。请参阅低压维护器(连接和断开) (Maintenance)
  26. 选择Connect Locally,再选择Yes, Resume,以通过 Toolbox 3.0 重新连接到车辆。
  27. 仅适用于第三方维修:输入进入“关联车载电脑”部分所需的车辆安全专业人员登录凭证。
    Informational PurposesAn informational icon, calling your attention
    仅允许在车辆安全认证机构注册的汽车专业人员或 Tesla 服务中心技术人员配置安全和/或防盗类零件以及可能需要特殊编程和/或设置的零件。
  28. 关联新的车载电脑与车辆识别号码 (VIN)。
    Informational PurposesAn informational icon, calling your attention
    确认拍摄图片上的序列号与屏幕上显示的序列号匹配,本步骤需要耗时几分钟,期间车辆会多次重启。
  29. 点击Start Part Replacement OTA,将软件更新部署至车辆。
    Informational PurposesAn informational icon, calling your attention
    如有必要,可以 Reconnect Toolbox 连接。
  30. 在 Toolbox 中,点击Next Page,以转至“恢复”页面,然后根据提示恢复车辆配置文件。
  31. 断开笔记本电脑与车辆的连接。
  32. 断开低压电池维护设备充电器并连接低压电池。
  33. 通过车辆触摸屏安装软件包。请参阅软件重新安装 - 触摸屏
  34. 拆下冷却液罐罐盖,然后加注冷却液至适当液位。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  35. 解锁网关。请参阅网关(解锁)
  36. 通过“维护模式”或 Toolbox 执行以下例行程序(请参阅): TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  37. 安装中控台右前面板。请参阅中控台右侧饰板 ((拆卸和更换))
  38. 安装右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位(拆卸和更换)
  39. 安装右侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  40. 安装仪表板右侧端盖。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))
  41. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  42. 安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))
  43. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  44. 安装后流线型护板。请参阅前备箱挡板 - 后部(拆卸和更换)
  45. 退出“维护模式”。请参阅维护模式
  46. 升起左前车窗,关闭左前车门。
