管路 - 后驱动变流器至油冷器 - 第三代 ((拆卸和更换))

校正代码 1830020022 FRT 1.02 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件

拆卸

  1. 举升并支撑车辆
  2. 打开左前车门，降下左前车窗。
  3. 解锁网关。请参阅 网关（解锁）。
  4. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Start Thermal Fill/Drain > Run，然后等待例行程序完成。
  5. 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
  6. 将后扩散器从后饰板下部拆下。请参阅 扩散器 - 后底板 ((拆卸和更换))。

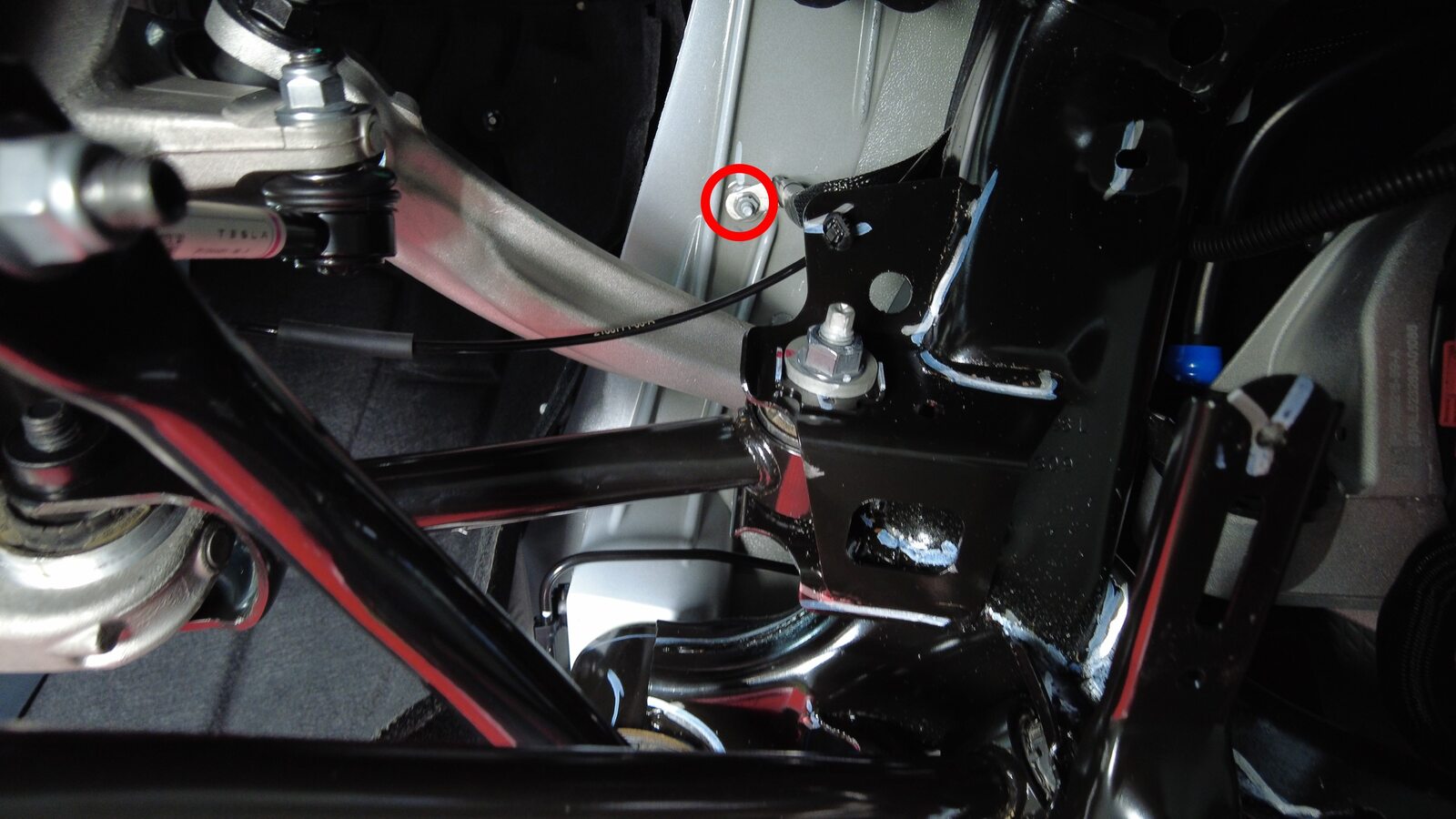

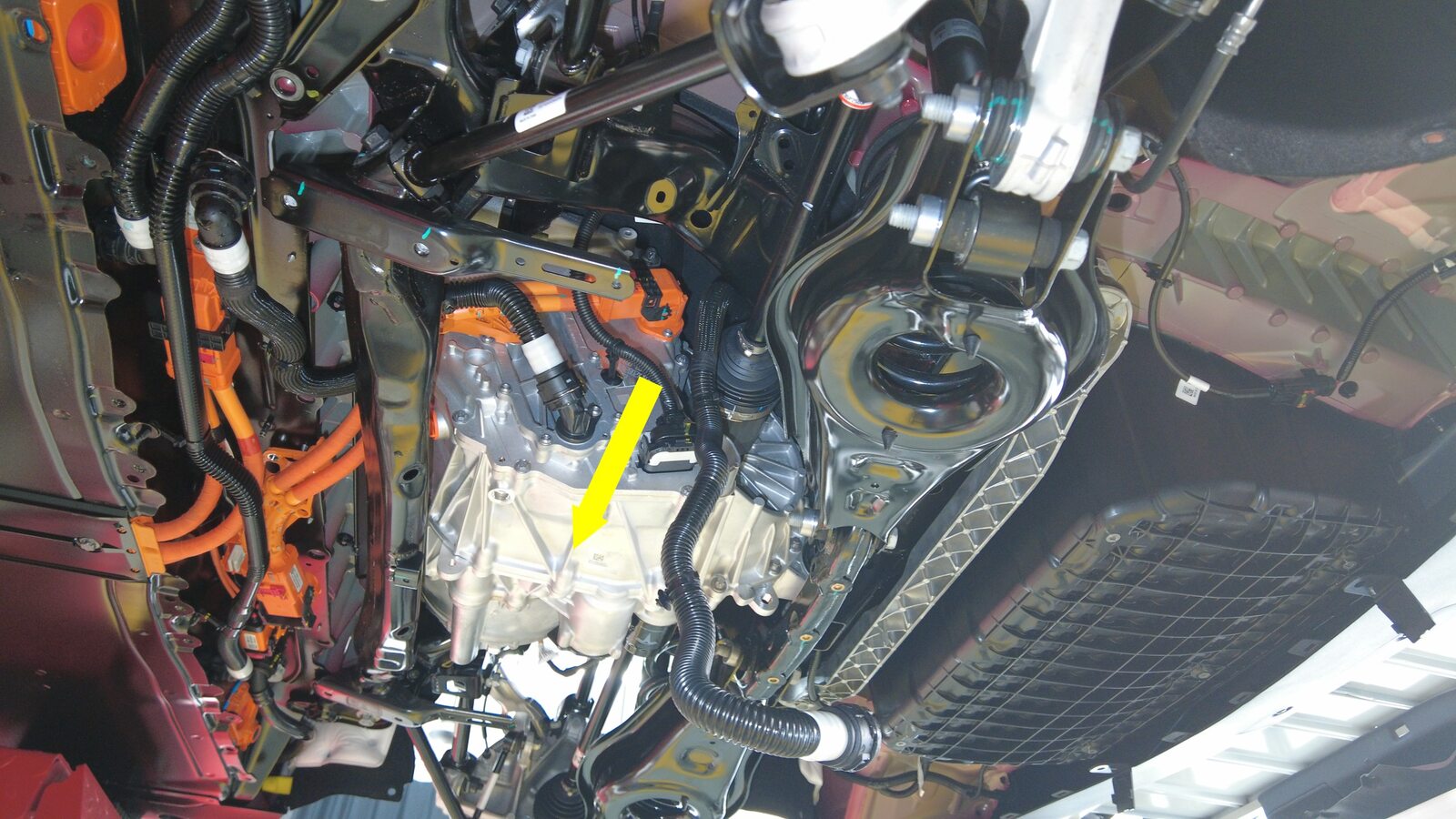

  7. 拆下将后驱动单元接地带固定到车辆的螺母。
  8. 将冷却液排放容器放置在车辆左后侧下方。

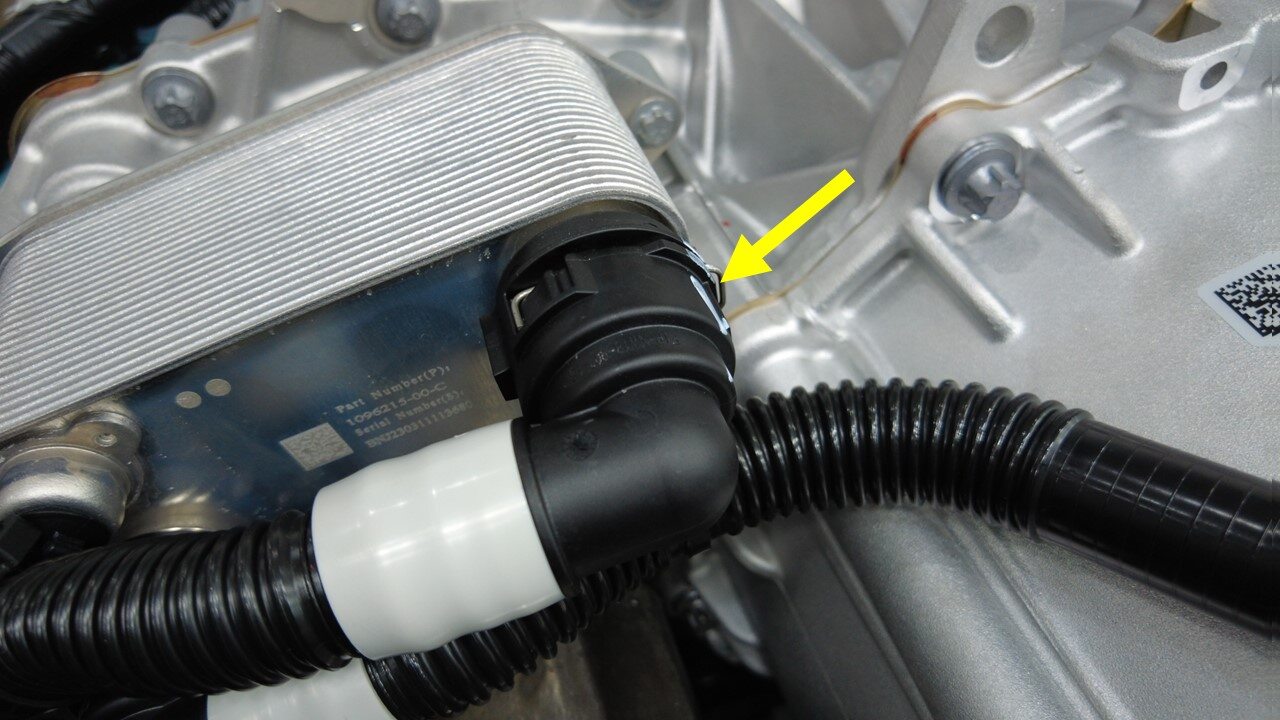

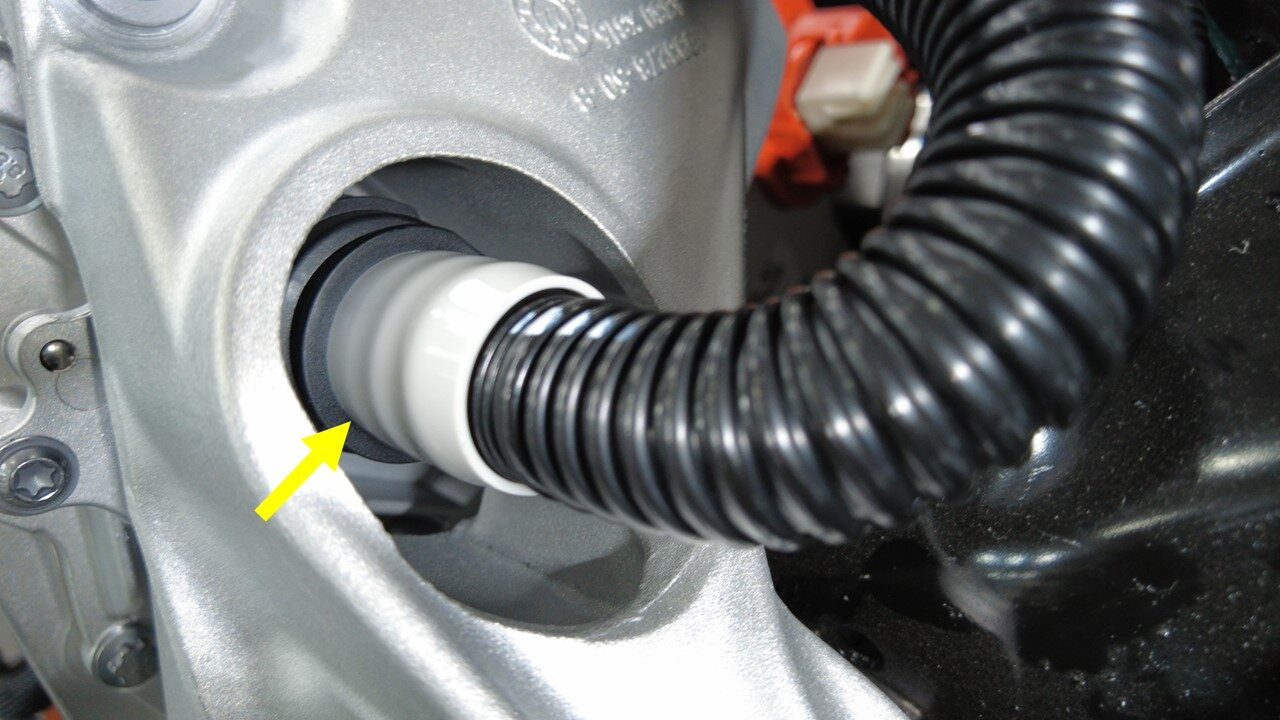

  9. 松开后驱动单元变流器油冷器软管，然后堵住两个软管末端。
  10. 将冷却液排放装置放置在驱动单元右后侧下方。

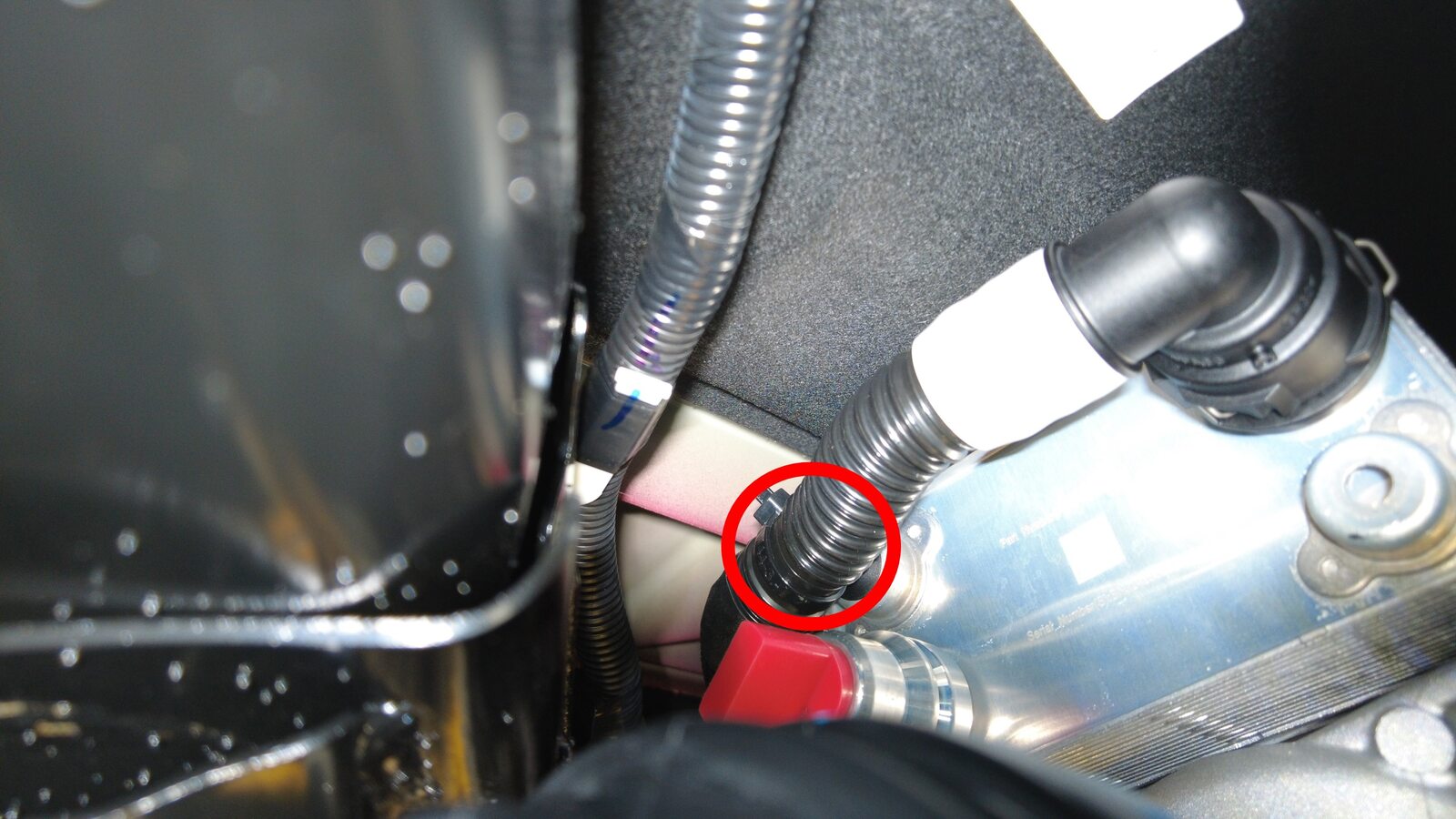

  11. 将后驱动单元变流器冷却液软管从热交换器上松开，然后堵住两个软管末端。

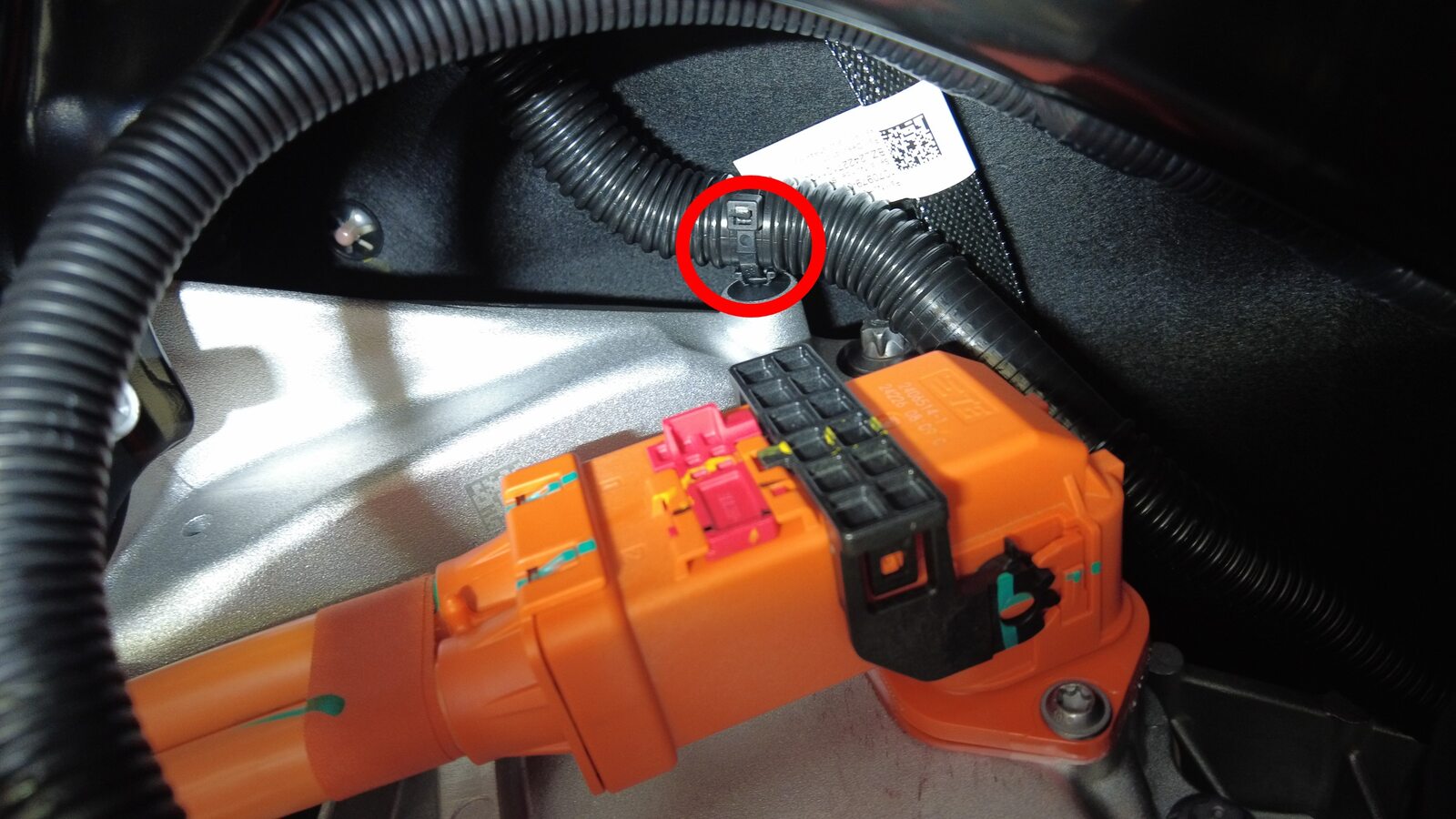

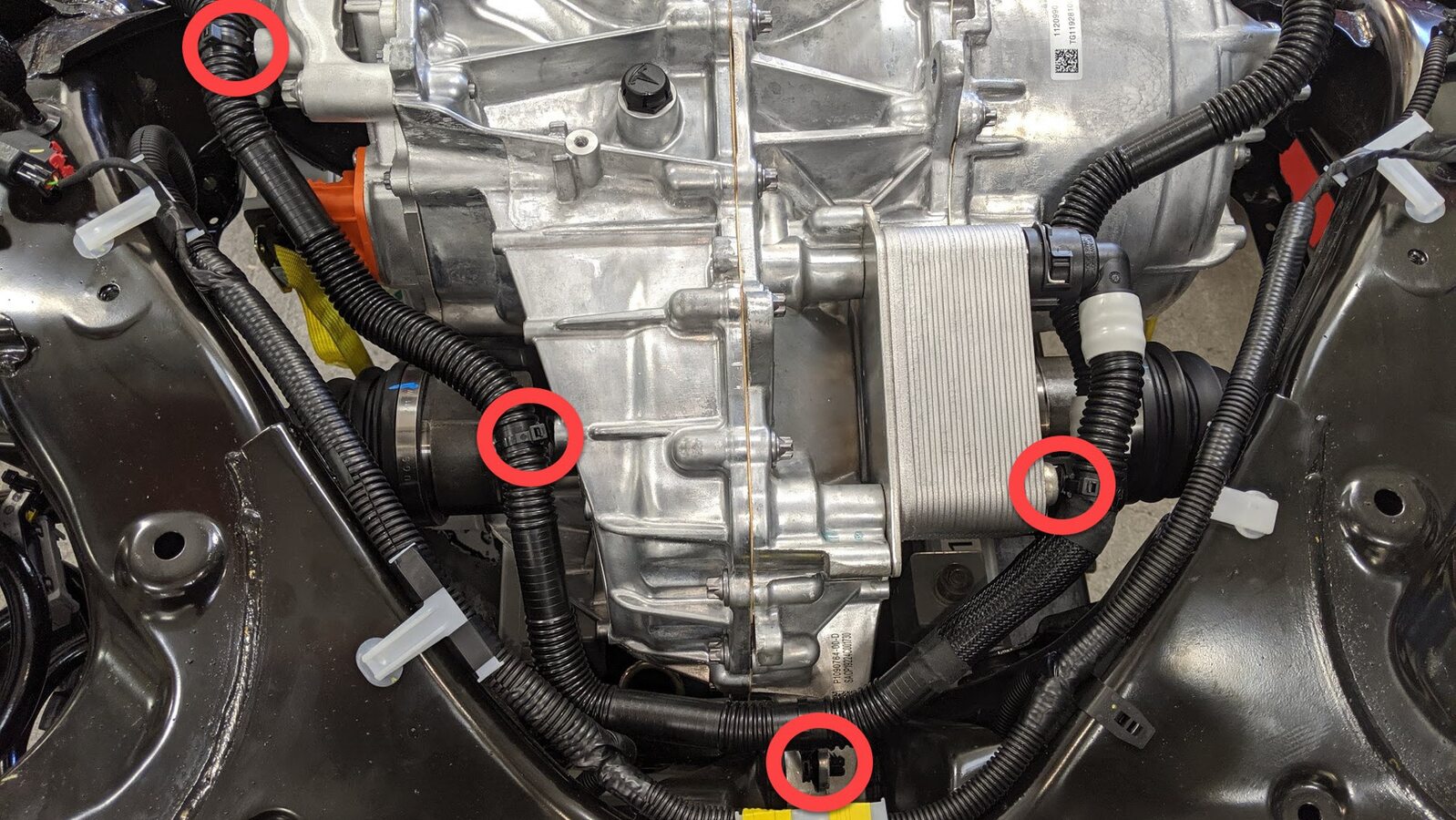

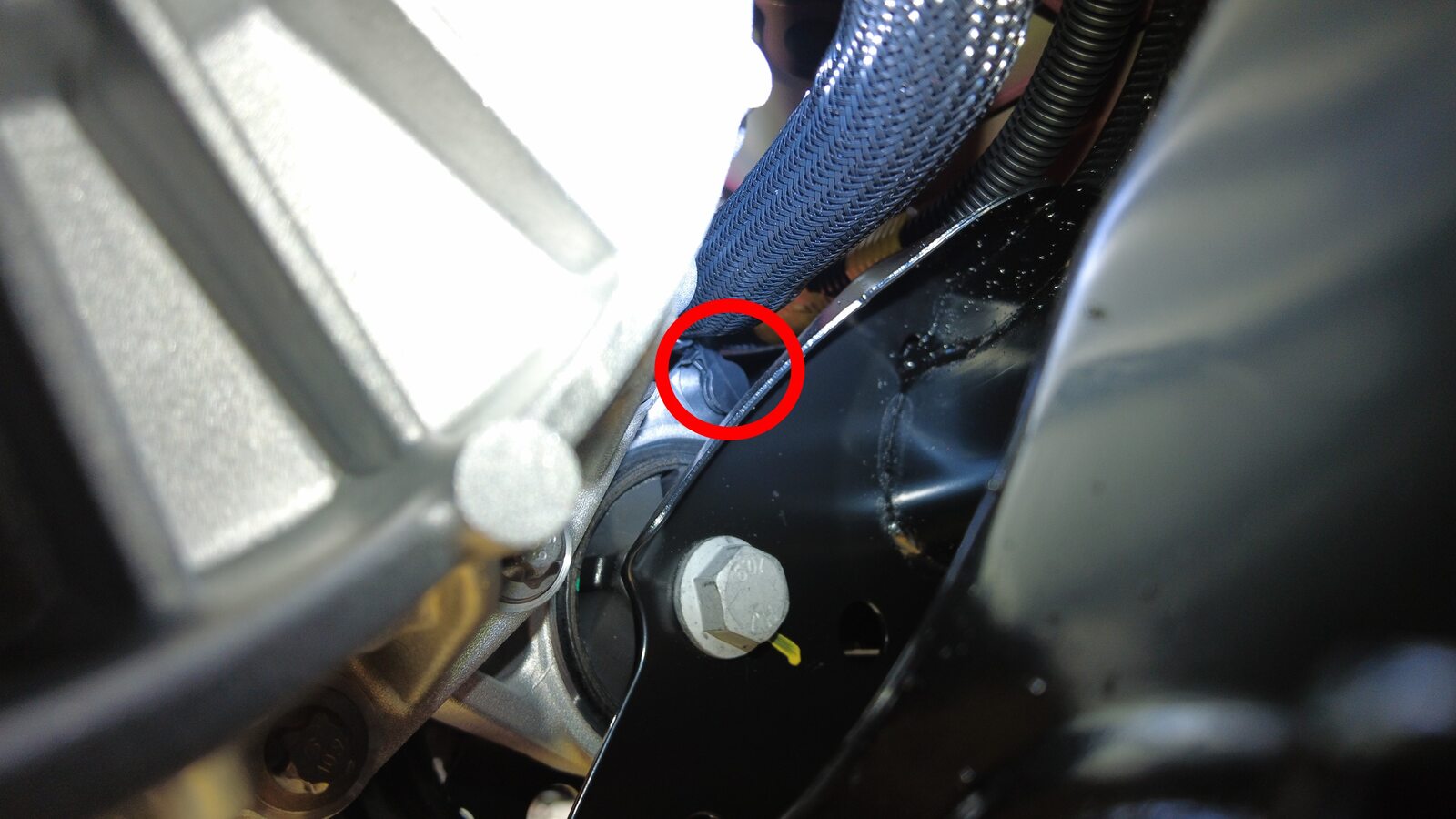

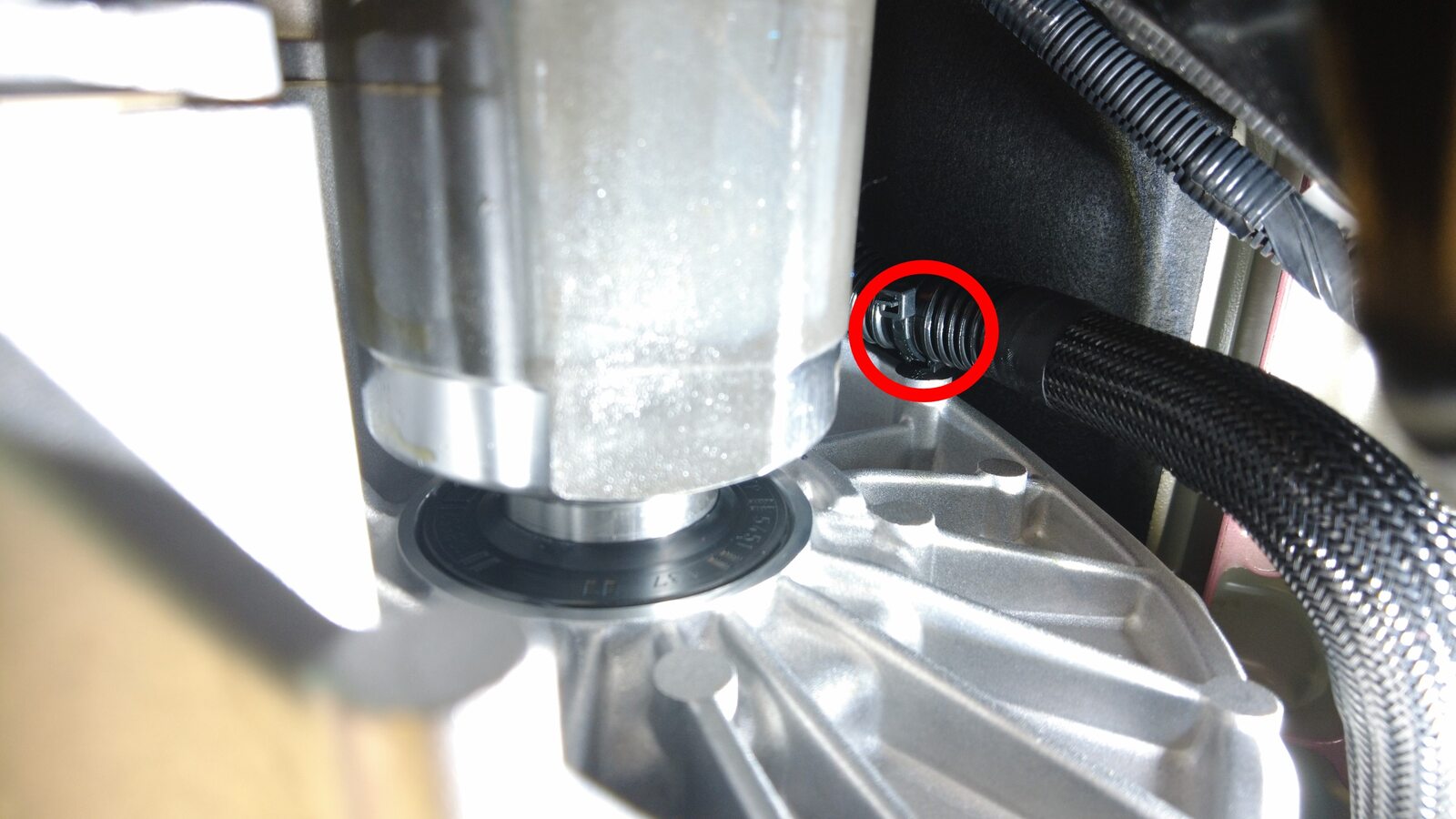

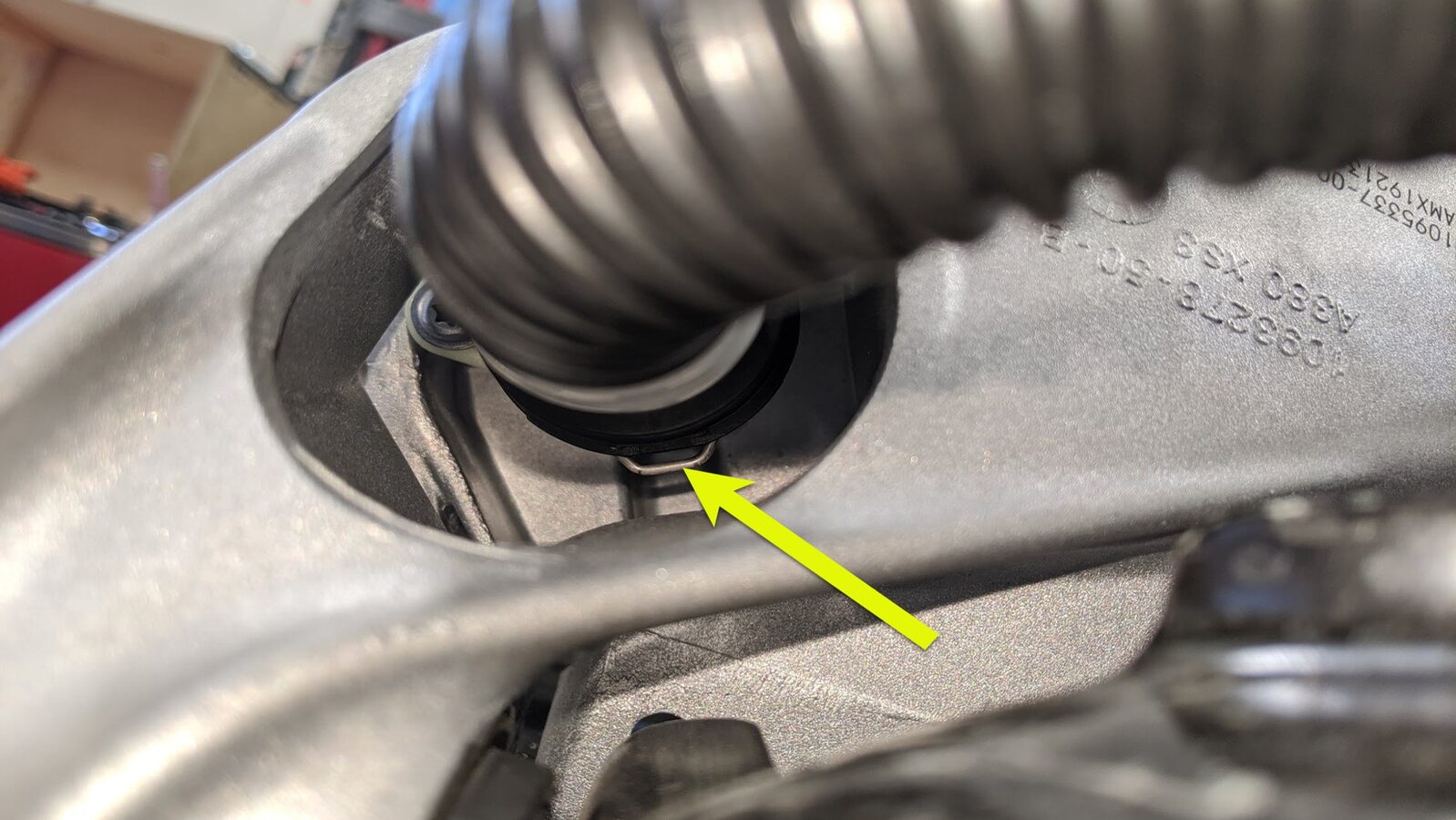

  12. 松开用于固定后驱动单元变流器至油冷器软管的卡子。

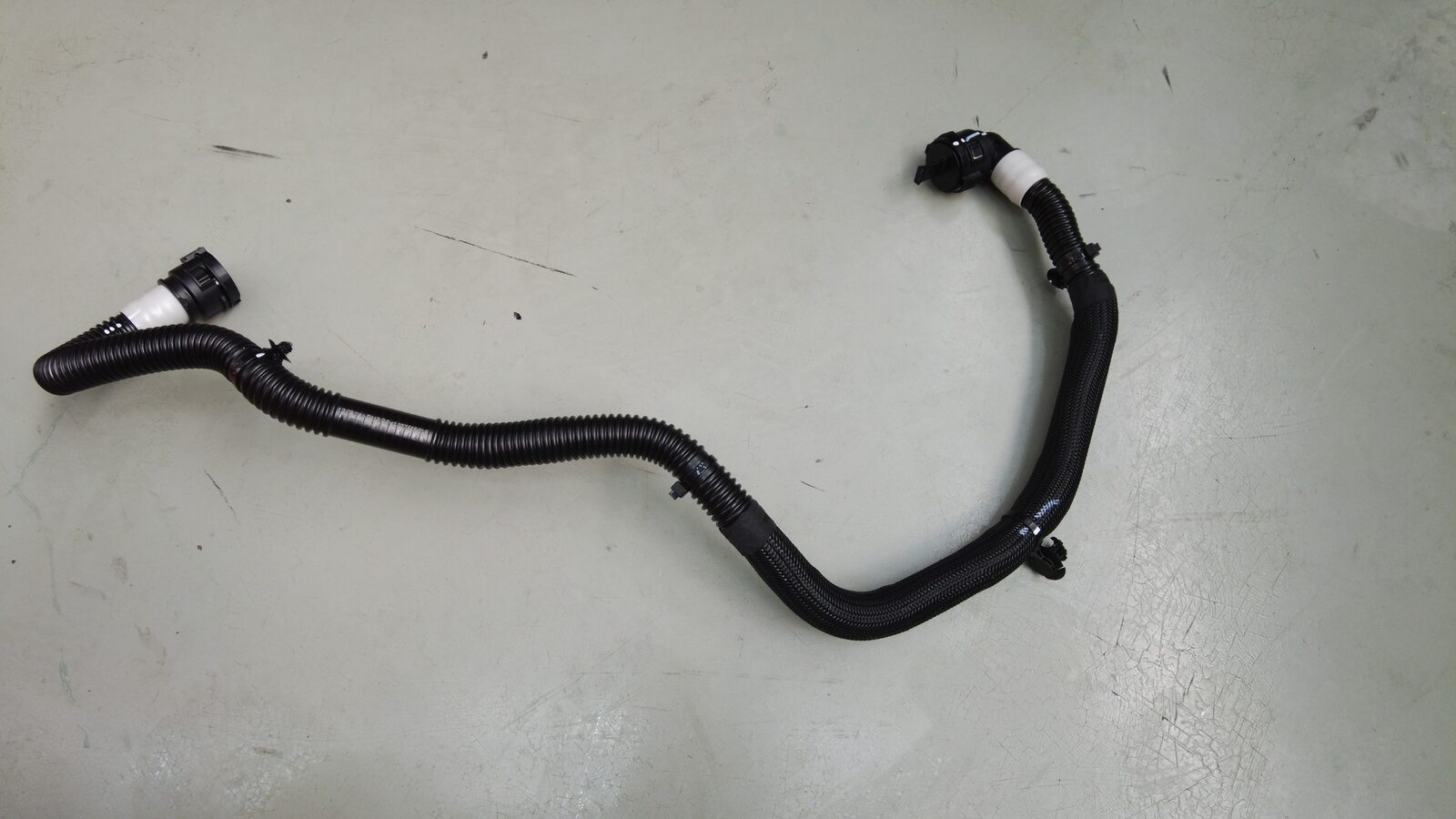

  13. 拆下后驱动单元变流器至油冷器软管。
    注
    轻轻摆动软管，将其从后驱动单元上拆下。

安装

  1. 安装后驱动单元变流器至油冷器软管。
    注
    将变流器至油冷器软管排布在后驱动单元上。
  2. 将后驱动单元变流器至冷却液软管紧固到后驱动单元上。

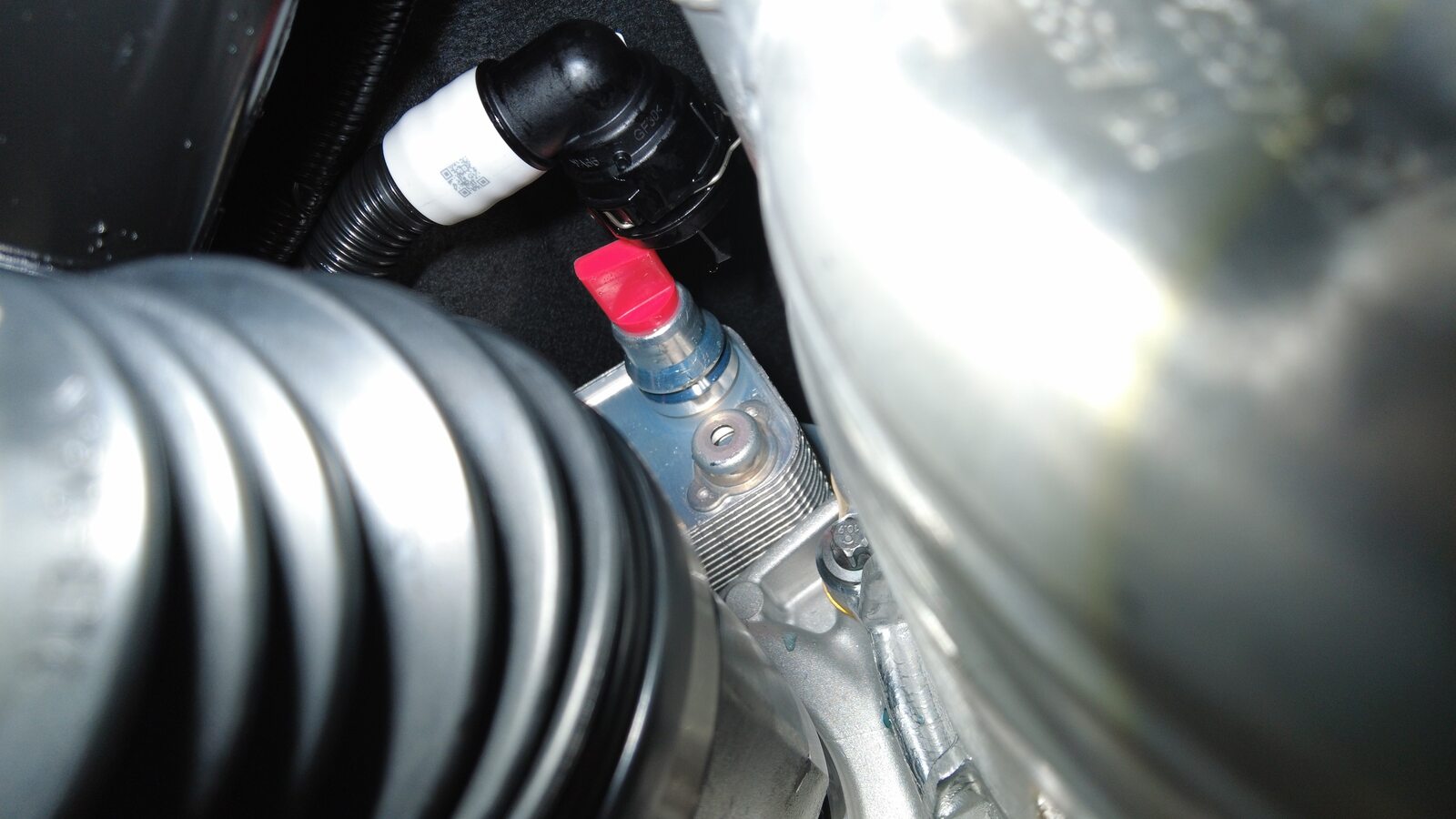

  3. 拆下塞子，将后驱动单元变流器至油冷器软管紧固到热交换器上。
    注
    清除区域内多余的冷却液；执行推拉推测试，确保软管完全接合。

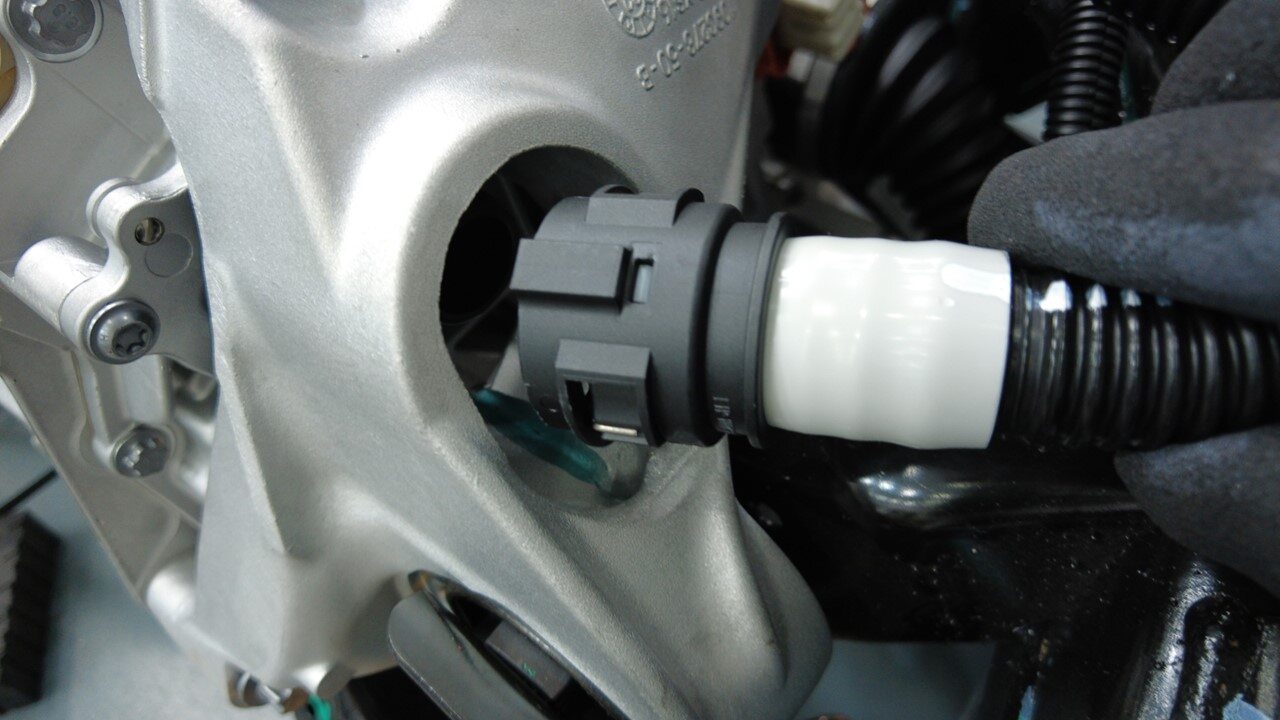

  4. 取下塞子，将变流器至冷却器软管紧固到变流器上。
    注
    执行推拉推测试以确保软管完全接合。
  5. 将冷却液排放容器从车辆下方取走。
  6. 安装将后驱动单元接地带固定到车辆的螺母。
  7. 将后扩散器安装到后饰板下部。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  8. 安装中间流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  9. 安装 LH 后车轮。请参阅 轮毂总成（拆卸和安装）。
  10. 完全降低车辆。
  11. 拆下冷却液罐罐盖。
  12. 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
  13. 解锁网关。请参阅 网关（解锁）。
  14. 选择Stop Thermal Fill/Drain > Run，然后等待例行程序完成。
  15. 选择Coolant Purge Start > Run，然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  16. 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  17. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
