Door Hinge - Front - Lower - LH ((拆卸和更换))

校正代码 1133010102 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 从底部撑起左前车门。
    Informational PurposesAn informational icon, calling your attention
    务必使用柔软材料保护车门涂漆。

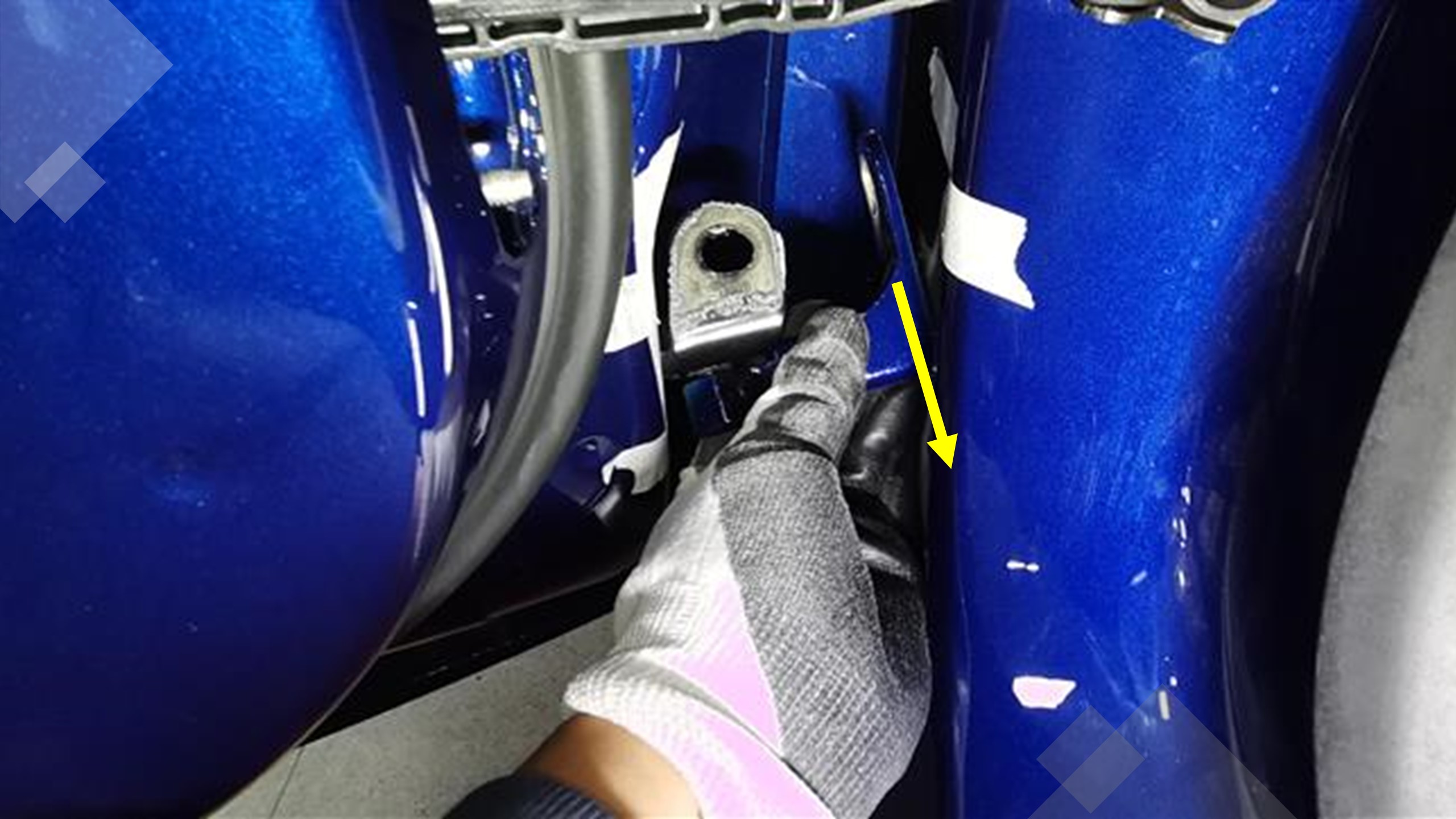

  3. 在左前翼子板上粘贴胶带。
  4. 在车身和车门上左前车门下部铰链四周的区域粘贴遮蔽胶带,以便在安装过程中辅助对齐。

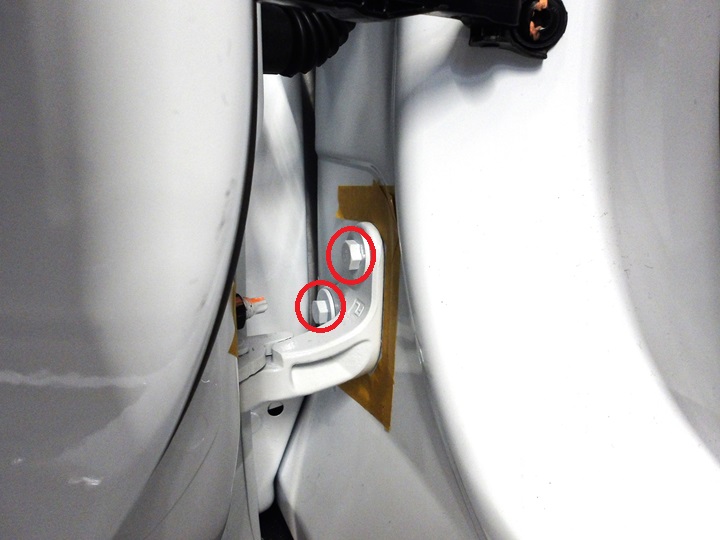

  5. 拆下将左前车门下部铰链固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒

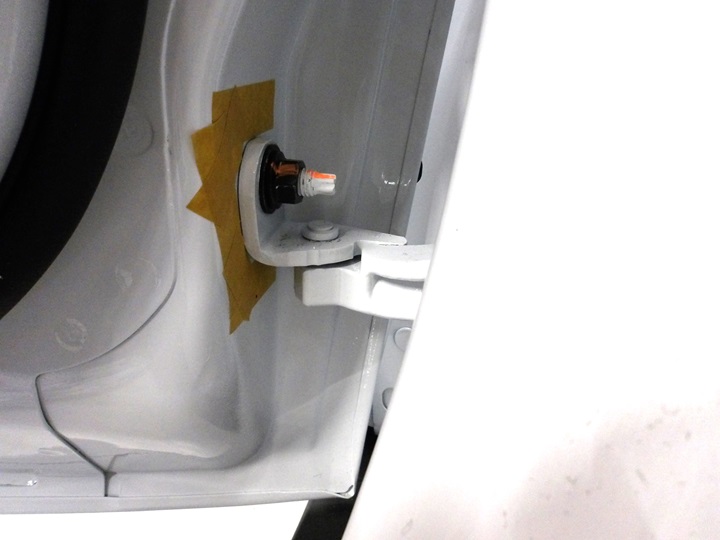

  6. 拆下将左前车门下部铰链固定到车门的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒

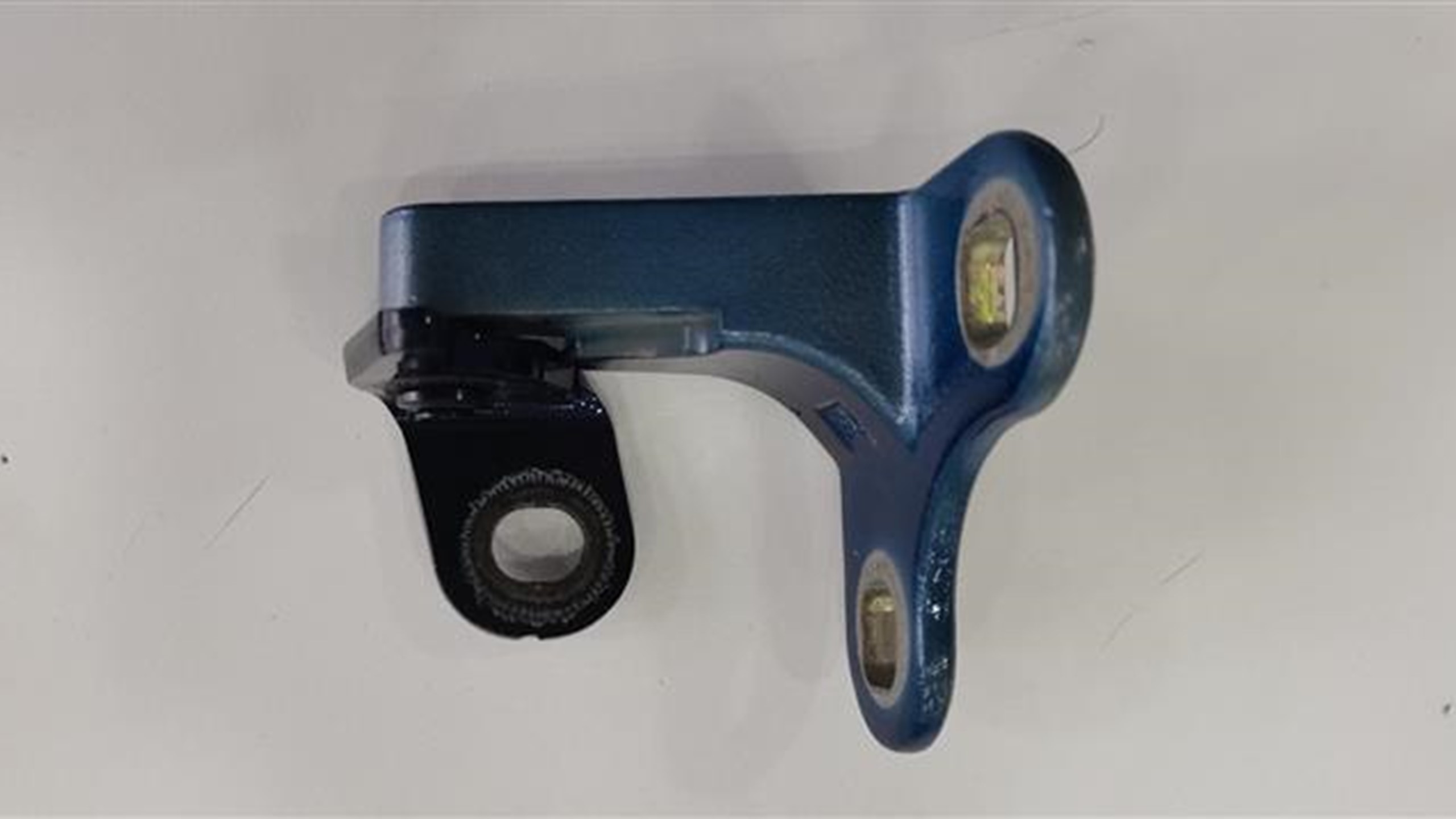

  7. 小心地将左前车门下部铰链从车辆上拆下。

安装

  1. 使用定位胶带将左前车门下部铰链固定到车辆上。
  2. 手动拧紧将铰链固定到车身的螺栓(2 个)。
  3. 手动拧紧将左前车门下部铰链固定到车门的螺母。
  4. 将卧式千斤顶从左前车门处移走。
  5. 关闭左前车门并检查间隙和齐平度。视需要进行调节。
    Informational PurposesAn informational icon, calling your attention
    参考 CVIS 获取当前的间隙/齐平度规格。
  6. 打开左前车门。
  7. 紧固将左前车门下部铰链固定到车门的螺栓(2 个)。
    26 Nm (19.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒
  8. 紧固将左前车门下部铰链固定到车身的螺母。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒
  9. 揭下左侧车身侧和车门侧下部铰链位置处的胶带。
  10. 揭下左前翼子板上的胶带。
  11. 使用异丙醇 (IPA) 清洁左前车门上部铰链螺栓。
  12. 视需要在左前车门下部铰链螺栓上涂抹修补漆。
    Informational PurposesAn informational icon, calling your attention
    涂抹之前,请将修补漆摇匀。等待 20 分钟,等待修补漆风干。
  13. 升起左前车窗,关闭左前车门。
