分流器 ((拆卸和更换))

校正代码 1630012502 FRT 1.08 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅 人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-06-04: 添加了开始测量前对 Hioki 电阻计执行零点调节的指导。
    • 2025-10-20: 更新了不同分流器类型的例行程序。
  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1131071-00-A 烟火断接虚拟安全开关
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1076927-00-A 微欧电阻计，Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

扭矩规格

表 1. 扭矩规格： 分流器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将高压电池分流器固定到高压电池仓的螺栓
9 Nm (6.6 lbs-ft)
  • 绝缘工具：
    • 13 毫米套筒
    • 棘轮/扭矩扳手
 更换

拆卸

  1. 拆下高压电池仓。请参阅 高压电池仓盖板 ((拆卸和更换))。
  2. 将烟火断接开关从高压电池仓上拆下。请参阅 高压电池 - 烟火隔离开关 ((拆卸和更换))。

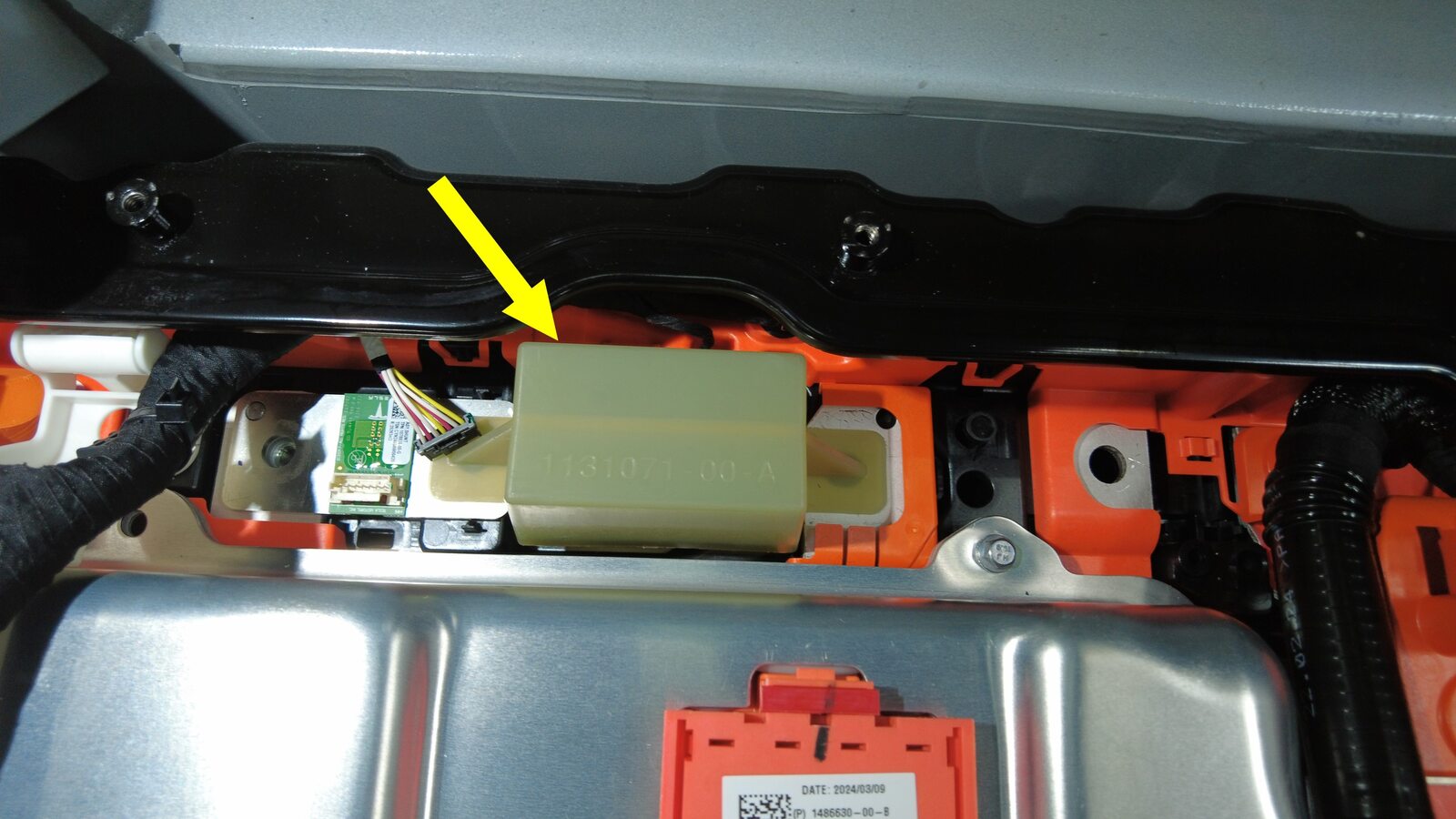

  3. 安装烟火断接开关虚拟插头。

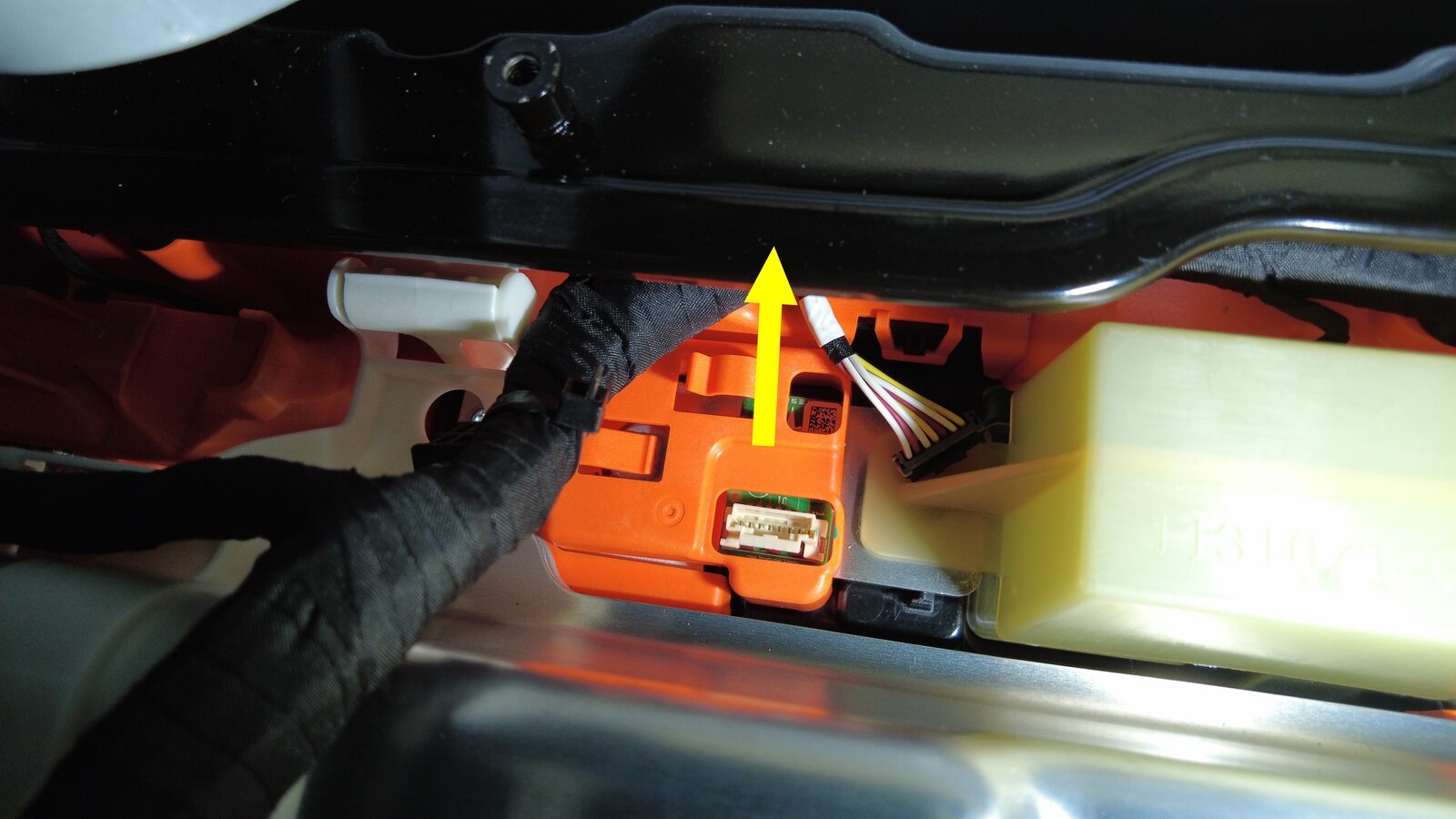

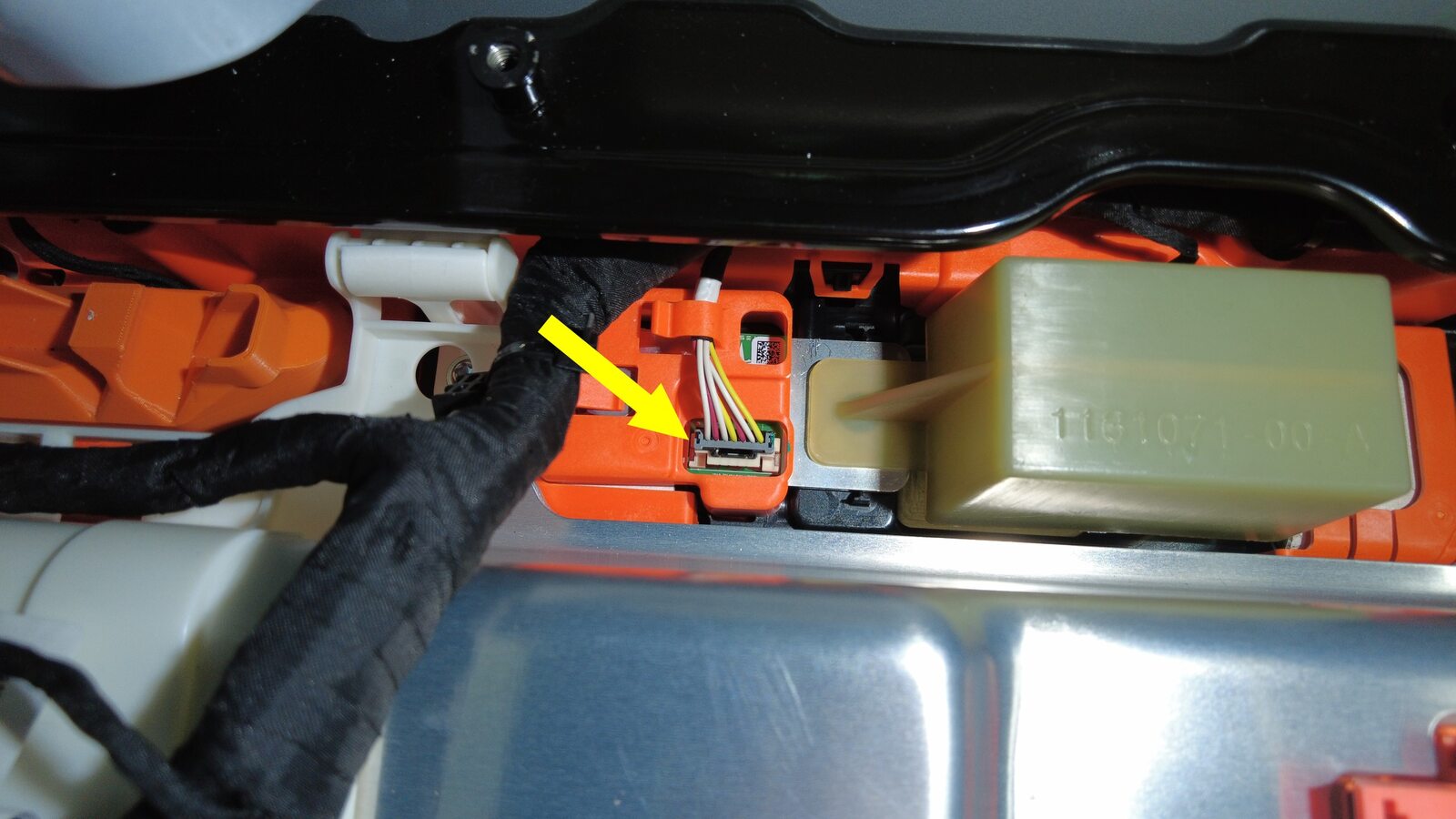

  4. 断开分流器总成连接器。

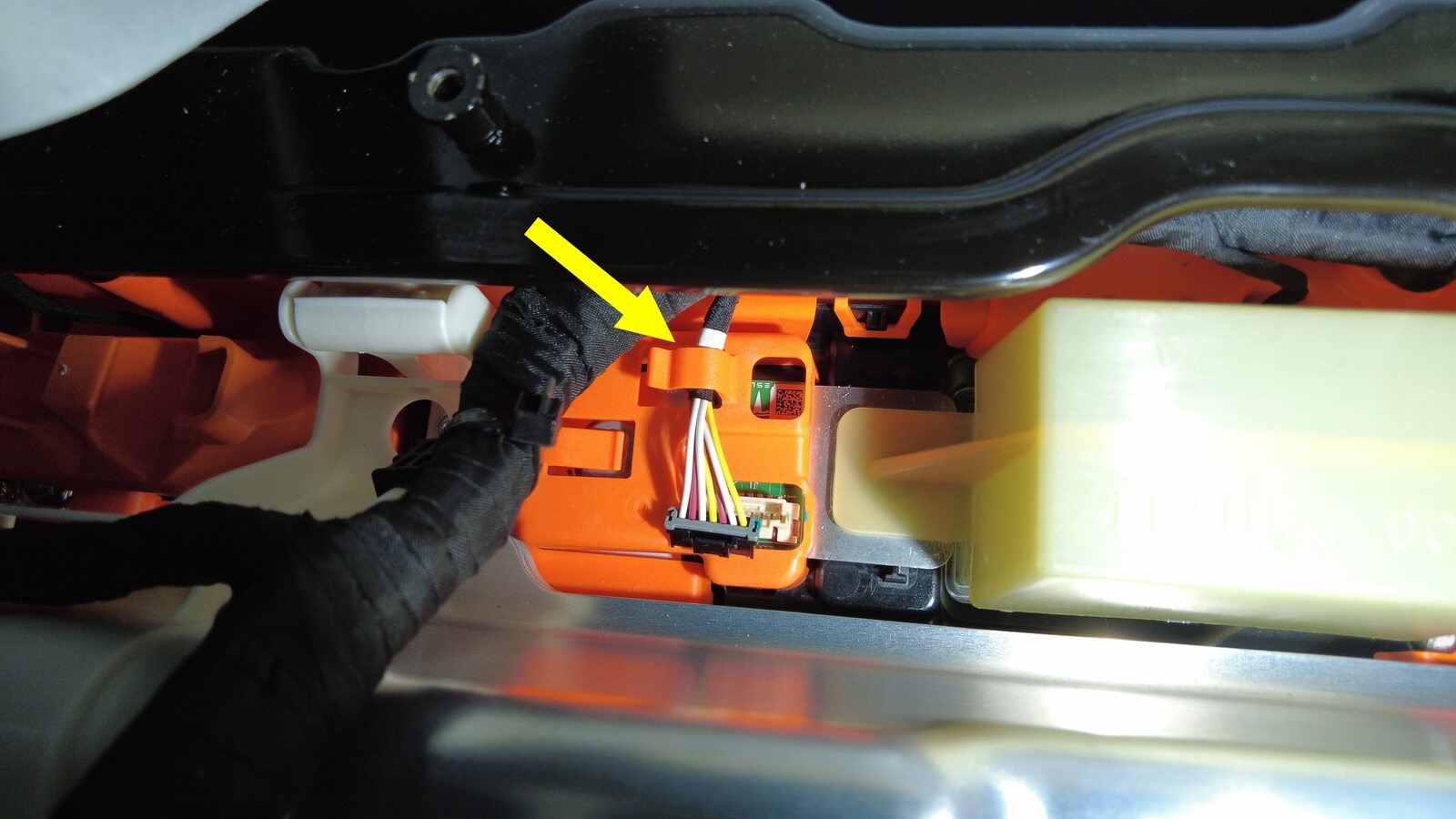

  5. 松开分流器绝缘体上线束。
  6. 拆下分流器绝缘体。

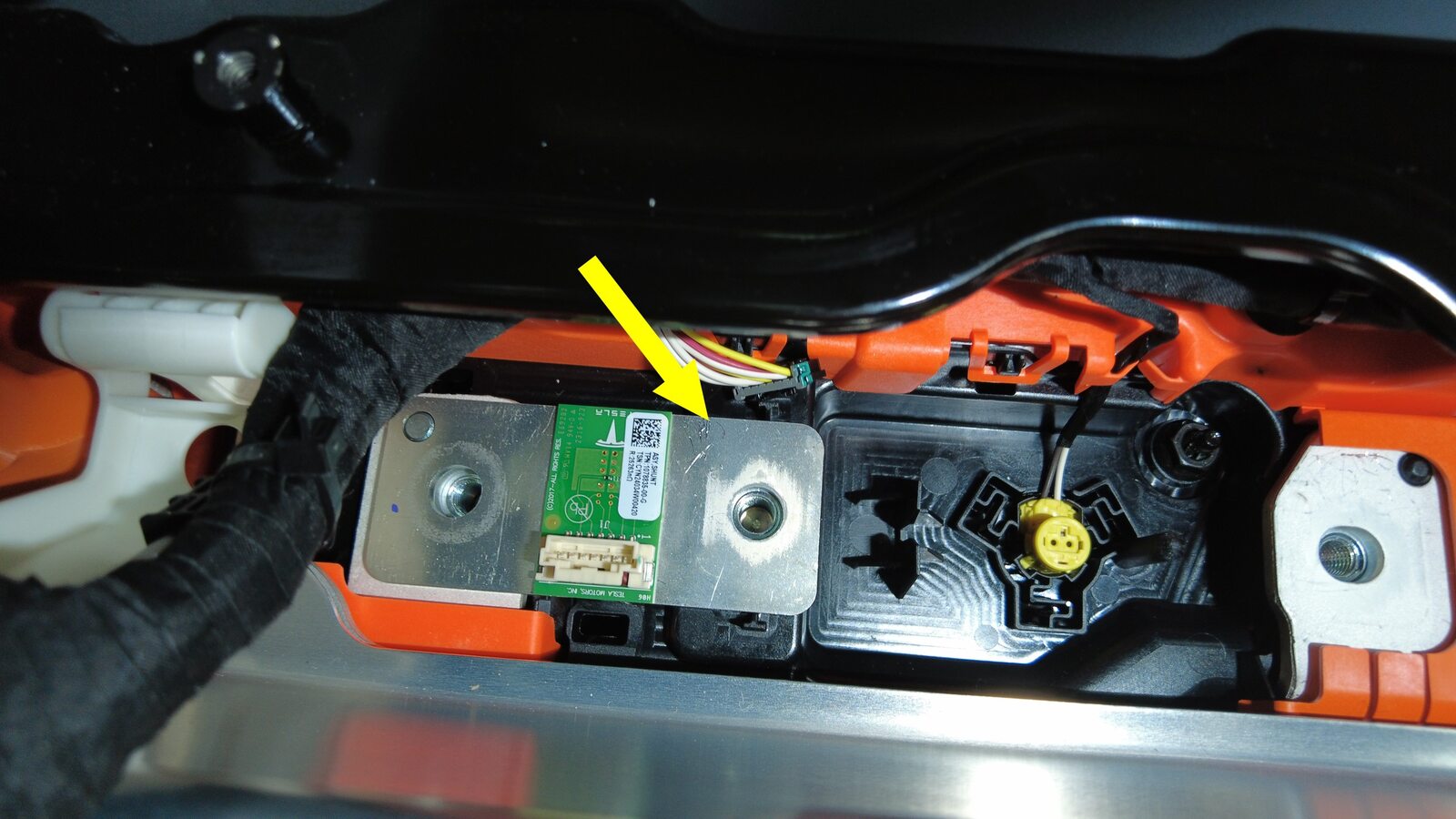

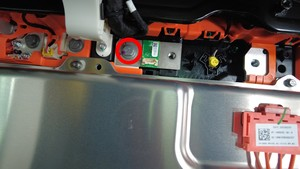

  7. 拆下将分流器总成固定到高压电池仓的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 绝缘工具：
      • 13 毫米套筒
      • 棘轮/扭矩扳手
  8. 拆下烟火断接开关虚拟插头。
  9. 将分流器总成从高压电池仓上拆下。

安装

  1. 使用异丙醇 (IPA) 湿巾清理分流器、母排以及烟火电池断接开关的高压接合面。
  2. 将分流器总成放置在高压电池仓上，以备安装。
    Informational PurposesAn informational icon, calling your attention
    注

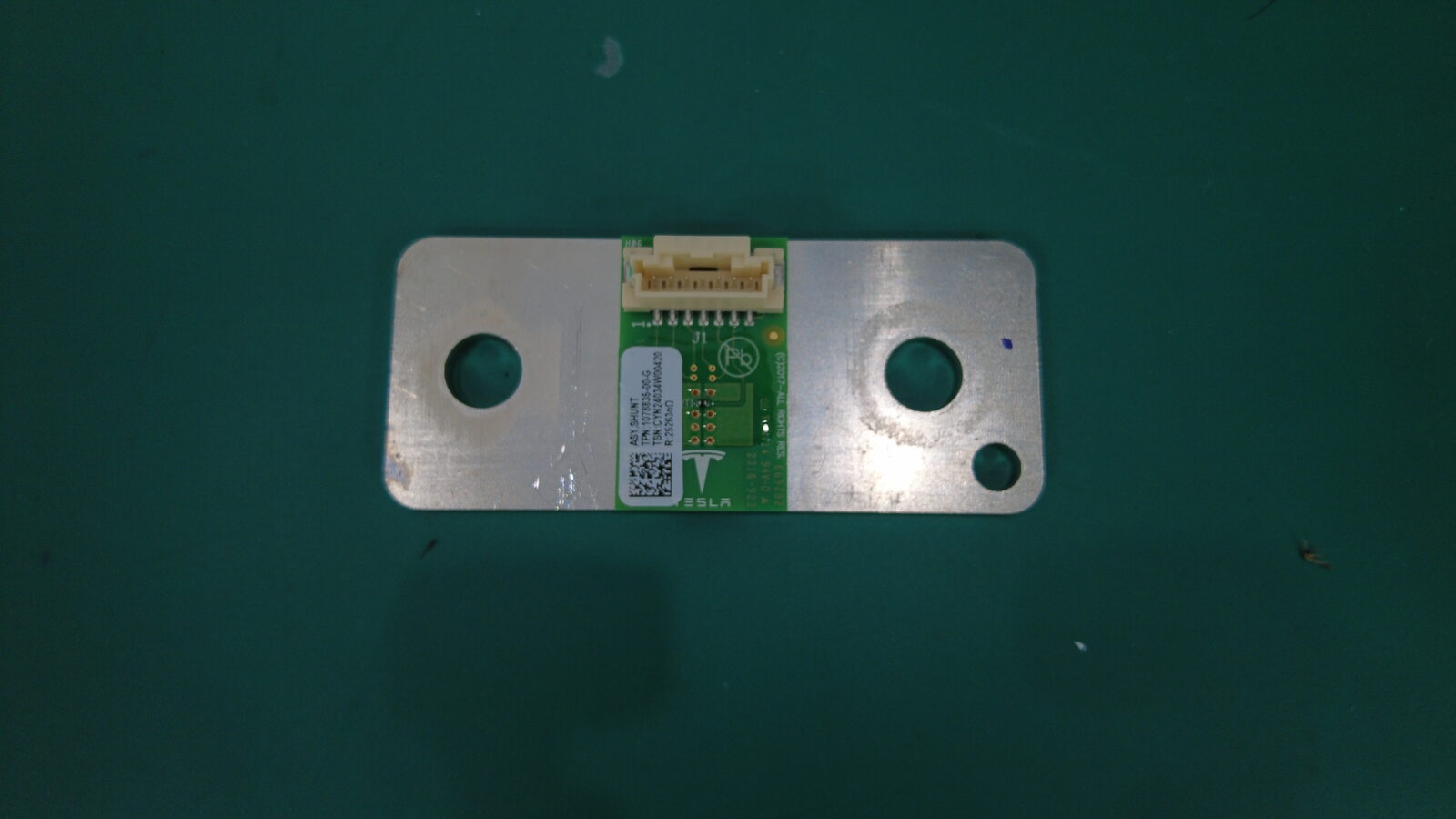

    按照分流器贴纸上的信息登记新分流器导条的电阻和零件号；电阻值应接近 20000 - 30000。

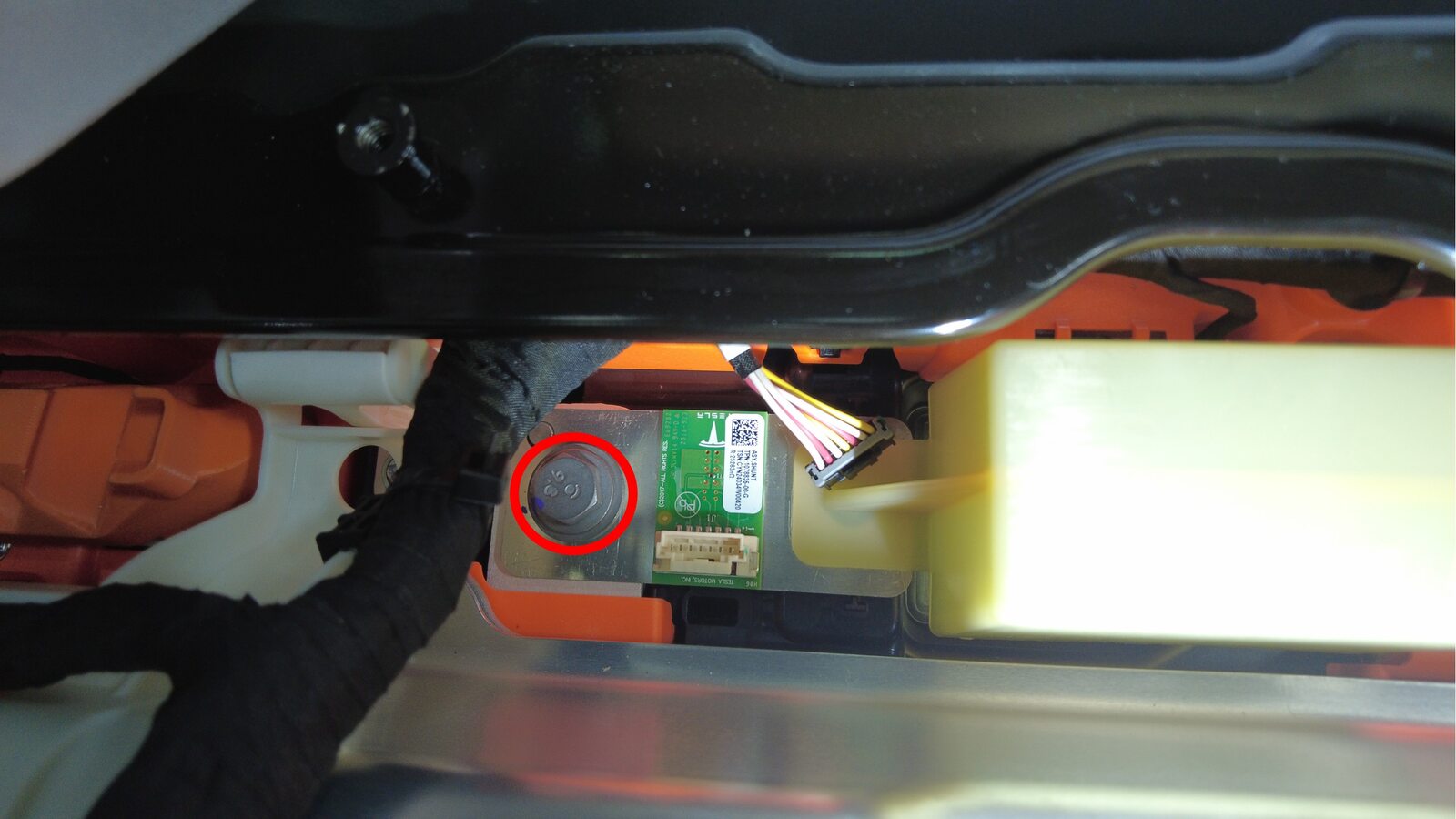

  3. 预装将分流器总成固定到高压电池仓的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 绝缘工具：
      • 13 毫米套筒
      • 棘轮/扭矩扳手

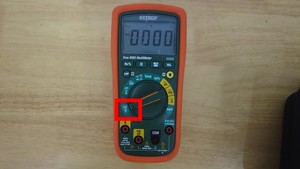

  4. 将万用表设置到 "LoZ"（低阻抗）模式。
    Informational PurposesAn informational icon, calling your attention
    注
    若为模式选择器上没有 "LoZ" 模式的 Fluke 万用表，请参阅万用表（LoZ 设置）。
  5. 将烟火断接开关安装到高压电池仓上。请参阅 高压电池 - 烟火隔离开关 ((拆卸和更换))。
  6. 紧固新的螺栓，将高压电池分流器固定到高压电池仓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 绝缘工具：
      • 13 毫米套筒
      • 棘轮/扭矩扳手

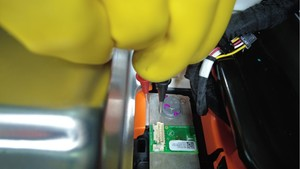

  7. 对 Hioki 电阻计执行零点调节。请参阅 电阻表（零点调节）。

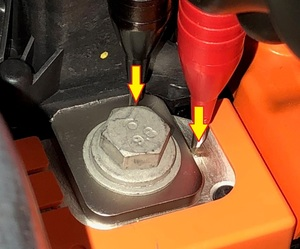

  8. 使用 Hioki 电阻计测量烟火电池断接开关与左侧母排之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.048 毫欧（48 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  9. 使用 Hioki 电阻计测量烟火电池断接开关与分流器之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.033 毫欧（33 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  10. 使用 Hioki 电阻计测量分流器与邻近母排之间的高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.045 毫欧（45 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  11. 安装分流器绝缘体。
  12. 将线束安装到分流器绝缘体上。
  13. 连接分流器总成连接器。
  14. 拆下维修绝缘体套件和高压控制器逻辑盖。
  15. 安装高压电池仓。请参阅 高压电池仓盖板 ((拆卸和更换))。
  16. 启用“维护模式增强版”。请参阅Toolbox（连接和断开）。
  17. 选择High Voltage > Procedures > Shunt Replacement > Continue > Write Shunt Data和WRITE操作，输入此前在第2步记录的分流器导条电阻值，然后根据分流器零件号选择对应的分流器类型。点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    分流器类型包括 Vishay（零件号样式为 2084224-XX-X）和 Cyntec（零件号样式为 1078835-XX-X 或 1588177-XX-X）。
  18. 退出“维护模式增强版”。将装有 Toolbox 的笔记本电脑与车辆相连请参阅Toolbox（连接和断开）。
  19. 安装HEPA 空调滤清器总成。请参阅Toolbox（连接和断开）。
