制动盘 - 后 - LH(测量偏转值)
校正代码 33010200 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将制动盘夹紧板固定到制动盘的螺栓 |
![]() 100 Nm (73.7 lbs-ft) |
|
重复使用 | |
将左后制动盘固定到轮毂轴承的螺栓 | ![]() 5 Nm (3.7 lbs-ft) |
|
重复使用 |
程序
- 打开左前车门。
- 降下左前车窗。
-
启用制动踏板抑压器。
注确认完全踩下制动踏板以避免轮毂打转。
- 将装有 Toolbox 的笔记本电脑与车辆相连。
- 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)。
-
拆下将左后制动盘固定到轮毂轴承的螺栓。
TIp推荐使用以下工具:
- 10 毫米套筒
- 无绳棘轮/冲击钻
- 2 英寸加长件
-

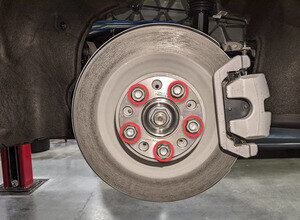

将制动盘偏转夹紧板安装到制动盘上。100 Nm (73.7 lbs-ft)注此步骤将模拟未安装的轮毂,以防测量不准确。TIp推荐使用以下工具:
- 21 毫米深套筒
- 将车辆降低至适宜的高度,然后拆下制动踏板抑压器。
-
部分升起车辆。
注将车辆置于适宜的作业高度。

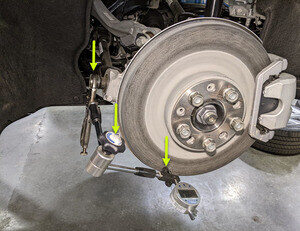

- 将制动盘偏转挠性杆安装到后止推杆螺栓上并设置以便读取。
-
从后制动盘端部向内测量 15 毫米并对齐数字指示器。按下指示杆和零位测量。
注确保按下指示杆以允许双向移动并且不会触底。

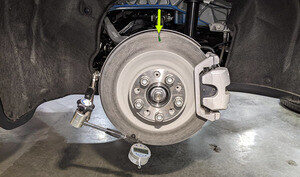

- 标记后制动盘的顶部中心以确定起点。
-

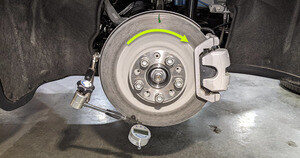

将后制动盘缓慢旋转 1 整圈。
注完成旋转时,记录数字指示器上显示的最高正值和最低负值。注总偏转值为最高正值与最低负值之差,不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米,则偏转过大,必须更换制动盘。
-
从后制动盘端部向内测量 30 毫米并对齐数字指示器。按下指示杆和零位测量。
注确保按下指示杆以允许双向移动并且不会触底。
-
将后制动盘缓慢旋转 1 整圈。
注完成旋转时,记录数字指示器上显示的最高正值和最低负值。注总偏转值为最高正值与最低负值之差,不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米,则偏转过大,必须更换制动盘。
-
从后制动盘端部向内测量 45 毫米并对齐数字指示器。按下指示杆和零位测量。
注确保按下指示杆以允许双向移动并且不会触底。
-
将后制动盘缓慢旋转 1 整圈。
注完成旋转时,记录数字指示器上显示的最高正值和最低负值。注总偏转值为最高正值与最低负值之差,不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米,则偏转过大,必须更换制动盘。
- 将制动盘偏转挠性杆从后止推杆螺栓上拆下。
- 将车辆降低至适宜的高度并安装制动踏板抑压器。
-
将制动盘偏转夹板从后制动盘上拆下。
TIp推荐使用以下工具:
- 21 毫米深套筒
-
安装将左后制动盘固定到轮毂轴承的螺栓。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具:
- 10 毫米套筒
- 安装左后轮毂。请参阅轮毂总成(拆卸和安装)。
-

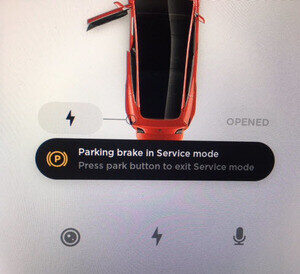

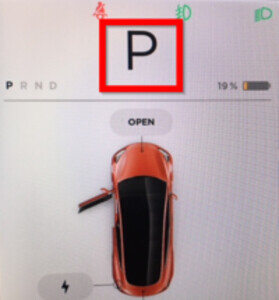

长按“驻车”按钮以退出 EPB 维护模式。
注如果需要,移走轮挡。
- 拆下制动踏板抑压器。
