悬架 - 后(检查扭矩) (Test/Adjust)

校正代码 31039000 FRT 0.75 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

程序

  1. 拆下两个后轮毂。请参阅轮毂总成(拆卸和安装)
  2. 拆下后饰板扩散器。请参阅后饰板 - 扩散器(拆卸和更换)
  3. 拆下左右悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)
  4. 拆下将左后制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
  5. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上,然后手动拧紧带耳螺母(5 个)。
  6. 放置并升起托臂支架,以模拟位于行驶高度的悬架。
  7. 测量围板底部和后轴中心的距离,确保后悬架已设置到行驶高度。测得距离应为 428 毫米。

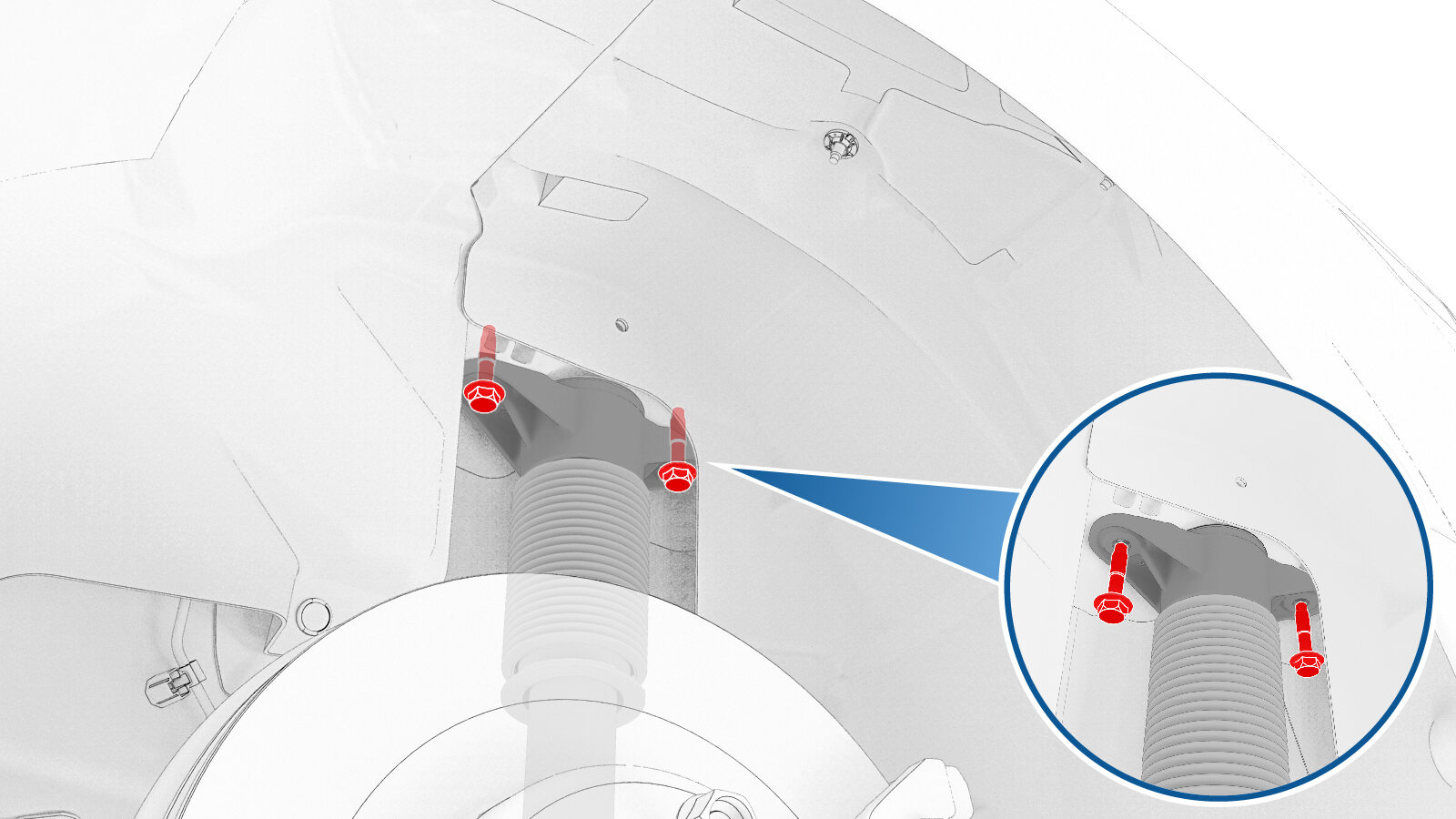

  8. 检查将左后减震器固定到顶部支座处车身的螺栓(2 个),确认其扭矩,然后用油性记号笔标记螺栓。
    41 Nm (30.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件

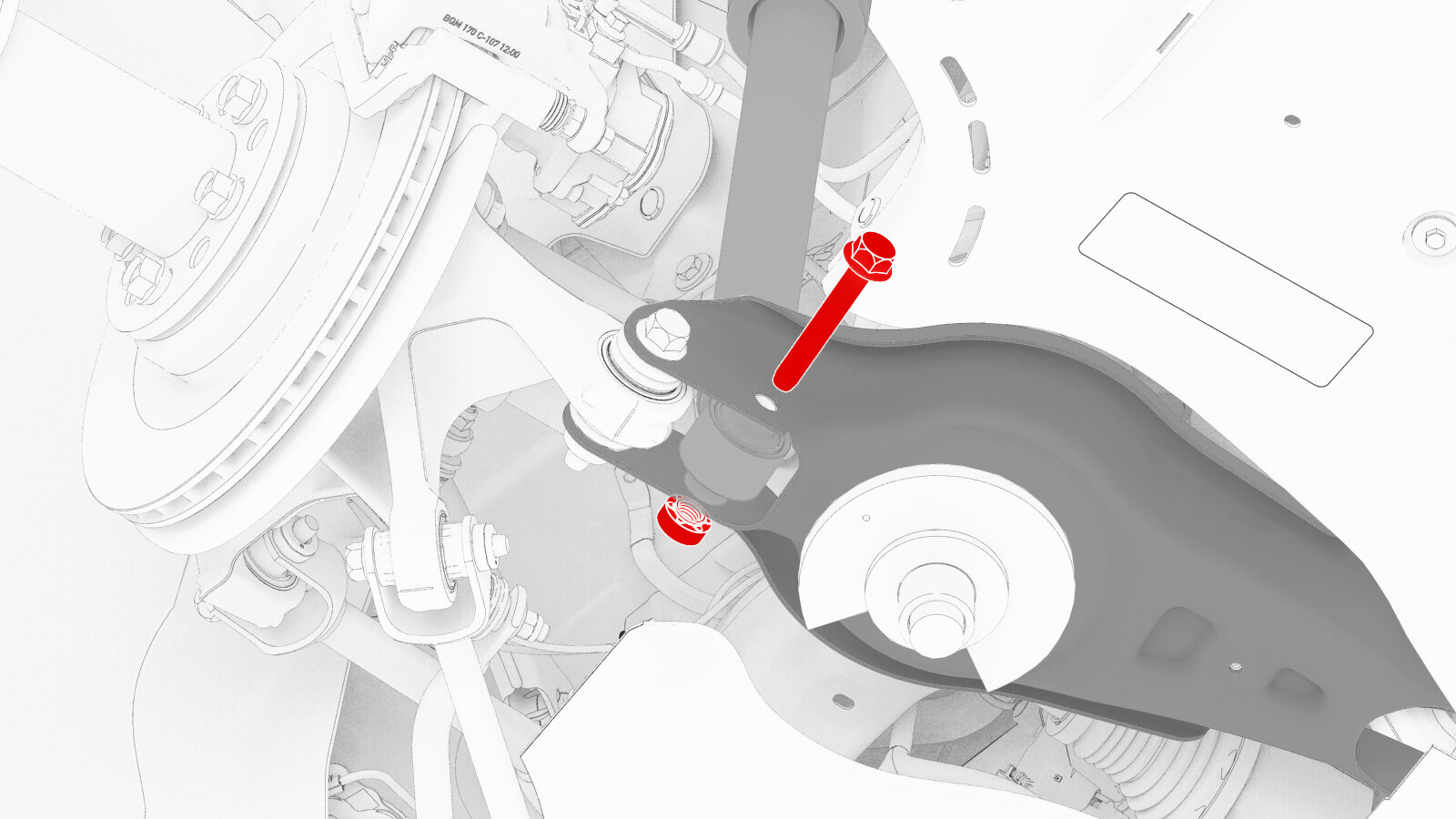

  9. 检查将左后减震器固定到下尾连杆的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
  10. 检查将左后下尾连杆固定到后副车架的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  11. 检查将左后下尾连杆固定到转向节的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  12. 检查将左后下前连杆固定到左后转向节的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 18 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  13. 检查将左后下前连杆固定到副车架的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 棘轮/扭矩扳手
    • 回旋头棘轮/回旋头扭矩扳手
  14. 检查将左后止推杆固定到左后转向节的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  15. 检查将左后止推杆固定到副车架的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    85 Nm (62.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 18 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 18 毫米 12 角组合扳手
  16. 检查将左后上前连杆固定到转向节的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    84 Nm (61.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  17. 检查将左后上前连杆固定到副车架的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    84 Nm (61.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米组合扳手
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  18. 检查将左后上尾连杆固定到副车架的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    134 Nm (98.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米组合扳手
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

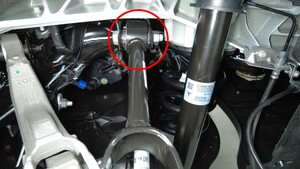

  19. 检查将左后上尾连杆固定到转向节的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    134 Nm (98.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

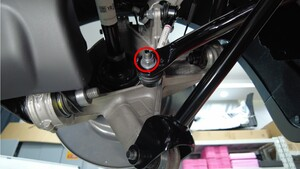

  20. 检查将左侧平衡杆连杆固定到左后转向节的螺母,确认其扭矩,然后用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  21. 检查将左后下拉连杆固定到左后平衡杆的螺母,确认其扭矩,然后用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 5 毫米六角
    • 15 毫米组合回旋头扳手
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  22. 拆下左后悬架下方的托臂支架。
  23. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母(5 个),然后将轮毂轴承千斤顶适配器从车辆上拆下。
  24. 安装将左后制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  25. 对右侧重复第4步至第24步。

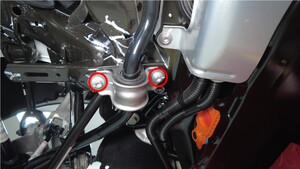

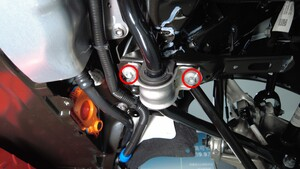

  26. 检查将后平衡杆固定到后副车架的螺栓(4 个),确认其扭矩,然后用油性记号笔标记螺栓。
    30 Nm (22.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

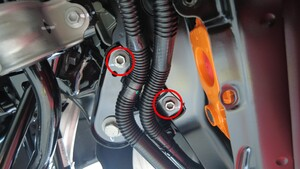

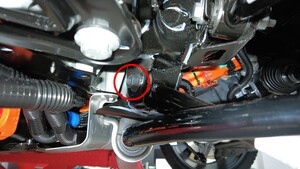

  27. 检查将左侧剪力板固定到高压电池的小号螺栓(2 个),确认其扭矩,然后用油性记号笔标记螺栓。
    64 Nm (47.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 3 英寸加长件
    • 13 毫米套筒

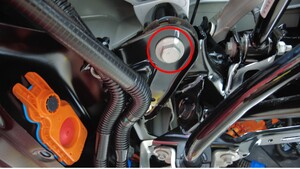

  28. 检查将左侧剪力板和副车架固定到车身的大号螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    125 Nm (92.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米深套筒

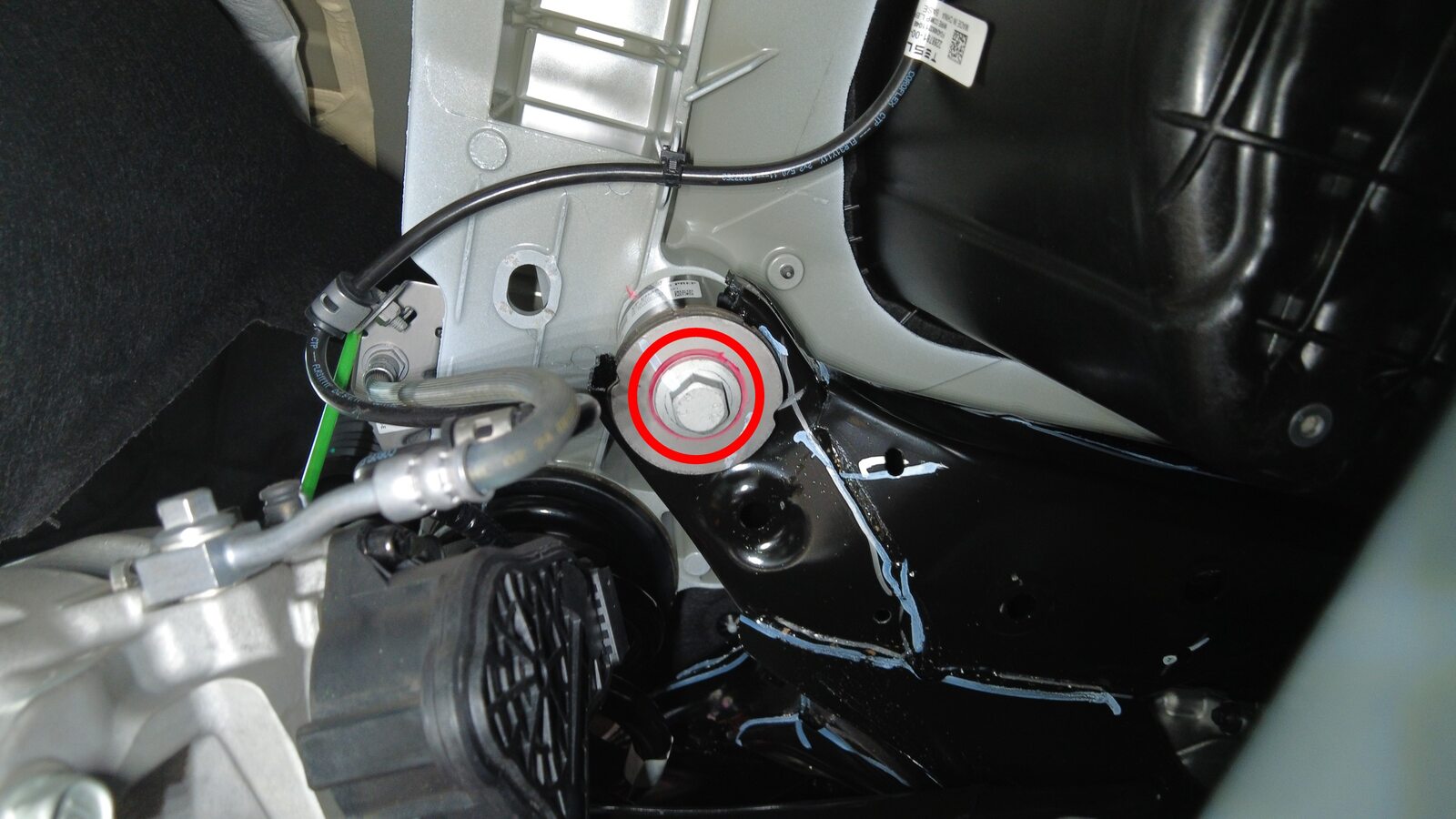

  29. 检查将副车架左后部固定到车身的螺栓,确认其扭矩,然后用油性记号笔标记螺栓。
    125 Nm (92.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 棘轮/扭矩扳手
  30. 对右侧重复第27步至第29步。
  31. 安装左右悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)
  32. 安装后饰板扩散器。请参阅后饰板 - 扩散器(拆卸和更换)
  33. 安装两个后轮毂。请参阅轮毂总成(拆卸和安装)
