管路 - 制动 - 前 ((拆卸和更换))

校正代码 3303010602 FRT 2.70 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格管路 - 制动 - 前 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
更换 1111523-00-A
将 4 管制动管路管束固定到液压控制单元 (HCU) 的螺母(4 个)
18 Nm (13.3 lbs-ft)
  • 12 毫米套筒
重复使用
将前制动管路固定到前制动软管的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米套筒
重复使用
将前制动软管固定到车辆的螺母
6 Nm (4.4 lbs-ft)
  • 10 毫米 12 角深套筒
重复使用
将制动管路固定到联轴节的螺母(2 个)
16 Nm (11.8 lbs-ft)
  • 12 毫米套筒
  • 13 毫米套筒
重复使用

拆卸

  1. 设置空调机。
  2. 拆下所有四个轮毂。请参阅轮毂总成(拆卸和安装)
  3. 拆下左前和右前翼子板饰板。请参阅翼子板饰板 - 前 - LH(拆卸和更换)
  4. 拆下左前和右前轮毂内衬。请参阅轮拱内衬 - 前 - 左 ((拆卸和更换))
  5. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  6. 打开所有车门,降下所有车窗。
  7. 通过触摸屏,将车辆置于“维护模式”。请参阅维护模式
  8. 解锁车辆网关。请参阅网关(解锁)
  9. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  10. 将前排两个座椅向前移动。
  11. 将方向盘锁定到位。
  12. 将减震塔支架连同超级歧管和压缩机一起拆下。请参阅超级歧管 ((拆卸和安装))
  13. 断开液压控制单元 (HCU) 连接器。
    Informational PurposesAn informational icon, calling your attention
    松开红色锁片,然后按压黑色释放锁片并向上旋转控制杆以断开连接器。
  14. 松开液压控制单元连接器线束夹。
  15. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  16. 将转向柱向上滑离转向机总成。

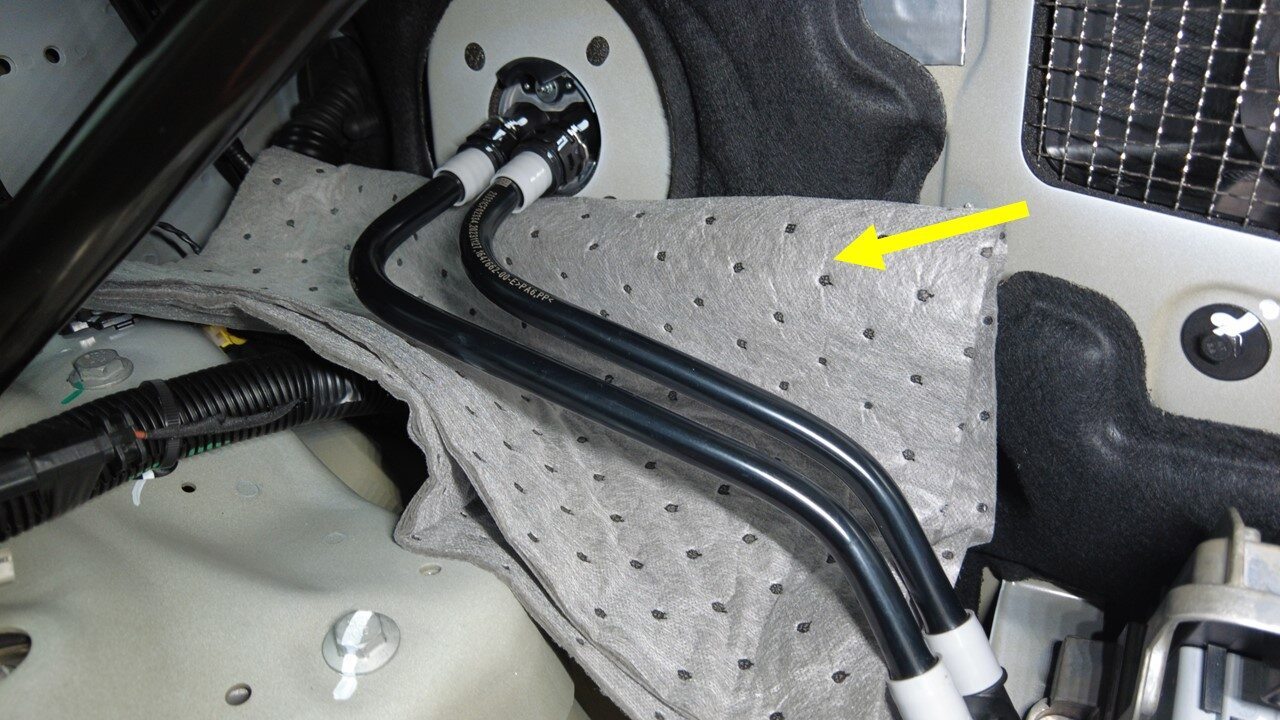

  17. 在车载电脑冷却液软管连接点下方放置吸收性材料,以收集溢出的冷却液。

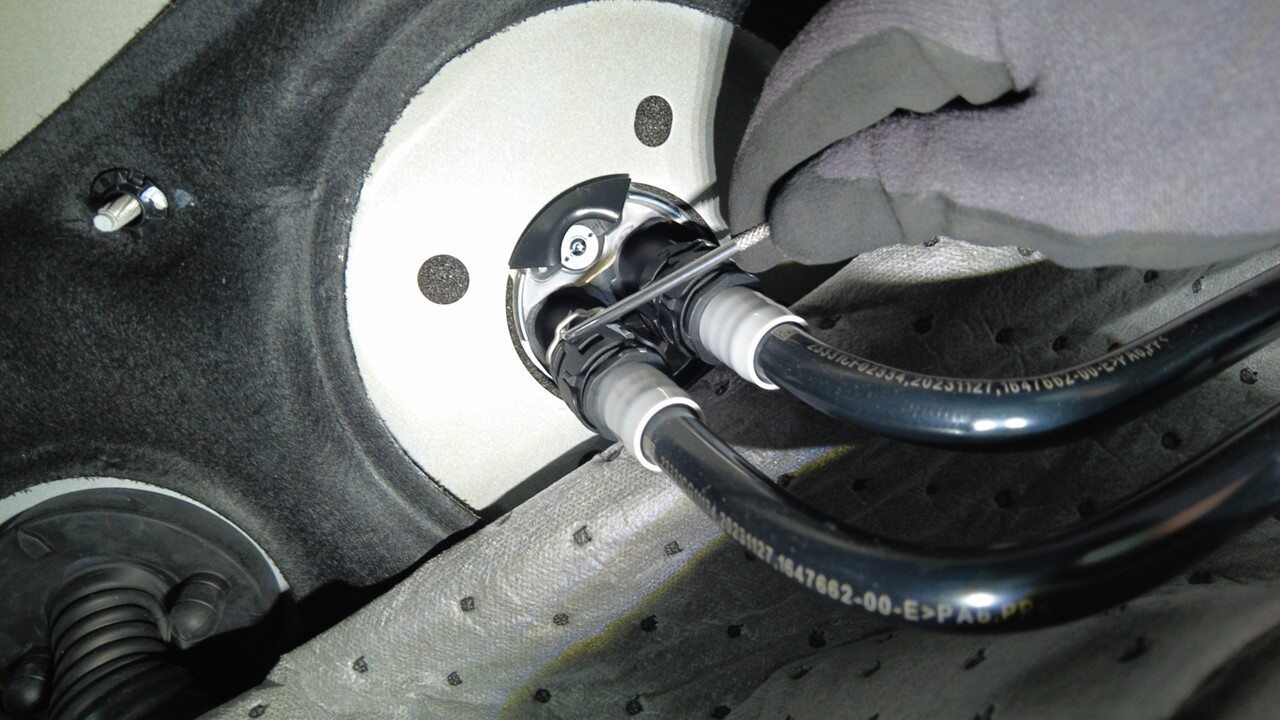

  18. 将冷却液软管从车载电脑上松开,然后立即堵住接头端部,以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    无需接合弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行真空加注。

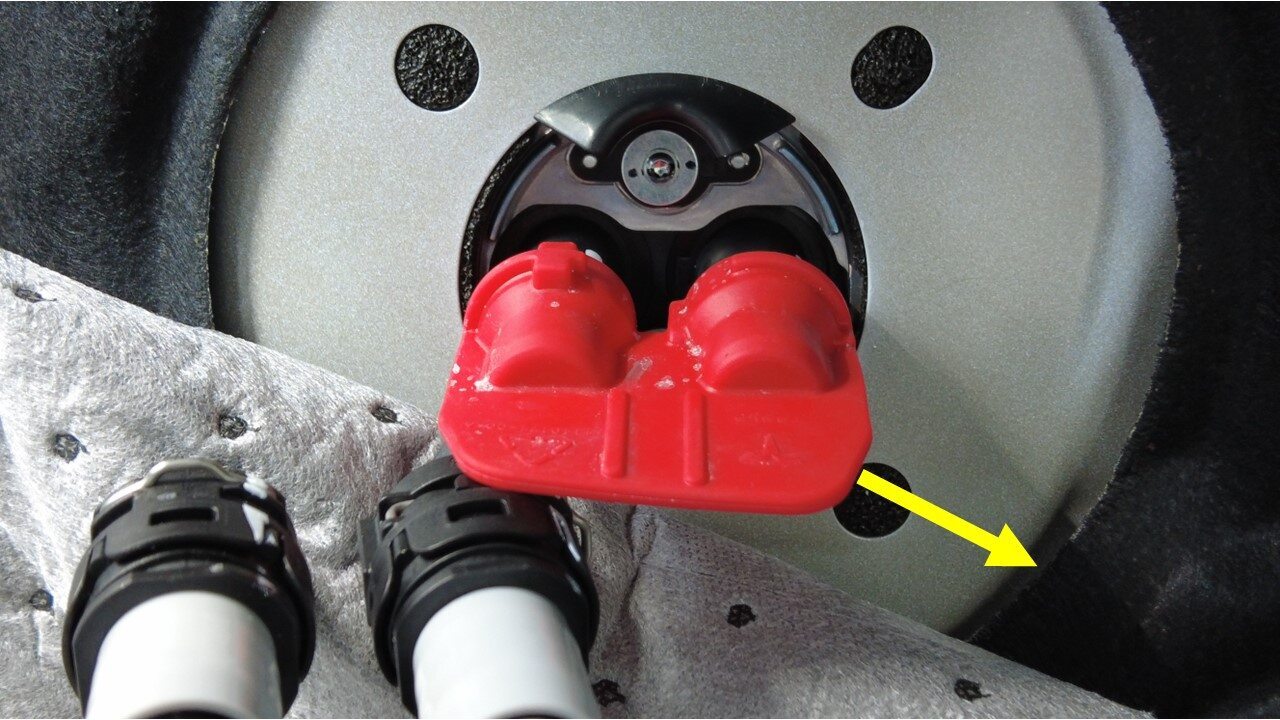

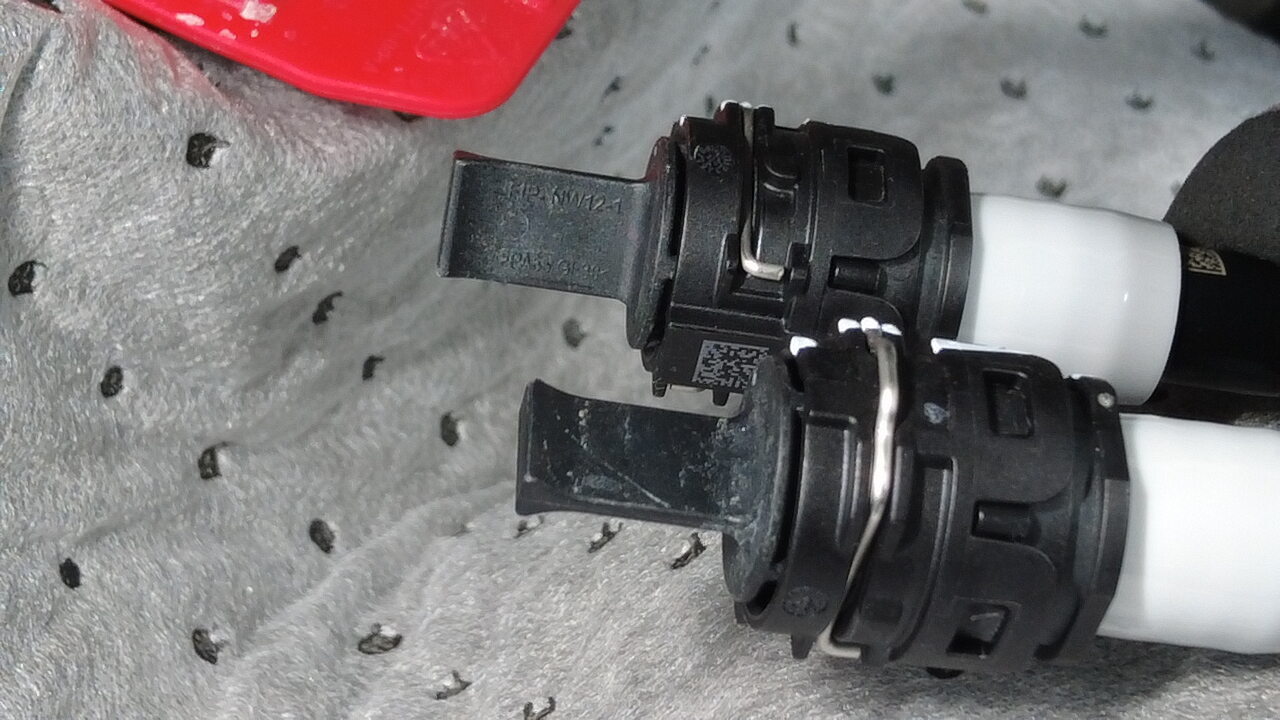

  19. 安装车载电脑冷却液塞。
  20. 拆下将 4 管制动管束固定到液压控制单元 (HCU) 的螺母(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
  21. 将 4 管制动管束从垫片上松开。
    Informational PurposesAn informational icon, calling your attention
    请勿弯曲制动管。

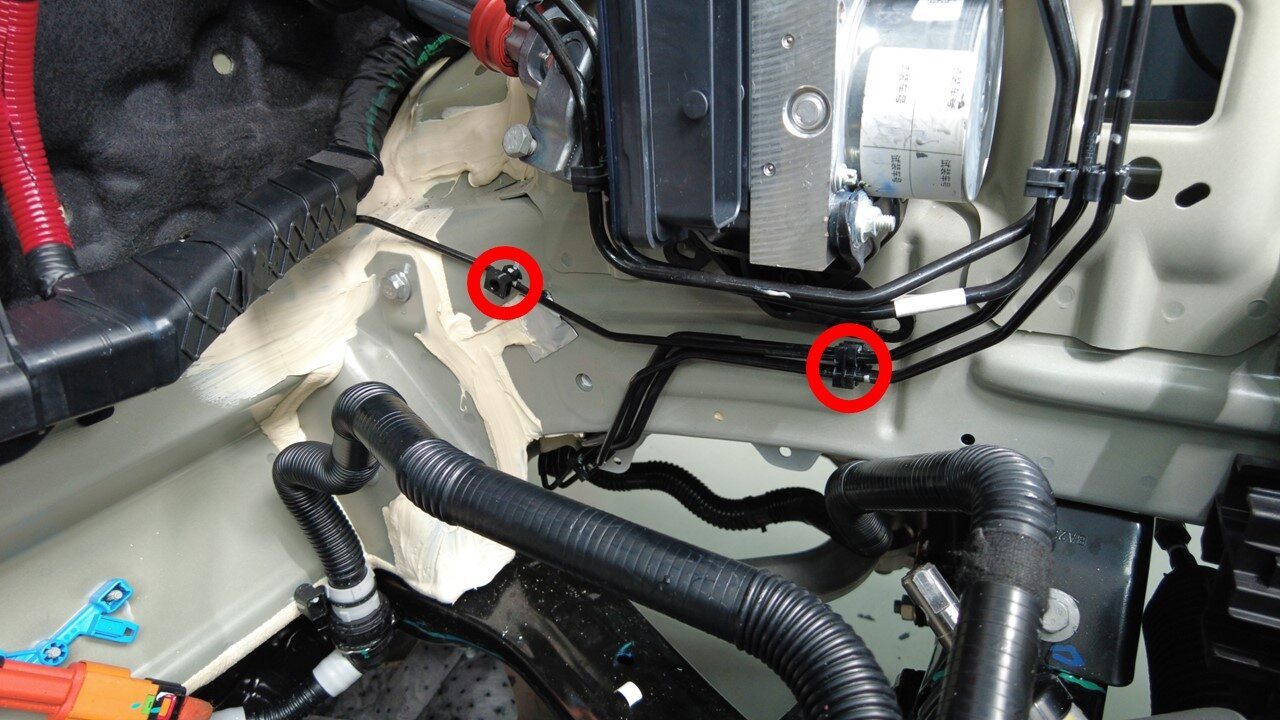

  22. 拆下将前制动管固定到前车身区域的卡子(6 个)。

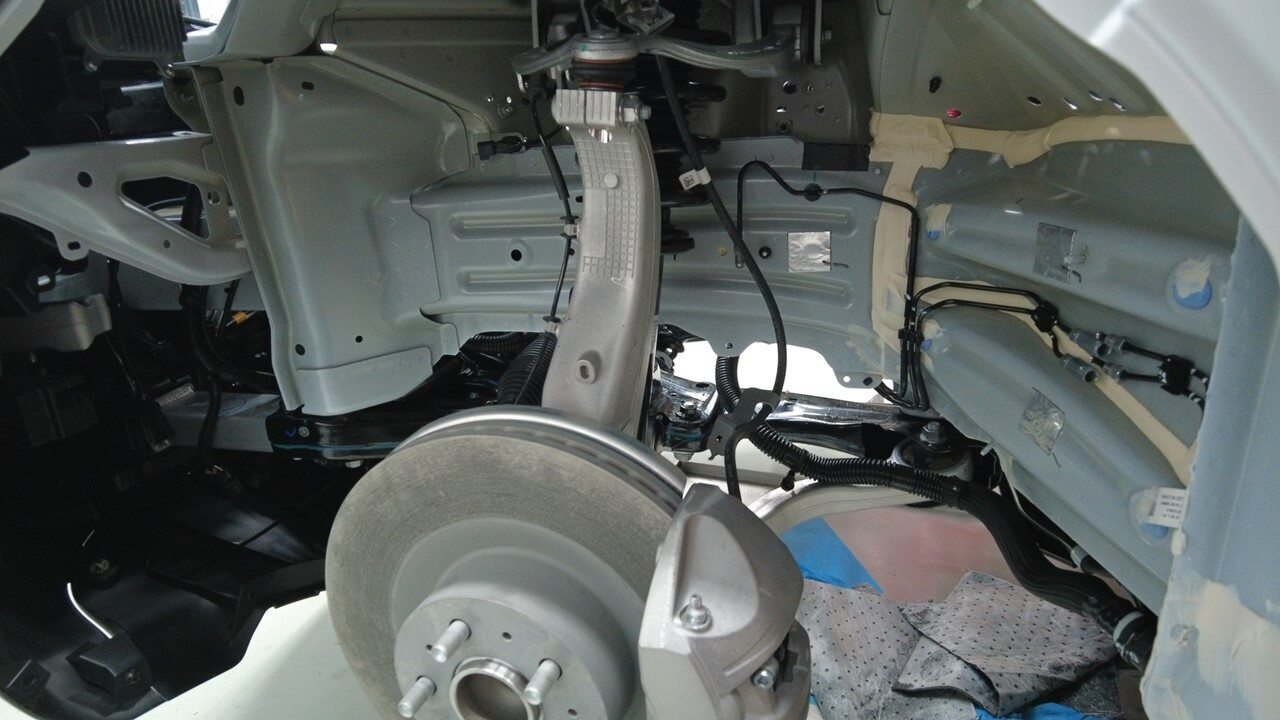

  23. 将车辆举升到适宜的作业高度,然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

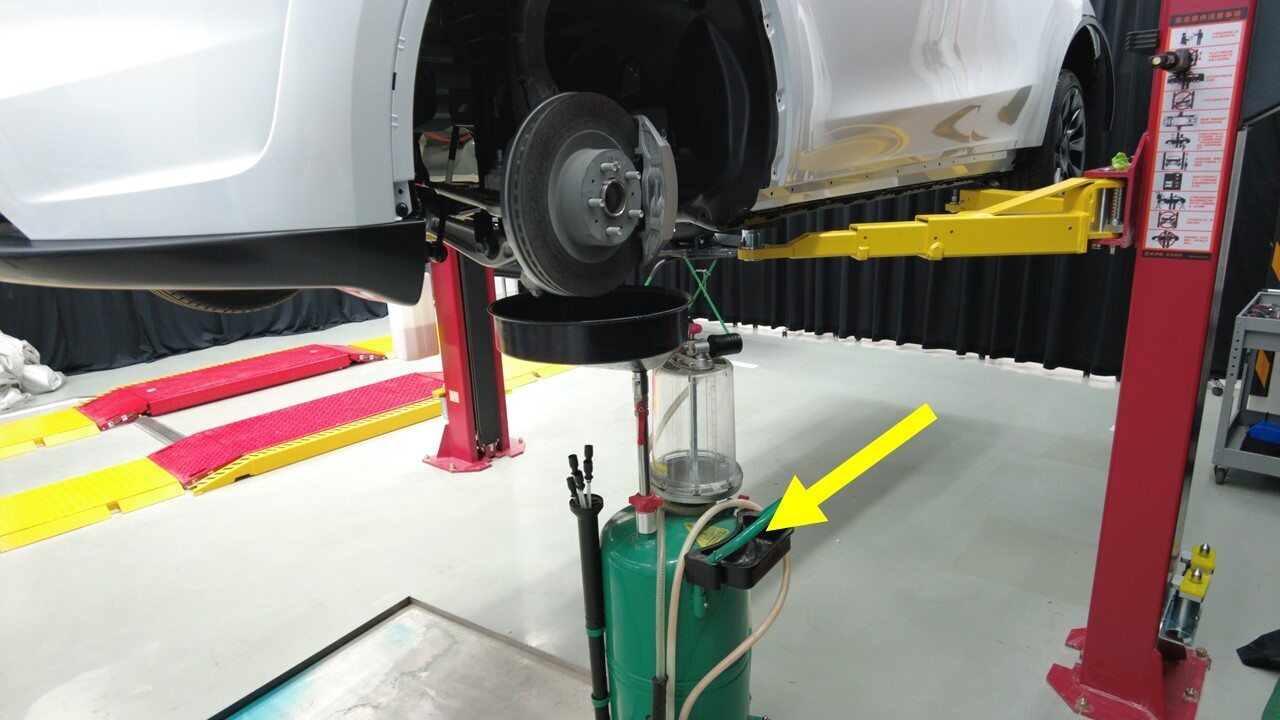

  24. 在左前制动钳区域下方放置机油排放容器。

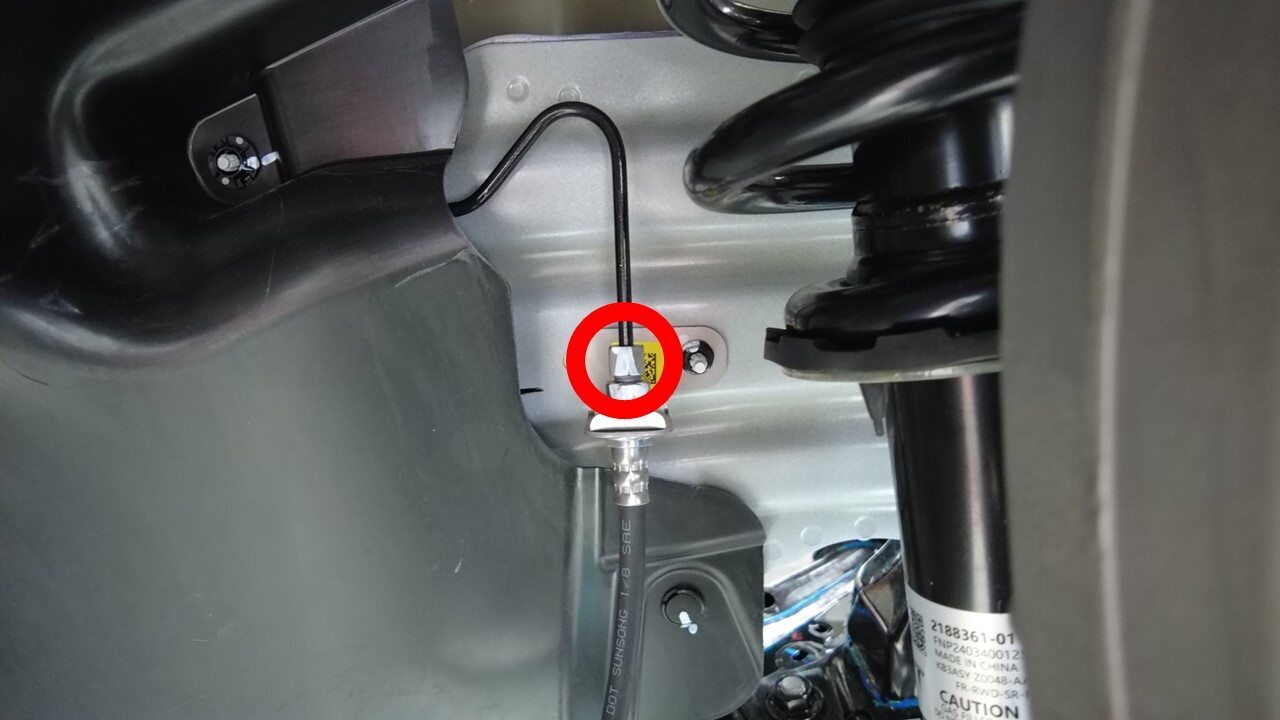

  25. 拆下将左前制动管路固定到左前制动软管的螺母。
    Informational PurposesAn informational icon, calling your attention
    用废液容器收集任何流失的制动液。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒

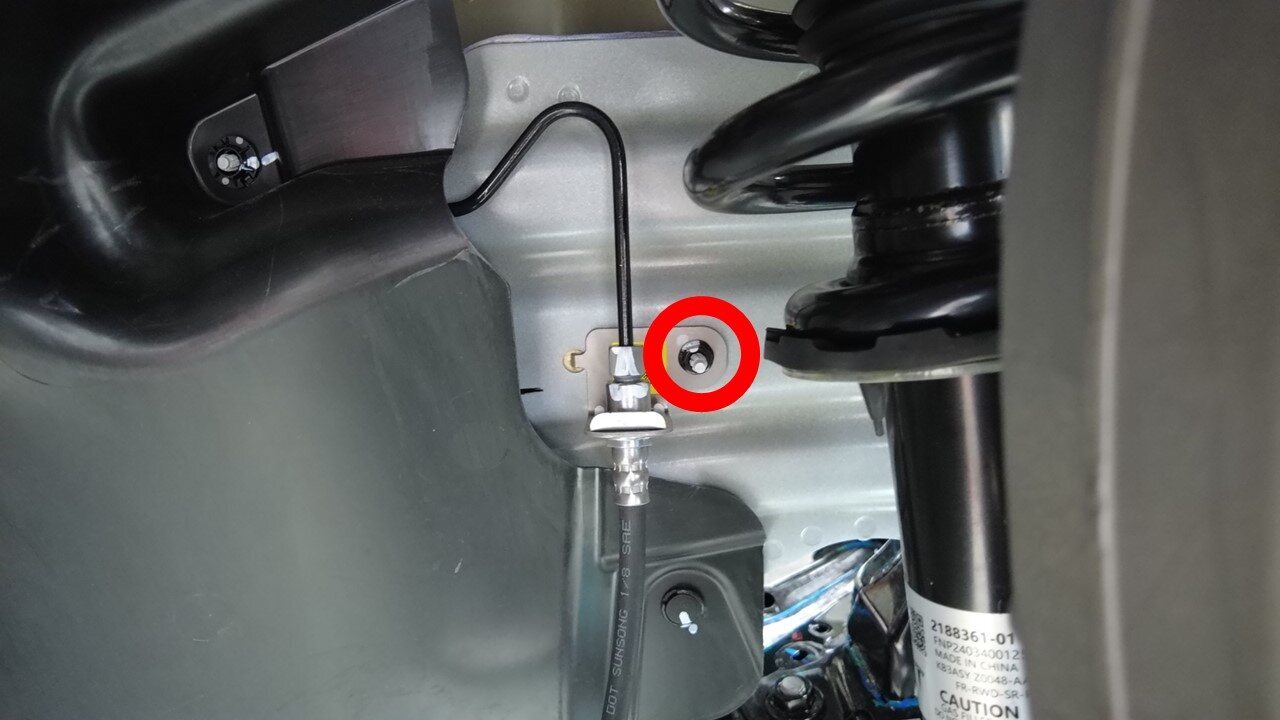

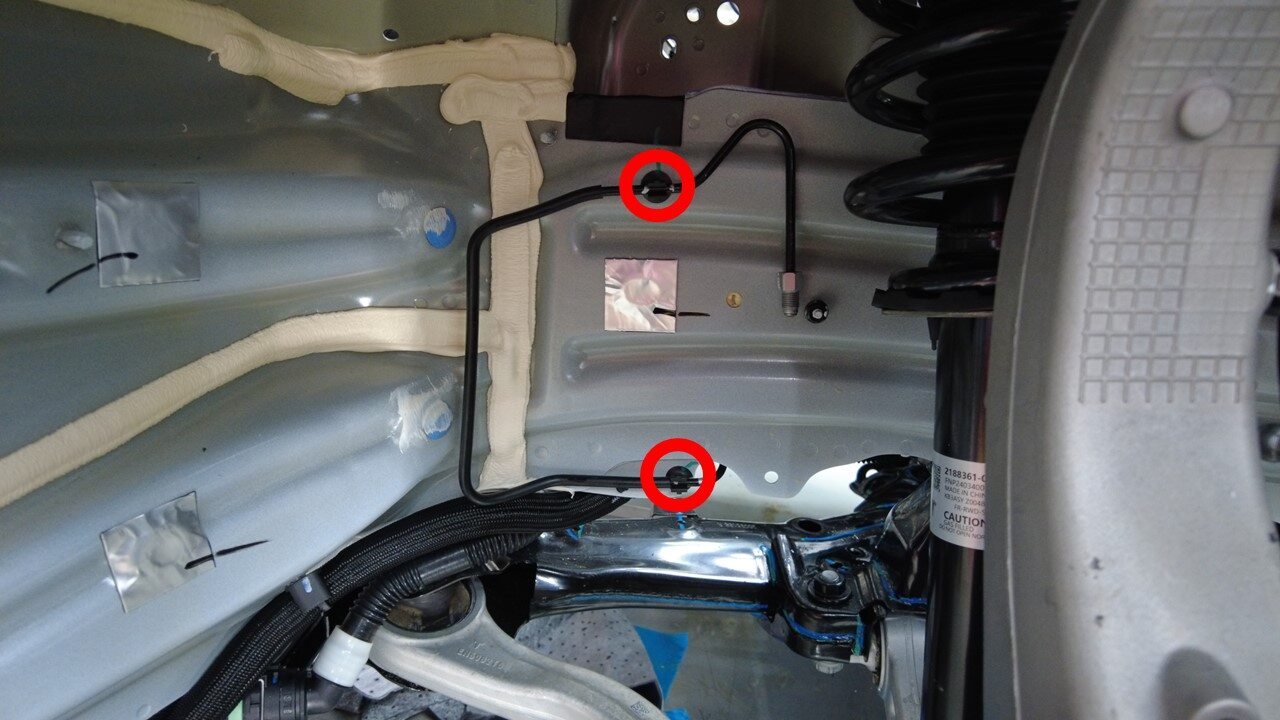

  26. 拆下将左前制动软管固定到车辆的螺母,然后将左前制动软管置于一旁。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米 12 角深套筒

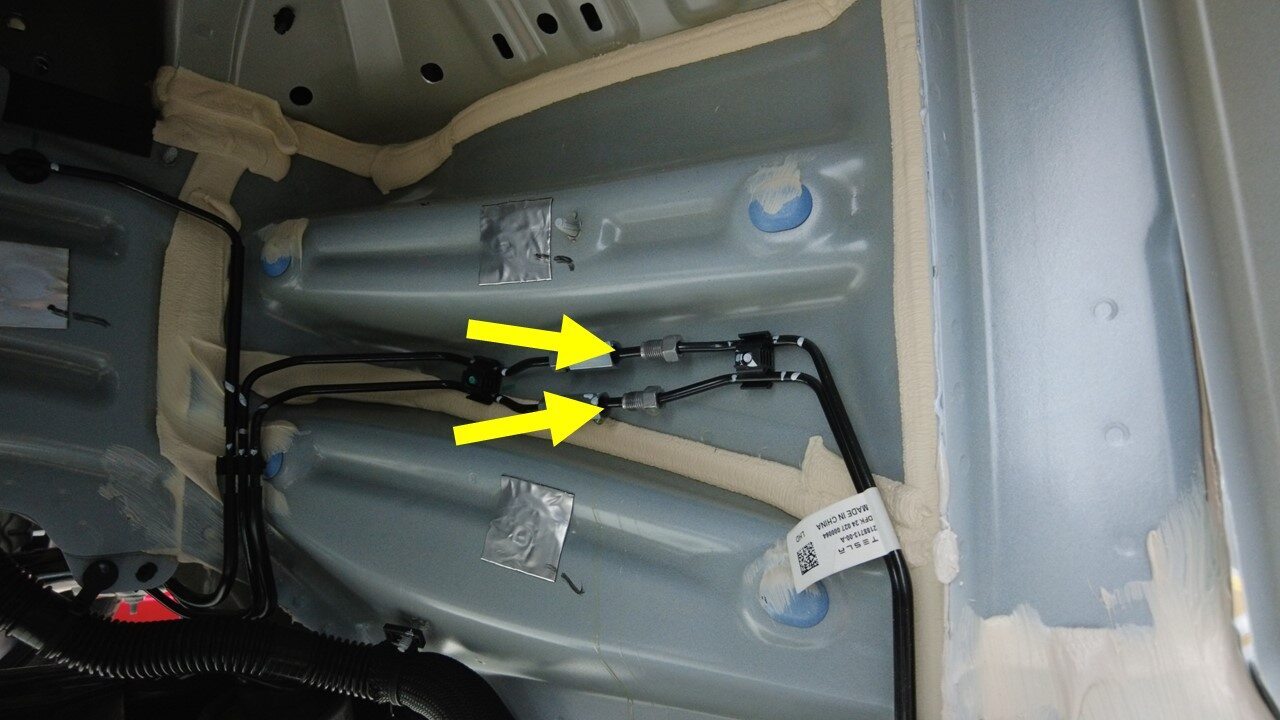

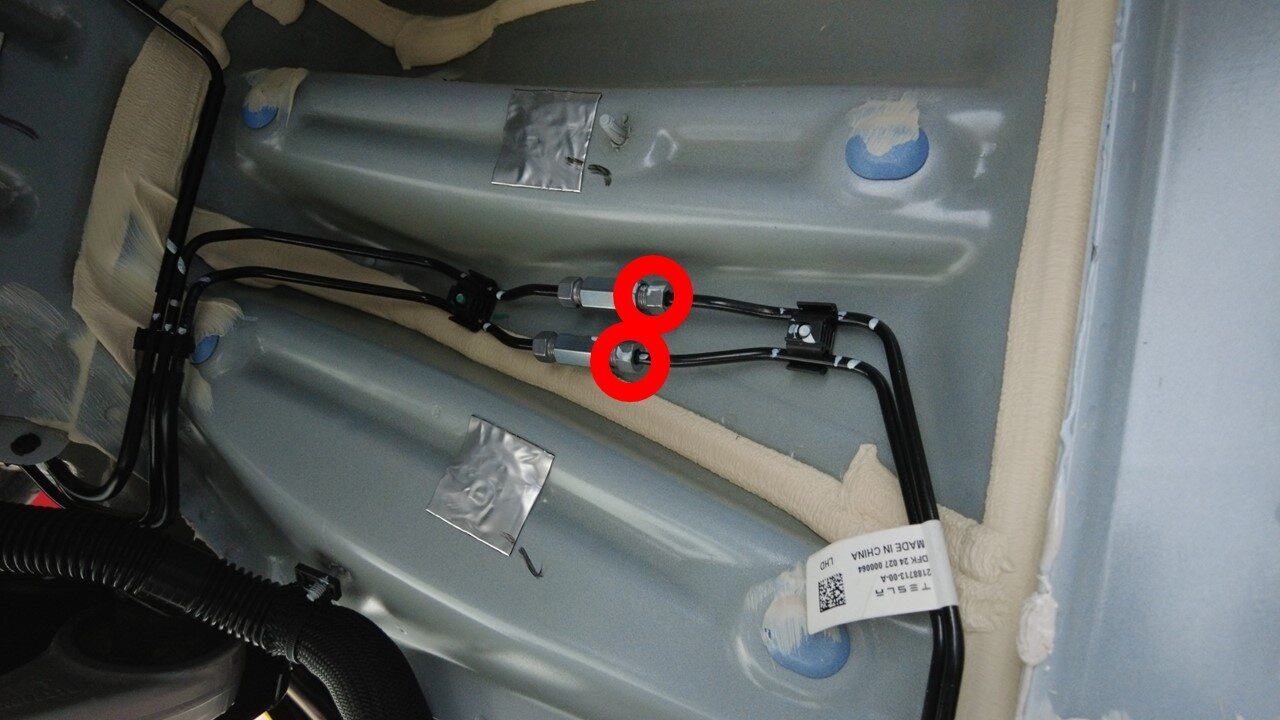

  27. 松开将制动管固定到联轴节的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
    • 13 毫米套筒

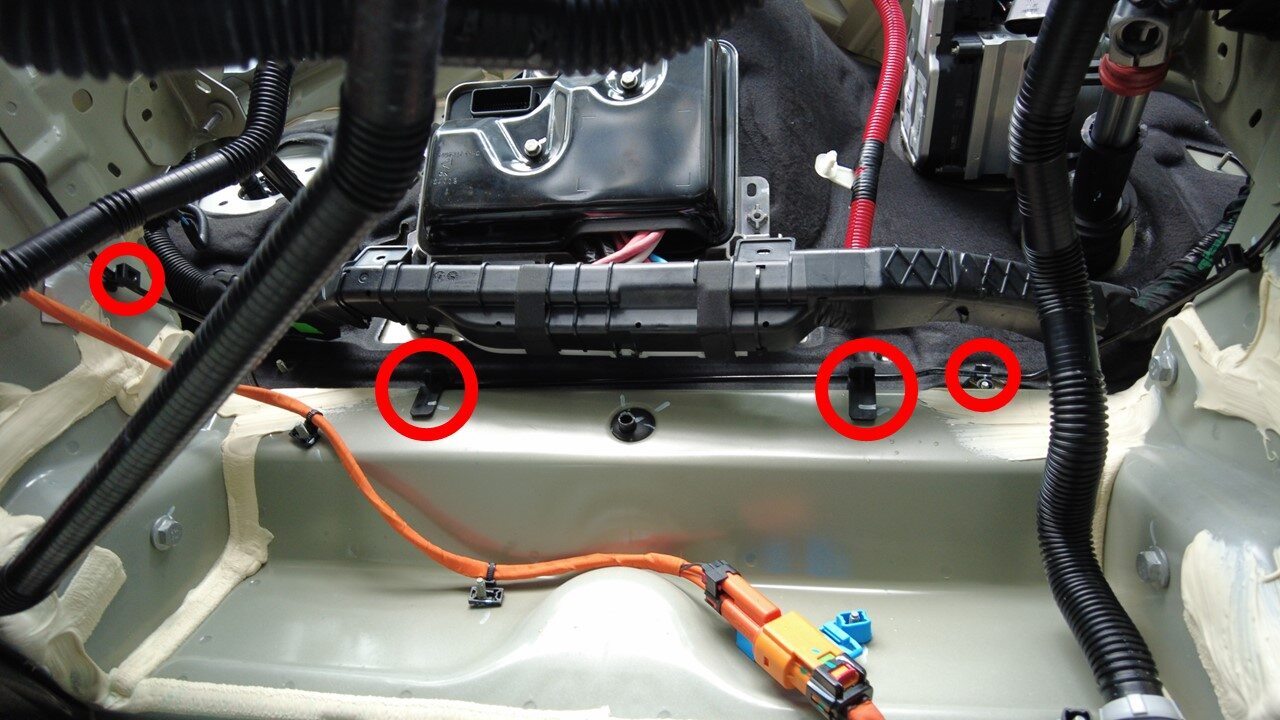

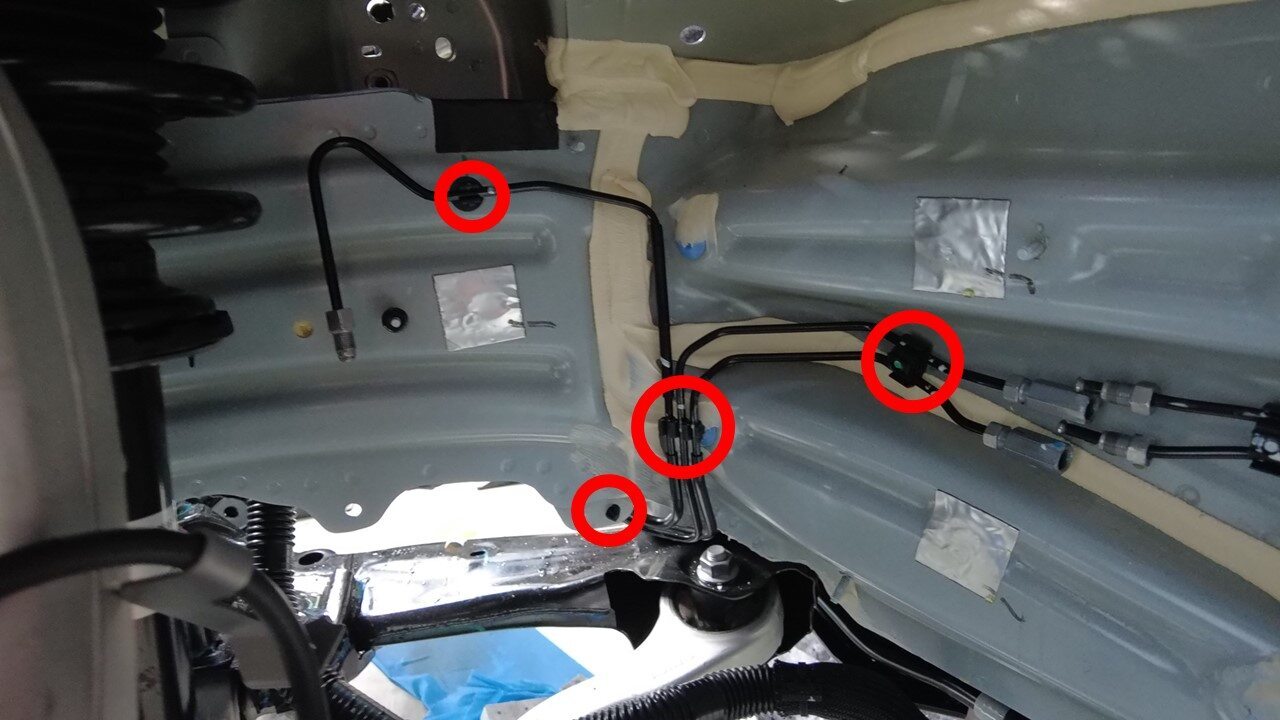

  28. 拆下将前制动管固定到左侧车身区域的卡子(4 个)。
  29. 取走左前制动钳下方的机油排放容器。
  30. 对右侧重复第24步至第26步。
  31. 拆下将前制动管固定到右侧车身区域的卡子(2 个)。
  32. 取走右前制动钳下方的机油排放容器。
  33. 将车辆下降到适宜的作业高度,然后将举升机置于锁止位。

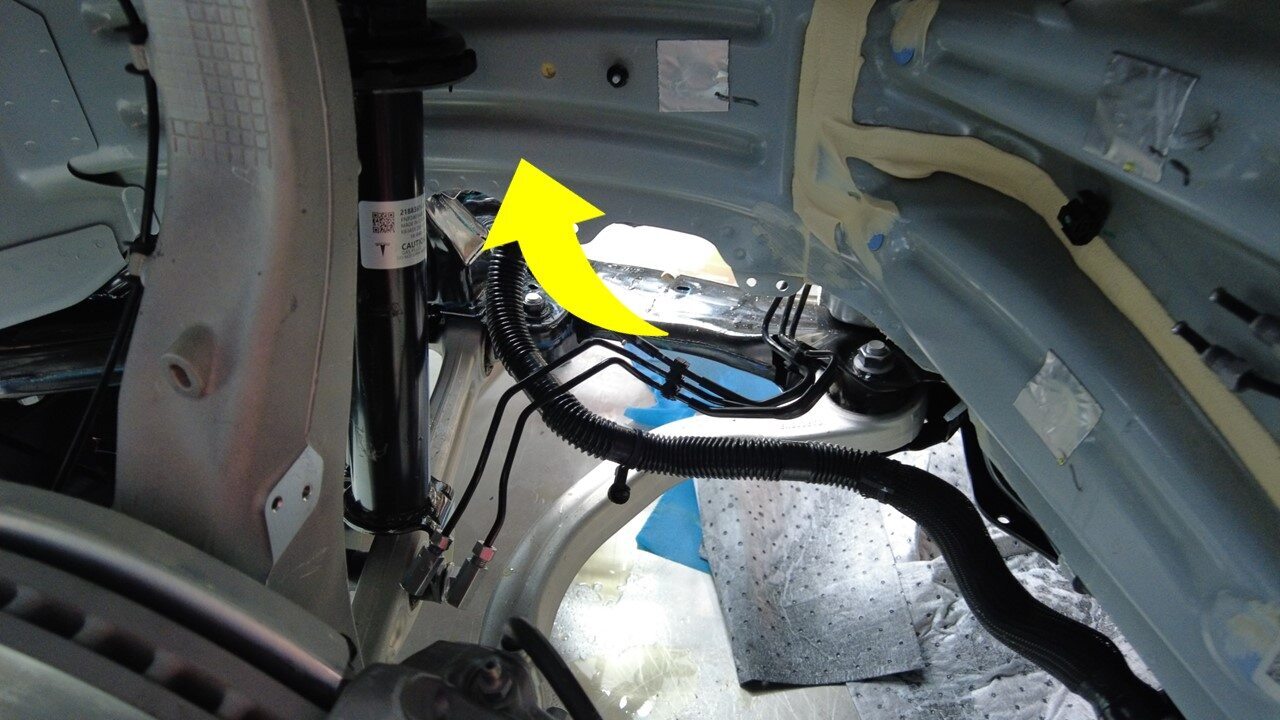

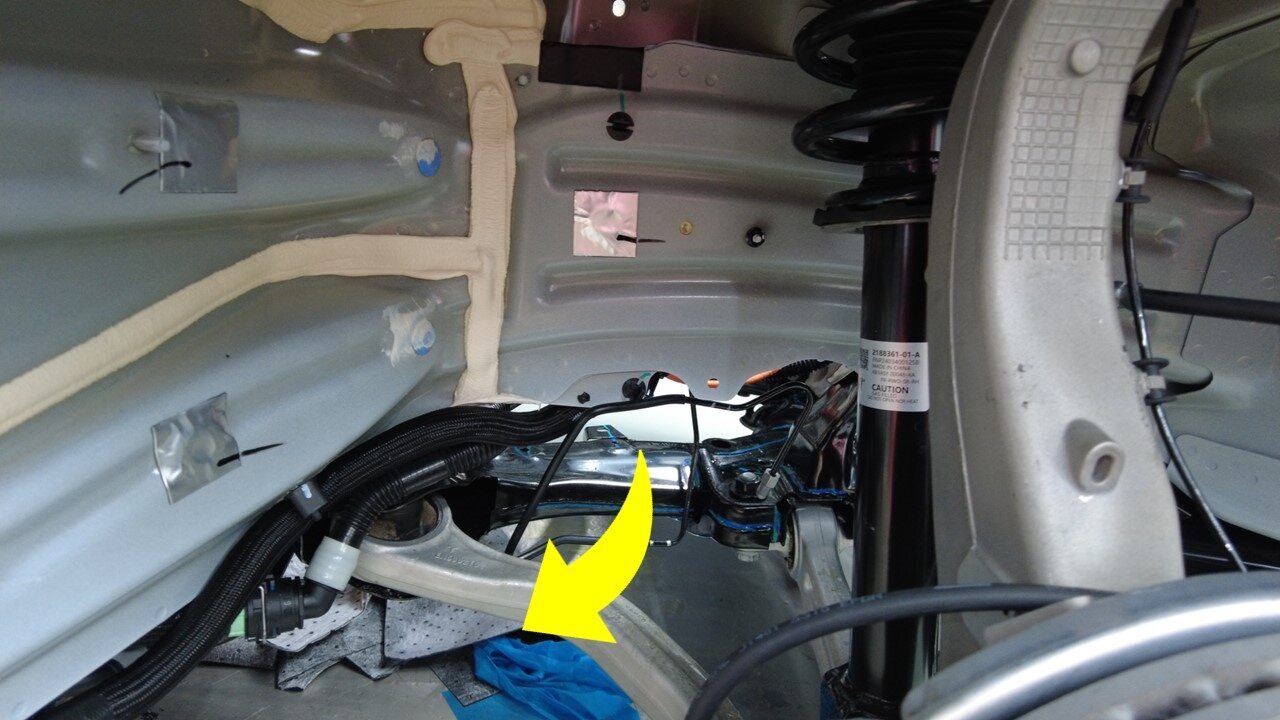

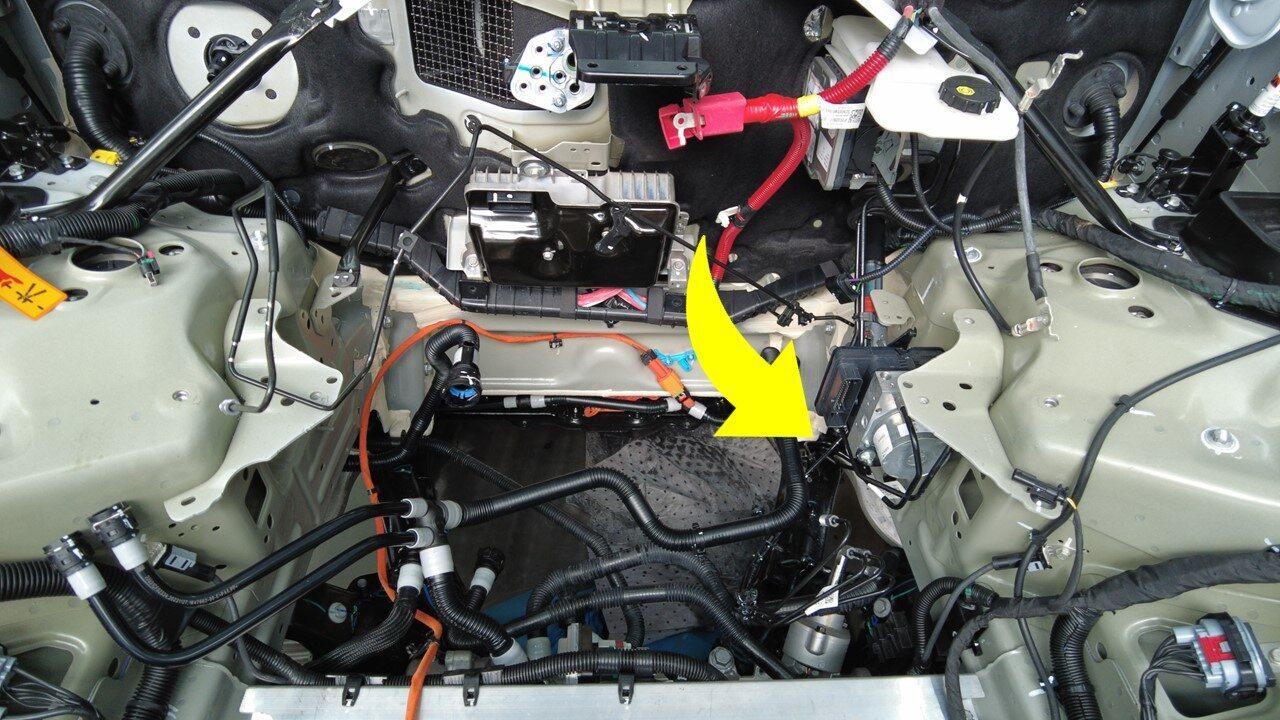

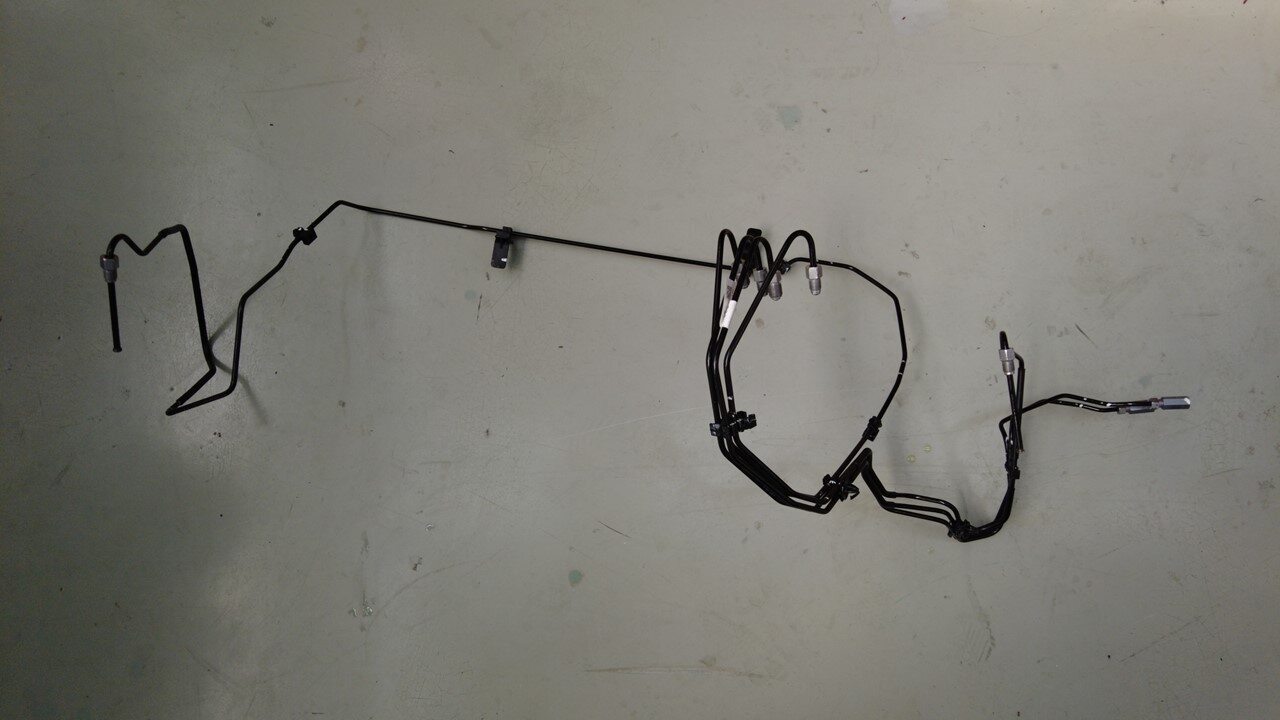

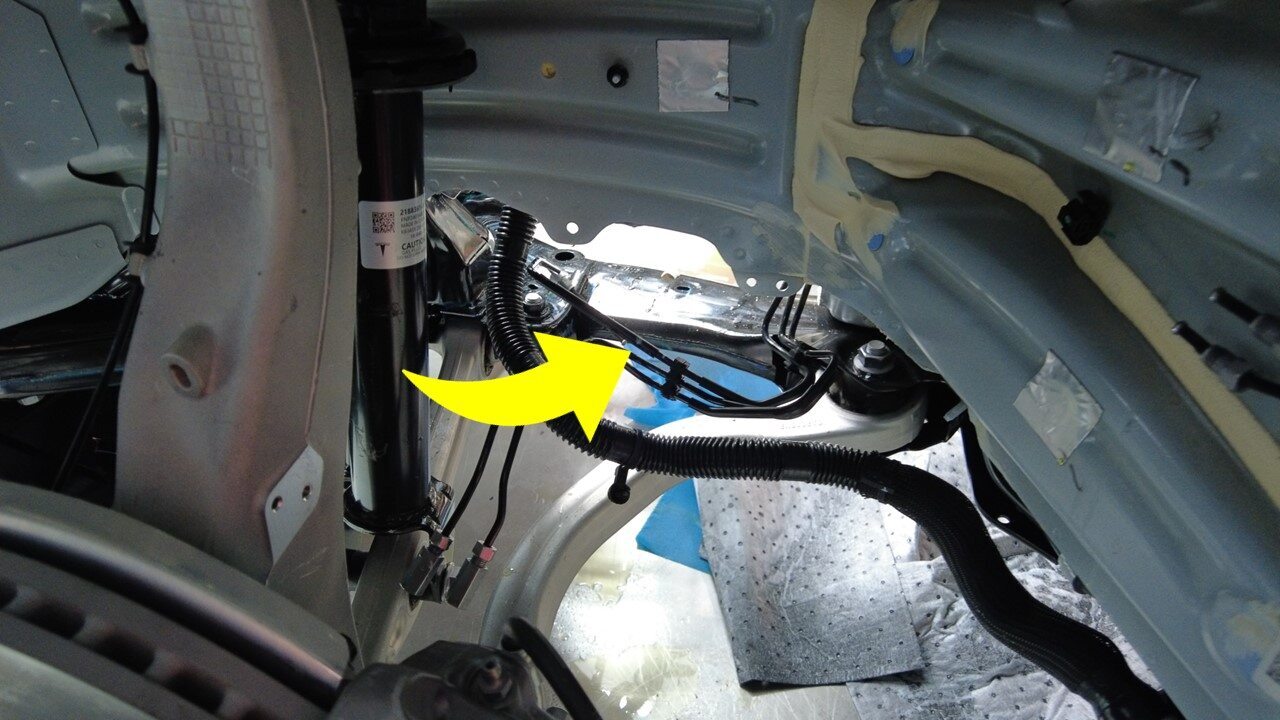

  34. 在协助下,将前制动管从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    先拆下右侧制动管,然后旋转制动管路以拆下左侧制动管。移动部分线束和冷却液软管,以留出足够空间。请勿弯曲制动管。

安装

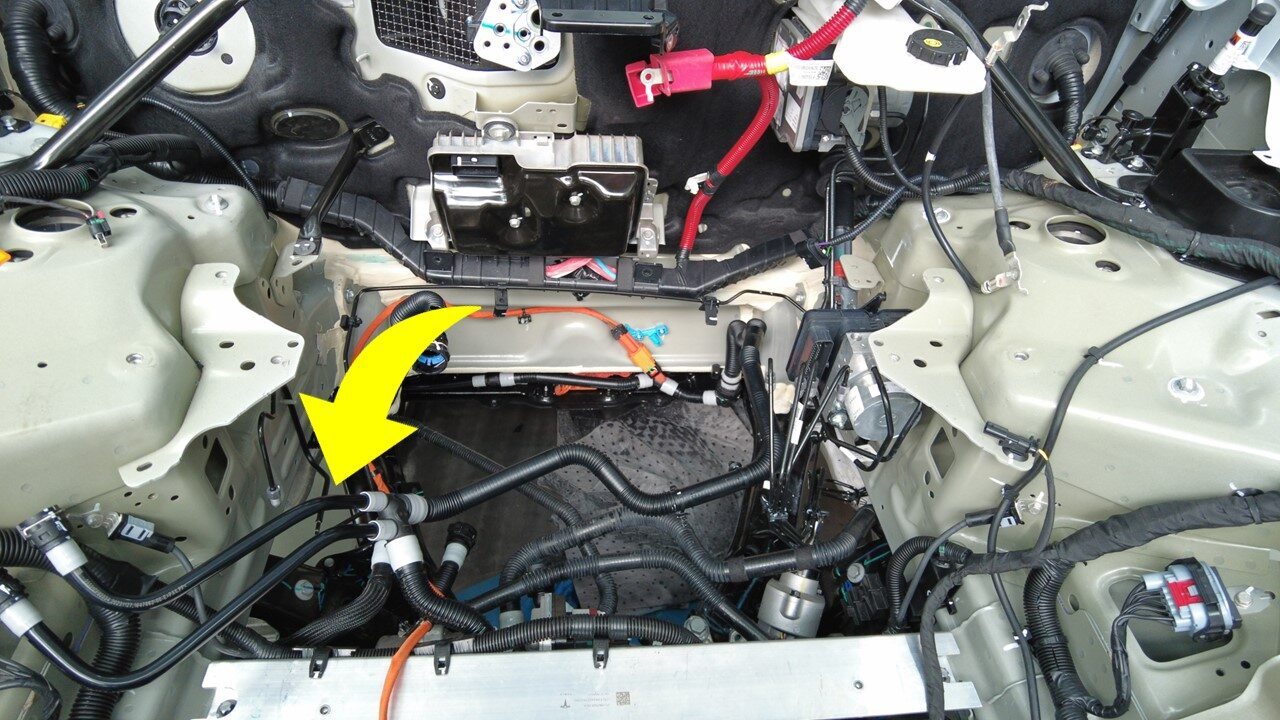

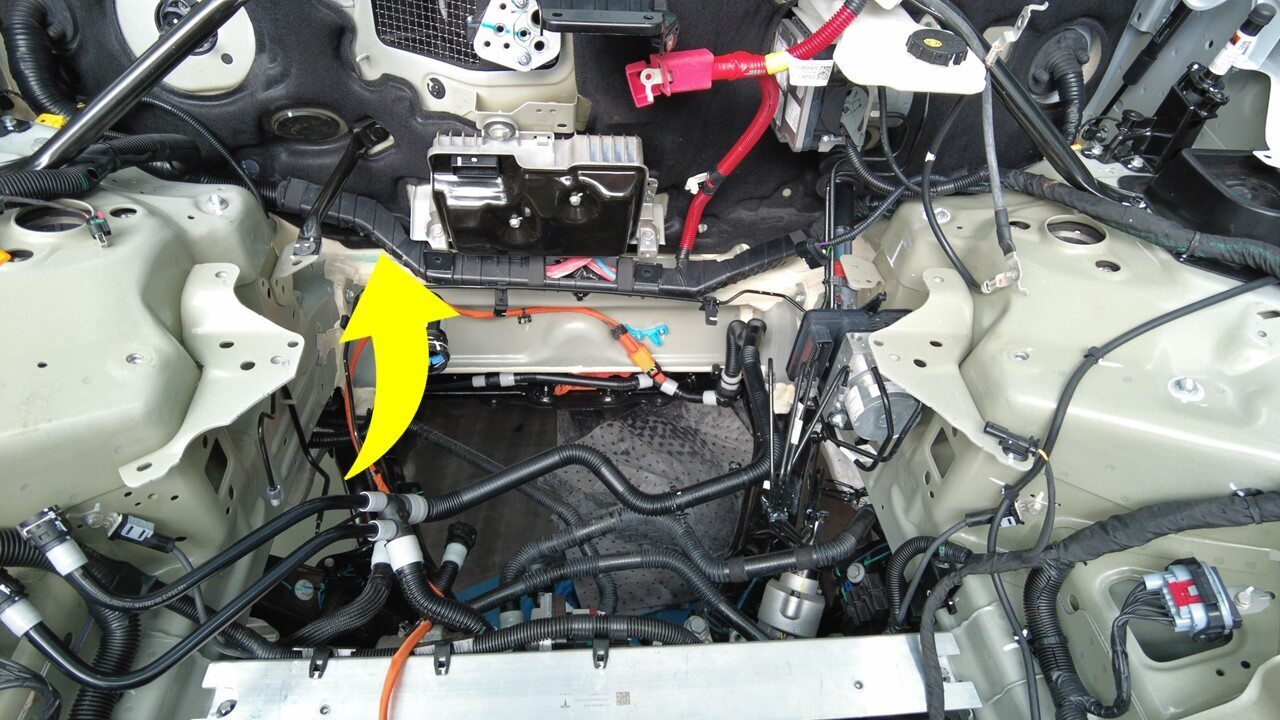

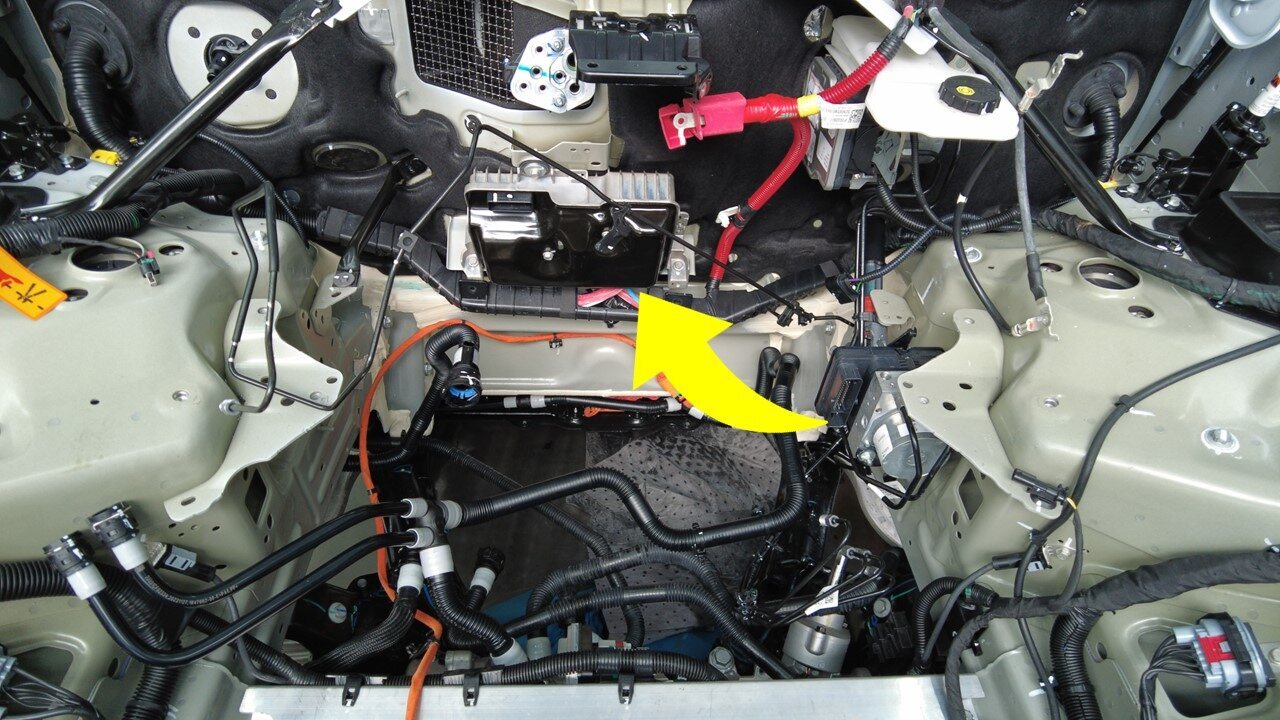

  1. 在协助下,将前制动管放置到车辆上。
    Informational PurposesAn informational icon, calling your attention
    先安装左侧制动管,然后旋转制动管路以安装右侧制动管。移动部分线束和冷却液软管,以留出足够空间。请勿弯曲制动管。
  2. 将车辆举升到适宜的作业高度,然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  3. 安装将前制动管固定到右侧车身区域的卡子(2 个)。

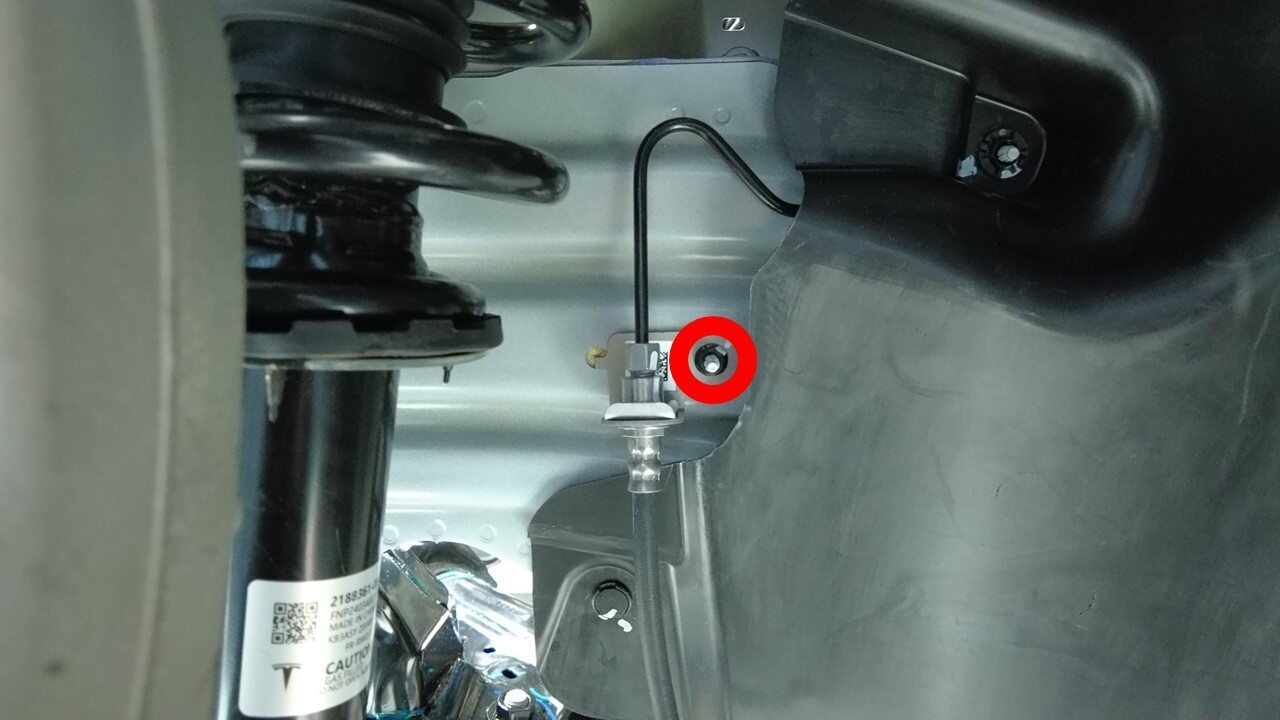

  4. 安装将右前制动软管固定到车辆的螺母。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米 12 角深套筒

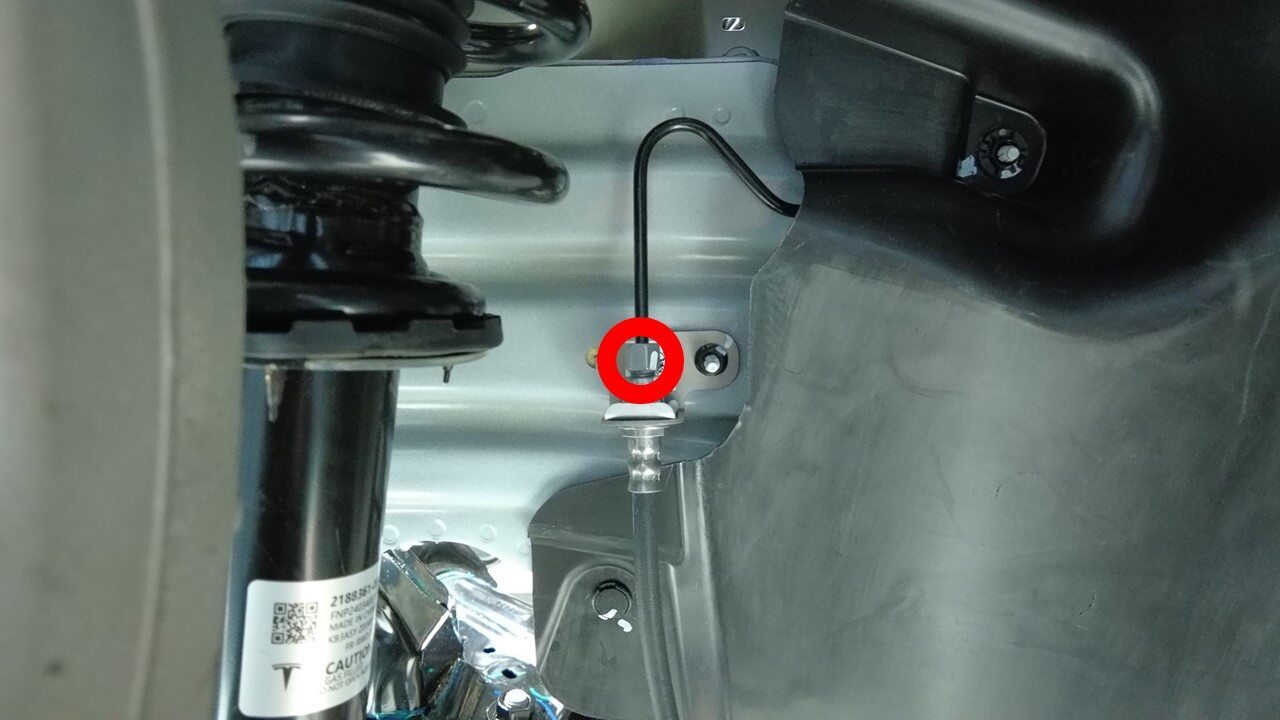

  5. 手动拧紧将右前制动管路固定到右前制动软管的螺母,然后将其紧固。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    手动预拧螺母,以免螺纹错扣。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
  6. 安装将前制动管固定到左侧车身区域的卡子(4 个)。
  7. 安装将制动管固定到联轴节的螺母(2 个)。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    手动预拧螺母,以免螺纹错扣。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
    • 13 毫米套筒
  8. 对左侧重复第4步和第5步。
  9. 将车辆下降到适宜的作业高度,然后将举升机置于锁止位。
  10. 安装将前制动管固定到前车身区域的卡子(6 个)。
  11. 将 4 管制动管束安装到垫片上。
  12. 安装将 4 管制动管束固定到液压控制单元 (HCU) 的螺母(4 个)。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如必要,可在装配前用制动器清洁剂清洁制动管路。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
  13. 将液压控制单元 (HCU) 线束夹紧固到液压控制单元 (HCU) 支架上。
  14. 连接液压控制单元 (HCU) 连接器。
    Informational PurposesAn informational icon, calling your attention
    向下旋转控制杆并紧固红色锁片。
  15. 向下滑动转向柱,将其连接到转向机总成上。
    Informational PurposesAn informational icon, calling your attention
    确保中间轴对齐并且完全就位。
  16. 安装新的螺栓,将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

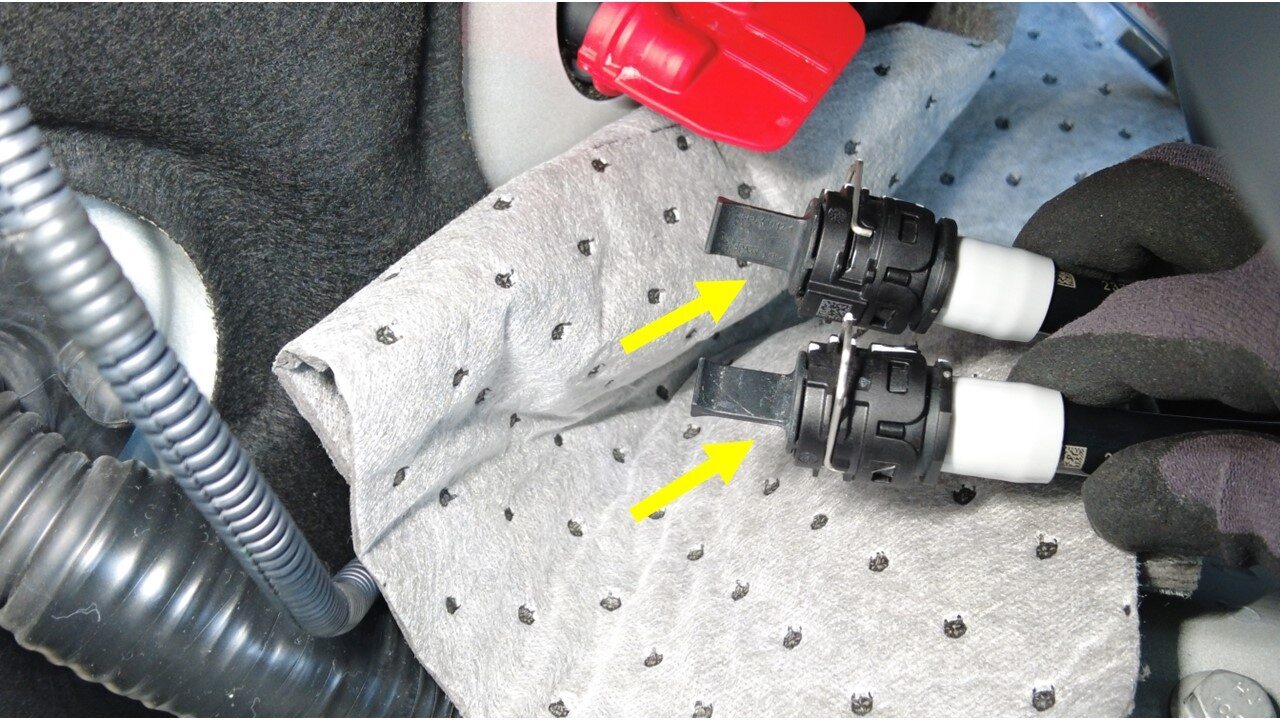

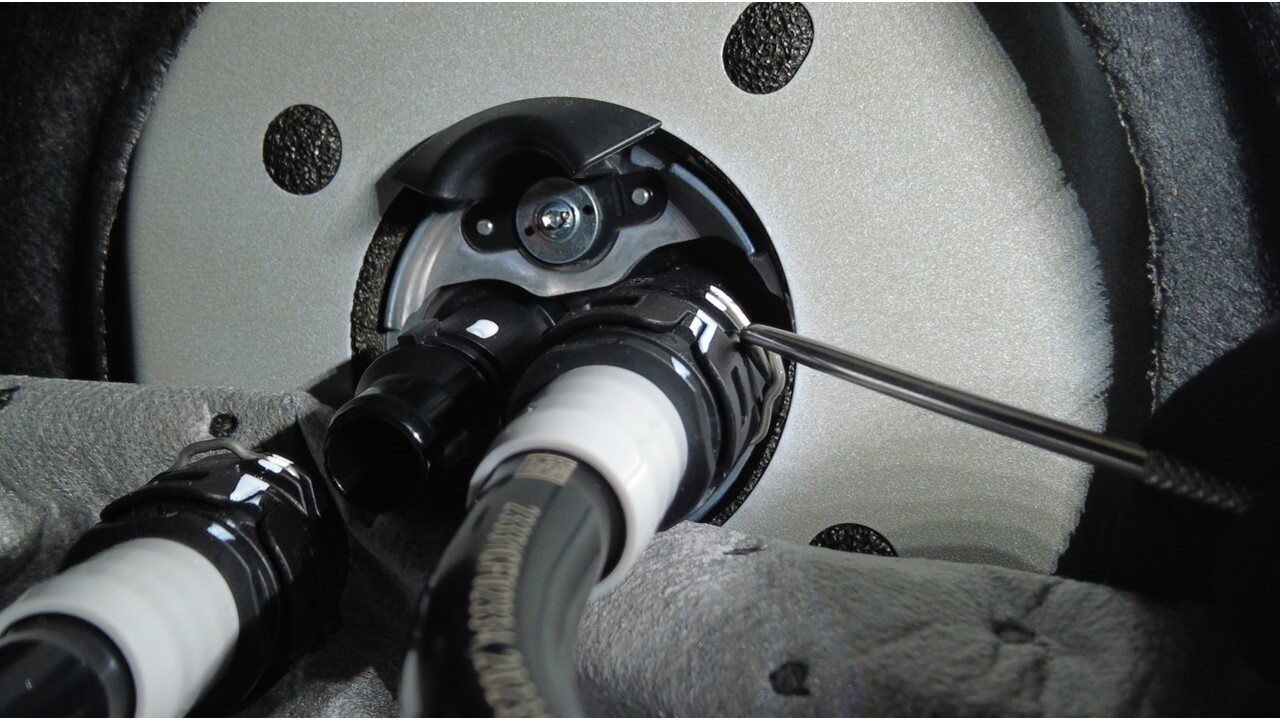

  17. 拆下车载电脑冷却液软管上的塞子(2 个),然后接合弹簧夹。
  18. 将冷却液塞从车载电脑上拆下。

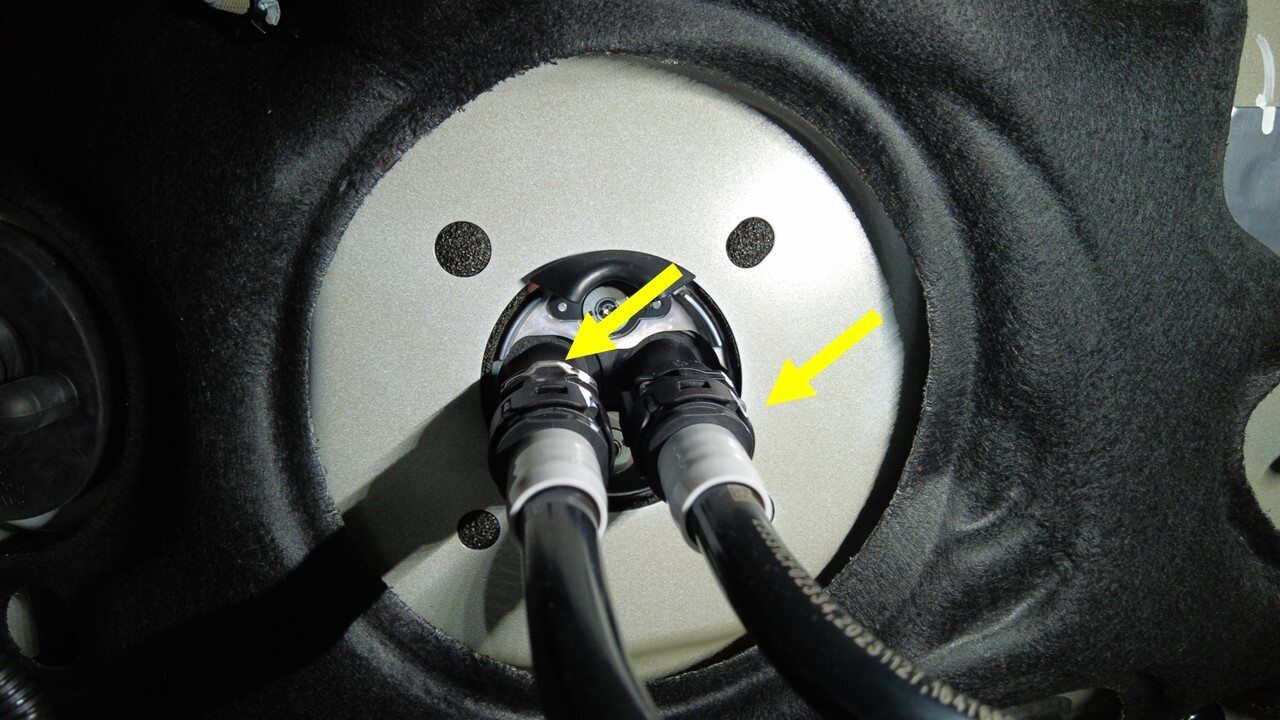

  19. 将软管安装到车载电脑冷却液入口和出口。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全紧固。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行真空加注。
  20. 取走车载电脑冷却液软管连接点下方的吸收性材料。
  21. 将减震塔支架连同超级歧管和压缩机一起安装好。请参阅超级歧管 ((拆卸和安装))
  22. 为所有 4 个制动钳排气。请参阅制动液排气/冲洗 (Maintenance)
  23. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  24. 安装左前和右前轮毂内衬。请参阅轮拱内衬 - 前 - 左 ((拆卸和更换))
  25. 安装左前和右前翼子板饰板。请参阅翼子板饰板 - 前 - LH(拆卸和更换)
  26. 安装所有四个轮毂。请参阅轮毂总成(拆卸和安装)
  27. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  28. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行真空加注。
    Informational PurposesAn informational icon, calling your attention
    确保液位处于 Max 线处。
  29. 安装冷却液罐罐盖。
  30. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,然后等待例行程序完成。
  31. 退出“维护模式”。请参阅维护模式
  32. 安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))
  33. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  34. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  35. 拆下方向盘锁止工具。
  36. 将两个前排座椅移回原位。
  37. 升起所有车窗,关闭所有车门。
  38. 将车辆从举升机上移走。
