线束 - 仪表板 - LHD ((拆卸和更换))

校正代码 1710020602 FRT 2.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下横梁。请参阅仪表板 - 横梁 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需拆下显示屏左右支撑支架。

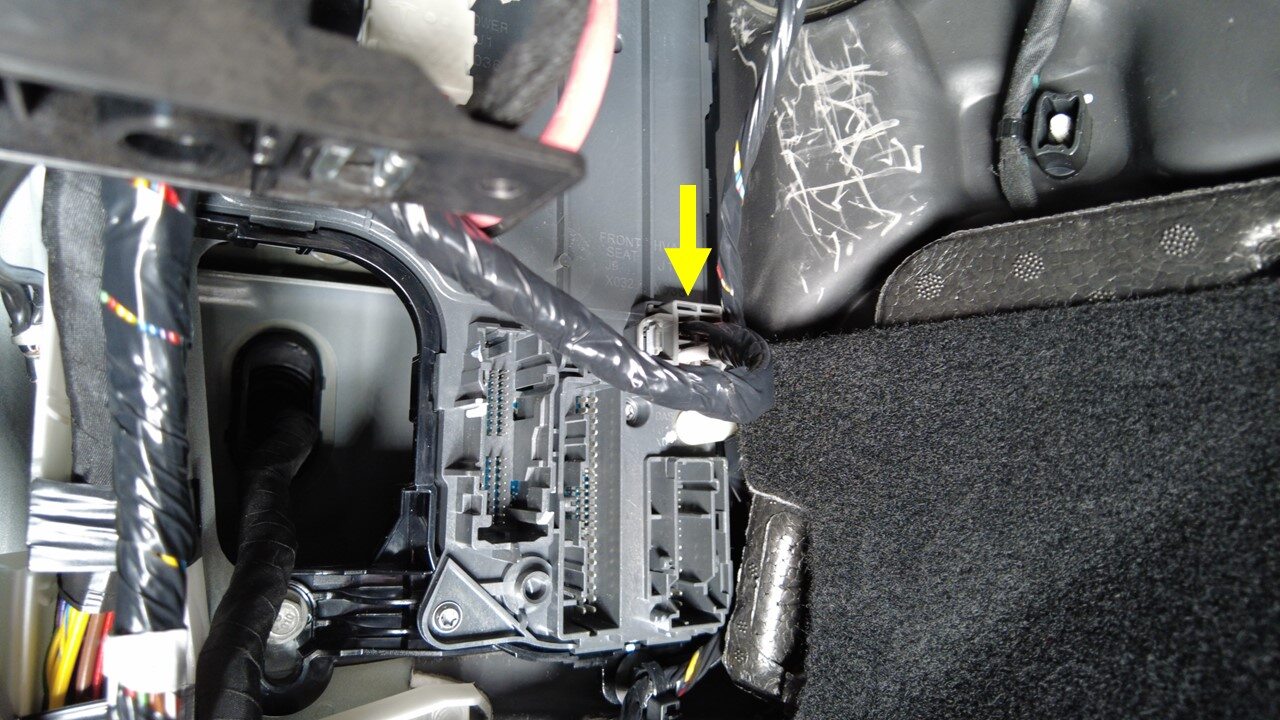

  2. 将 J10 仪表板线束连接器从左侧车身控制器上断开。

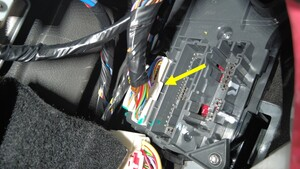

  3. 将 HVAC 连接器从左侧车身控制器上断开。

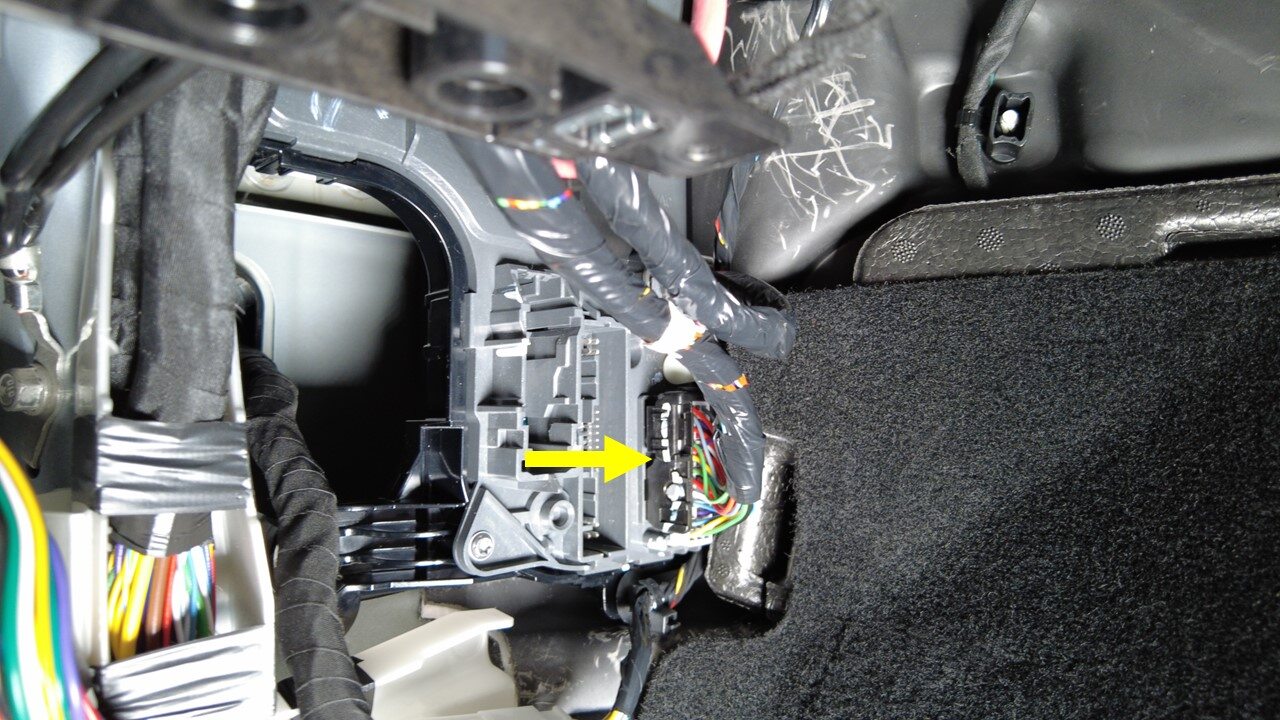

  4. 将 X035 仪表板线束连接器从左侧车身控制器上断开。
    Informational PurposesAn informational icon, calling your attention
    注
    注意连接器的颜色和位置。

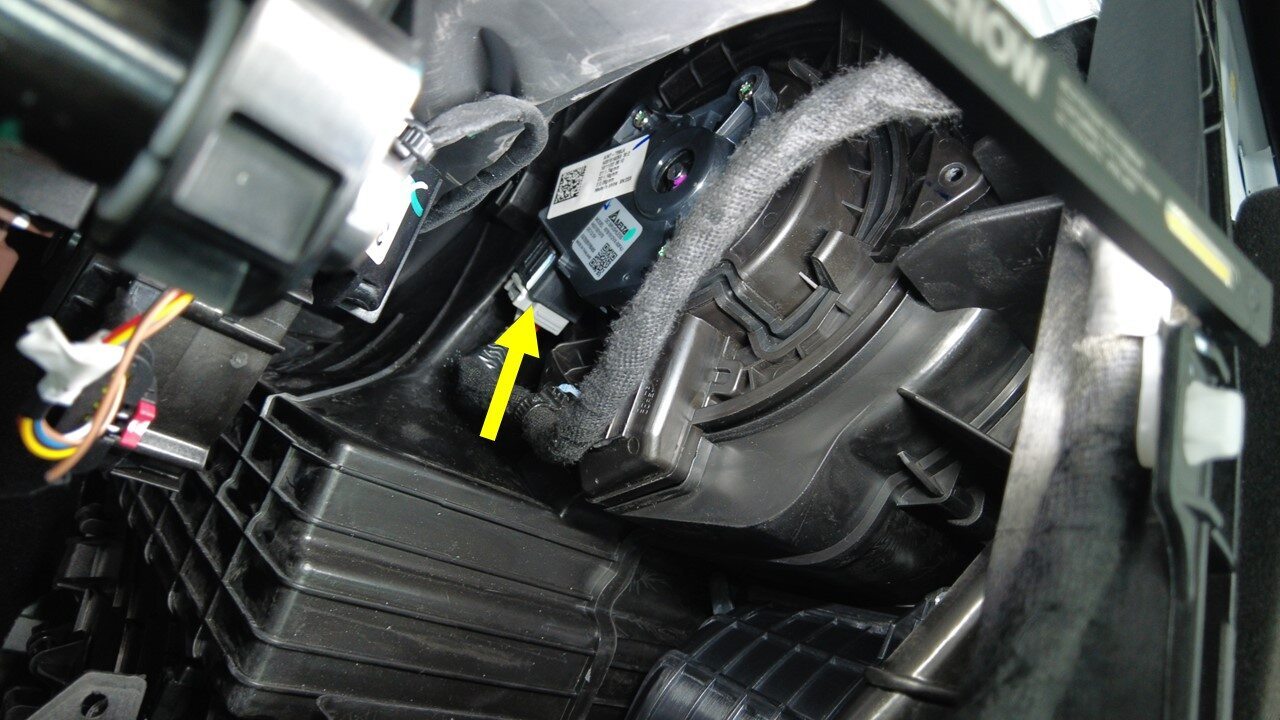

  5. 断开鼓风机电机连接器。
  6. 将 J10 仪表板电气连接器从右侧车身控制器模块上断开。

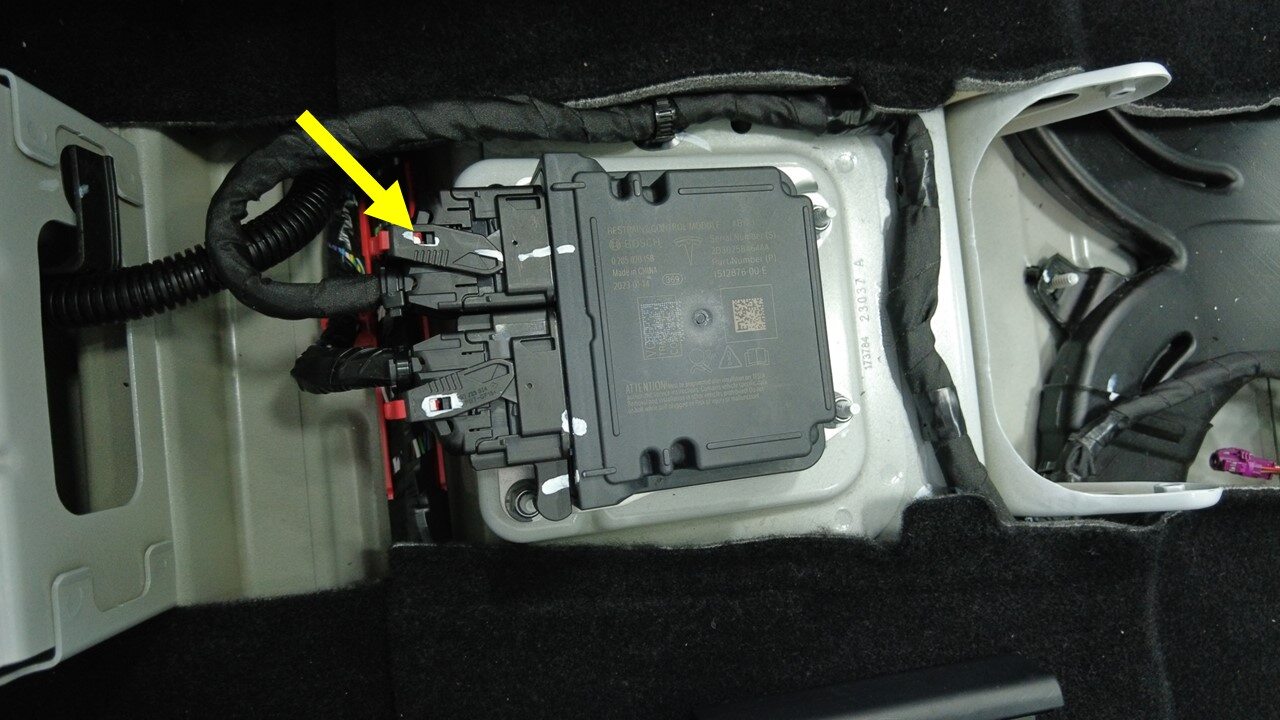

  7. 将仪表板线束连接器从约束控制模块 (RCM) 上断开。

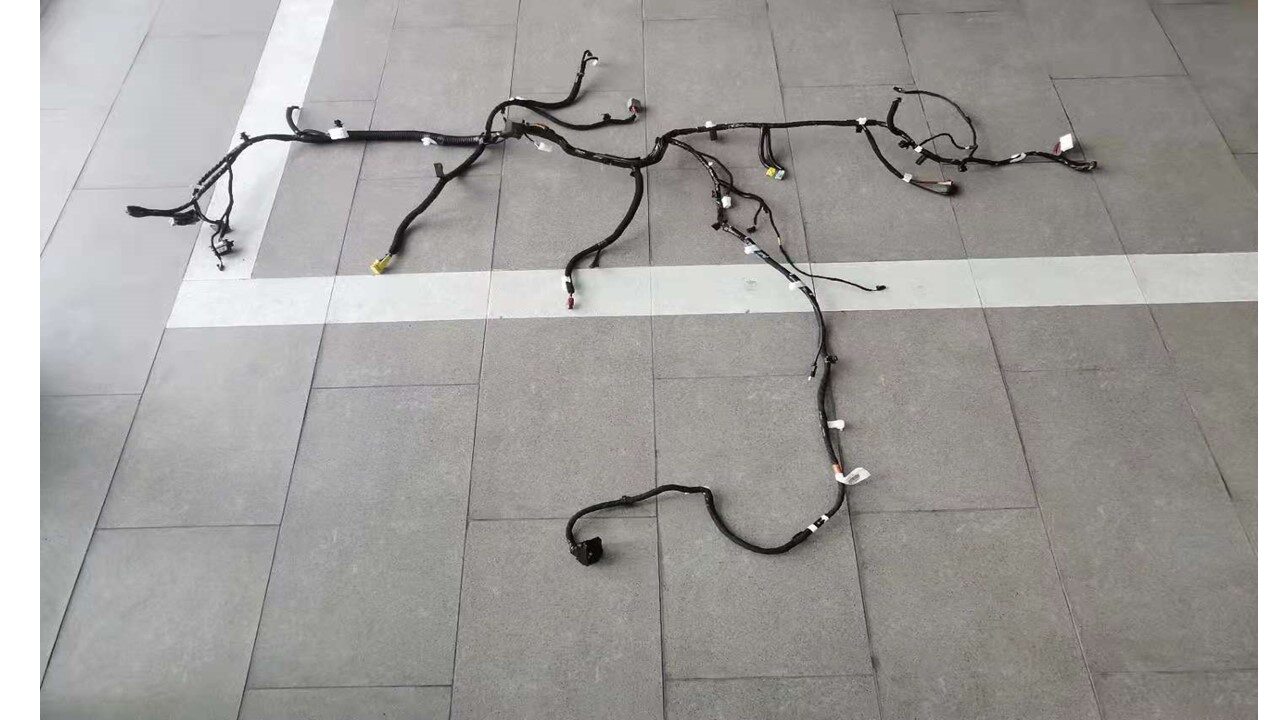

  8. 将仪表板线束从横梁上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    记下线束布线方式以便安装。

安装

  1. 将仪表板线束放置在横梁上，以备安装。
  2. 将 HVAC 连接器连接到左侧车身控制器。
  3. 将 J10 仪表板线束连接器连接到左侧车身控制器。
  4. 将仪表板线束连接器连接到约束控制模块 (RCM) 。
  5. 将 J10 仪表板电气连接器连接到右侧车身控制器模块。
  6. 连接鼓风机电机连接器。
  7. 将 X035 仪表板线束连接器连接到左侧车身控制器。
    Informational PurposesAn informational icon, calling your attention
    注
    注意连接器的颜色和位置。
  8. 安装横梁请参阅仪表板 - 横梁 ((拆卸和更换))。
  9. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式。
  10. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Calibrate Steering Column > Run，然后等待例行程序完成。
  11. 退出“维护模式”。请参阅维护模式。
  12. 将左前座椅移回原位。
  13. 升起左前车窗，关闭左前车门。
