Bi-Cam - Forward Facing ((拆卸和安装))

校正代码 1722037021 FRT 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: Bi-Cam - Forward Facing ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x4) that attach the forward facing camera assembly to the windshield bracket
0.8 Nm (7 lbs-in)
  • 梅花 T10 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
更换

拆卸

  1. 打开 LH 前车门,降下 LH 前车窗。
  2. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式
  3. 断开低压电池电源。请参阅 LV Power (Modify)
  4. 拆下四摄像头上盖总成。请参阅 Quad Camera Cover Upper ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将内部摄像头从摄像头上盖上拆下。

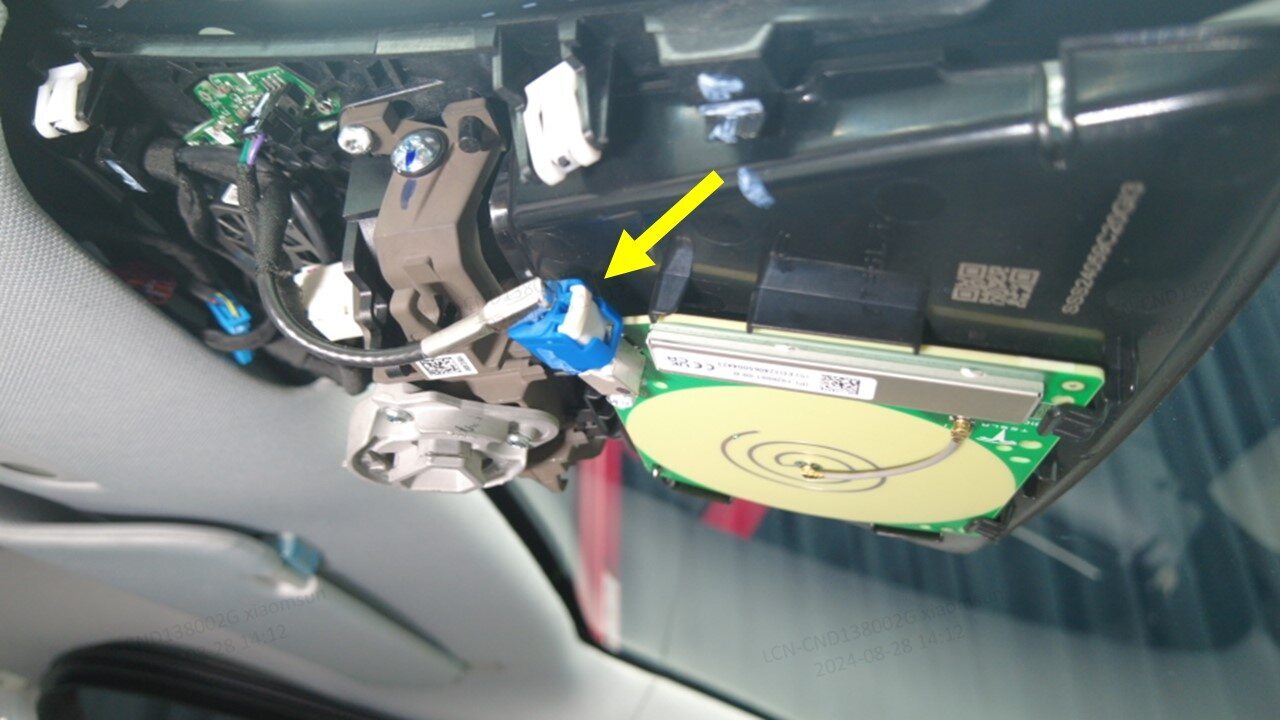

  5. 断开 GPS/GNSS 天线连接器。

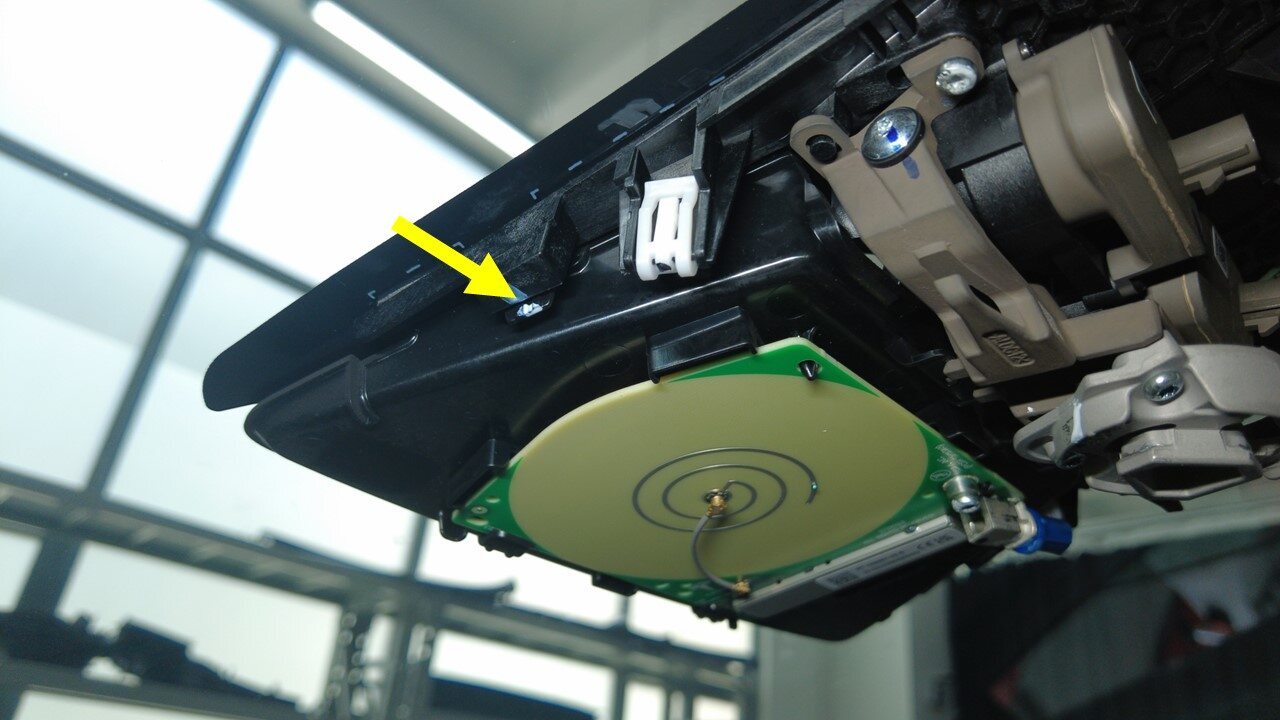

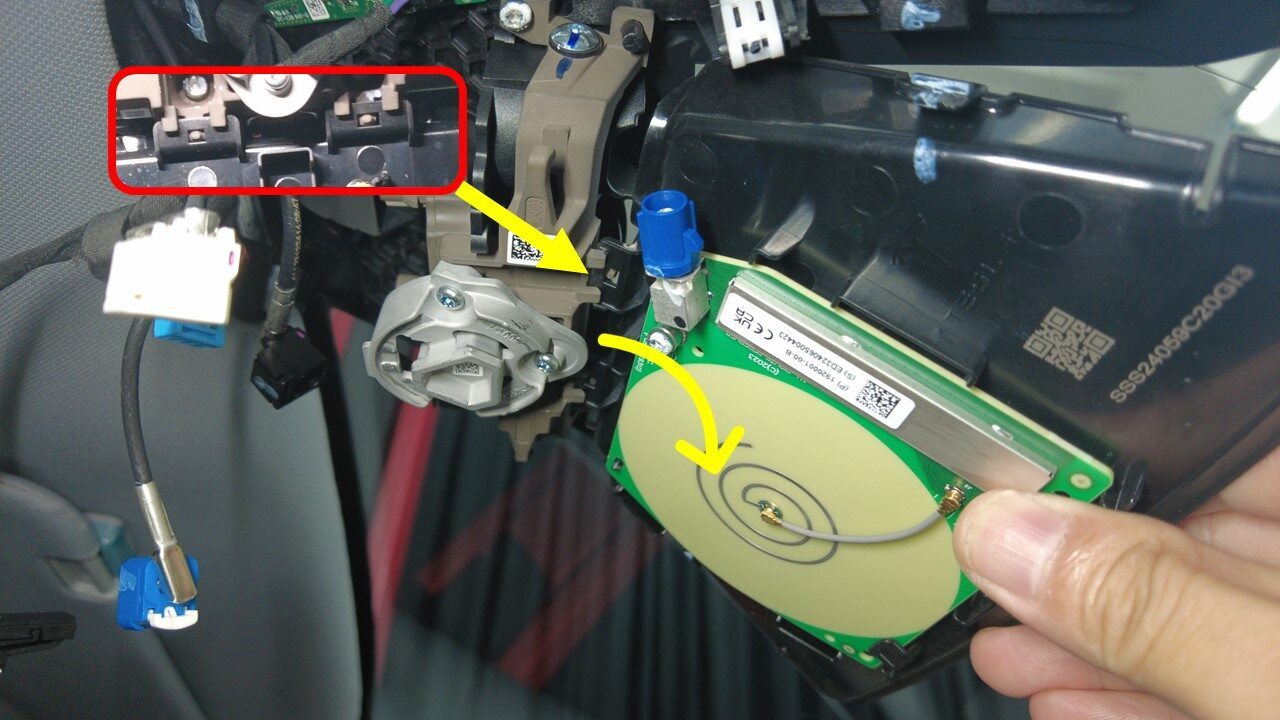

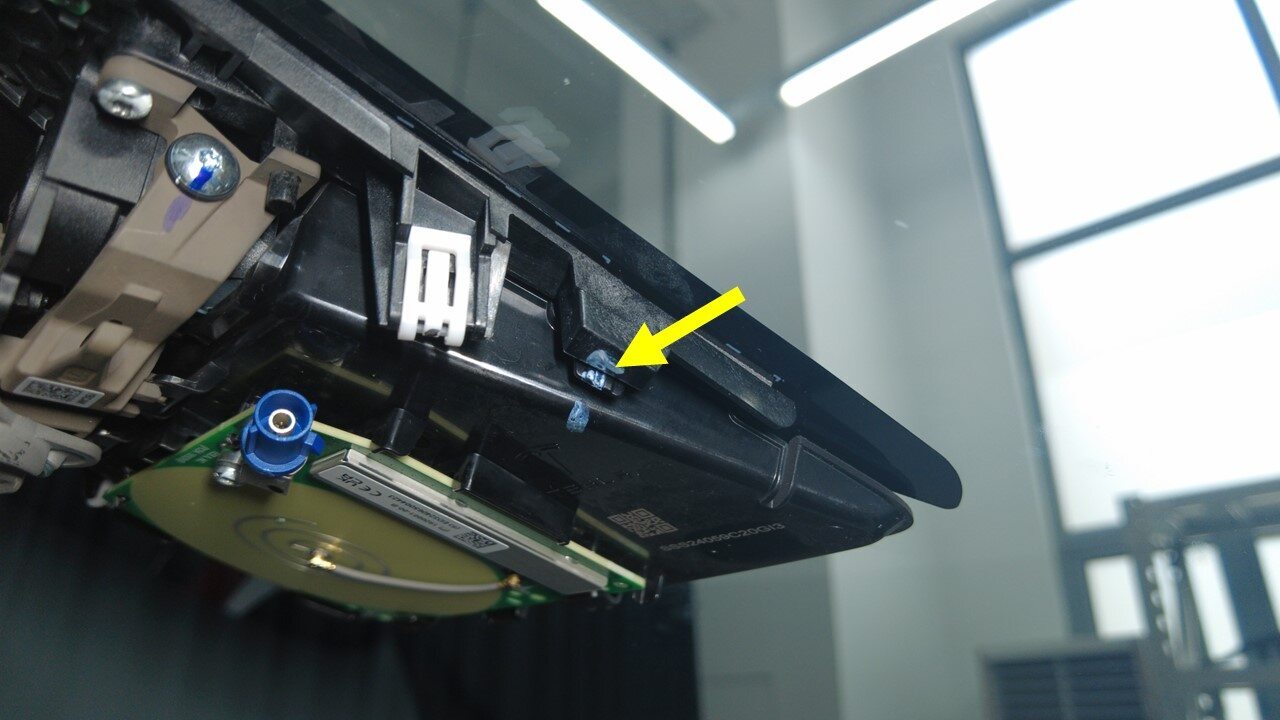

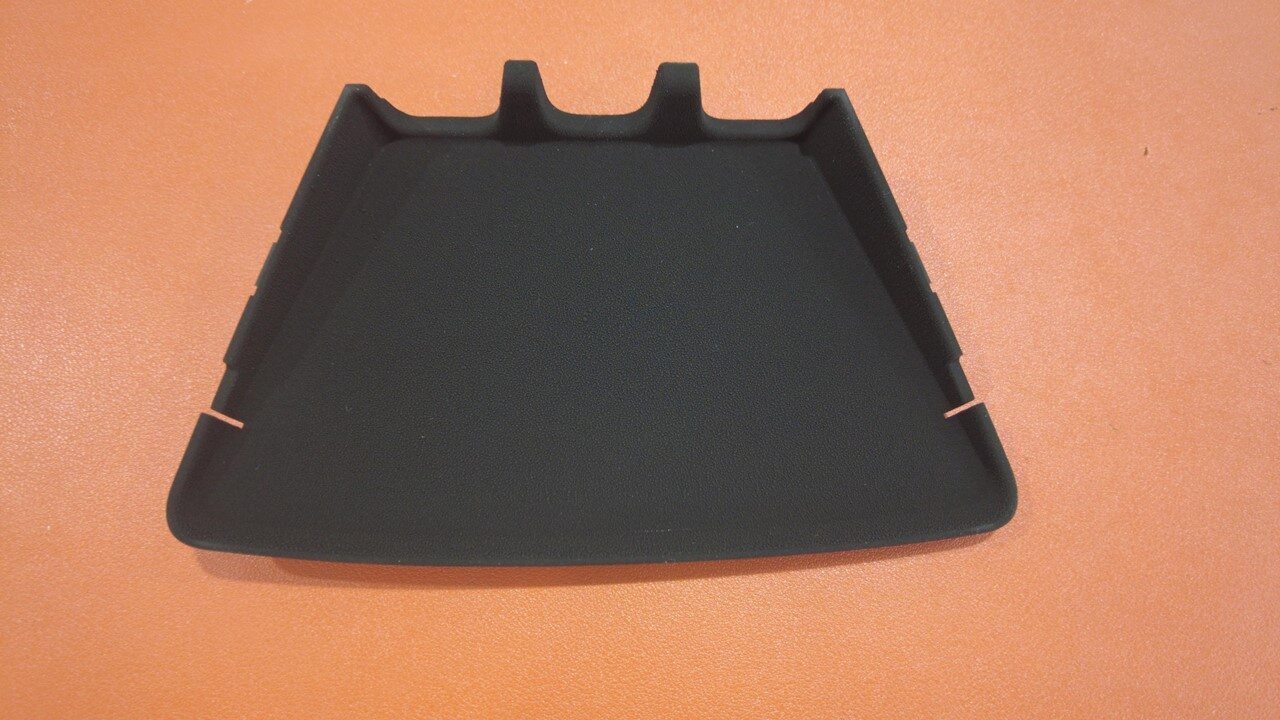

  6. 松开锁片,将遮光板从挡风玻璃支架上拆下。

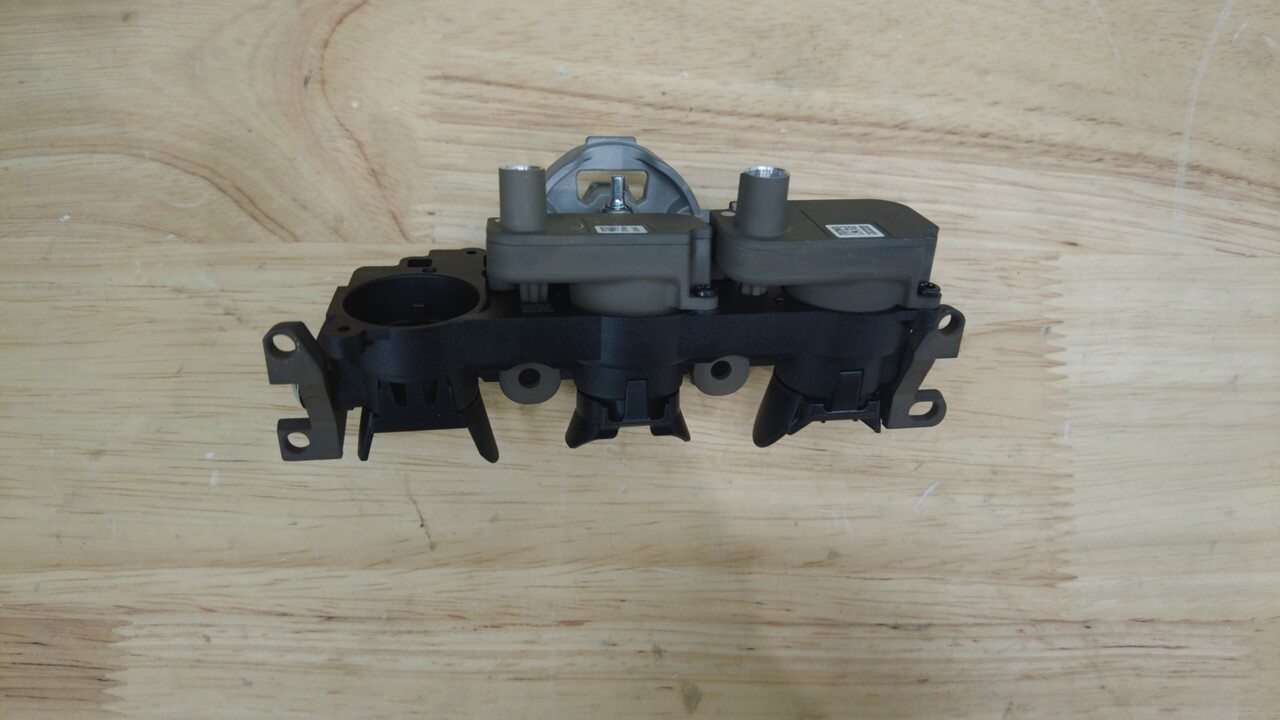

  7. 断开前置摄像头连接器(2 个)。
  8. 拆下将前置摄像头总成固定到挡风玻璃支架的螺栓(4 个),然后将摄像头从支架上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 使用异丙醇 (IPA) 湿巾清洁前置摄像头区域挡风玻璃内表面,然后等待风干 1 分钟。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确认挡风玻璃上无污渍或剩余残留物。否则,Autopilot 自动辅助驾驶功能可能会受阻。
  2. 将摄像头上的孔与挡风玻璃支架上的定位销(2 个)对齐。
  3. 安装将前置摄像头总成固定到挡风玻璃支架的螺栓(4 个)。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  4. 连接前置摄像头连接器(2 个)。
  5. 紧固锁片,将遮光板安装到挡风玻璃支架上。
  6. 连接 GPS/GNSS 天线连接器。
  7. 安装四摄像头上盖总成。请参阅 Quad Camera Cover Upper ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    请勿在此时安装后视镜。
  8. 连接低压电池电源。请参阅 LV Power (Modify)
  9. 执行前置摄像头倾角验证。请参阅 Camera - Forward Facing (Pitch Verification) (Test/Adjust)
  10. 安装后视镜。请参阅 Rear View Mirror ((拆卸和更换))
  11. 退出“维护模式”。请参阅 维护模式
  12. 升起 LH 前车窗并关闭 LH 前车门。
  13. 告知客户,需要客户驾驶车辆以完成校准程序。
    Informational PurposesAn informational icon, calling your attention
    根据道路类型和路况,自校准可在手动驾驶 100 英里(160 公里)里程内完成。自校准完成前,如果尝试启用 Autopilot 自动辅助驾驶功能,将显示“当前无法使用 Autopilot 自动辅助驾驶功能:正在校准摄像头,必须进行手动驾驶”。
