流线型护板 - 中 ((拆卸和更换))

校正代码 1203020102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格流线型护板 - 中 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将中间流线型护板固定到车辆的螺栓(11 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双支撑架

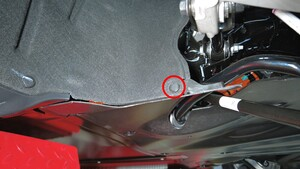

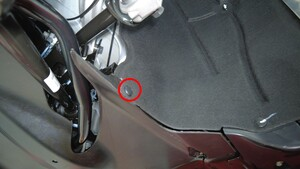

  2. 拆下轮罩内衬左右推拉式卡子(2 个)。

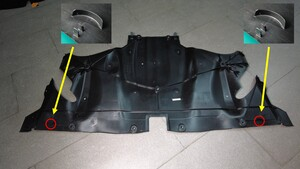

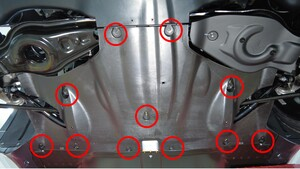

  3. 拆下将中间流线型护板固定到车辆的螺栓(11 个)和锁片(2 个),然后将护板从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

安装

  1. 在将中间流线型护板固定到车辆的螺栓的螺纹上,涂抹一小滴螺纹胶。
  2. 将中间流线型护板安装到车辆底部,然后安装将护板固定到车辆的螺栓(11 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  3. 安装轮罩内衬左右推拉式卡子(2 个)。
  4. 将车辆从举升机上移走。请参阅举升车辆 - 双支撑架
