隔音毯 - 空调压缩机 ((拆卸和更换))

校正代码 1820020302 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

扭矩规格

表 1. 扭矩规格隔音毯 - 空调压缩机 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将空调压缩机高压线束支架固定到空调压缩机的螺栓
9 Nm (6.6 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 拆下空调压缩机支架。请参阅空调压缩机支架 ((拆卸和更换))

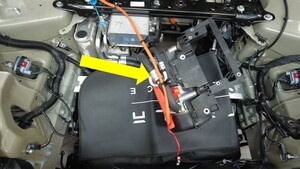

  2. 拆下将空调压缩机高压线束支架固定到空调压缩机的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  3. 松开将高压线束固定到空调压缩机的锁片。
  4. 松开将 NVH 隔音毯固定到压缩机的按钮,然后将隔音毯从压缩机上拆下。

安装

  1. 将 NVH 隔音毯安装到压缩机上,然后安装将隔音毯固定到压缩机的按钮。
  2. 安装将高压线束固定到空调压缩机的锁片。
  3. 安装将空调压缩机高压线束支架固定到空调压缩机的螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  4. 安装空调压缩机支架。请参阅空调压缩机支架 ((拆卸和更换))
