第一排座椅线束 - 左 - 座椅安全带提醒装置 ((拆卸和更换))

校正代码 1710080102 FRT 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下驾驶位座椅总成。请参阅第一排座椅总成 - 左 ((拆卸和安装))
  2. 拆下驾驶位座椅靠背外壳。请参阅第一排座椅背板- 左 ((拆卸和更换))
  3. 拆下遮盖座椅靠背框架外侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉离金属固定锁片,即可松开盖板。
  4. 拆下遮盖座椅靠背框架内侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉离金属固定锁片,即可松开盖板。
  5. 将驾驶位座椅靠背饰板固定件(7 个)从驾驶位座椅靠背框架上松开,然后松开遮盖座椅靠背框架上部的定位板。
  6. 断开驾驶位座椅靠背通风扇上的电气连接器。
  7. 将座椅蒙皮拉离侧气囊,以便接触气囊电气连接器。

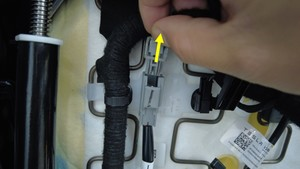

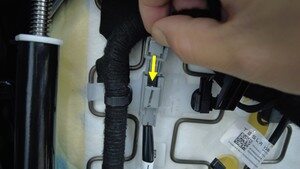

  8. 长按黑色锁片两侧并向下拉动,断开气囊电气连接器。
  9. 将座椅蒙皮拉离远端气囊 (FSAB),以便接触气囊电气连接器
  10. 长按黑色锁片两侧并向下拉动,断开座椅远端气囊 (FSAB) 电气连接器。

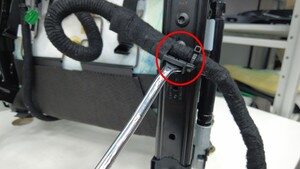

  11. 将部分座椅线束从座椅靠背框架上拆下。
  12. 断开靠背倾角调节电机连接器。
  13. 断开腰部支撑阀组和电子控制单元 (ECU) 连接器。
  14. 断开腰部支撑泵连接器。
  15. 拆下驾驶位座椅外侧护板。请参阅第一排座椅外侧护板 - 左侧座椅 - 腰部 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    请勿将座垫开关按钮、靠背倾角调节开关按钮和 8 通开关从驾驶位座椅外侧护板上拆下。

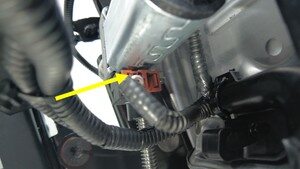

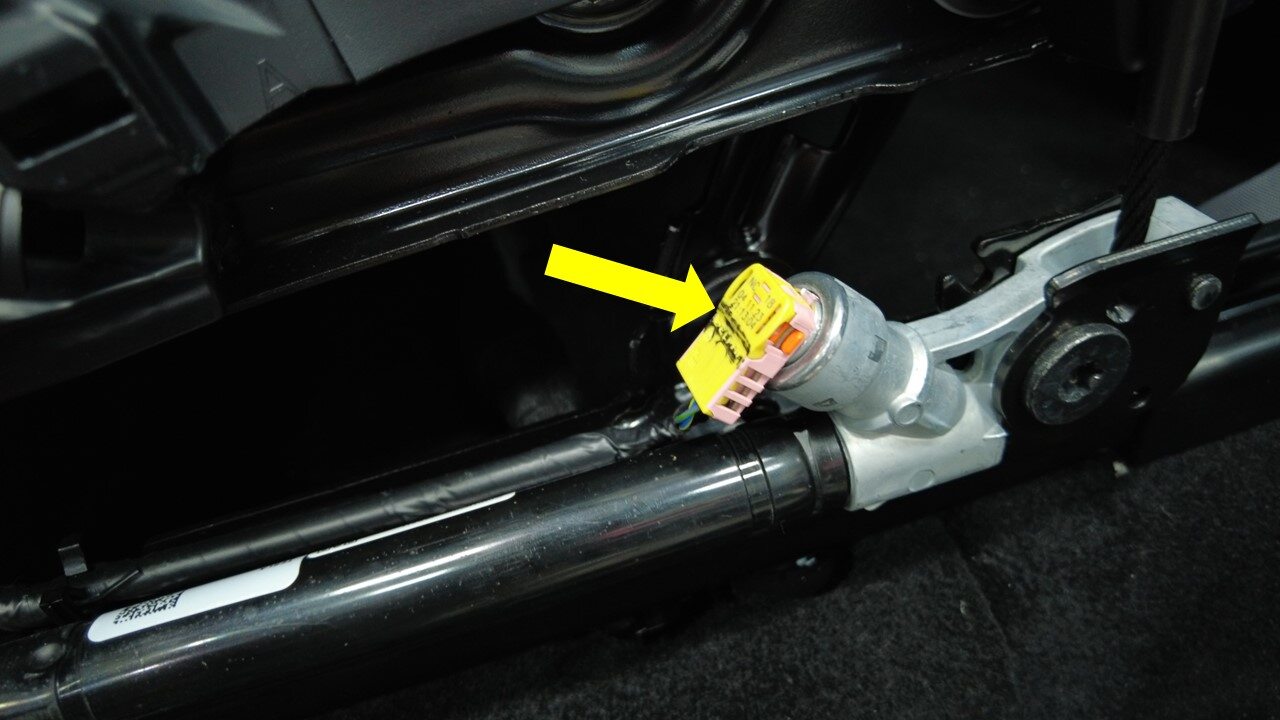

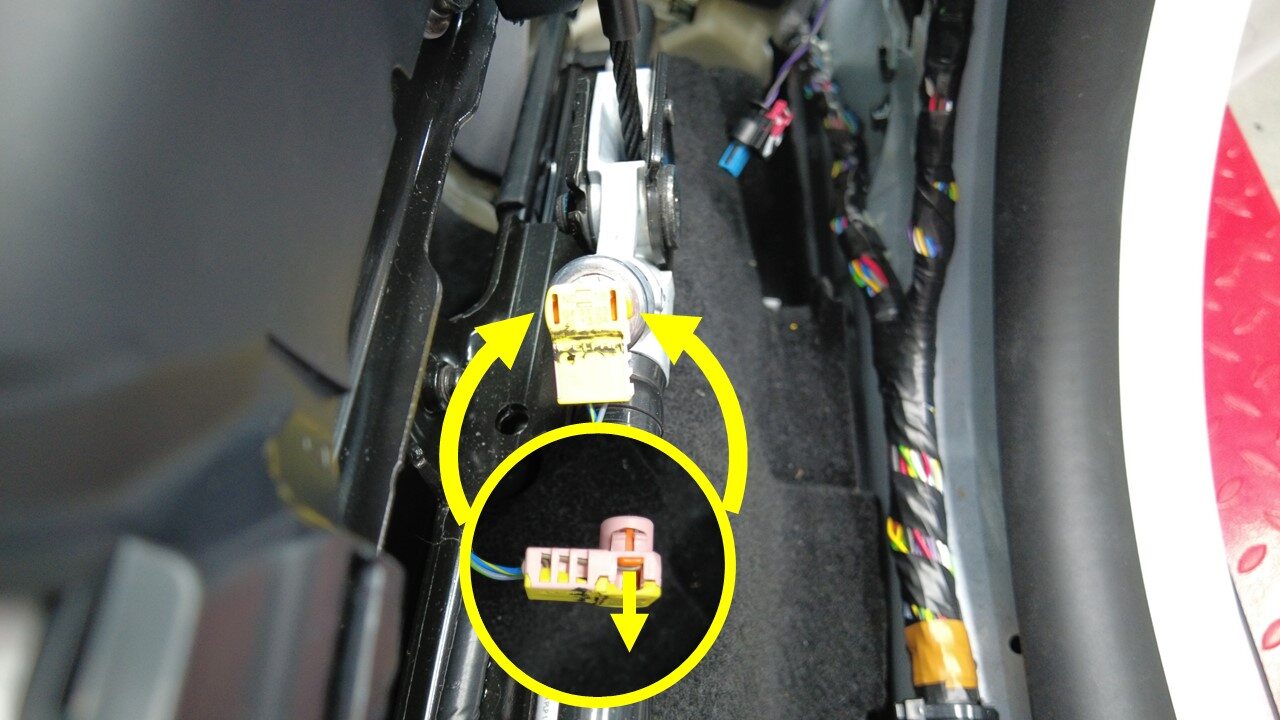

  16. 松开安全锁,然后断开驾驶位座椅安全带预紧器电气连接器。
  17. 松开座椅安全带预紧器线束支架。
    Informational PurposesAn informational icon, calling your attention

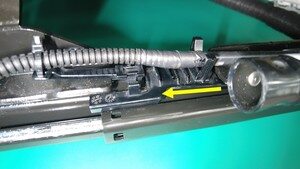

    向前移动线束支架(朝车头方向),再向后移动,将其拆下。
  18. 调整座椅,以接触其底部。
  19. 断开座椅座垫通风扇连接器。

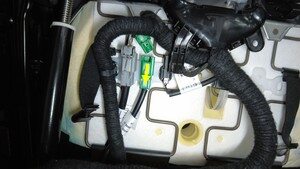

  20. 断开座椅靠背加热器连接器,然后将加热器连接器从座椅底部分离。
  21. 断开座椅泡沫垫加热器连接器,然后将连接器从座椅底部分离。

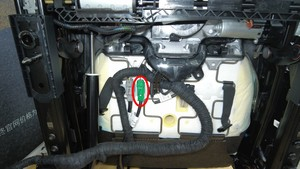

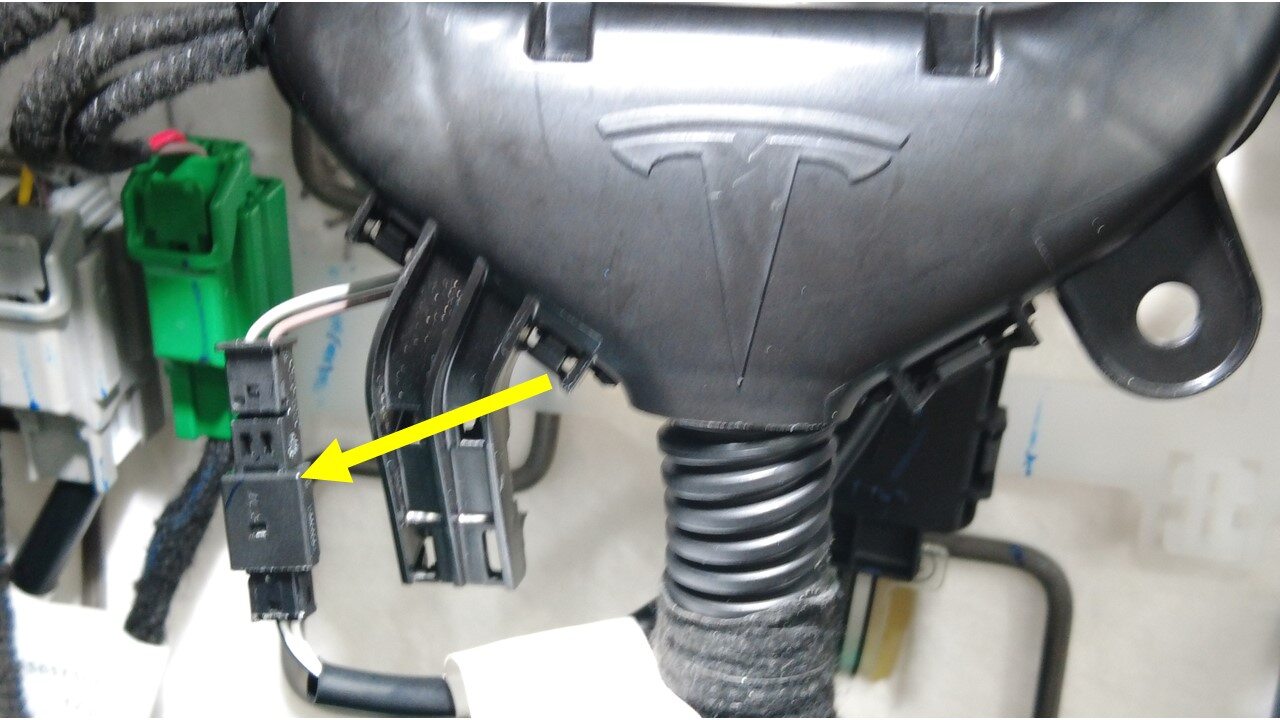

  22. 断开左前座椅占用传感器,将传感器线束引线置于一旁。

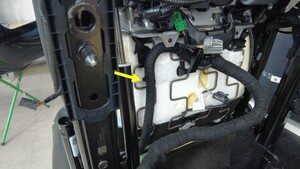

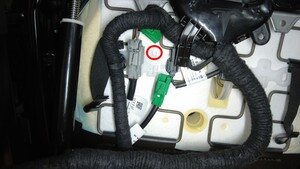

  23. 拆下将线束固定到座椅底部的夹子。
    Informational PurposesAn informational icon, calling your attention

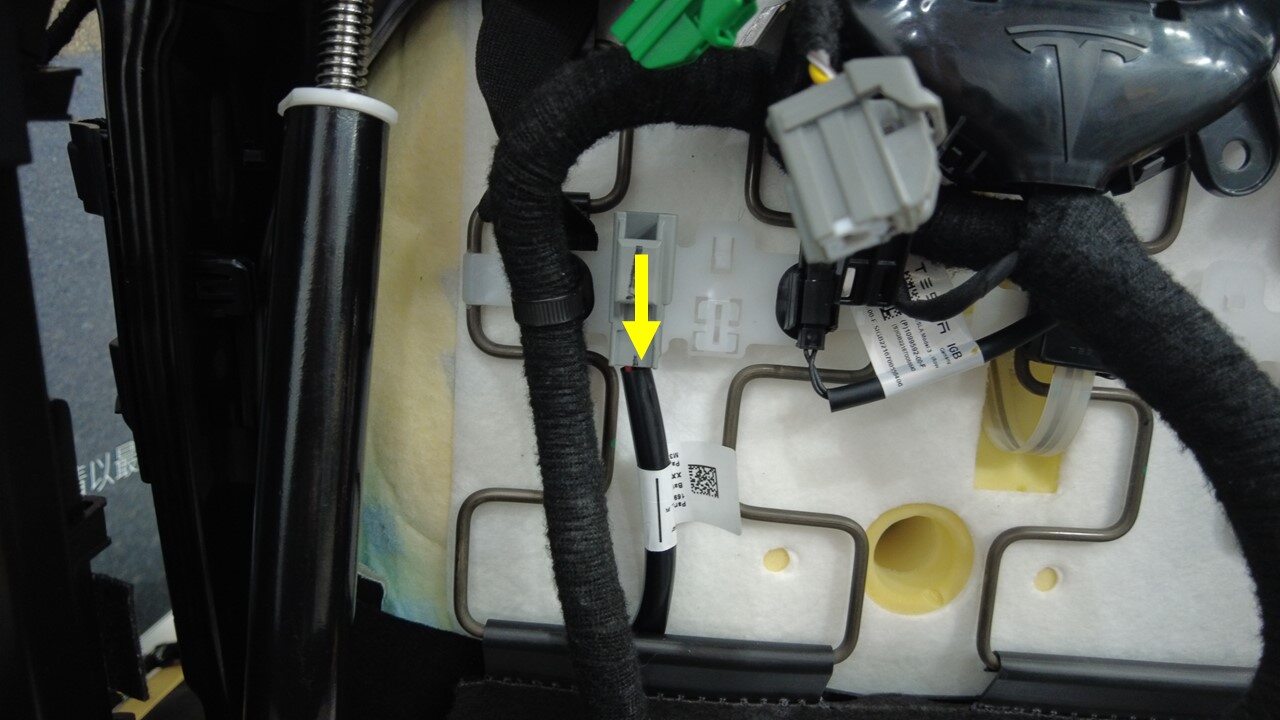

    夹子紧挨座椅加热器连接器。

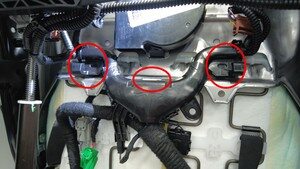

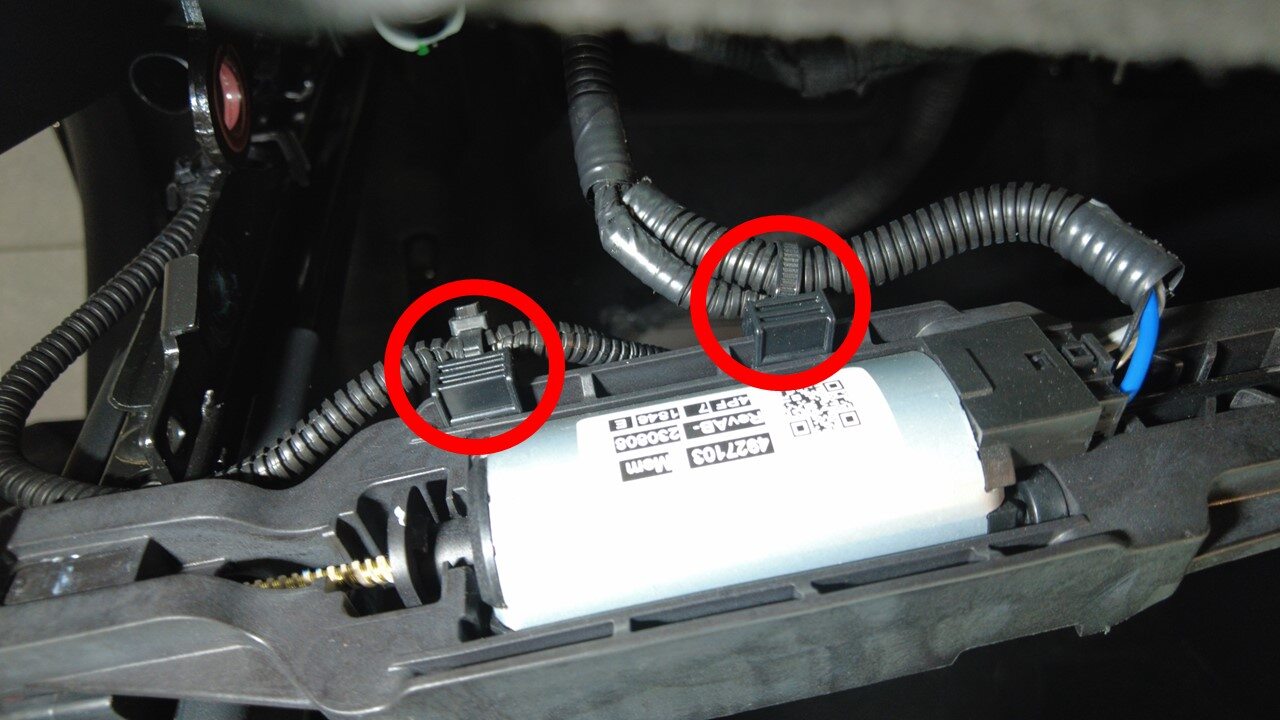

  24. 拆下将滑轨电机线束固定到滑轨电机桥架的夹子(3 个)。

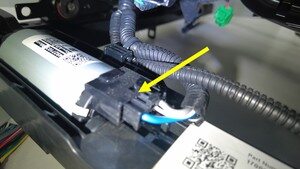

  25. 断开左前座椅滑轨电机连接器。
  26. 断开倾斜电机连接器。

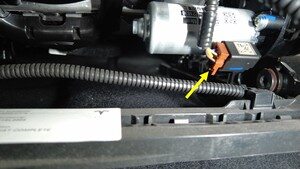

  27. 断开高度调节电机连接器。

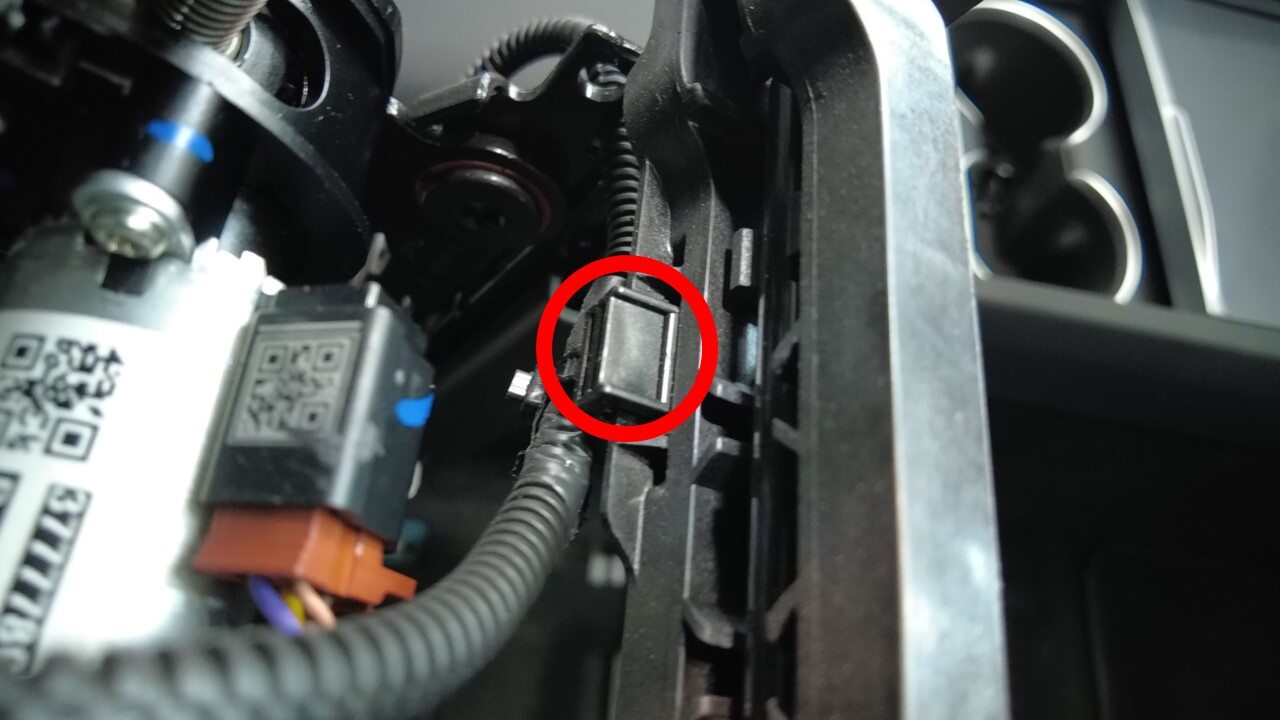

  28. 松开将左前座椅线束固定到外侧座椅滑轨的夹子。
  29. 断开座椅安全带锁扣连接器。

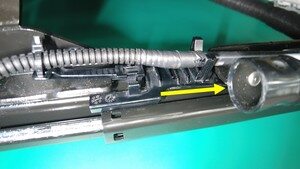

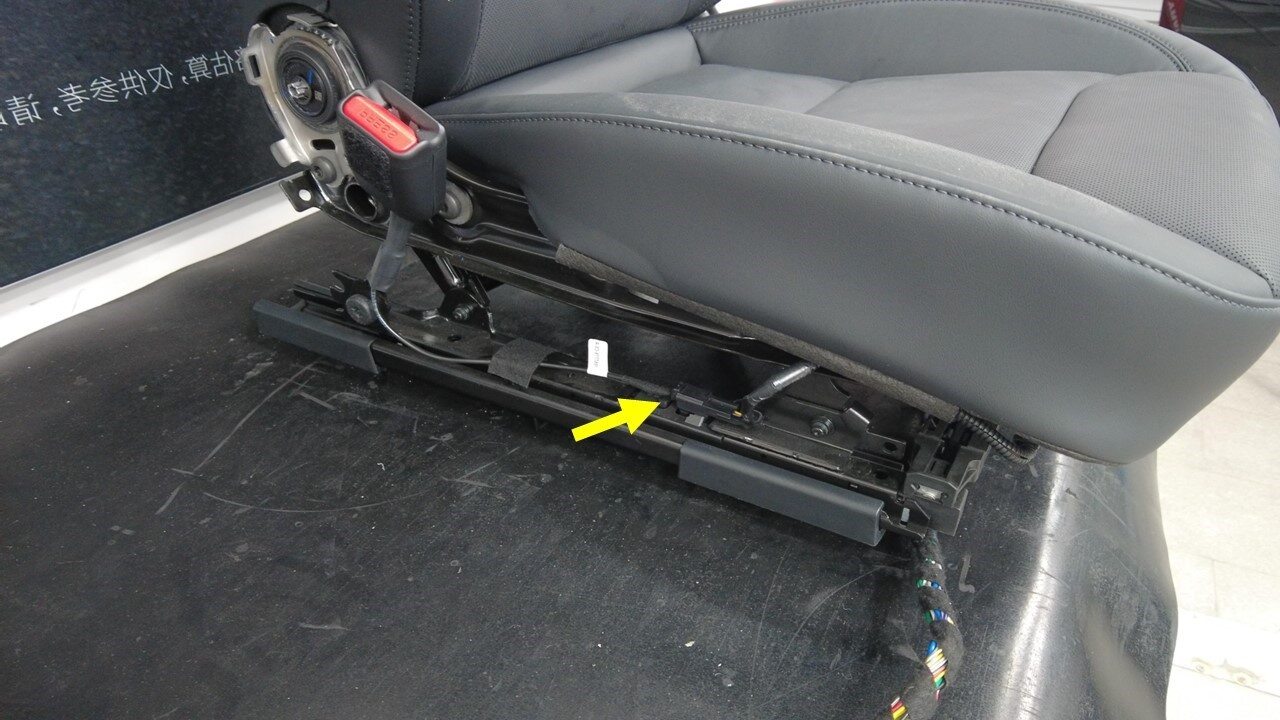

  30. 拆下座椅安全带锁扣连接器支架。
    Informational PurposesAn informational icon, calling your attention

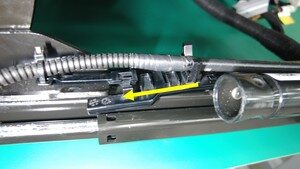

    向前移动支架(朝车头方向),再向后移动,将其拆下。

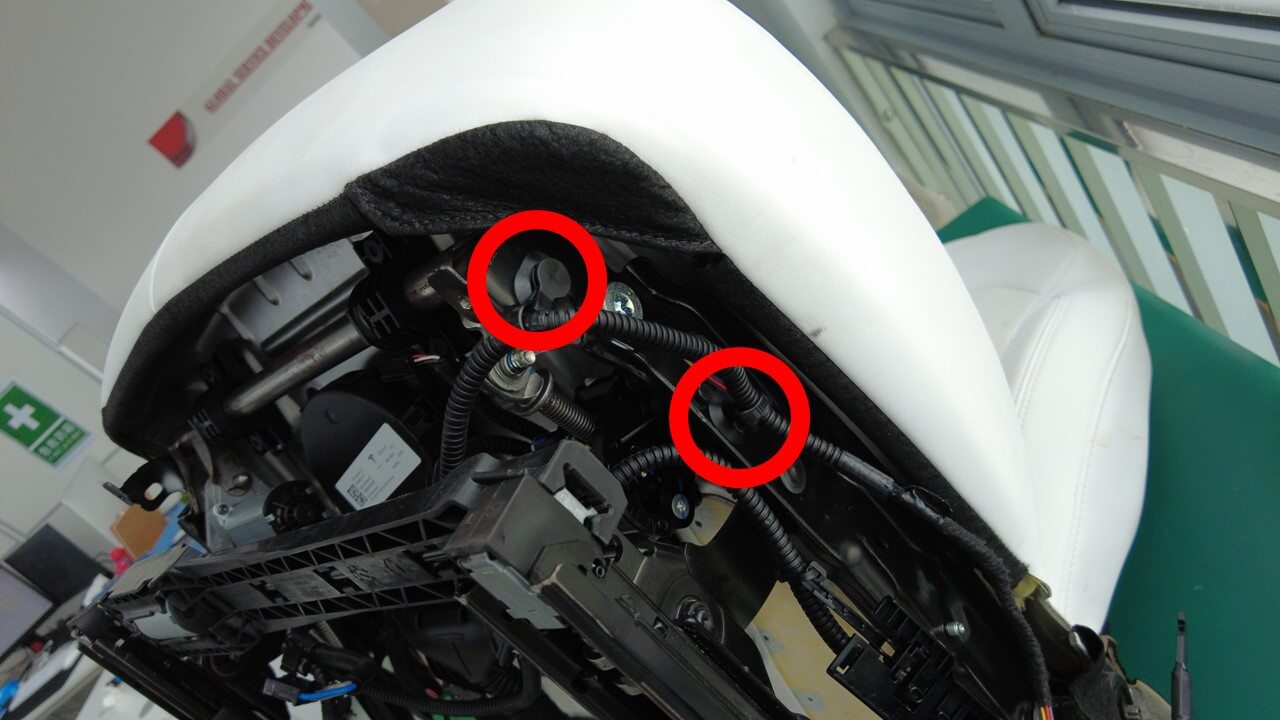

  31. 拆下将座椅开关线束固定到座垫框架的夹子(2 个)。

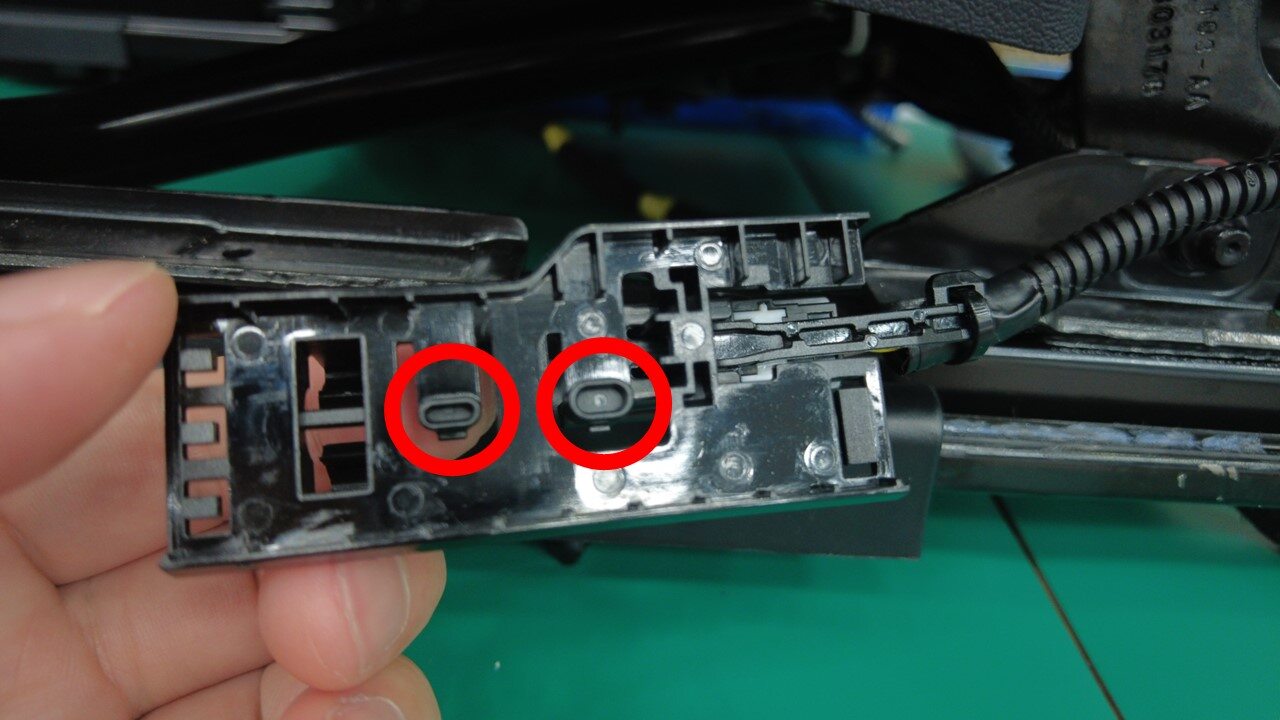

  32. 将座椅线束支架从座椅框架上拆下。
    Informational PurposesAn informational icon, calling your attention

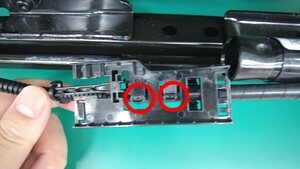

    使用 90 度尖凿松开支架背面的卡子(3 个)。
  33. 将座椅线束总成从座椅框架上拆下。
    Informational PurposesAn informational icon, calling your attention
    将中央线束支架连同线束一起松开。

安装

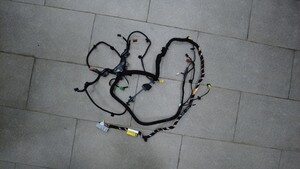

  1. 放置新的座椅线束,以备安装。
    Informational PurposesAn informational icon, calling your attention
    将线束支架放在中间,将线束排布在升降电机和倾斜电机下方,将线束支腿放置在正确位置。稍后将安装线束夹。
  2. 将座椅线束支架安装到座椅底座总成上。
  3. 安装座椅安全带锁扣连接器支架。
    Informational PurposesAn informational icon, calling your attention
    向前移动支架(朝车头方向),再向后移动,将其安装好。
  4. 连接座椅安全带锁扣连接器。
  5. 安装将座椅开关线束固定到座垫框架的夹子(2 个)。
  6. 安装将左前座椅线束固定到座椅外侧滑轨的夹子。
  7. 连接左前座椅滑轨电机连接器。
  8. 连接高度调节电机连接器。
  9. 连接倾斜电机连接器。
  10. 安装将滑轨电机线束固定到滑轨电机桥架的夹子(3 个)。
  11. 安装将线束固定到座椅底部的夹子。
    Informational PurposesAn informational icon, calling your attention
    夹子紧挨座椅加热器连接器。
  12. 紧固将座椅泡沫垫加热器连接器固定到座椅底部的卡子,然后将电气线束与座椅泡沫垫加热器连接器相连。
  13. 紧固将座椅靠背加热器连接器固定到座椅底部的卡子,然后将电气线束与座椅靠背加热器连接器相连。
  14. 连接座椅占用传感器,并将传感器安装到座椅线束支架上。
    Informational PurposesAn informational icon, calling your attention
    确保线束未排布在座垫和框架之间,以免摩擦。
  15. 连接座椅座垫通风扇连接器。
  16. 将座椅靠背旋转到垂直位置。
  17. 安装座椅安全带预紧器线束支架。
    Informational PurposesAn informational icon, calling your attention
    向前移动线束支架(朝车头方向),再向后移动,将其安装好。
  18. 连接安全带预紧器电气连接器。
    Informational PurposesAn informational icon, calling your attention
    确保连接器安全锁接合。
  19. 连接腰部支撑泵连接器。
  20. 连接腰部支撑阀组和电子控制单元 (ECU) 连接器。
  21. 连接靠背倾角调节电机连接器。
  22. 将部分座椅线束安装到座椅靠背框架上。
  23. 将电气连接器连接到驾驶位座椅靠背通风扇。
  24. 连接驾驶位座椅侧气囊电气连接器。
  25. 连接驾驶位座椅远端气囊 (FSAB) 电气连接器。
  26. 安装遮盖座椅靠背框架内侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉向金属固定锁片,即可紧固盖板。
  27. 安装遮盖座椅靠背框架外角的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉向金属固定锁片,即可紧固盖板。
  28. 紧固遮盖座椅靠背框架上部的定位板,然后将驾驶位座椅靠背饰板固定件(7 个)安装到驾驶位座椅靠背框架。
  29. 安装驾驶位座椅靠背外壳。请参阅第一排座椅背板- 左 ((拆卸和更换))
  30. 安装驾驶位座椅外侧护板。请参阅第一排座椅外侧护板 - 左侧座椅 - 腰部 ((拆卸和更换))
  31. 安装驾驶位座椅总成。请参阅第一排座椅总成 - 左 ((拆卸和安装))
