HEPA Filter Assembly ((拆卸和更换))

校正代码 1810010402 FRT 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格HEPA Filter Assembly ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓
10 Nm (7.4 lbs-ft)
  • 4 英寸加长件
  • 10 毫米套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 打开 LH 前车门,降下 LH 前车窗。
  2. 拆下前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)

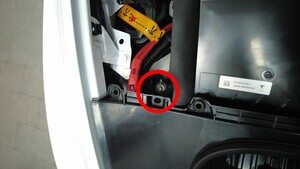

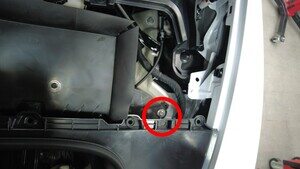

  3. 拆下将HEPA 空调滤清器总成固定到车辆的螺栓 (x2),然后从车上拆下总成。
    Informational PurposesAn informational icon, calling your attention

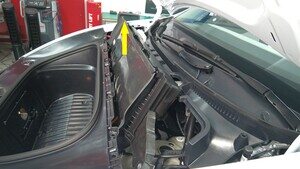

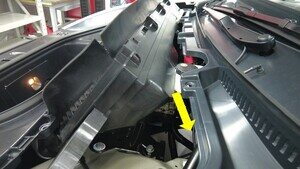

    向上转动总成的后边缘以使其与制动液储液罐分离,然后向上抬起总成以使其与前备箱储物单元分离。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手

安装

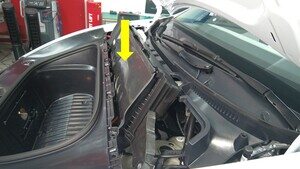

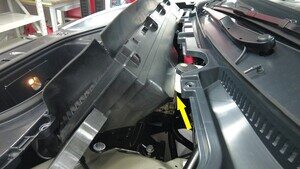

  1. 将高效分子空气 (HEPA) 过滤器总成放置入位,以备安装,请将过滤器总成的前边缘置于前备箱储物单元下方,然后小心地将过滤器总成的后边缘移过制动液储液罐。轻轻地按压过滤器右侧,将密封件固定在管道上。
    Informational PurposesAn informational icon, calling your attention

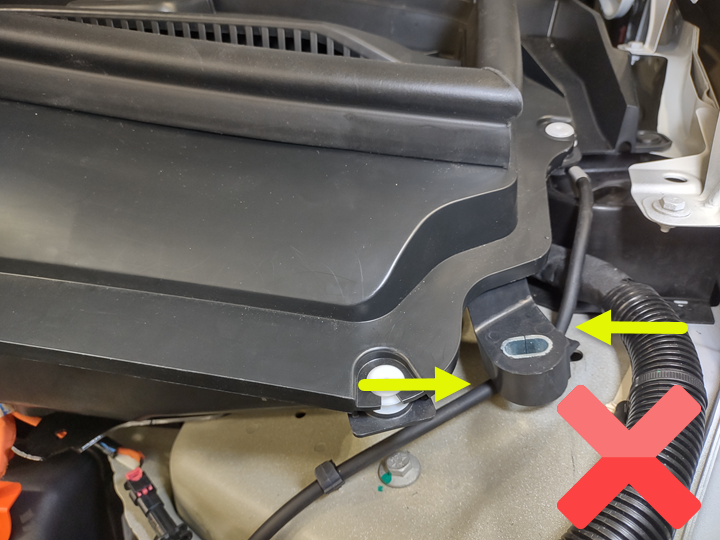

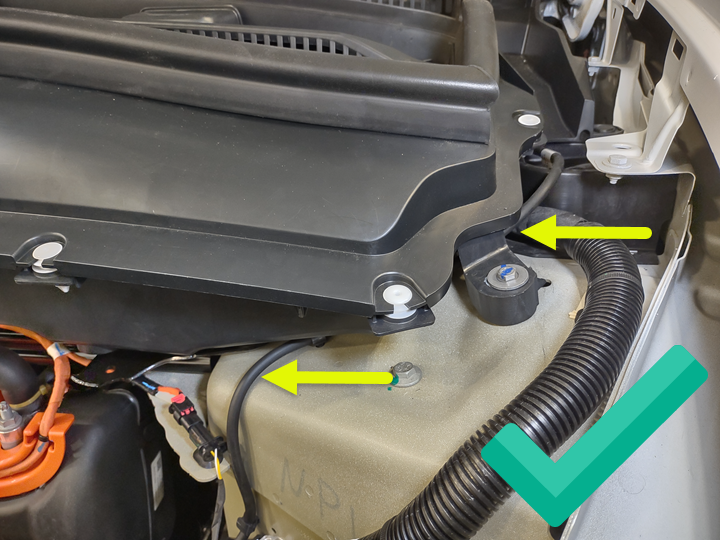

    确保清洗器软管未夹在高效分子空气 (HEPA) 过滤器总成和车身之间。
  2. 安装将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  3. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  4. 升起 LH 前车窗并关闭 LH 前车门。
