制动片套件 - 前(拆卸和更换)

校正代码 3301010902 FRT 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1082171-10-A/1082171-00-A - S 型钩
  • 1134786-00-A - M3 制动钳扩张器
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格制动片套件 - 前(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前制动软管支架固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 4 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将左前制动钳固定到转向节的螺栓(2 个)
94 Nm (69.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 外梅花套筒 E18
  • 断路器杆
  • 3/8 英寸至 1/2 英寸适配器
  • 棘轮/扭矩扳手
更换 1088969-00-B

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 打开左前车门,降下左前车窗。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 将吸收性材料放置在制动液储液罐区域下方。
  5. 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
  6. 拆下左前和右前轮毂。请参阅轮毂总成(拆卸和安装)
  7. 拆下将左前制动软管支架固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

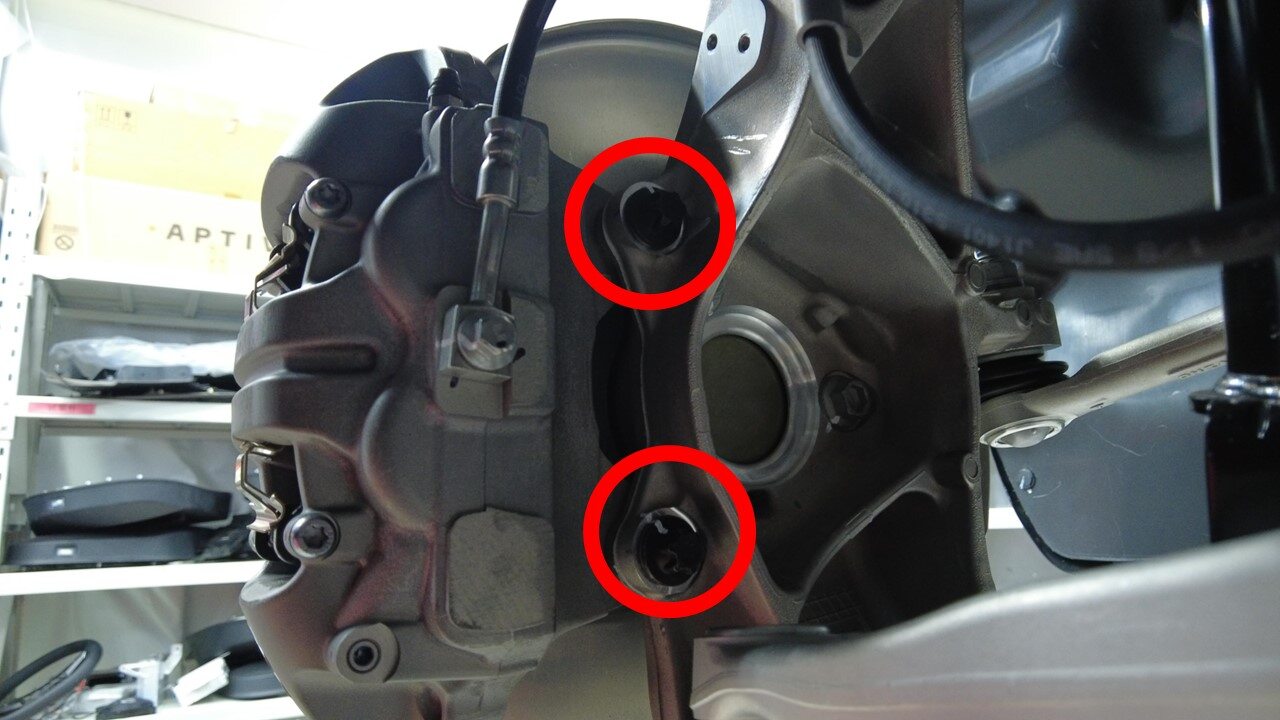

  8. 拆下并弃用将左前制动钳固定到转向节的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 断路器杆
    • 3/8 英寸至 1/2 英寸适配器
    • 棘轮/扭矩扳手
  9. 拆下左前制动钳,使用 S 型钩将其悬挂在旁边的固定零件上。
    Informational PurposesAn informational icon, calling your attention
    推荐使用 S 型钩 1082171-10-A;如果没有 1082171-10-A,可使用 1082171-00-A 代替。
    Informational PurposesAn informational icon, calling your attention
    S 型钩 1082171-10-A 只能悬挂在金属零件上。
  10. 使用制动钳扩张器将制动片尽力撑开,将活塞推压入位,以便安装。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 1134786-00-A - M3 制动钳扩张器
  11. 将制动片(2 个)朝制动钳中间移动,使其从定位销上松开。
  12. 拆下并清洁左前制动钳防震弹簧。
    Informational PurposesAn informational icon, calling your attention
    必要时可以使用肥皂水或制动器清洁剂,清洁后等待风干 1 分钟。
  13. 清洁左前制动钳。
    Informational PurposesAn informational icon, calling your attention
    必要时可以使用尼龙刷和制动器清洁剂,清洁后等待风干 1 分钟。
  14. 重复第7步至第13步,以拆下右前制动片。

安装

  1. 在左侧制动片导向接触点上均匀涂抹一层 Silaramic 润滑剂。
  2. 安装左前制动钳防震弹簧。
  3. 将制动片(2 个)安装到制动钳上,然后将其紧固到定位销上。
  4. 安装新的螺栓(2 个)(1088969-00-B),将左前制动钳固定到转向节。
    94 Nm (69.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 断路器杆
    • 3/8 英寸至 1/2 英寸适配器
    • 棘轮/扭矩扳手
  5. 安装将左前制动软管支架固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  6. 重复第1步至第5步,完成右侧相关操作。
  7. 安装左前和右前轮毂。请参阅轮毂总成(拆卸和安装)
  8. 检查制动液储液罐并根据需要加满。
  9. 将吸收性材料从制动液储液罐区域下方取走。
  10. 将制动踏板踩下 3-5 次,使制动片与制动盘接触,直至感受到制动踏板稳定有力。
  11. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  12. 升起左前车窗,关闭左前车门。
  13. 将举升臂从车辆下方移走。
  14. 执行以下任一操作:
    • 如果执行本程序时未更换制动片,请执行道路测试,期间进行多次急刹,确保制动踏板触感及性能正常。
      Informational PurposesAn informational icon, calling your attention
      将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
    • 如果执行本程序时更换了制动片,请执行制动片磨合程序。请参阅制动片 - 磨合
      Informational PurposesAn informational icon, calling your attention
      将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
