维修套件 - 电磁控制阀芯 - 热泵 ((拆卸和更换))

校正代码 1840011002 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

扭矩规格

表 1. 扭矩规格维修套件 - 电磁控制阀芯 - 热泵 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管切断阀线圈固定到切断阀芯的螺栓
5 Nm (3.7 lbs-ft)
  • 3 毫米六角
重复使用
液冷冷凝器切断阀芯
19 Nm (14.0 lbs-ft)
  • 1588741-00-A - HVAC 套筒组件
  • 3 英寸加长件
  • 3/8 英寸至 1/2 英寸适配器
  • 回旋头棘轮/回旋头扭矩扳手
不适用

拆卸

  1. 设置空调机。
  2. 解锁车辆网关。请参阅网关(解锁)
  3. 在触摸屏上,点击维护模式下的 "wrench"(位于触摸屏 UI 界面底部),再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run,然后等待例行程序完成。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  5. 断开低压电池。请参阅低压电源(断开和连接)
  6. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  7. 回收空调制冷剂。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前,确保空调系统中无压力。否则,可能会造成部件损坏和/或人身伤害。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。

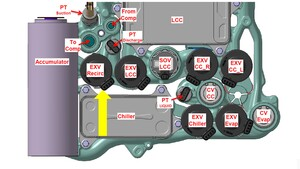

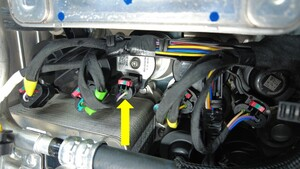

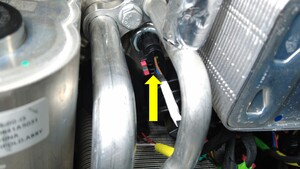

  8. 松开锁片,然后断开高压和温度传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

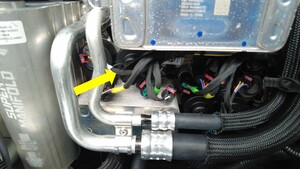

  9. 松开锁片,然后断开再循环膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

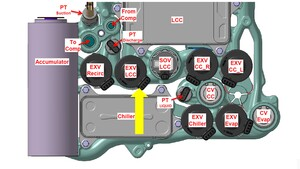

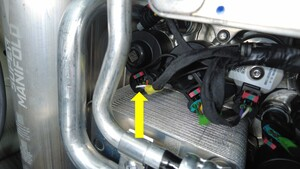

  10. 松开锁片,然后断开液冷冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

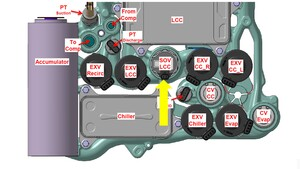

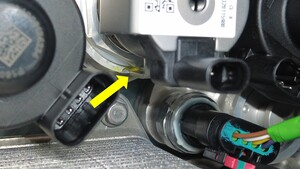

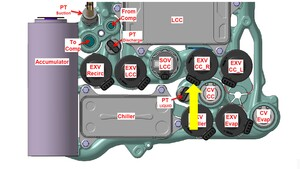

  11. 松开锁片,然后断开液冷冷凝器切断阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

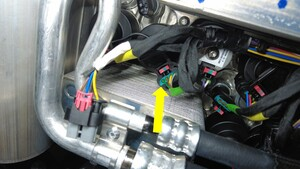

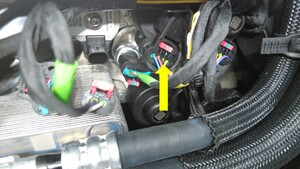

  12. 松开锁片,然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

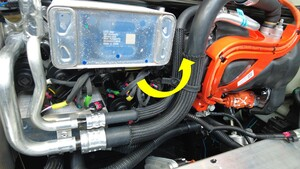

  13. 将超级歧管上的温度系统线束移至一旁。

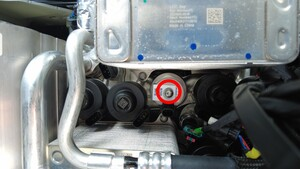

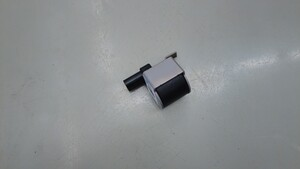

  14. 拆下将液冷冷凝器切断阀线圈固定到切断阀芯上的螺栓,然后将切断阀线圈从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3 毫米六角

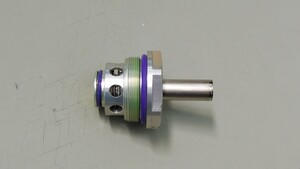

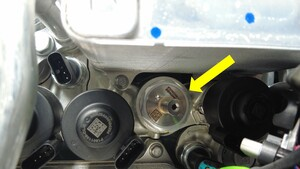

  15. 将液冷冷凝器切断阀芯从超级歧管上拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1588741-00-A - HVAC 套筒组件
    • 3 英寸加长件
    • 3/8 英寸至 1/2 英寸适配器
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 使用适当的空调机油润滑液冷冷凝器切断阀螺纹和 O 型环。请参阅液体和容量了解空调机油规格。然后将膨胀阀手动预拧到超级歧管上。
  2. 将液冷冷凝器切断阀芯完全紧固到超级歧管上。
    19 Nm (14.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1588741-00-A - HVAC 套筒组件
    • 3 英寸加长件
    • 3/8 英寸至 1/2 英寸适配器
    • 回旋头棘轮/回旋头扭矩扳手
  3. 将液冷冷凝器切断阀线圈放置在切断阀芯上。
    Informational PurposesAn informational icon, calling your attention
    将切断阀线圈与切断阀芯对齐。
  4. 安装将液冷冷凝器切断阀线圈固定到切断阀芯的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3 毫米六角
  5. 将温度系统线束重新排布至超级歧管。
  6. 连接驾驶室右侧冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  7. 连接液冷冷凝器切断阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  8. 连接液冷冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  9. 连接再循环膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  10. 连接高压和温度传感器电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  11. 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
  12. 连接低压电池。请参阅低压电源(断开和连接)
  13. 解锁车辆网关。请参阅网关(解锁)
  14. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,例行程序完成后立即关闭页面。
  15. 退出“维护模式”。请参阅维护模式
  16. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  17. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
