活性炭过滤器 ((拆卸和更换))

校正代码 1810010202 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格活性炭过滤器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定高效分子空气 (HEPA) 过滤器总成盖板的螺钉(10 个)
2.4 Nm (1.8 lbs-ft)
  • 梅花 T20 套筒
  • 无绳棘轮/冲击钻
  • Wiha 扭矩螺丝刀 0.8-5 Nm(仅适用于安装程序)
重复使用

拆卸

  1. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))

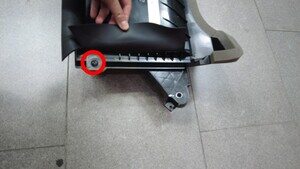

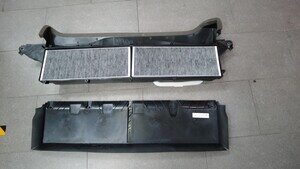

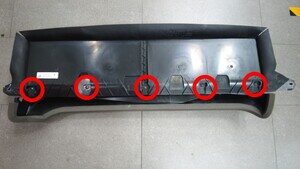

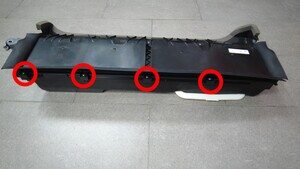

  2. 拆下用于固定高效分子空气 (HEPA) 过滤器总成盖板的螺钉(10 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒
    • 无绳棘轮/冲击钻
    • Wiha 扭矩螺丝刀 0.8-5 Nm(仅适用于安装程序)

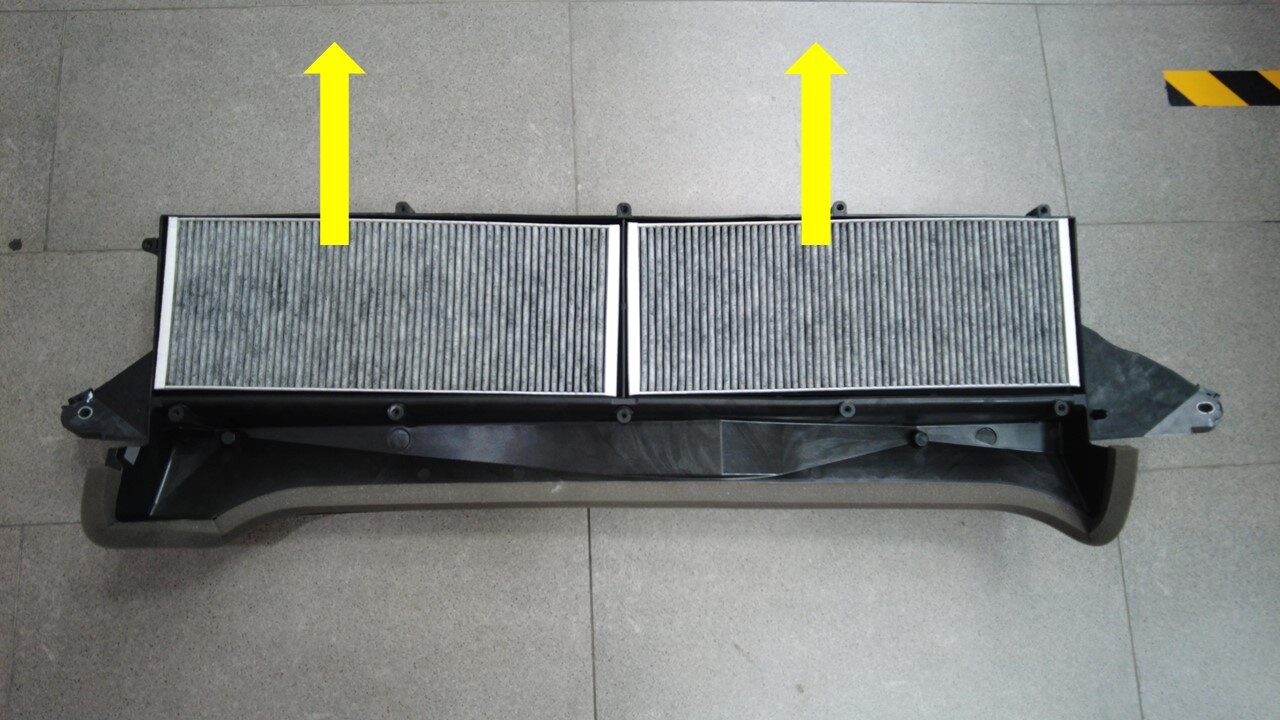

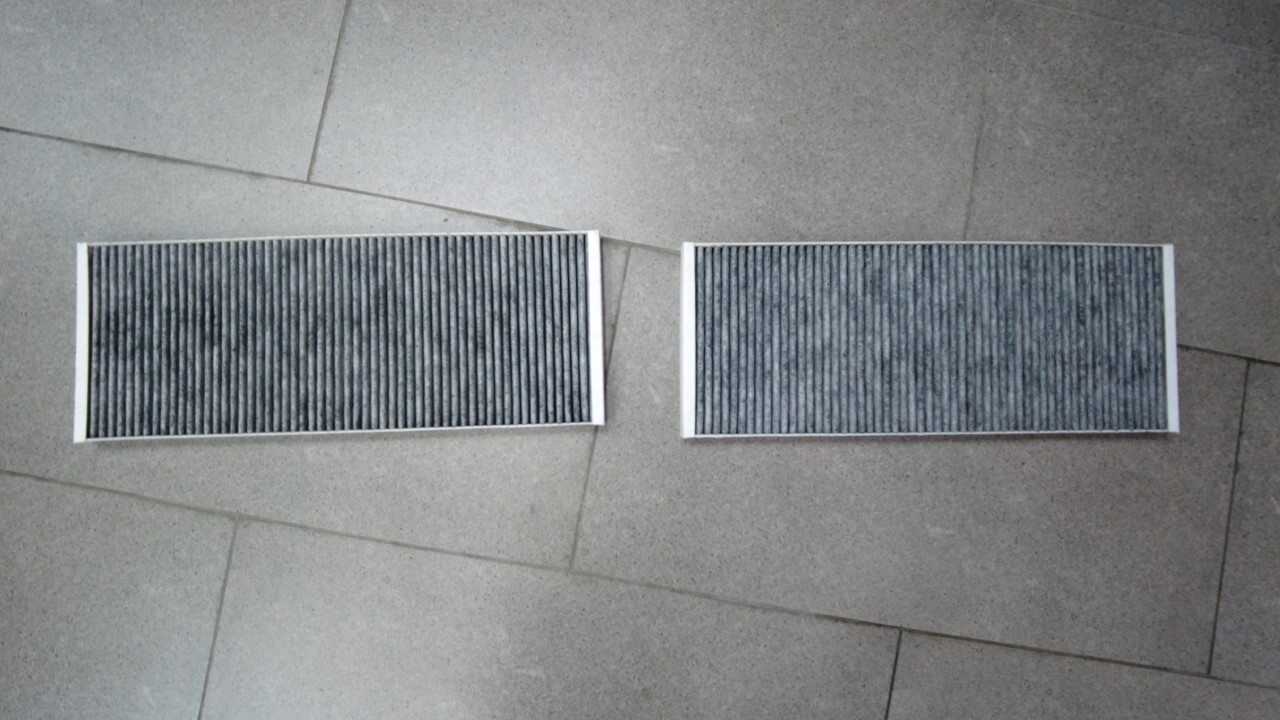

  3. 拆下活性炭过滤器。

安装

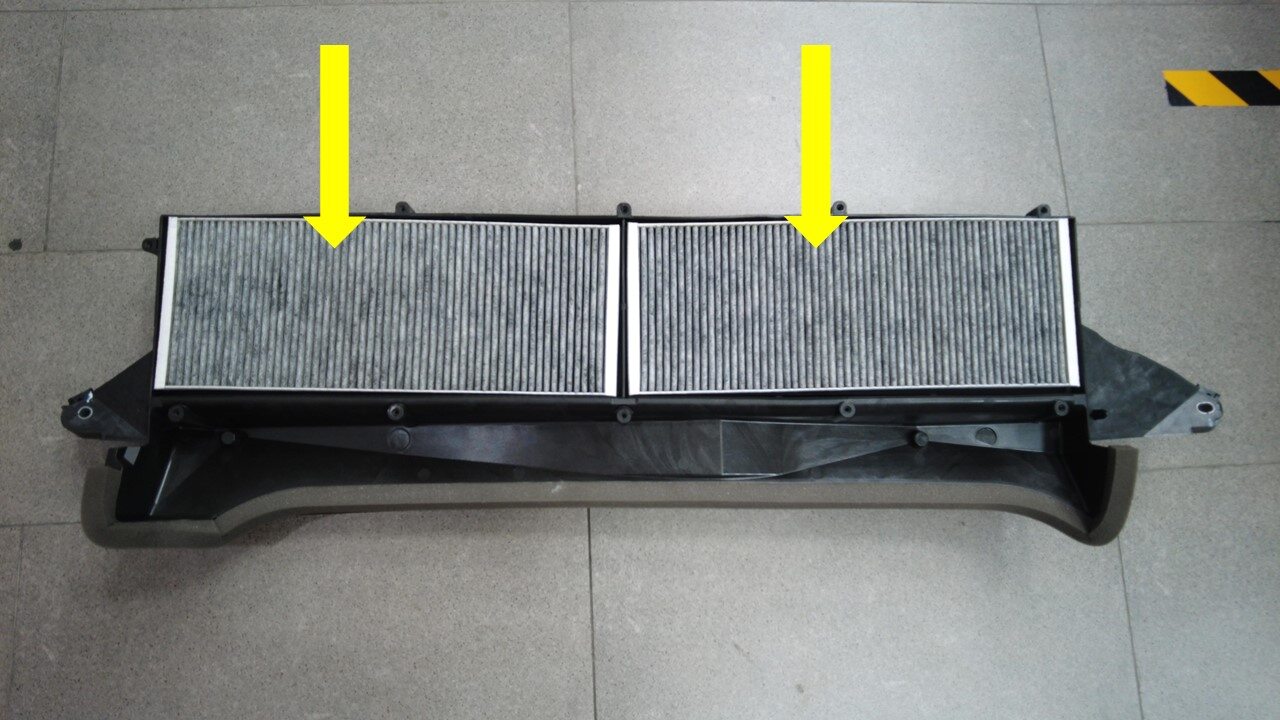

  1. 安装活性炭过滤器。
    Informational PurposesAn informational icon, calling your attention

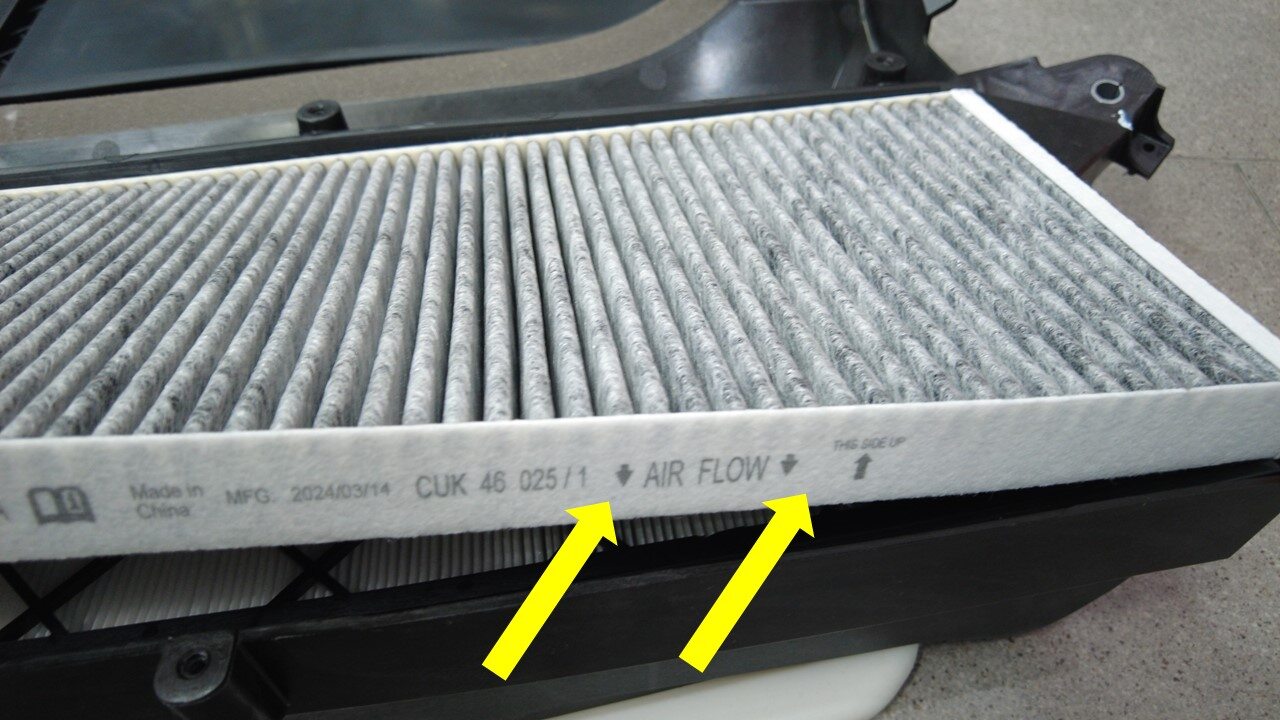

    请注意安装方向。
  2. 安装用于固定高效分子空气 (HEPA) 过滤器总成盖板的螺钉(10 个)。
    2.4 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒
    • 无绳棘轮/冲击钻
    • Wiha 扭矩螺丝刀 0.8-5 Nm(仅适用于安装程序)
  3. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
