Hoses - Hose (PT), RDU Outlet. ((拆卸和安装))

校正代码 1830020041 FRT 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件,Model 3
  • 1065131-00-A 电池冷却液排放套件

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 解锁网关。请参阅 网关(解锁)
  3. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  4. 断开低压电池。请参阅 LV Power (Modify)
  5. 拆卸高压电池后滑板。请参阅 Skid Plate - Rear ((拆卸和更换))
  6. 将冷却液排放容器放置在车辆左后侧下方。

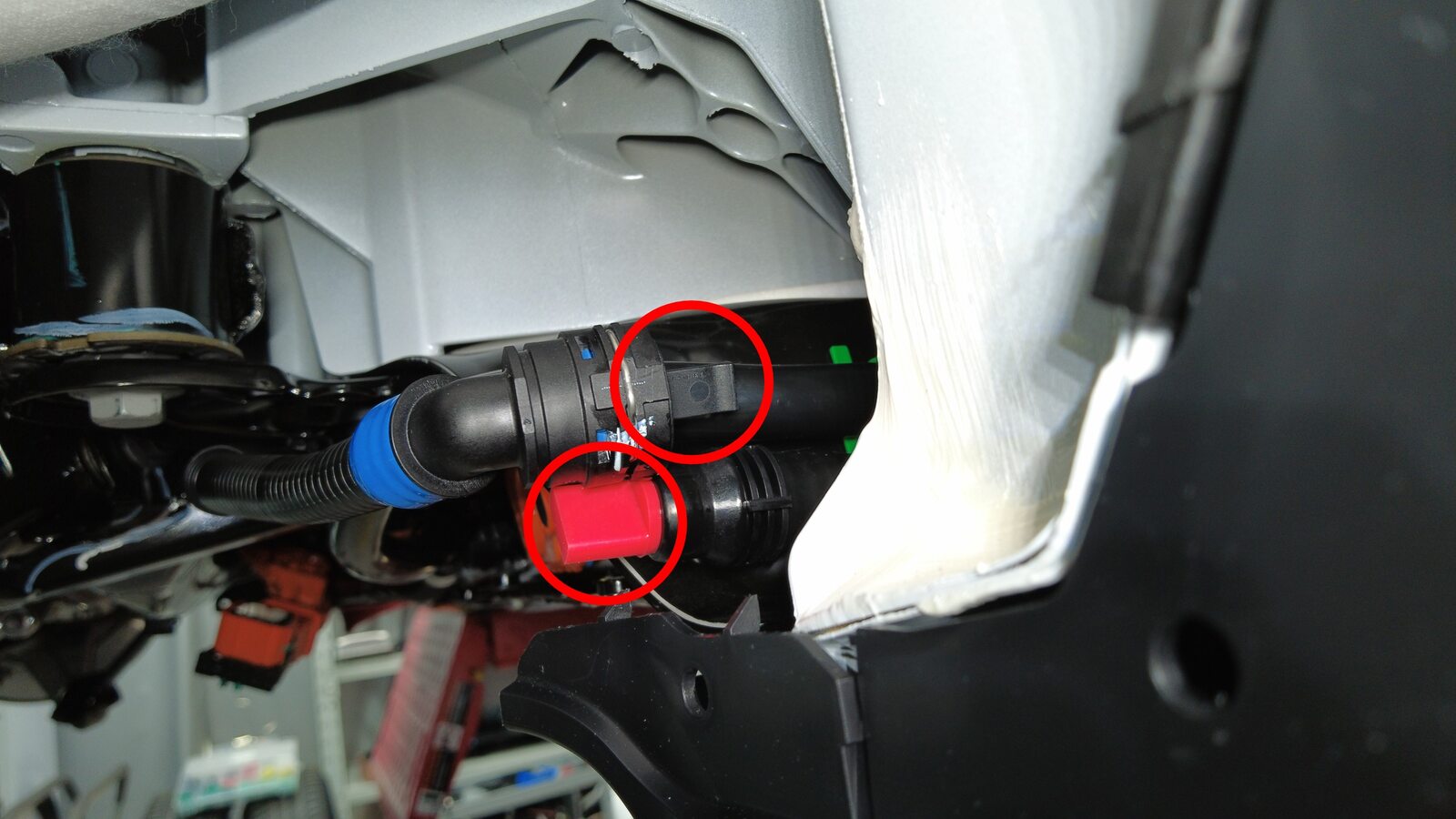

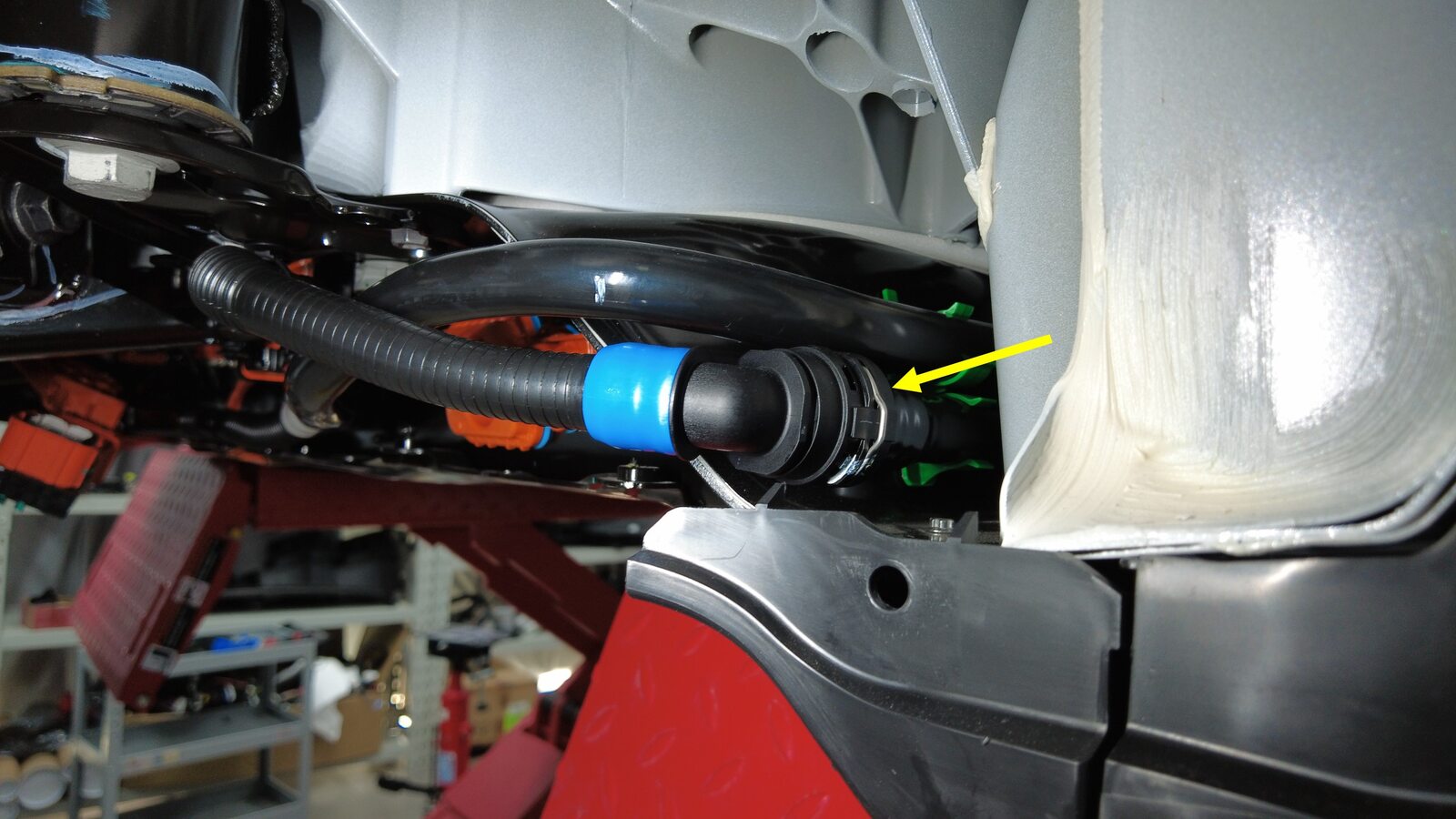

  7. 将冷却液出口软管从后回流软管上断开并堵住软管。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 Cooling System - Vacuum Refill (Test/Adjust)

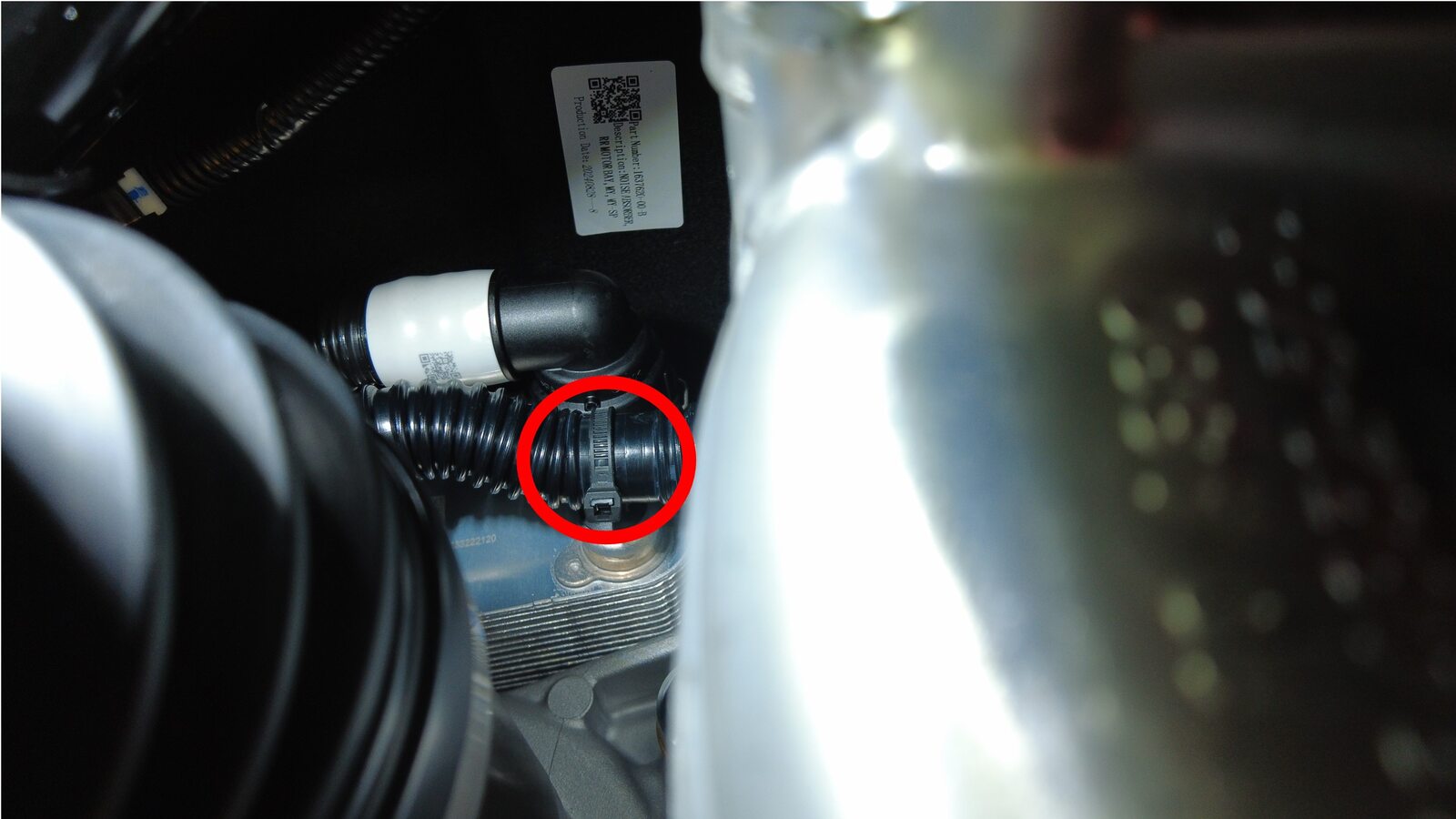

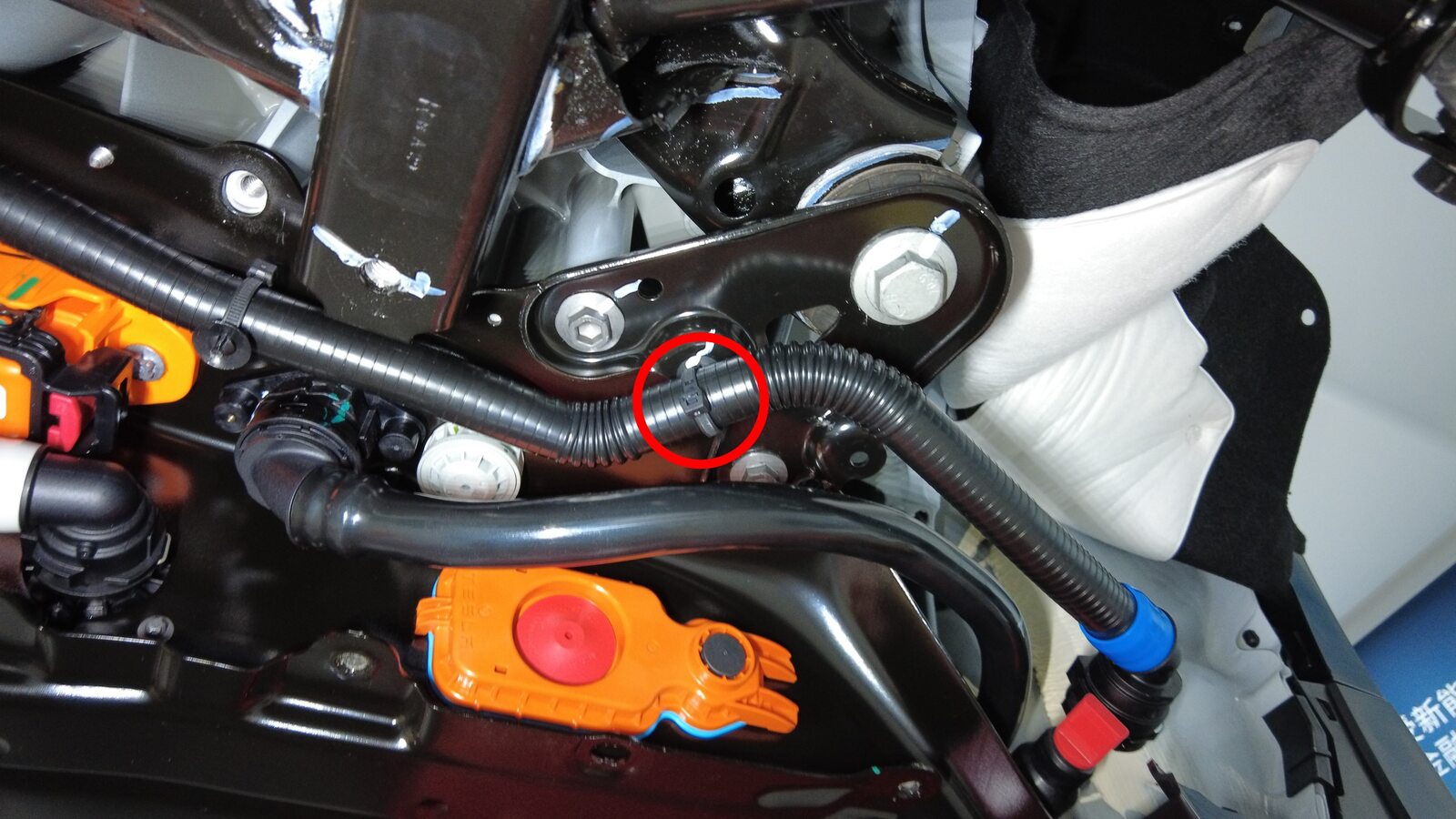

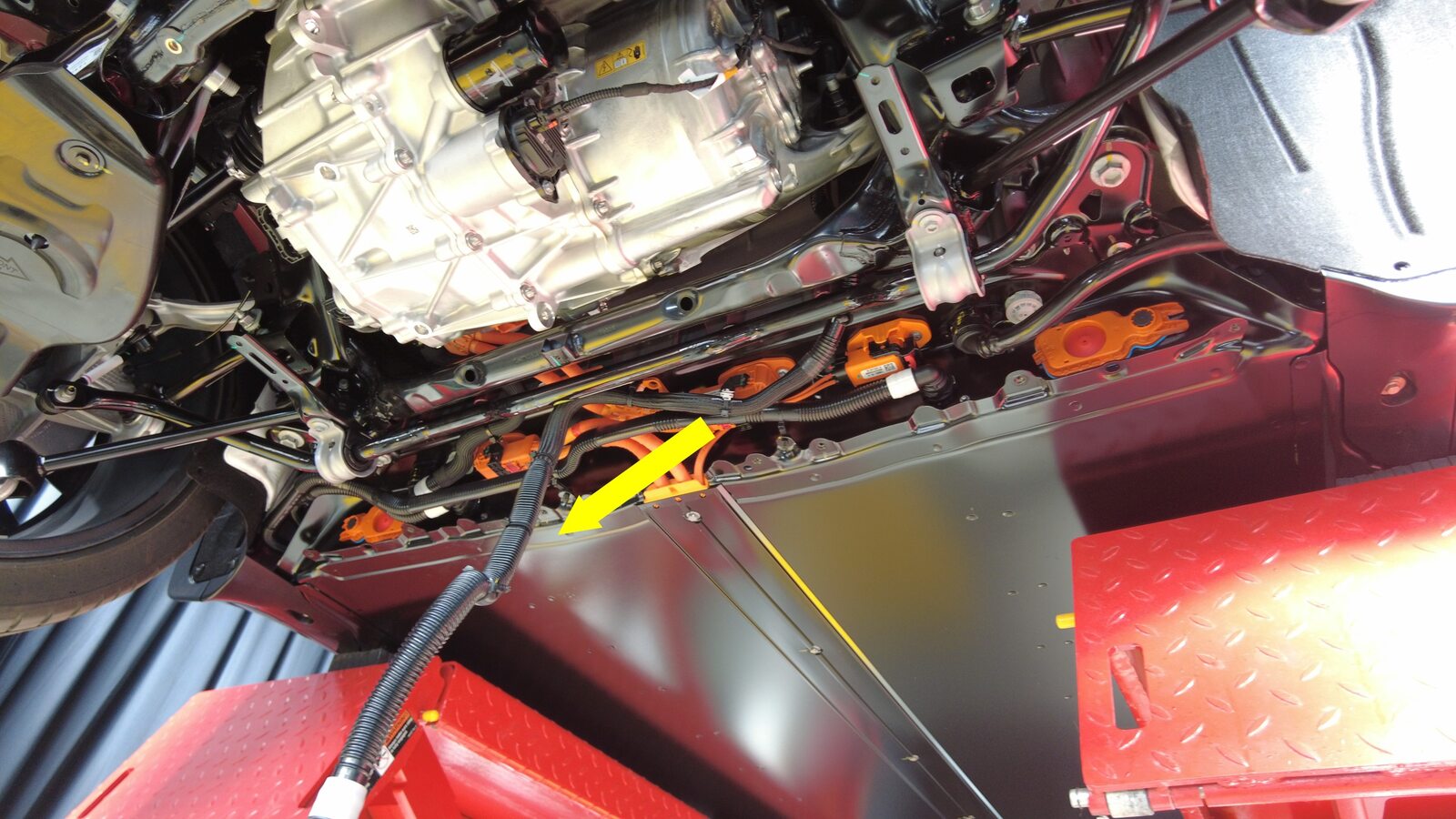

  8. 松开将冷却液软管固定到右侧剪力板的卡子。
  9. 将冷却液排放装置放置在驱动单元右后侧下方。

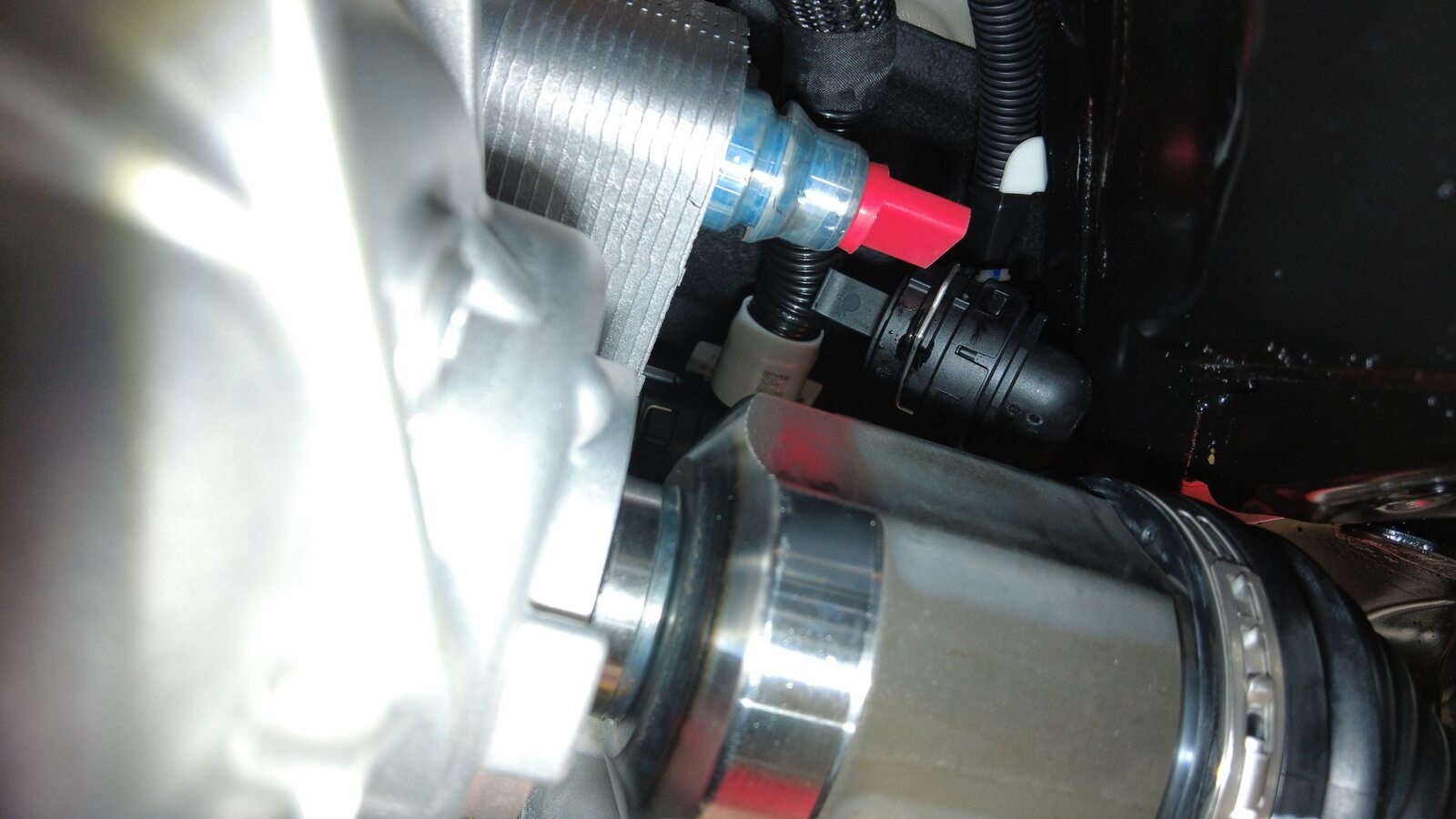

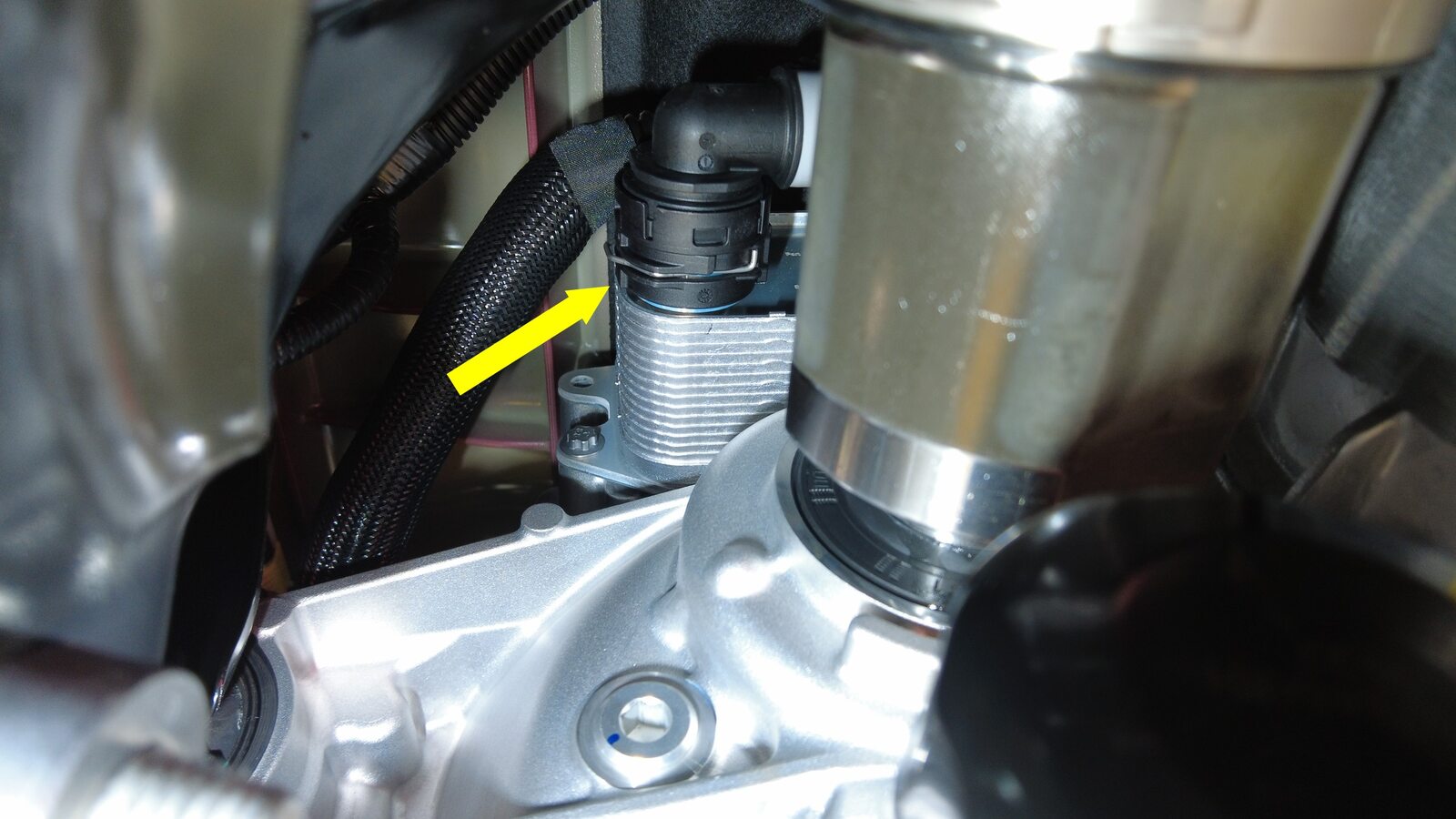

  10. 将冷却液出口软管从后驱动单元热交换器上松开,然后堵住两个软管末端。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 Cooling System - Vacuum Refill (Test/Adjust)

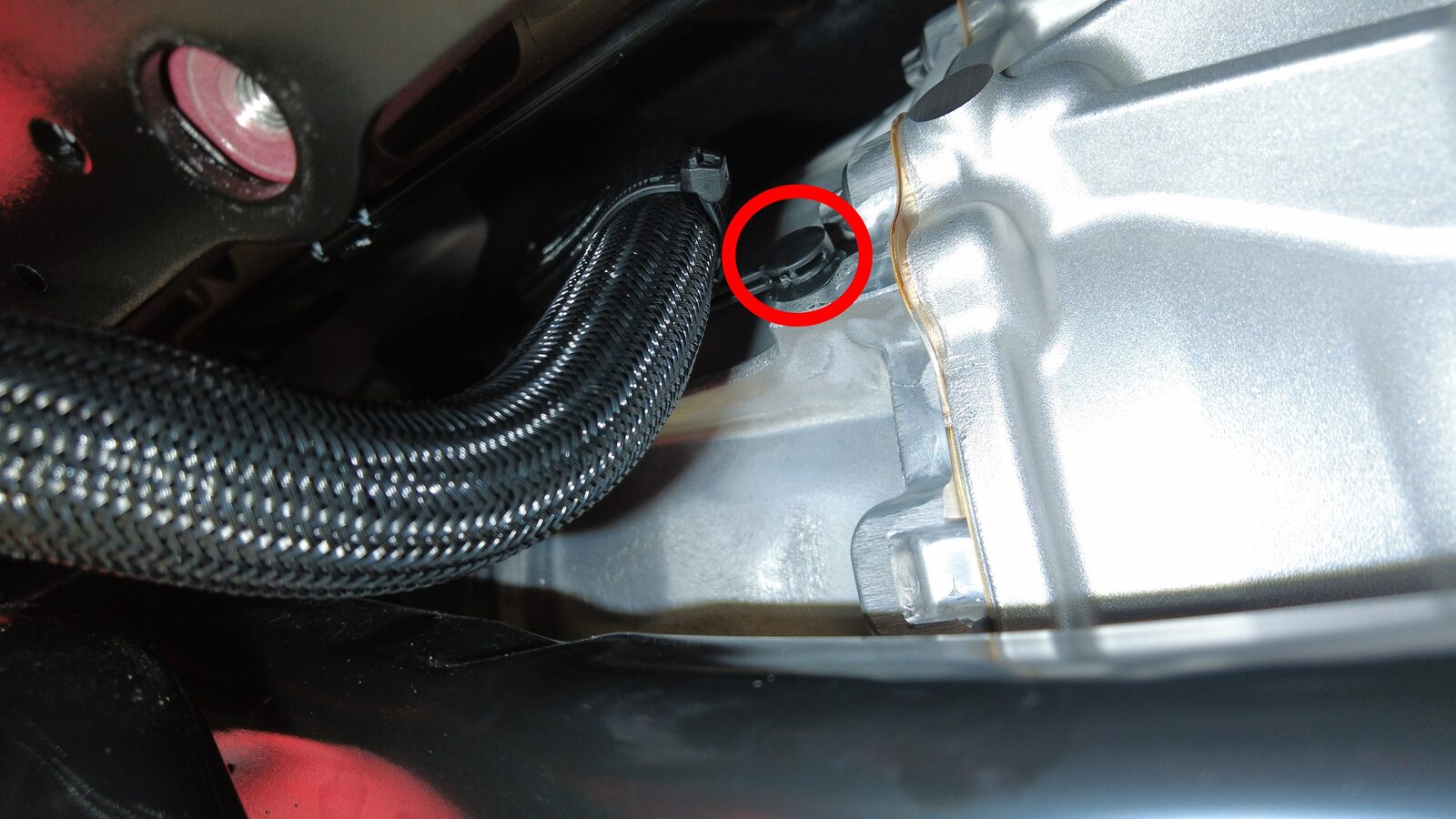

  11. 将冷却液出口软管卡子从后驱动单元热交换器上松开。

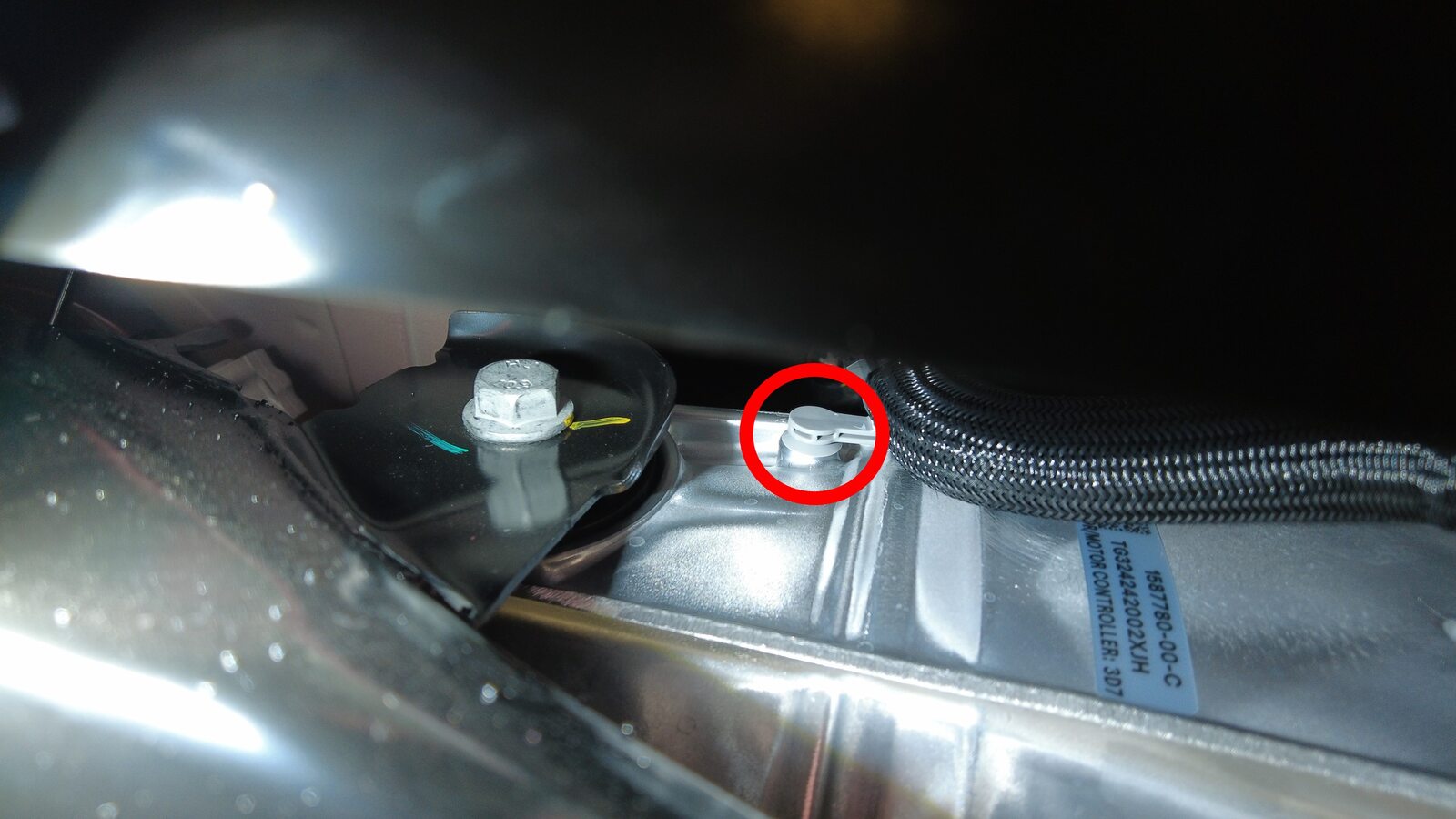

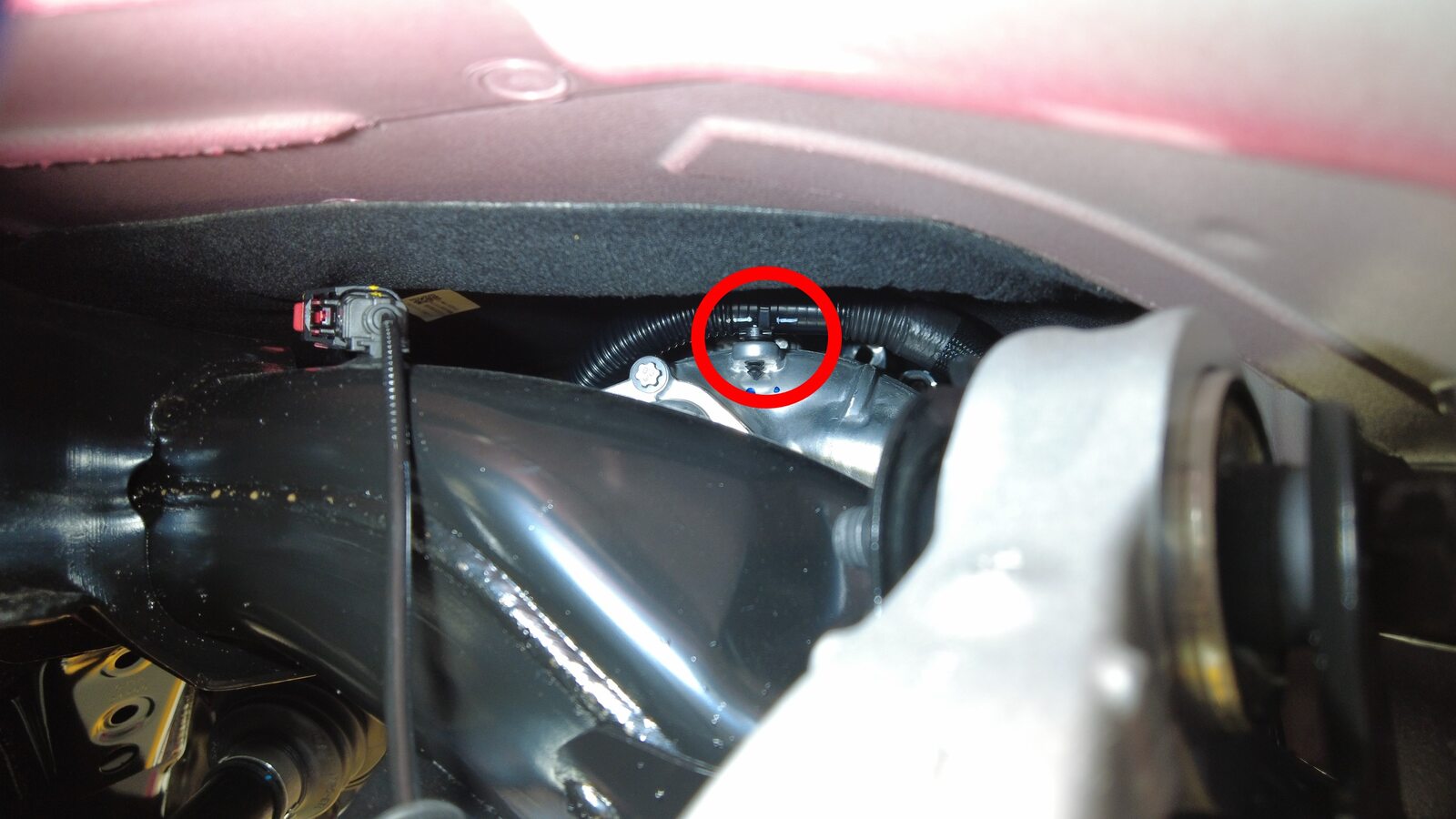

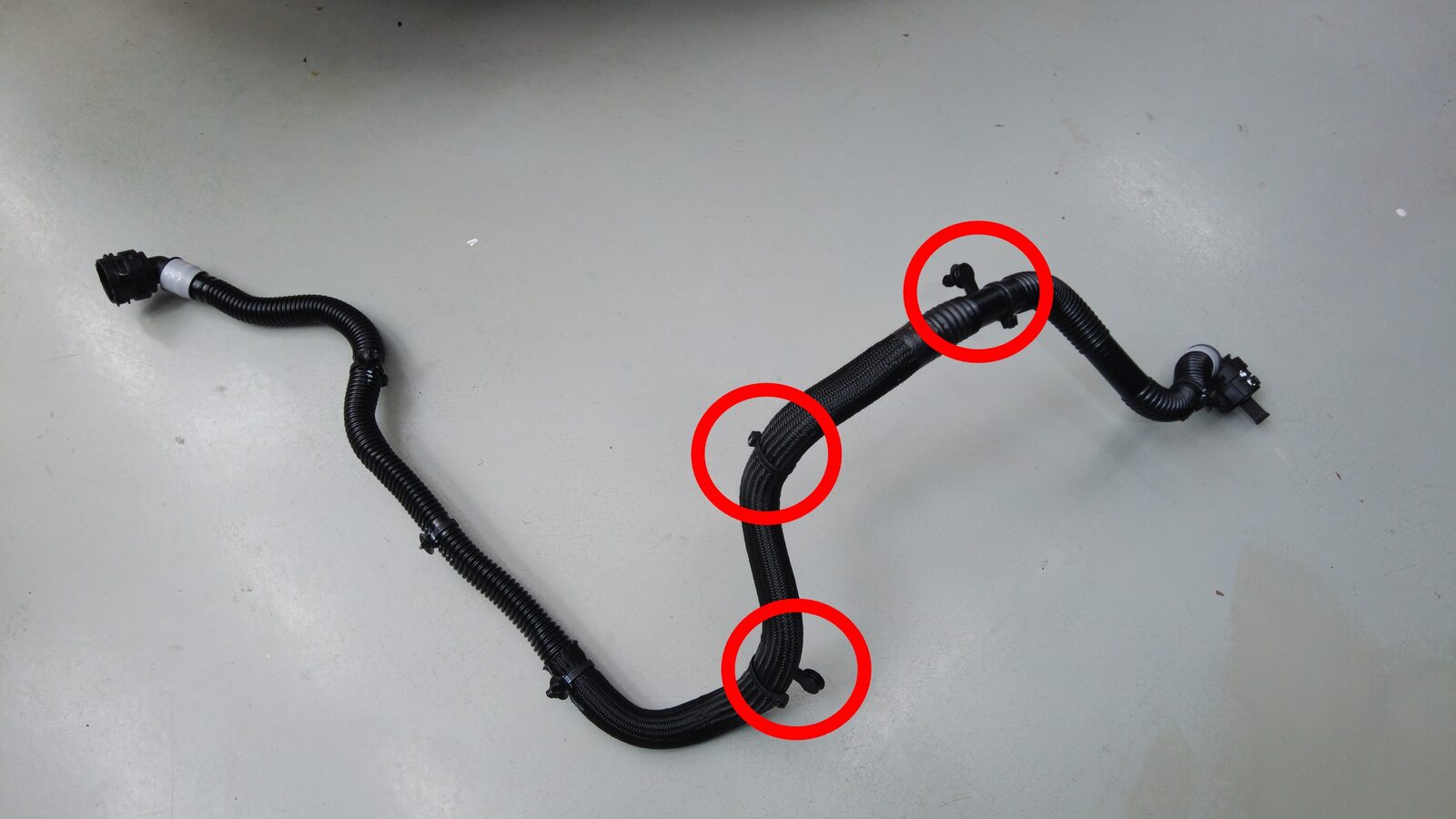

  12. 将出口软管卡子从后驱动单元总成上拆下。

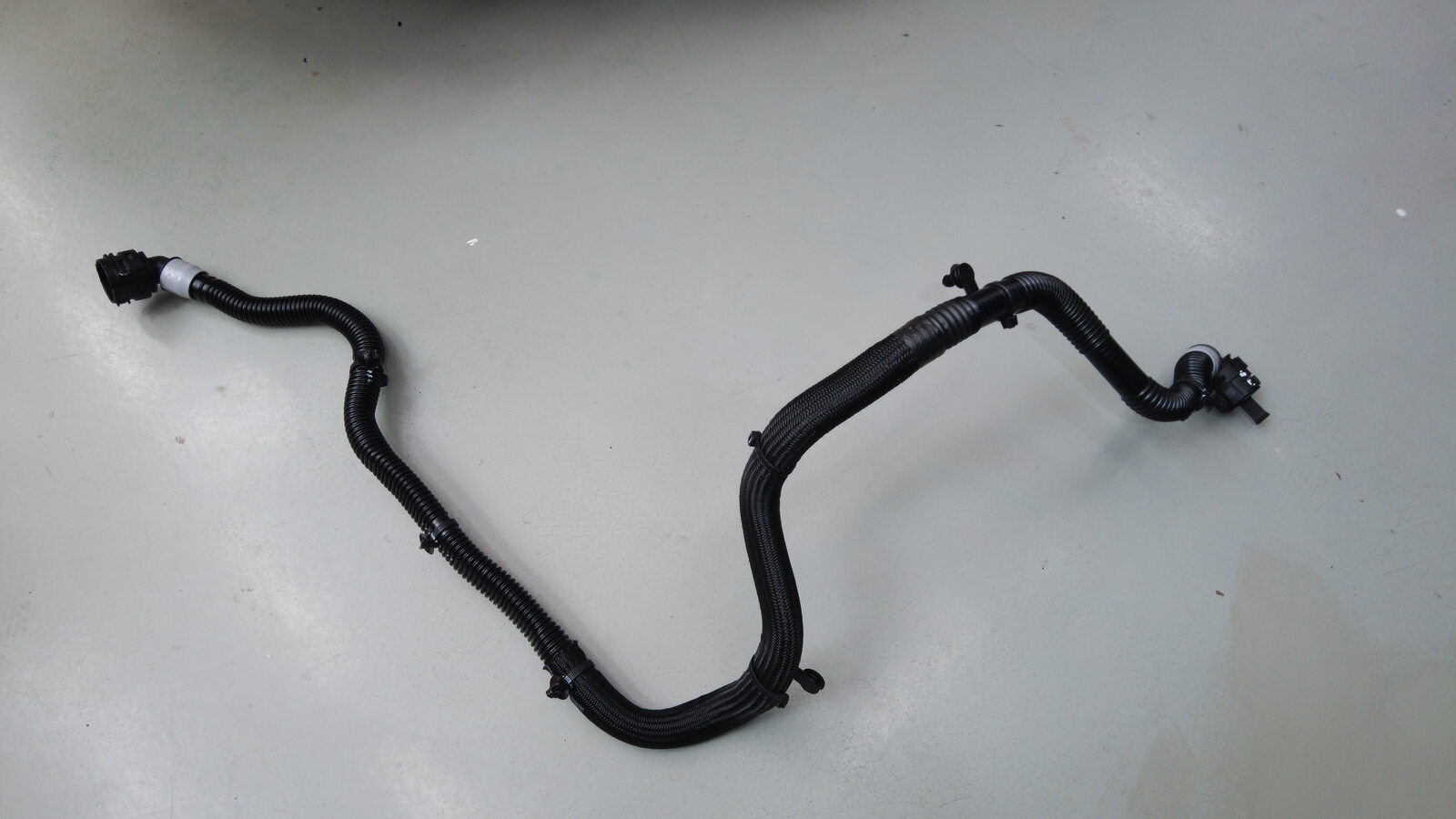

  13. 将后驱动单元出口软管从后驱动单元和车身上拆下。

安装

  1. 将后驱动单元出口软管安装到后驱动单元和车身上。
  2. 将出口软管卡子安装到后驱动单元总成上。
  3. 将后驱动单元出口软管安装到后驱动单元热交换器上。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试以确保软管完全接合,然后清除区域内多余的冷却液。
  4. 安装将冷却液软管固定到右侧剪力板的卡子。
  5. 将冷却液排放装置放置在高压电池右后侧下方。
  6. 取下软管塞,将冷却液出口软管连接到后回流软管。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 Cooling System - Vacuum Refill (Test/Adjust)
  7. 将冷却液排放容器从车辆下方取走。
  8. 连接低压电池。请参阅 LV Power (Modify)
  9. 解锁网关。请参阅 网关(解锁)
  10. 选择Stop Thermal Fill/Drain > Run,然后等待例行程序完成。
  11. 选择Coolant Purge Start > Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  12. 安装HEPA 空调滤清器总成。请参阅 HEPA And Carbon Filters ((拆卸和更换))
  13. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双支撑架
