掀背车门铰链 - 左 ((拆卸和更换))

校正代码 1133050302 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格掀背车门铰链 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将掀背尾门左侧铰链固定到掀背尾门的螺栓(2 个)
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
重复使用
将掀背尾门左侧铰链固定到车辆的内侧螺母
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
重复使用
将掀背尾门左侧铰链固定到车身的外侧螺母
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 拆下后顶篷面板。请参阅后车顶篷 ((拆卸和更换))

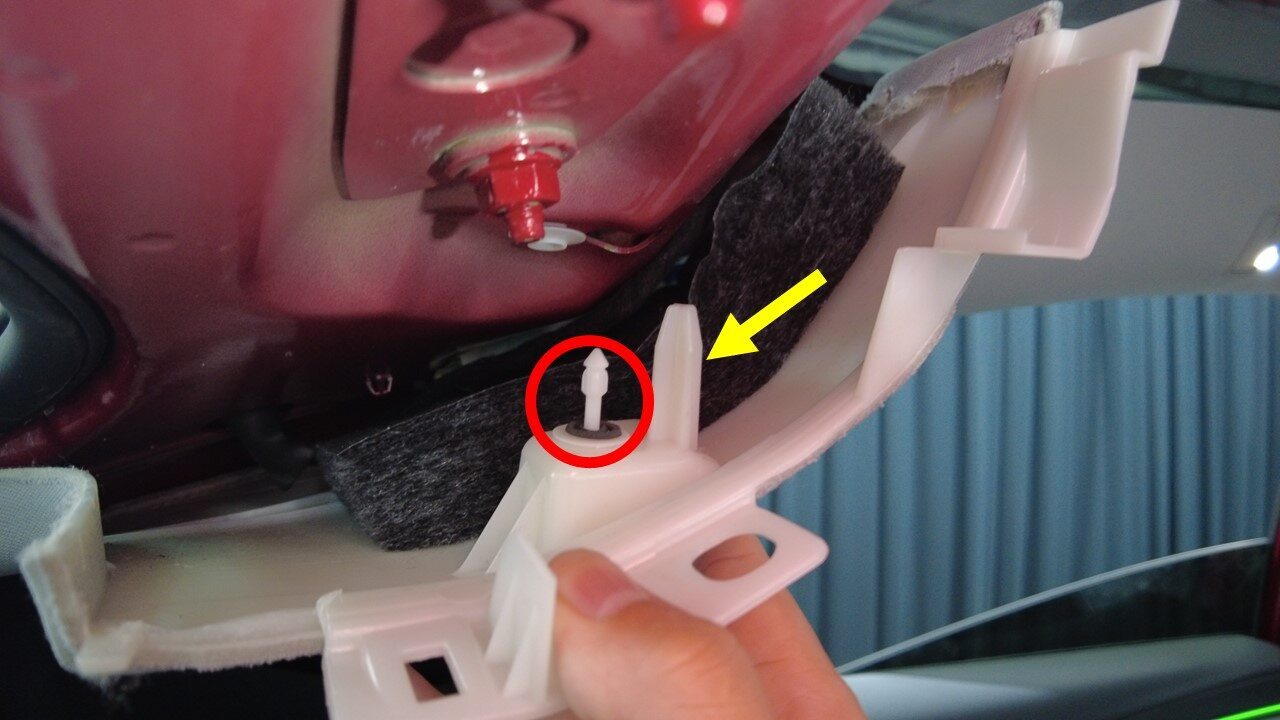

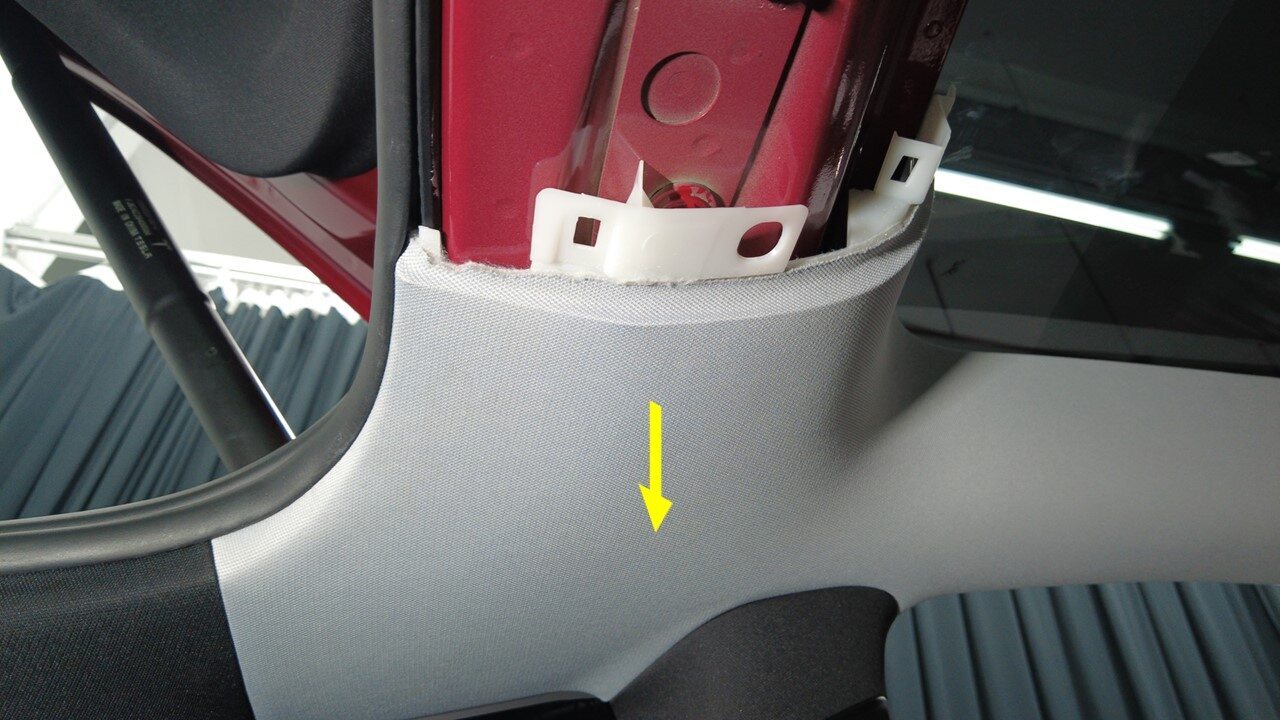

  2. 小心地松开将顶篷左后侧下部固定到车辆的卡子。

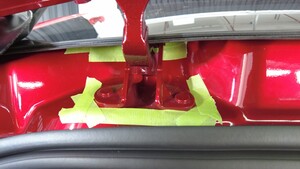

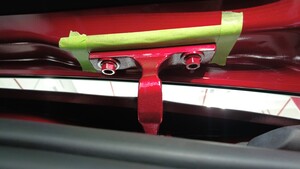

  3. 沿车身和车门上掀背尾门铰链区域四周粘贴遮蔽胶带,以便在安装过程中辅助对齐。

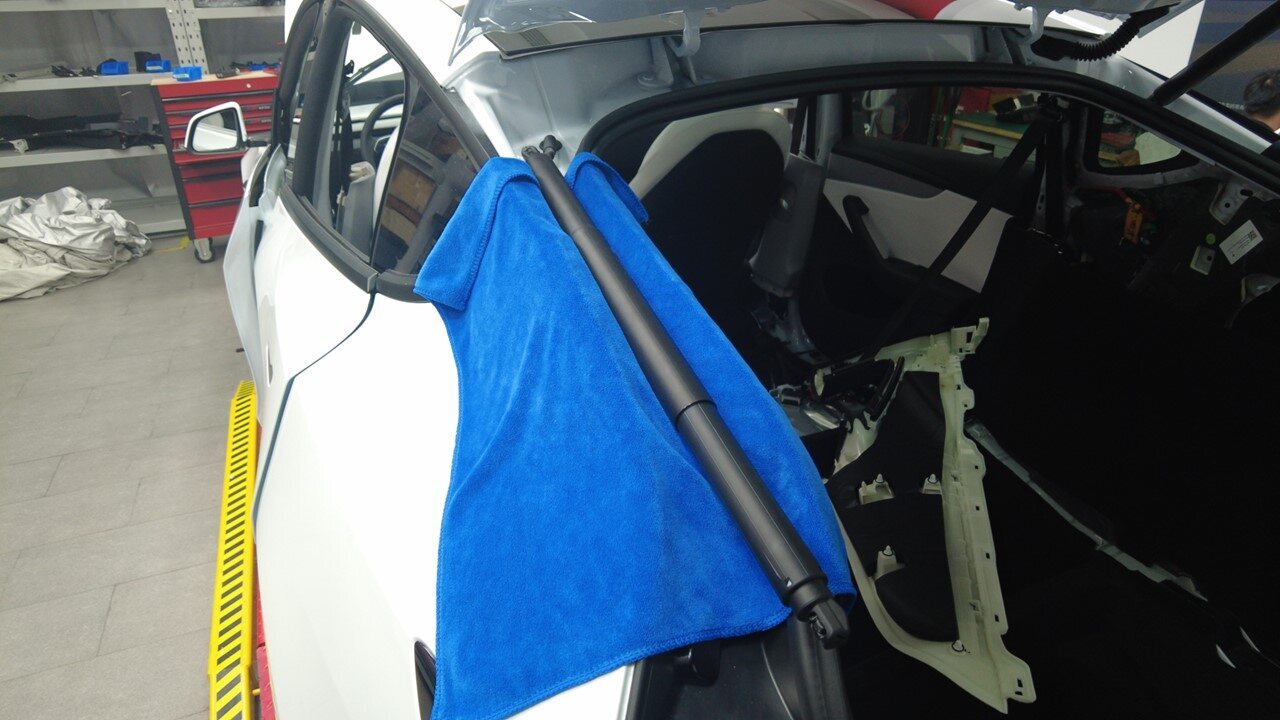

  4. 使用伸缩式前备箱盖支撑杆撑起掀背尾门。

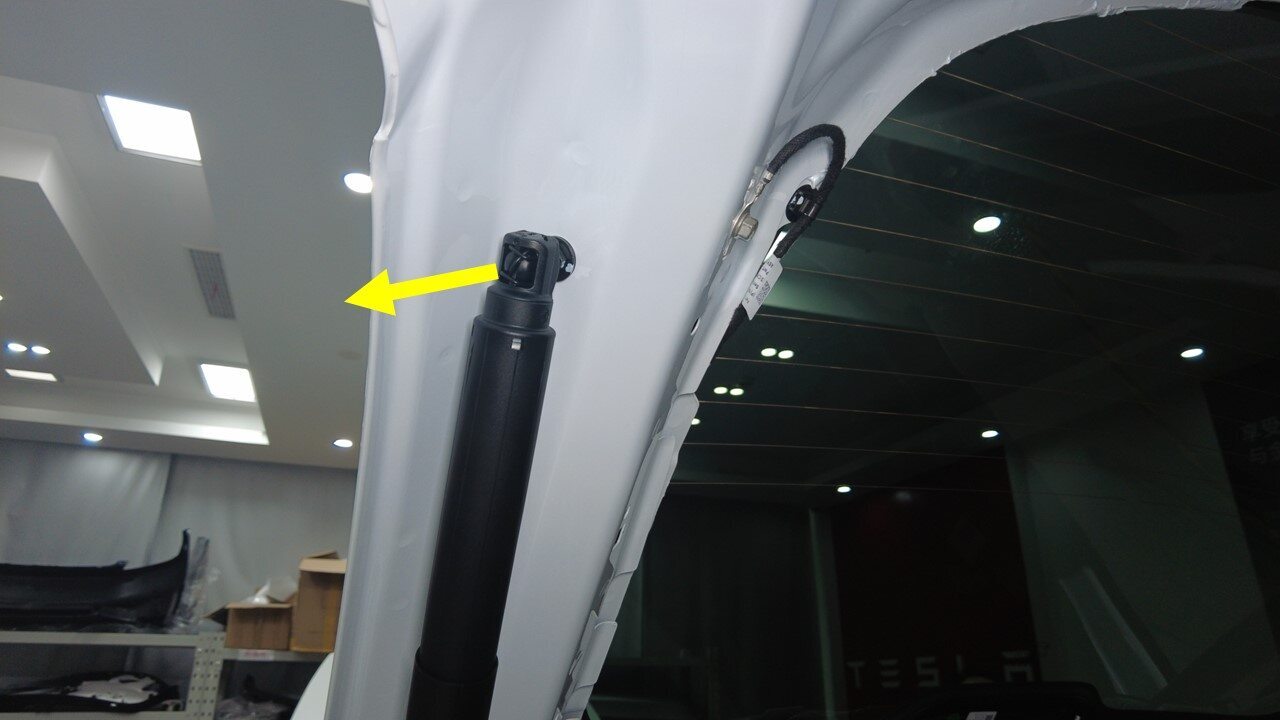

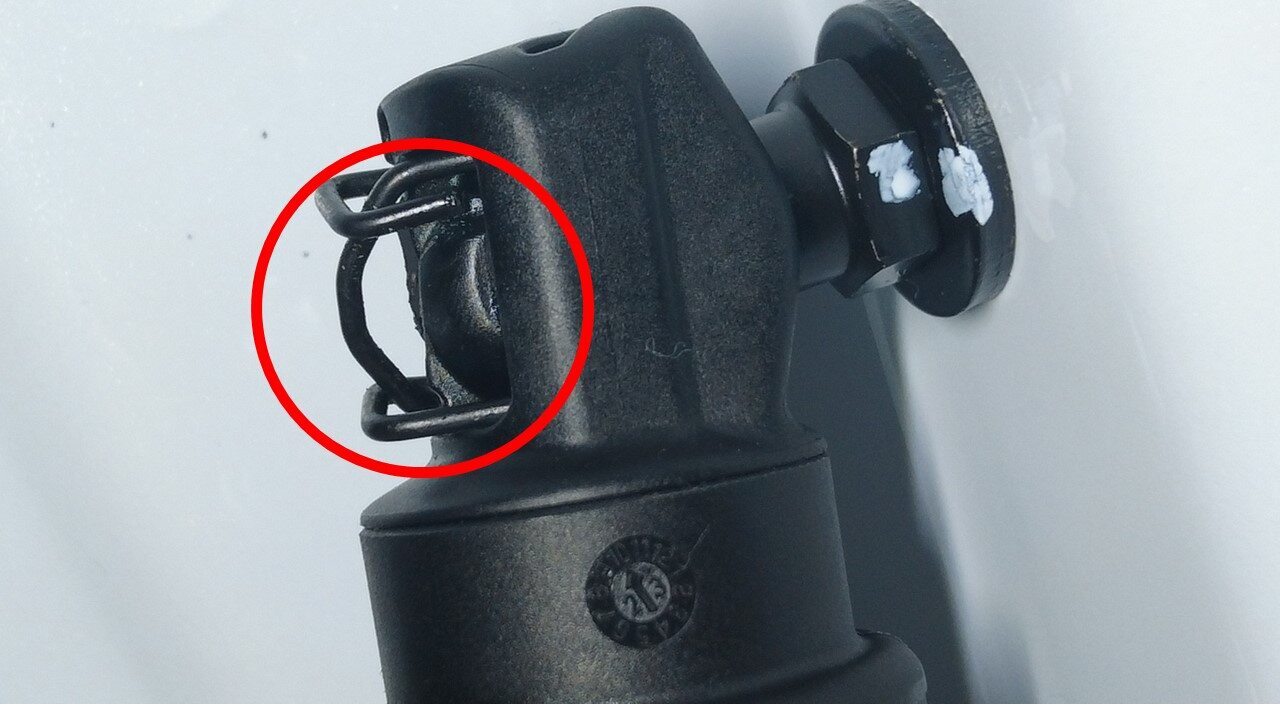

  5. 松开将后备箱电动支柱上端固定到后备箱盖上部球头销的卡子。

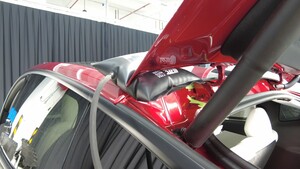

  6. 在掀背尾门和车顶玻璃之间放置一个可充气袋,然后为其充气。
    Informational PurposesAn informational icon, calling your attention
    该步骤可防止掀背尾门直接压向车顶玻璃,从而保护玻璃免受损坏。

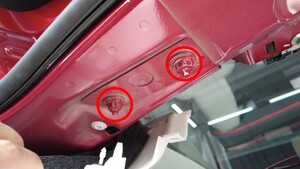

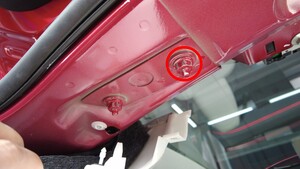

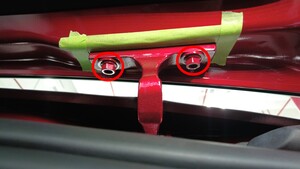

  7. 拆下将掀背尾门左侧铰链固定到掀背尾门的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

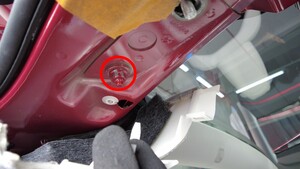

  8. 拆下将掀背尾门左侧铰链固定到车辆的内侧螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

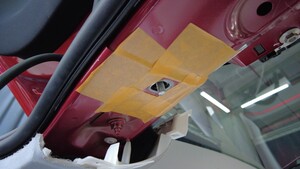

  9. 在车身上掀背尾门铰链左侧粘贴遮蔽胶带以保护车漆。
  10. 在第二排左侧座椅靠背上放置一张保护垫。

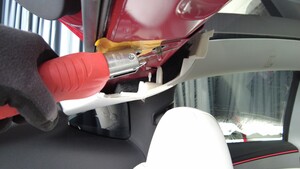

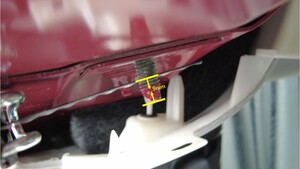

  11. 使用气锯切割掀背尾门左侧铰链内侧螺栓。
    Informational PurposesAn informational icon, calling your attention
    从螺栓底部向上 9 毫米处切割,注意切割即将结束时请勿过度用力。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请佩戴合适的个人防护装备 (PPE),以免损坏部件或导致人身伤害。
  12. 揭下车身上掀背尾门铰链左侧的遮蔽胶带。
  13. 拆下将掀背尾门左侧铰链固定到车身的外侧螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  14. 按如下操作将掀背尾门左侧铰链从车辆上拆下:
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏玻璃。

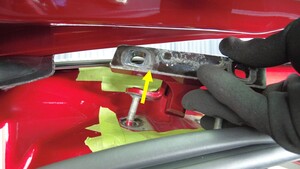

    1. 缓缓抬起铰链左侧,将内侧螺栓从车身上拆下。

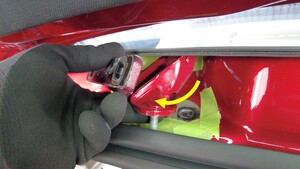

    2. 将铰链左侧顺时针转动大约 30 度。

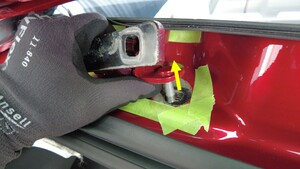

    3. 缓缓抬起铰链右侧,将外侧螺栓从车身上拆下。
    4. 将掀背尾门左侧铰链从车辆上拆下。

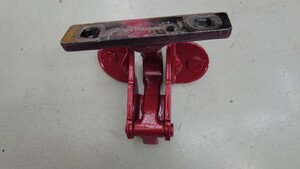

  15. 拆下车辆上旧的垫片。

安装

  1. 按如下操作将掀背尾门左侧铰链放置到车辆上:
    1. 将铰链外侧螺栓安装到车身上。
    2. 将铰链左侧逆时针转动大约 30 度,然后安装铰链内侧螺栓。
  2. 手动拧紧将掀背尾门左侧铰链固定到车身的螺母(2 个)。
  3. 手动拧紧将掀背尾门左侧铰链固定到掀背尾门的螺栓(2 个)。
  4. 为可充气袋放气,然后将其从掀背尾门和车顶玻璃之间取出。
  5. 安装将后备箱电动支柱上端固定到到后备箱盖上部球头销的卡子。
  6. 将伸缩式前备箱盖支撑杆从掀背尾门上拆下。
  7. 关闭掀背尾门,确认装配情况是否符合规格。
    Informational PurposesAn informational icon, calling your attention
    请参阅 CVIS 了解规格。
  8. 必要时可打开掀背尾门进行调整。
  9. 紧固将掀背尾门左侧铰链固定到掀背尾门的螺栓(2 个)。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  10. 紧固将掀背尾门左侧铰链固定到车身的螺母(2 个)。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  11. 摇匀修补漆,然后涂敷在掀背尾门左侧铰链螺母和螺栓上。等待修补漆风干。
    Informational PurposesAn informational icon, calling your attention
    待第一层风干 20 分钟后再涂敷第二层(如必要)。
  12. 安装将顶篷左后侧下部固定到车辆的卡子。
  13. 拆下后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
  14. 取走第二排左侧座椅靠背上的保护垫。
  15. 揭下车辆上的遮蔽胶带。
  16. 关闭掀背尾门。
