机电制动助力器总成（拆卸和安装）

校正代码 3320010101 FRT 0.9 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 机电制动助力器总成（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
将主缸辅管固定到制动助力器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米六角扩口螺母爪型套筒（90 度安装）
 重复使用
将主缸主管固定到制动助力器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米六角扩口螺母爪型套筒（90 度安装）
 重复使用
将制动总成固定到隔板的螺母（2 个）
16.5 Nm (12.2 lbs-ft)
  • 13 毫米深套筒
  • 带角度测量的扭矩扳手
 更换 1111541-00-A

拆卸

  1. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
  2. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  3. 断开低压电池。请参阅低压电源（断开和连接）。
  4. 拆下驾驶位脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))。

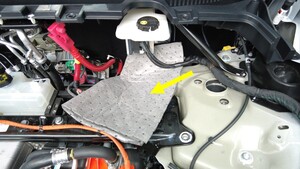

  5. 在制动管路和制动液储液罐区域下方放置吸收性材料。

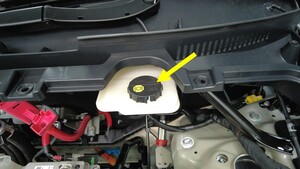

  6. 清洁制动液储液罐周围的区域，然后拆下制动液储液罐罐盖。
  7. 使用制动液排液器清除储液罐中的制动液。

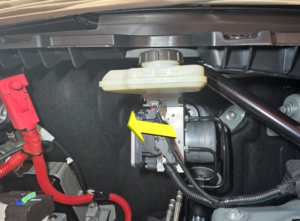

  8. 断开制动液液位传感器连接器。
  9. 松开连接器锁，然后断开制动助力器电子控制单元 (ECU) 线束连接器。
  10. 拆下将主缸辅管固定到制动助力器的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）
  11. 拆下将主缸主管固定到制动助力器的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）
  12. 松开将制动器 U 型夹销固定到制动踏板总成的开口销。
  13. 将制动器 U 型夹销从制动踏板总成上拆下。
  14. 拆下并弃用将制动总成固定到隔板的螺母（2 个），然后将制动助力器总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    先径直向外拉动以使制动踏板从仪表板顶杆上脱离，再将其提起。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 13 毫米深套筒
    • 带角度测量的扭矩扳手

安装

  1. 将制动助力器放置在车辆上，然后安装新的螺母（2 个），将制动器总成固定到隔板。
    16.5 Nm (12.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 13 毫米深套筒
    • 带角度测量的扭矩扳手
  2. 将制动踏板对齐 iBooster 杆，然后将制动器 U 型夹销安装到制动踏板总成上。
  3. 安装将制动器 U 型夹销固定到踏板总成的开口销。
  4. 安装驾驶位脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))。
  5. 安装将主缸主管固定到制动助力器的螺母。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）
  6. 安装将主缸辅管固定到制动助力器的螺母。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）
  7. 连接制动助力器电子控制单元 (ECU) 线束连接器。
  8. 连接制动液液位传感器连接器。
  9. 连接低压电池。请参阅低压电源（断开和连接）。
  10. 重新安装软件。请参阅软件重新安装 - 触摸屏。
  11. 排空前制动钳。请参阅制动液排气/冲洗 (Maintenance)。
  12. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  13. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
  14. 执行试驾。
    Informational PurposesAn informational icon, calling your attention
    注
    根据需要添加校正代码 00040100。
