传感器 - 轮毂转速 - 防抱死制动系统 - 前 - LH（拆卸和更换）

校正代码 3310020102 FRT 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。

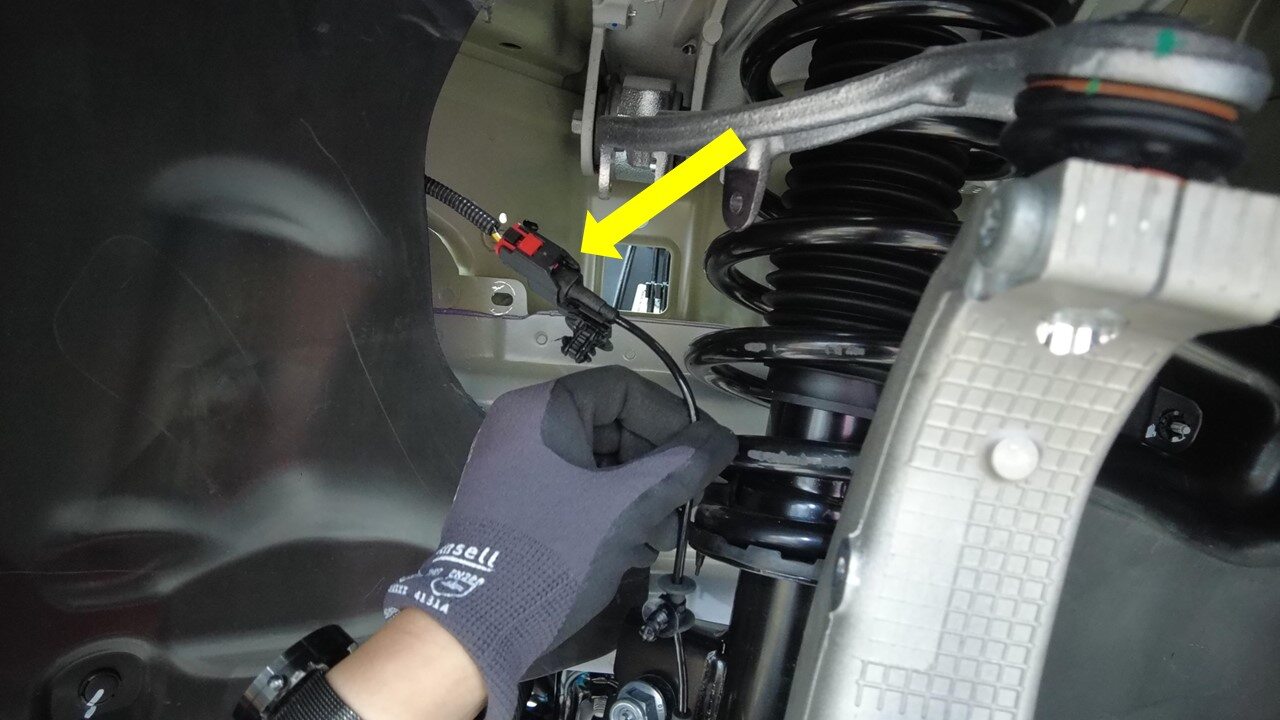

  2. 将电气线束从左前防抱死制动系统轮毂转速传感器连接器上断开。

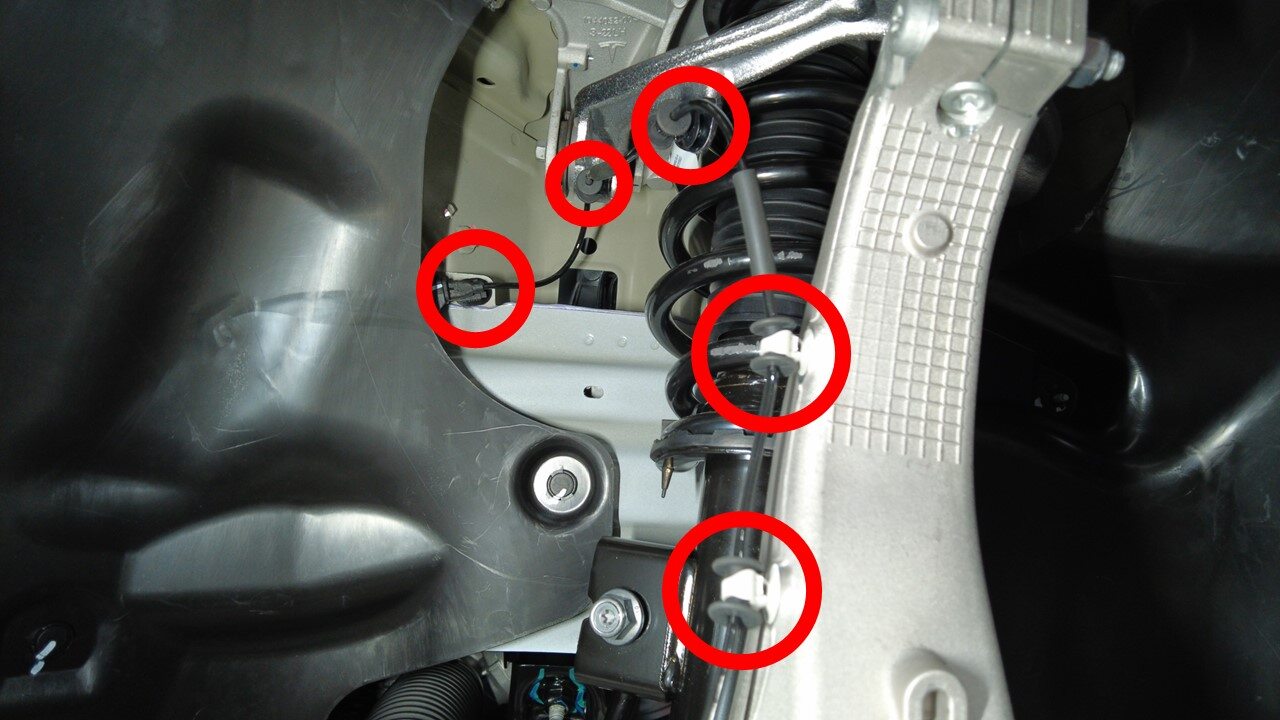

  3. 松开将左前防抱死制动系统轮毂转速传感器线束固定到左前上方控制臂的夹子（5 个）。
  4. 拆下将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓，然后将传感器置于一旁。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T30 梅花套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

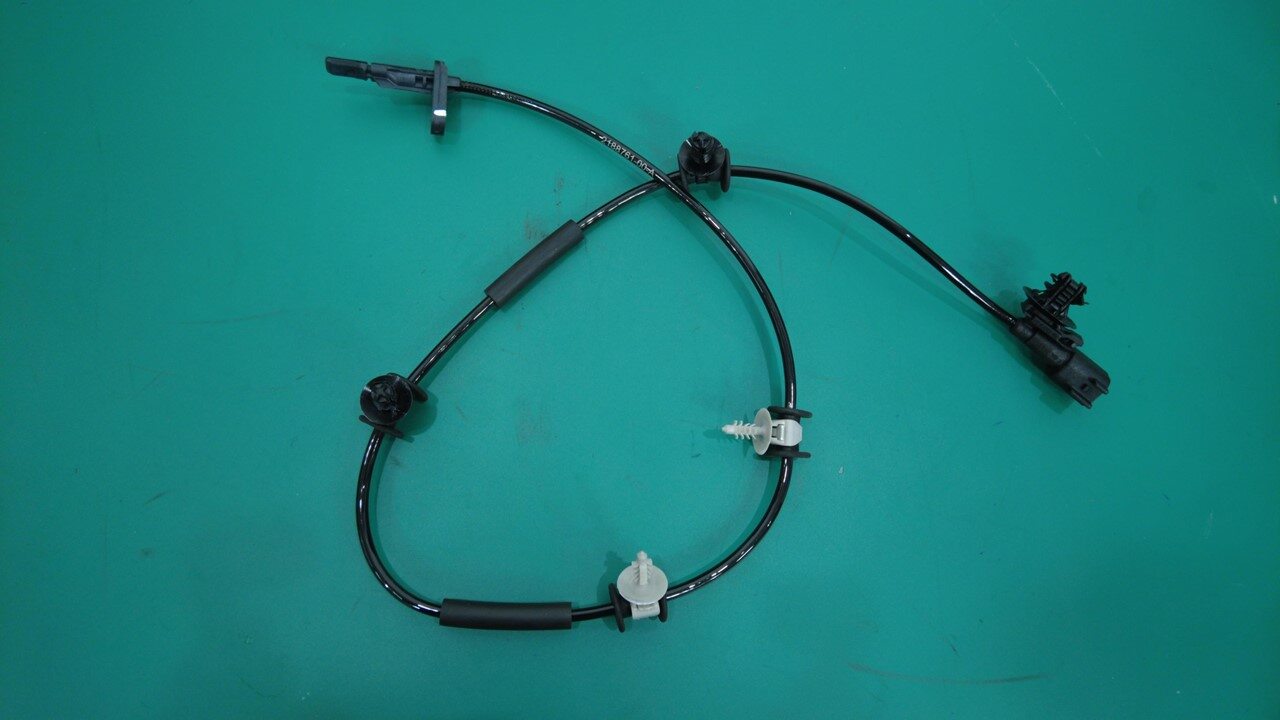

  5. 将左前防抱死制动系统轮毂转速传感器从车上拆下。

安装

  1. 将左前防抱死制动系统轮毂转速传感器安装到转向节。
  2. 安装将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T30 梅花套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  3. 紧固将左前防抱死制动系统轮毂转速传感器线束固定到左前上方控制臂的夹子（5 个）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保线束排布得当，不会与移动的悬架组件接触。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    对每个卡子执行推拉测试，确保所有卡子均已紧固到上方控制臂。
  4. 将电气线束连接到左前防抱死制动系统轮毂转速传感器连接器。
  5. 安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
  6. 以最低 25 英里/小时的速度直线行驶，进行至少 5 秒钟试驾，以完成电子稳定程序 (ESP) 内部系统检查。如果车辆维修得当，电子稳定程序故障将清除。如果试驾后故障仍然存在，请继续排查维修情况。
