高压电池气密测试 (Test/Adjust)

校正代码 16102100 FRT 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076921-00-B 绝缘万用表，Fluke 1507
  • 1130480-00-A 超薄测试探针，Fluke TP38
  • 1813553-00-A 5 路空气分流器
  • 1140501-00-A 外壳泄漏测试套件

程序

  1. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
  2. 摘下高压绝缘手套。
  3. 拆下并弃用高压电池仓探针盖上的通气阀。
  4. 将空气分流器软管 (1813553-00-A) 安装到高压电池仓探针盖上。
  5. 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))。
  6. 拆下并弃用右侧高压电池通风罩总成通气阀。
  7. 拆下并弃用左侧高压电池通风罩总成通气阀。

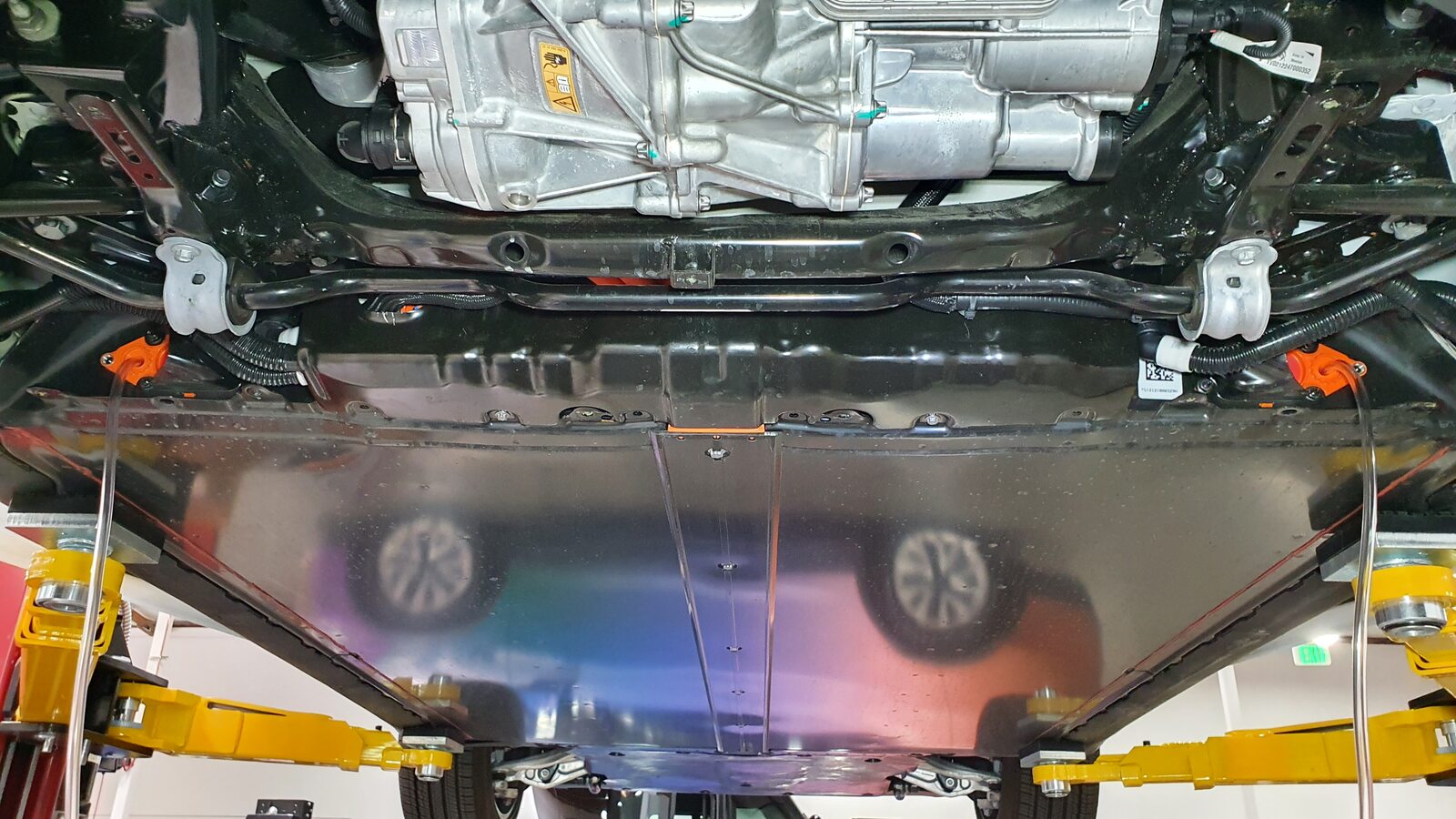

  8. 将空气分流器软管（2 个）安装到护罩总成上。
  9. 将电池组外壳泄漏测试仪 (1140501-00-A) 连接到空气分流器上。
  10. 关闭电池组外壳泄漏测试仪上的两处阀门，然后连接一根压缩空气供应管路。
  11. 完全关闭电池组外壳泄漏测试仪，然后打开入口阀。
  12. 将电池组外壳泄漏测试仪设置为 0.15 psi。
  13. 打开出口阀，等待至少 45 秒以便压力稳定到 0.15 psi。
  14. 关闭进口阀，记录显示的起始压力，然后启动 60 秒计时器。
  15. 60 秒后，记录显示的终止压力。
  16. 用起始压力减去终止压力，根据情况执行相应操作：
    • 如果差值大于 0.0023 psi，检查软管、适配器和插塞接头，关闭出口阀并打开进口阀，检查调节器压力，然后从第#TASK_BVR_BWR_4CB__GUID-6F1773DB-8AA6-4F9D-A0BC-100CD0C6FD14步开始重新测试。如果差值仍大于 0.0023 psi，则上报 Toolbox 会话。
    • 如果差值小于或等于 0.0023 psi，继续此程序。
  17. 将供气装置从电池组外壳泄漏测试仪上断开。
  18. 打开入口阀，然后将电池组外壳泄漏测试仪从高压电池护罩总成上的空气分流器上断开。
  19. 将空气分流器软管（2 个）从高压电池护罩总成上拆下，然后将新的通气阀（2 个）安装到护罩总成上。
  20. 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))。
  21. 将空气分流器软管从高压电池仓探针盖上拆下。
  22. 将新的通气阀安装到高压电池仓探针盖上。
  23. 连接低压电池电源。请参阅低压电源（断开和连接）。
