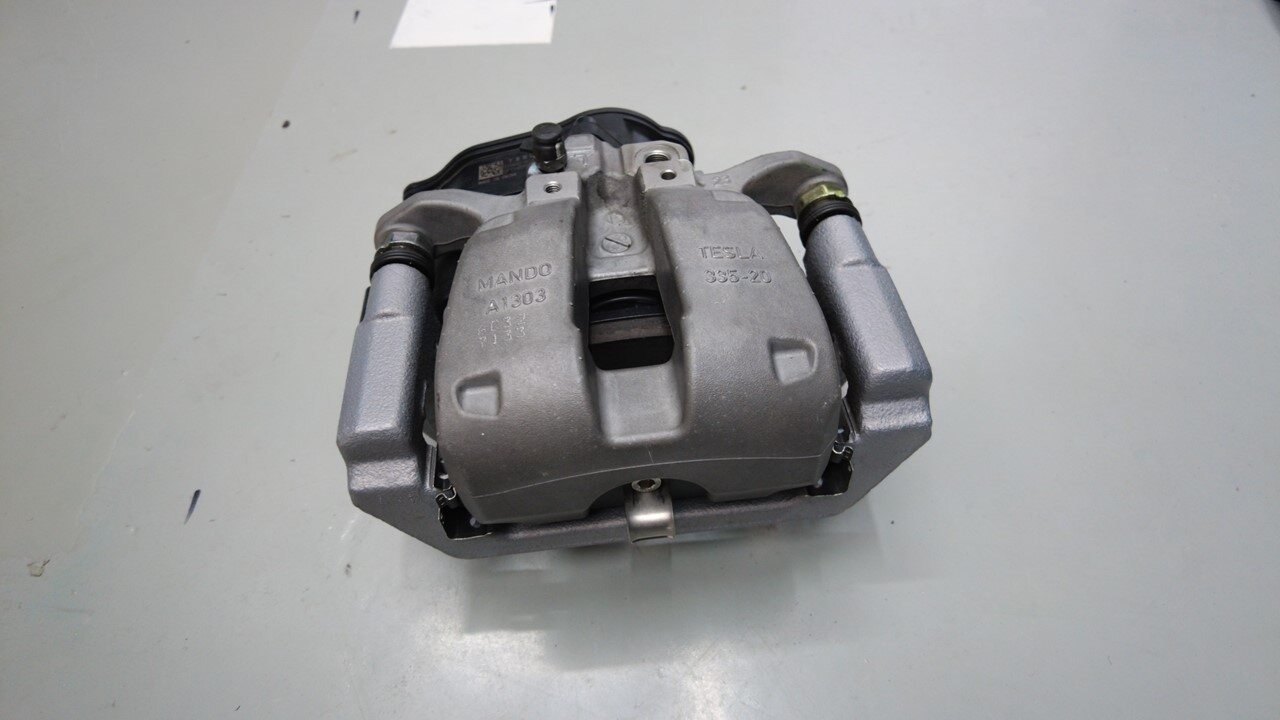

Brake Caliper - Rear - LH - Base ((拆卸和更换))

校正代码 3301020102 FRT 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-04-01: 修复了无效参考。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格Brake Caliper - Rear - LH - Base ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将 LH 后 EPB 线束支架固定到 LH 后制动钳的螺栓
5 Nm (3.7 lbs-ft)
  • 4 英寸加长件
  • 10 毫米套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用
将左后制动钳固定到转向节的螺栓(2 个)
83 Nm (61.2 lbs-ft)
  • 无绳棘轮/冲击钻
  • 3/8 英寸至 1/2 英寸适配器
  • 外梅花套筒 E18
  • 断路器杆
  • 棘轮/扭矩扳手
更换

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 打开 LH 前车门,降下 LH 前车窗。
  3. 启用电子驻车制动 (EPB) 维护模式。
    1. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式
    2. 解锁车辆网关。请参阅 网关(解锁)
    3. 踩下制动踏板,同时点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Start。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要,还可以在EPB Selection字段中选择Left/Right
  4. 安装前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  5. 拆下 LH 后车轮。请参阅 轮毂总成(拆卸和安装)
  6. 断开左后电子驻车制动 (EPB) 制动钳连接器。

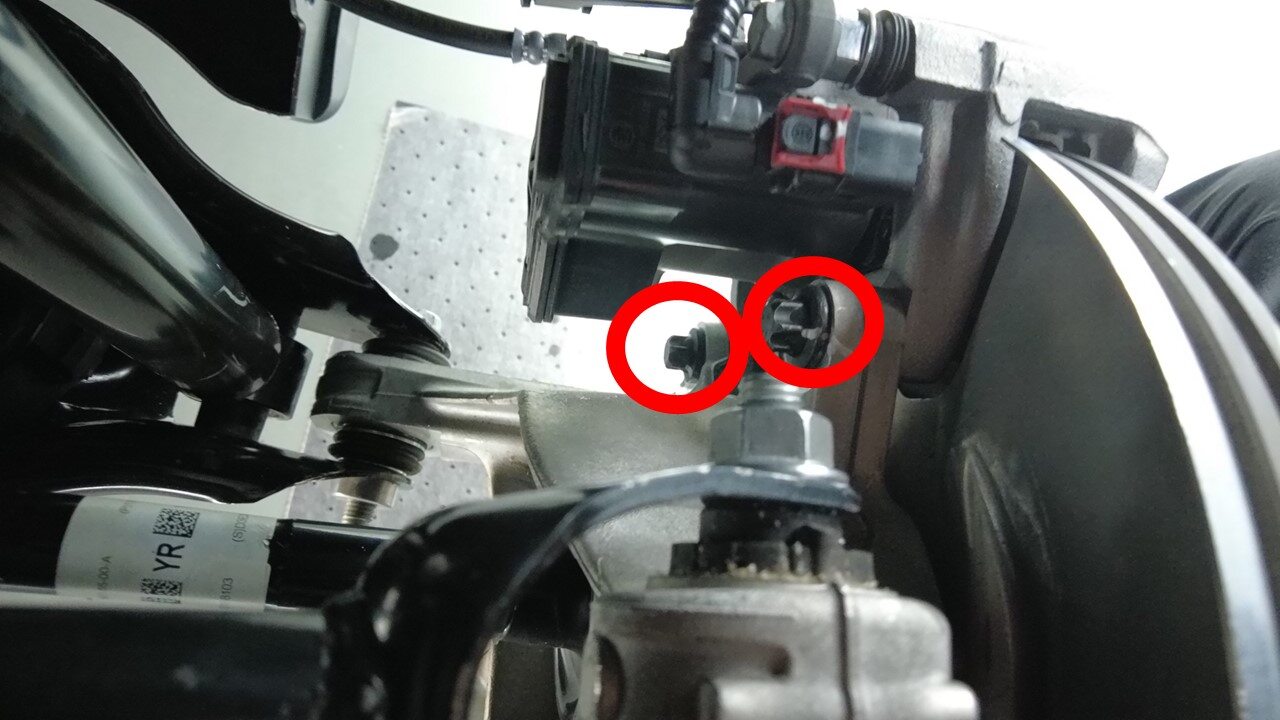

  7. 拆下将 LH 后 EPB 线束支架固定到 LH 后制动钳的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  8. 拆下左后制动软管。请参阅 Brake Hose - Rear - LH - Base ((拆卸和更换))
  9. 拆下并弃用将左后制动钳支架固定到转向节的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 3/8 英寸至 1/2 英寸适配器
    • 外梅花套筒 E18
    • 断路器杆
    • 棘轮/扭矩扳手

安装

  1. 安装新的螺栓(2 个),将左后制动钳固定到转向节。
    83 Nm (61.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 3/8 英寸至 1/2 英寸适配器
    • 外梅花套筒 E18
    • 断路器杆
    • 棘轮/扭矩扳手
  2. 安装左后制动软管。请参阅 Brake Hose - Rear - LH - Base ((拆卸和更换))
  3. 安装将左后电子驻车制动器 (EPB) 线束支架固定到左后制动钳的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    确保锁片固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  4. 连接左后电子驻车制动 (EPB) 制动钳连接器。
  5. 取走左后制动软管区域下方的机油排放容器。
  6. 将车辆降至适宜的作业高度,然后将举升机置于锁止位。
  7. 对左后制动器执行制动液排放。请参阅 Brake Fluid Bleed - One Caliper ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    执刚度测试前,先执行步骤8
  8. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Stop。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要,还可以在EPB Selection字段中选择Left/Right
