下部行李箱 ((拆卸和更换))

校正代码 1010060102 FRT 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格：下部行李箱 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
后侧中间螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
 更换
将后备箱下部总成固定到车辆的螺栓（4 个）
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
 更换

拆卸

  1. 拆下后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))。
  2. 拆下左侧和右侧负重底板支架。请参阅支架 - 负重底板 - LH（拆卸和更换）。
  3. 拆下后备箱深槽。请参阅后备箱下部深槽地毯 ((拆卸和更换))。

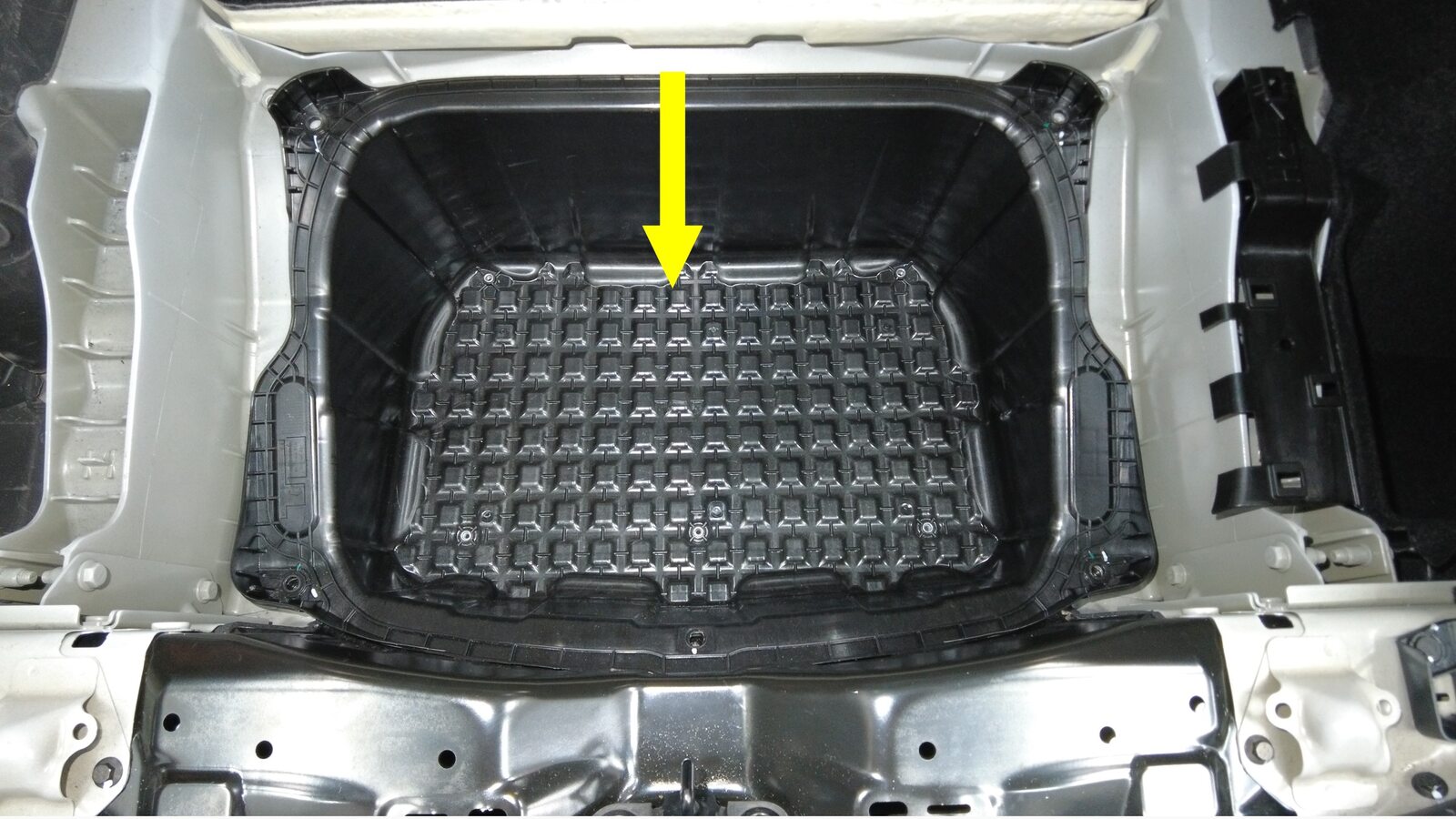

  4. 将底部泡沫垫从后备箱下部拆下。

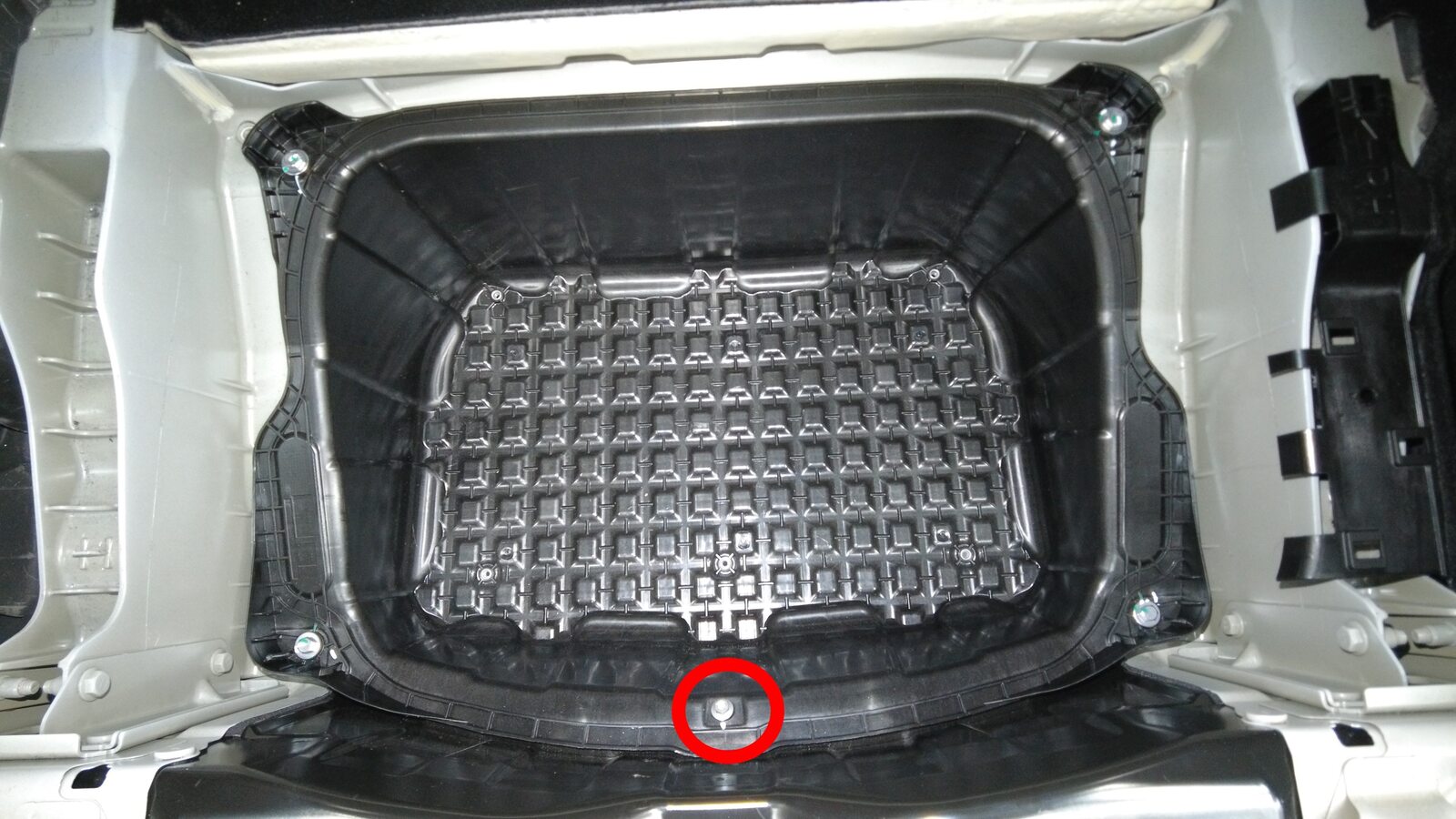

  5. 将后部中间螺栓从后备箱下部总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒

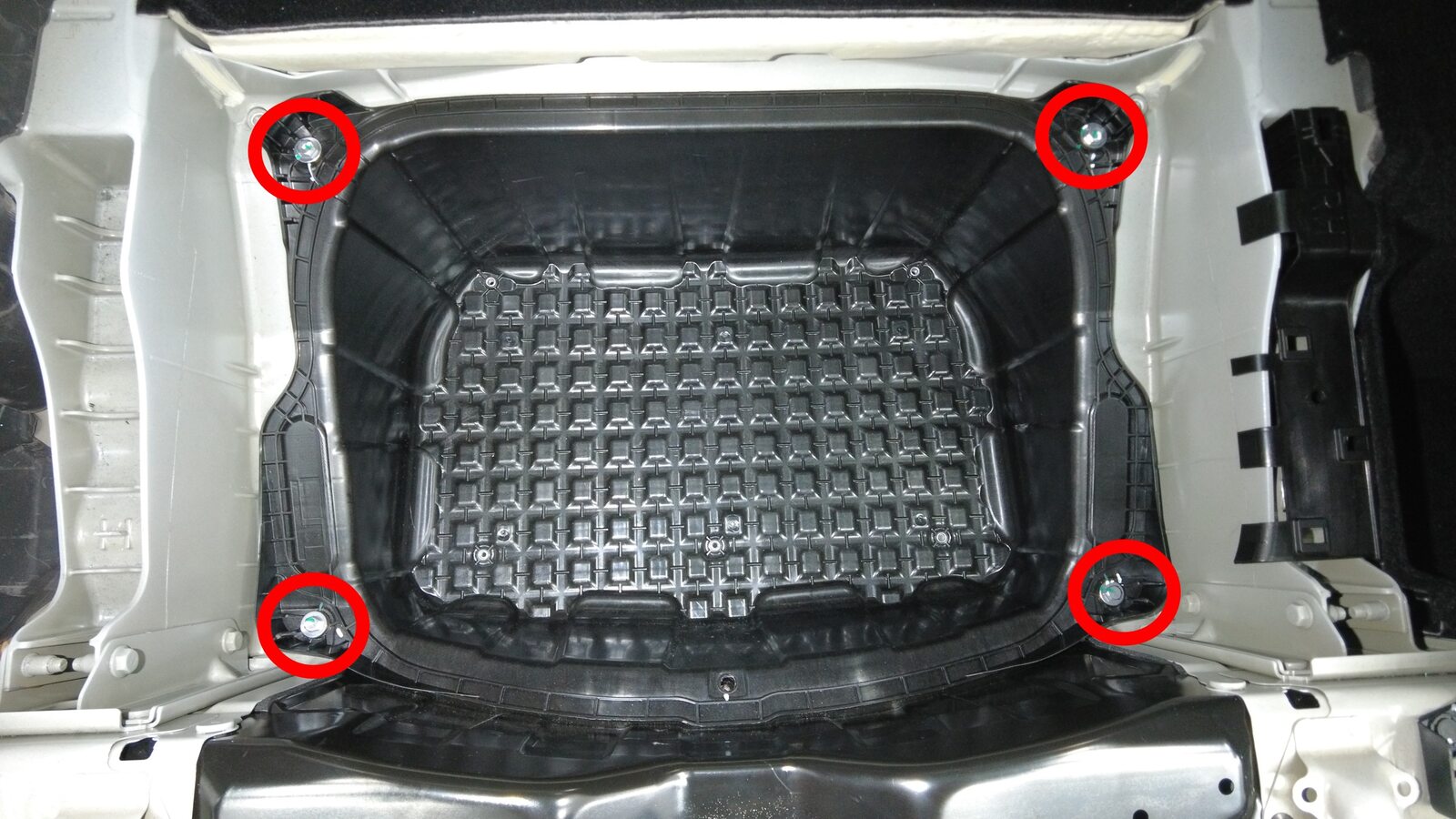

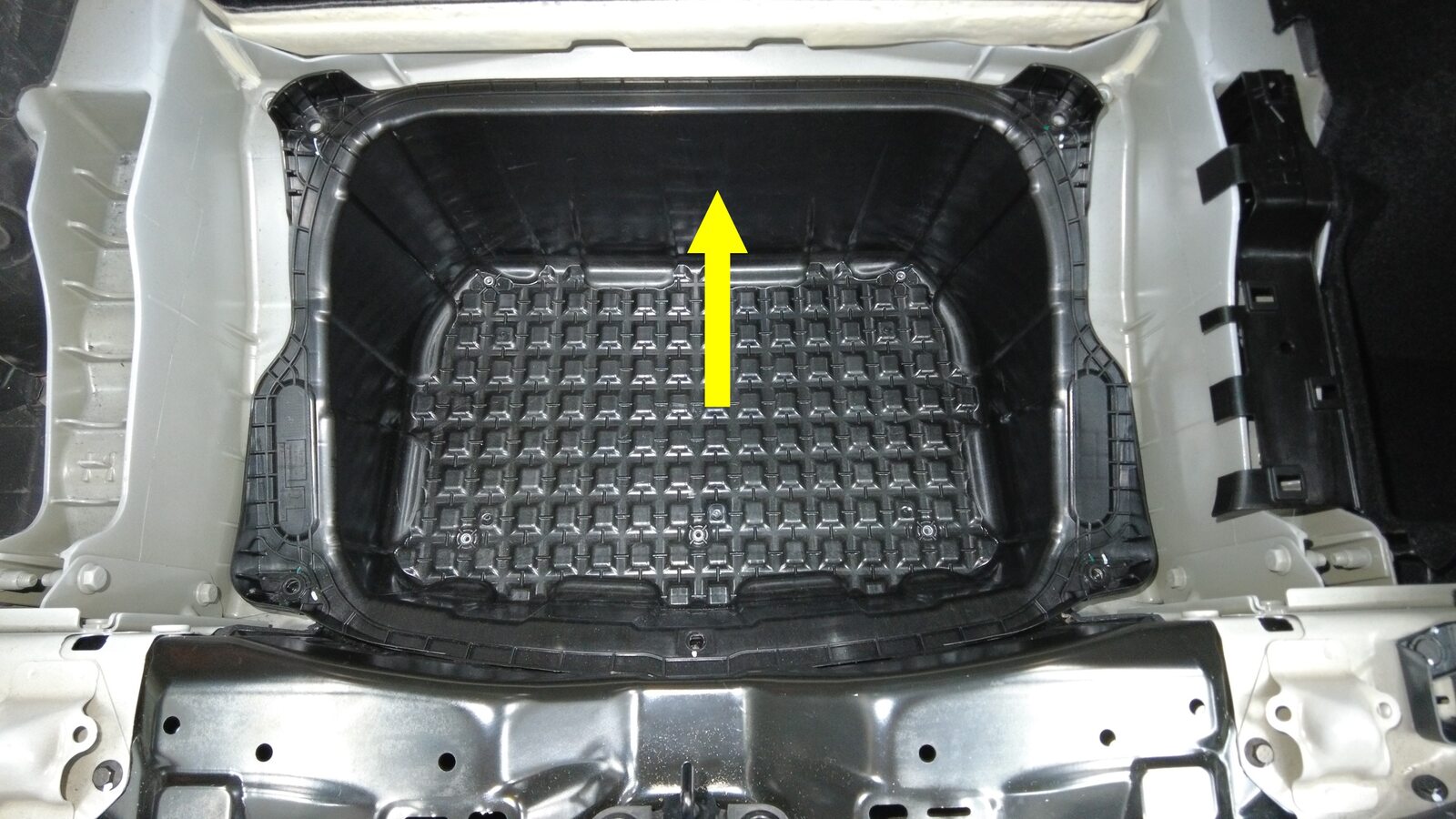

  6. 将后备箱下部总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒

安装

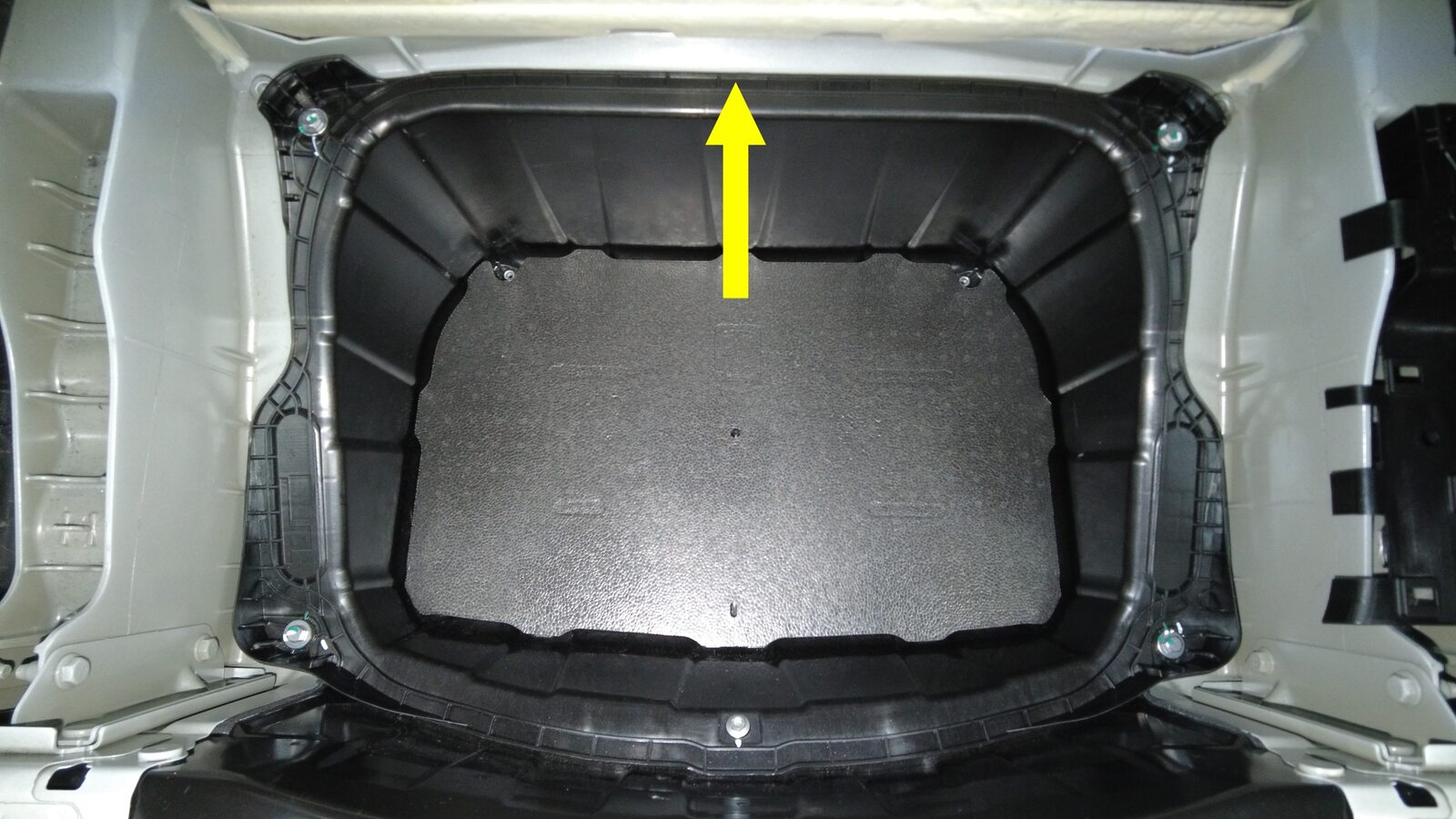

  1. 将后备箱下部总成安装到车辆上。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
  2. 将后部中间螺栓安装到后备箱下部总成上。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
  3. 将底部泡沫垫安装到后备箱下部。
  4. 安装后备箱深槽。请参阅后备箱下部深槽地毯 ((拆卸和更换))。
  5. 安装左侧和右侧负重底板支架。请参阅支架 - 负重底板 - LH（拆卸和更换）。
  6. 安装后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))。
