制动卡钳 - 前 - 左 - 基础 - 无制动片 ((拆卸和安装))

校正代码 3301010701 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1082171-10-A/1082171-00-A - S 型钩
  • 1134786-00-A - M3 制动钳扩张器
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。

拆卸

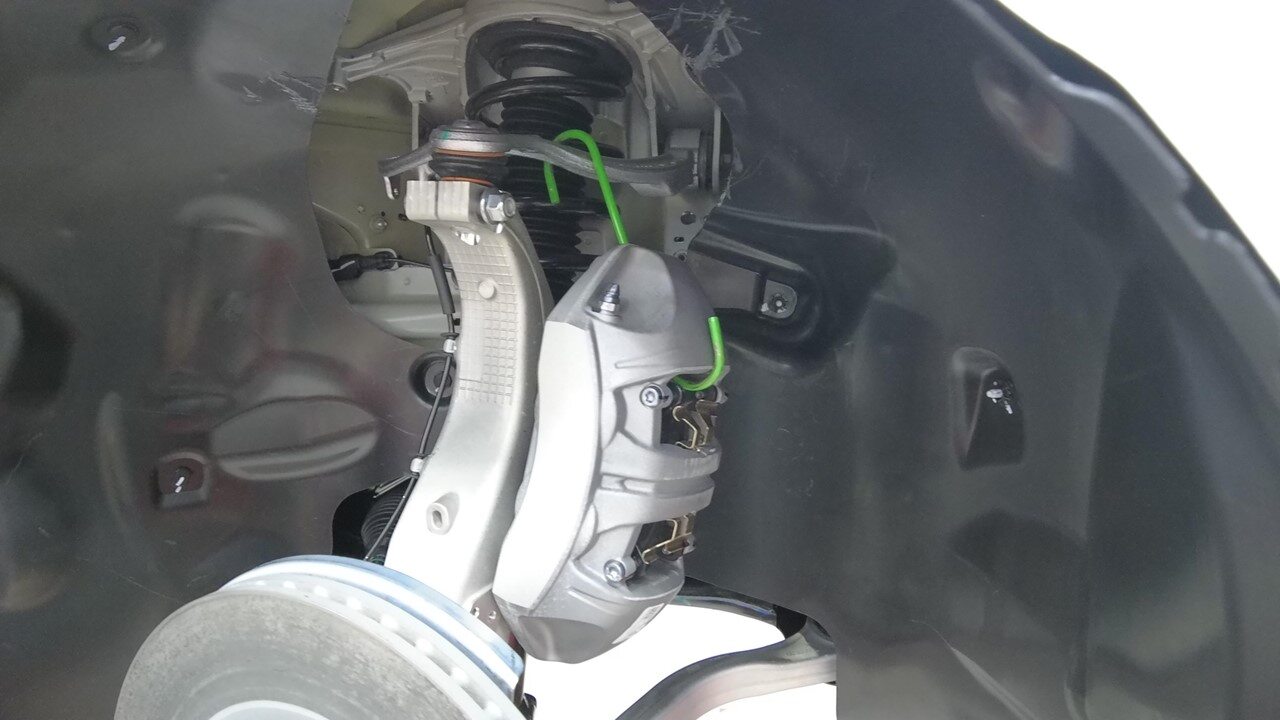

  1. 拆下左前制动钳,使用 S 型钩将其悬挂在旁边的固定部件上。请参阅制动卡钳 - 前 - 左 - 无制动片 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    推荐使用 S 型钩 1082171-10-A;如果没有,可使用 1082171-00-A 代替。
    Informational PurposesAn informational icon, calling your attention
    S 型钩 1082171-10-A 只能悬挂在金属零件上。

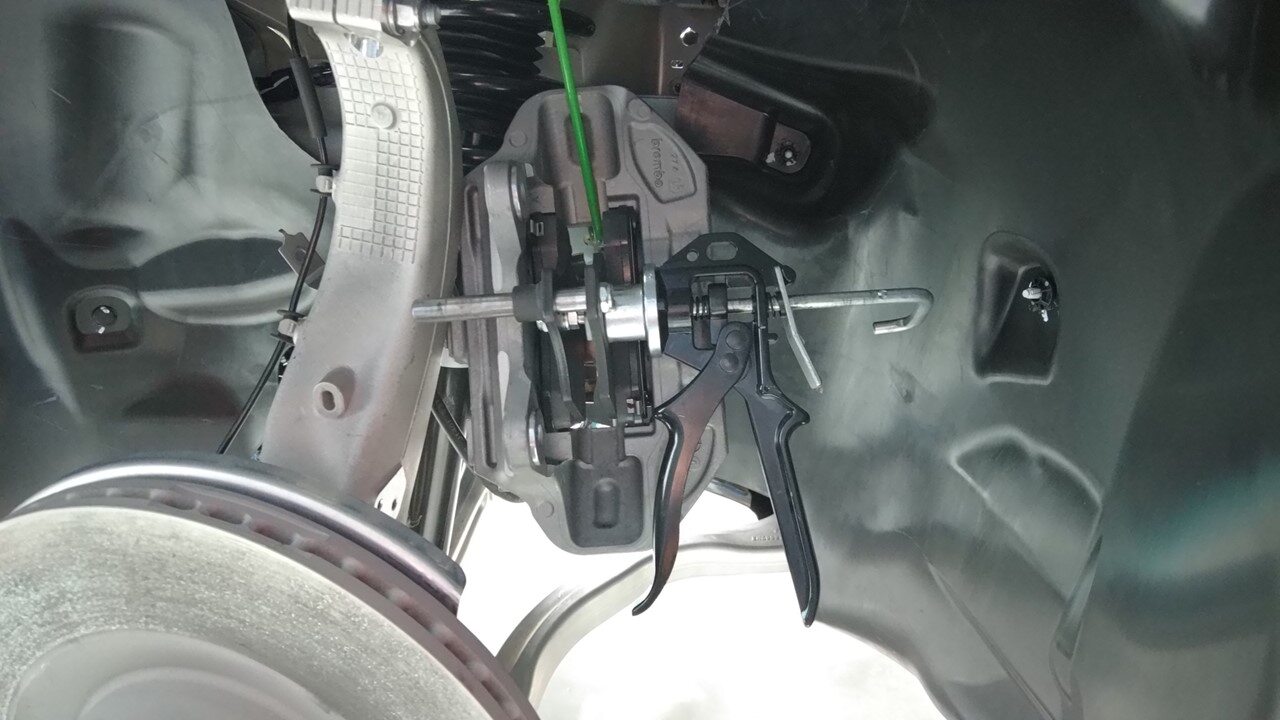

  2. 使用制动钳扩张器将制动片尽力撑开,将活塞推压入位,以便安装。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 1134786-00-A - M3 制动钳扩张器

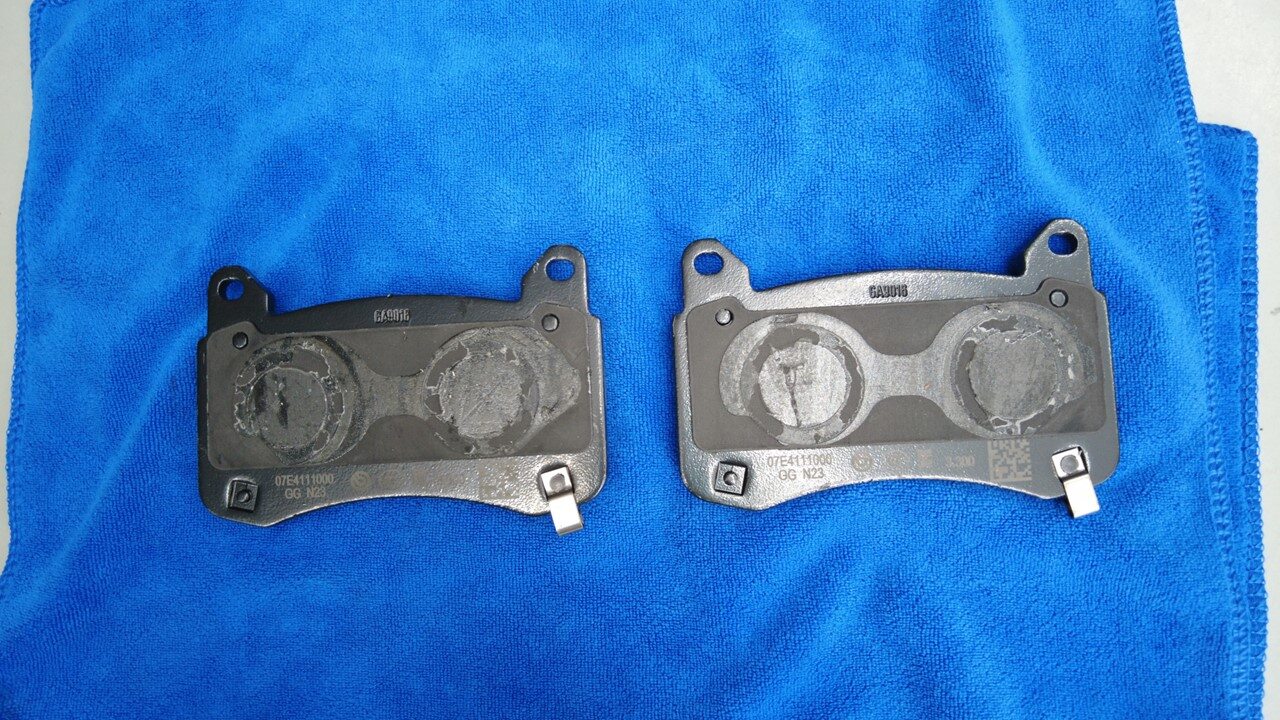

  3. 将制动片(2 个)朝制动钳中间移动,使其从定位销上松开。

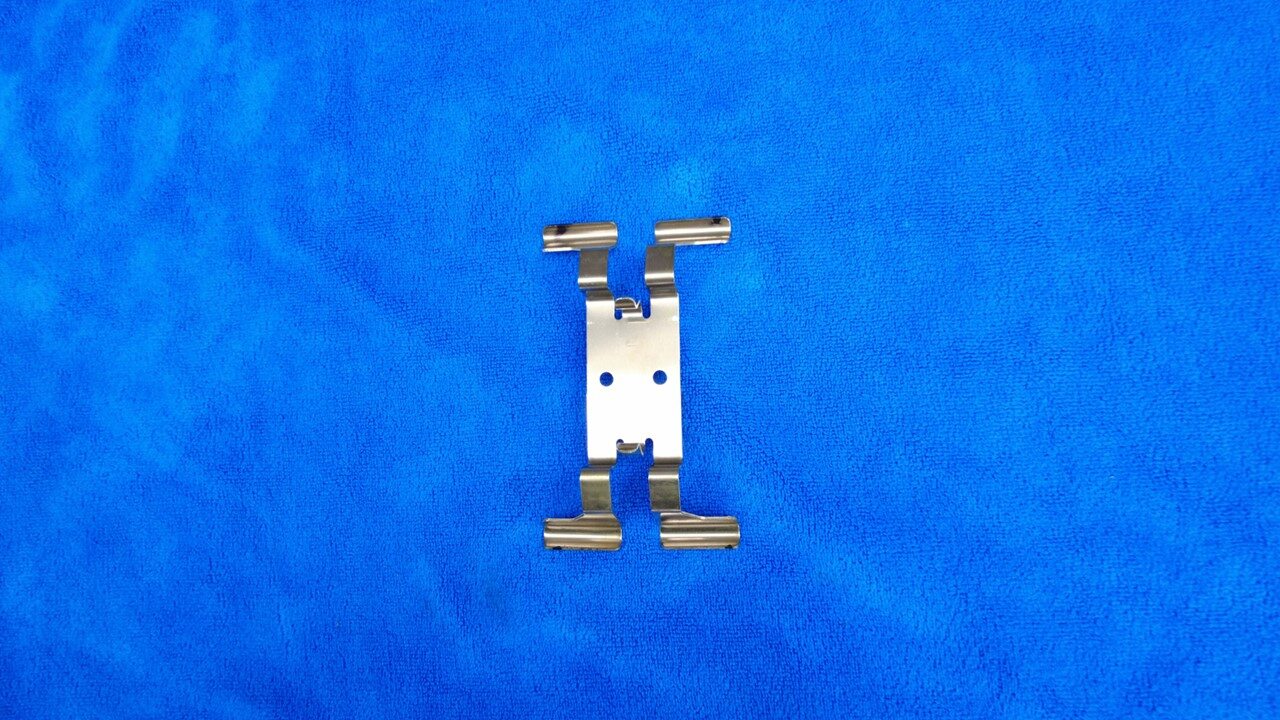

  4. 拆下并清洁左前制动钳防震弹簧。
    Informational PurposesAn informational icon, calling your attention
    必要时可以使用肥皂水或制动器清洁剂,清洁后等待风干 1 分钟。
  5. 清洁左前制动钳。
    Informational PurposesAn informational icon, calling your attention
    必要时可以使用尼龙刷和制动器清洁剂,清洁后等待风干 1 分钟。

安装

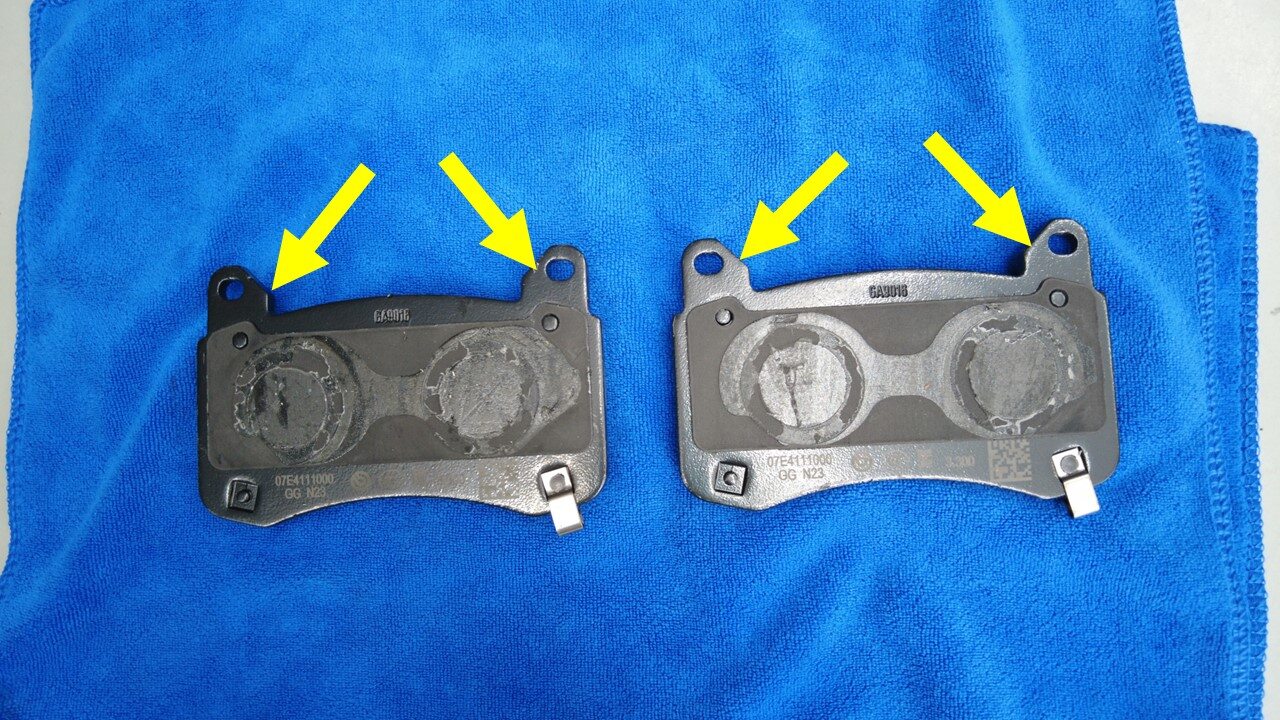

  1. 在左侧制动片导向接触点上均匀涂抹一层 Silaramic 润滑剂。
  2. 安装左前制动钳防震弹簧。

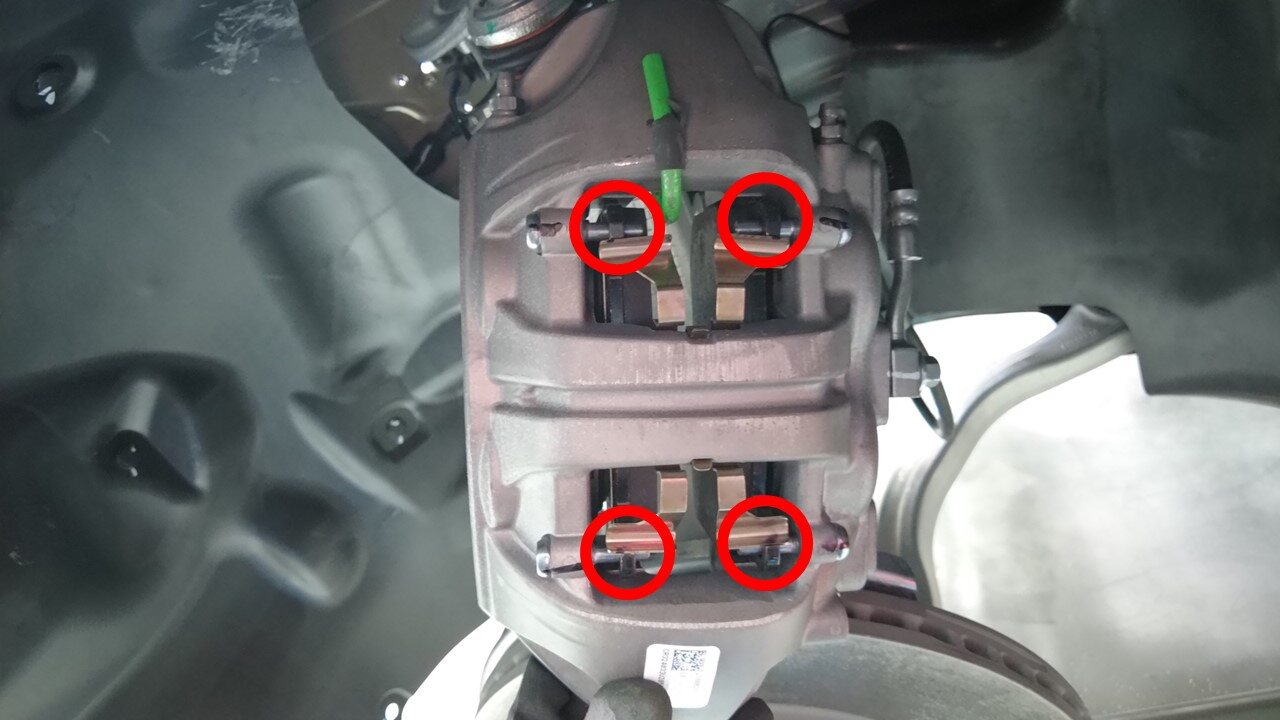

  3. 将制动片(2 个)安装到制动钳上,然后将其紧固到定位销上。
  4. 清洁左前制动钳。请参阅制动卡钳 - 前 - 左 - 无制动片 ((拆卸和更换))
