B 柱气囊斜面饰板 - 左 ((拆卸和更换))

校正代码 1518011002 FRT 0.45 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格B 柱气囊斜面饰板 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧衣帽钩固定到顶篷的螺钉
2.5 Nm (1.8 lbs-ft)
  • T25 梅花批头
重复使用
将左侧 B 柱气囊斜面固定到车身的螺栓(2 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
重复使用

拆卸

  1. 拆下左侧 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))
  2. 通过后备箱座椅开关将第二排左侧座椅靠背放倒。
    Informational PurposesAn informational icon, calling your attention
    根据所需操作将座椅靠背调整至合适位置,必要时采取措施保护好座椅靠背蒙皮。
  3. 拆下后备箱左侧侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))

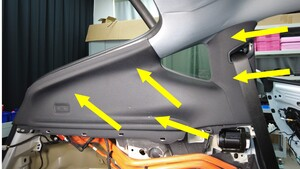

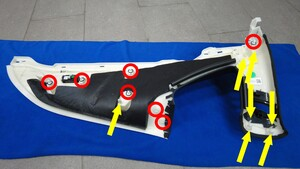

  4. 松开将左侧 C 柱上饰板固定到车身的卡子和锁片,然后将饰板置于一旁。
  5. 拆下后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
  6. 推动左侧衣帽钩,将其打开。

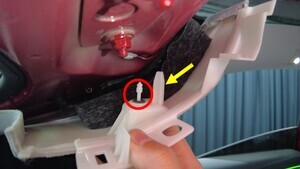

  7. 使用小号一字螺丝刀撬开左侧衣帽钩螺钉罩。

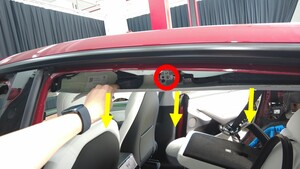

  8. 拆下将左侧衣帽钩固定到顶篷的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花批头

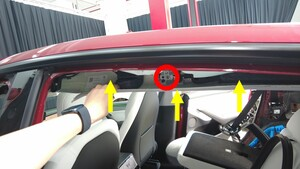

  9. 松开将顶篷左后部固定到车身的卡子和锁片,以部分松开顶篷。

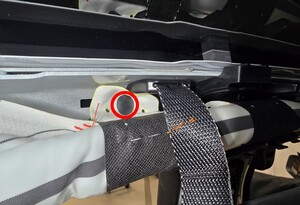

  10. 松开将左侧安全气帘固定到左侧 B 柱气囊斜面的卡子(2 个)。

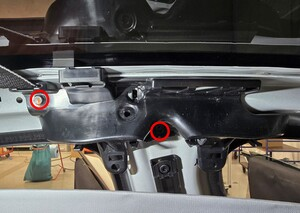

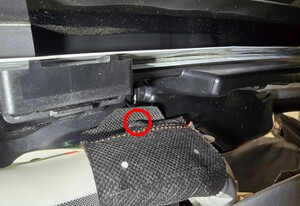

  11. 拆下将左侧 B 柱气囊斜面固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

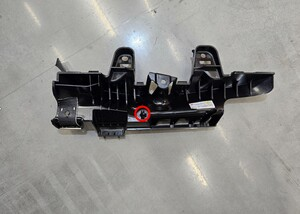

  12. 松开将左侧 B 柱气囊斜面固定到车身的卡子,然后将斜面从车辆上拆下。

安装

  1. 将左侧 B 柱气囊斜面放置在车身上,然后安装将斜面固定到车身的卡子。
  2. 安装将左侧 B 柱气囊斜面固定到车身的螺栓(2 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  3. 安装将左侧安全气帘固定到左侧 B 柱气囊斜面的卡子(2 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果卡子在拆卸期间损坏,则必须更换安全气帘。
  4. 安装将顶篷左后部固定到车身的卡子和锁片。
  5. 安装将左侧衣帽钩固定到顶篷的螺钉。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花批头
  6. 合上左侧衣帽钩螺钉罩。
  7. 推动左侧衣帽钩,将其合上。
  8. 安装后顶篷面板。请参阅后车顶篷 ((拆卸和更换))

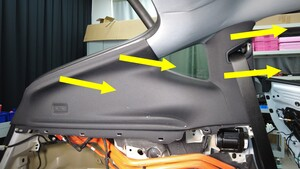

  9. 安装将左侧 C 柱上饰板固定到车身的卡子和锁片。
    Informational PurposesAn informational icon, calling your attention
    将座椅安全带穿过饰板,将后备箱密封条固定到饰板边缘。
  10. 安装后备箱左侧侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))
  11. 立起第二排左侧座椅靠背。
  12. 安装左侧 B 柱上饰板。请参阅 B 柱上部饰板 - 左 ((拆卸和更换))
