正面 T 形徽标 ((拆卸和更换))

校正代码 1205010602 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1453028-00-A 徽标拆卸套件
  • 2091863-00-A 前部 T 型徽标夹具

拆卸

Informational PurposesAn informational icon, calling your attention
徽标一旦拆下,不得再重新安装。无论出于什么原因拆下徽标,均须换装新零件。
  1. 准备徽标拆卸工具和约 60 厘米长的单丝线。
  2. 在单丝线两端分别打下活结,然后将活结挂在把手中心槽上。

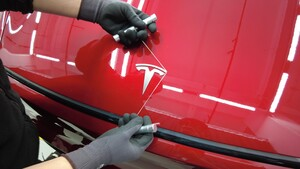

  3. 关闭前备箱盖,放置好徽标拆卸工具,使单丝线可以从前部 Tesla 徽标的一角下方开始切割。
  4. 以拉锯的方式移动徽标拆卸工具,将前部 Tesla 徽标从前备箱盖上拆下。
  5. 使用除胶轮和异丙醇 (IPA) 湿巾清洁前备箱盖表面残留的所有粘合剂和碎屑。

安装

  1. 打开左前车门,降下左前车窗。
  2. 部分打开前备箱盖,用折叠好的车间毛巾覆盖闩锁,防止前备箱盖关闭。

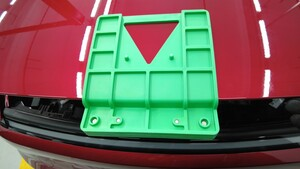

  3. 将前部徽标固定装置安装到前备箱盖上方以及撞销上。
  4. 揭下前备箱盖徽标的胶衬,将徽标保护膜与固定装置的定位柱对齐,然后将徽标压向前备箱盖。
  5. 揭下徽标保护膜,然后从前备箱盖上拆下固定装置。
  6. 将车间毛巾从闩锁上取下,然后关闭前备箱盖。
  7. 将保护膜重新置于徽标上,使用滚压机浸透徽标,然后揭下保护膜。
  8. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    Informational PurposesAn informational icon, calling your attention
    确保徽标各边缘稳妥固定在前备箱盖表面。
  9. 升起左前车窗,关闭左前车门。
