密封件 - 变速箱 - 逆变器 - 3DU ((拆卸和更换))

校正代码 3920010502 FRT 2.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1056154-00-A 抗静电垫,带手腕接地线和腕带

拆卸

  1. 拆下前驱动单元变流器。请参阅

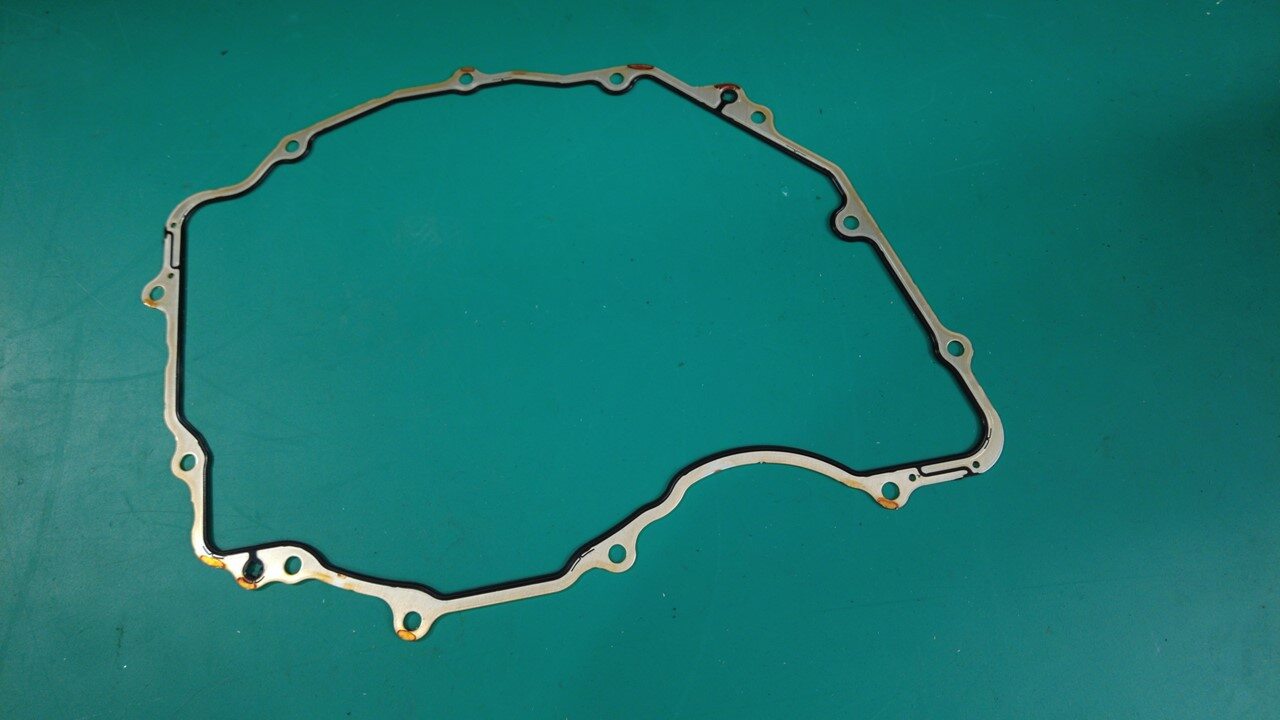

  2. 小心地将变流器放置在静电放电 (ESD) 安全垫 (1056154-00-A) 上,然后将前驱动单元变流器垫片从变流器上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    变流器极易受损,放置时,请勿使正面朝向电路板。

安装

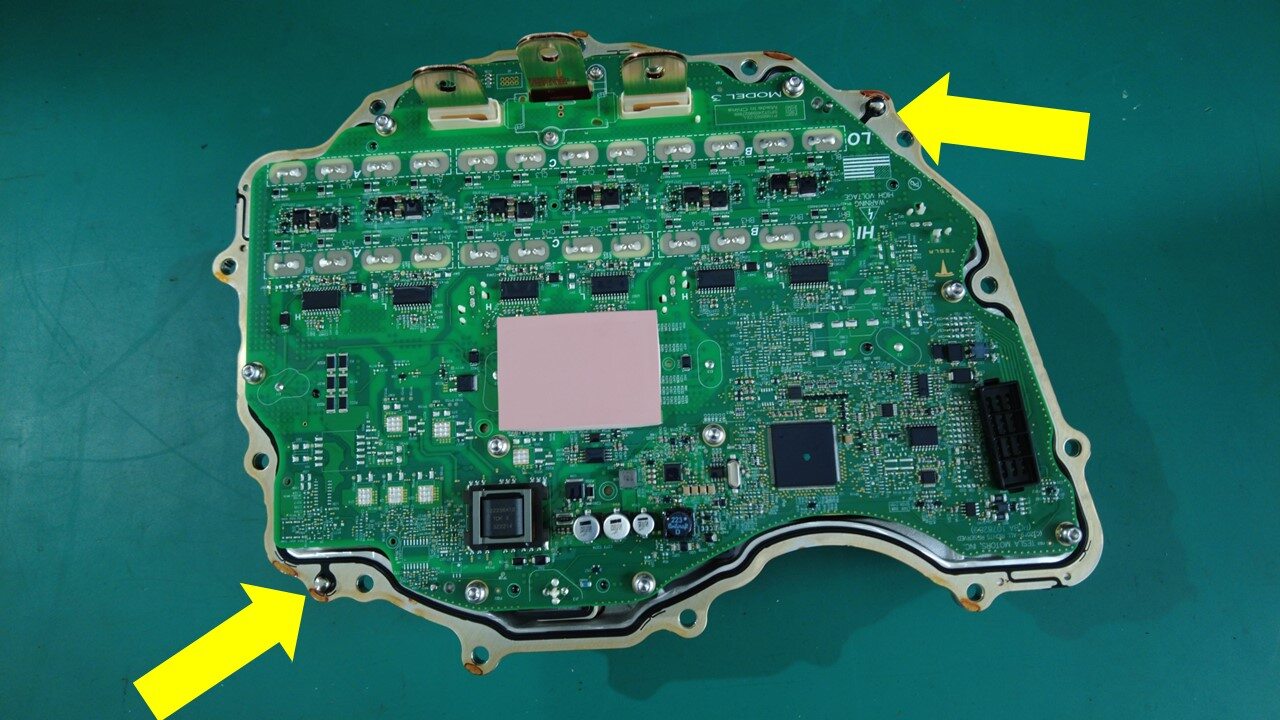

  1. 安装前驱动单元变流器密封件。

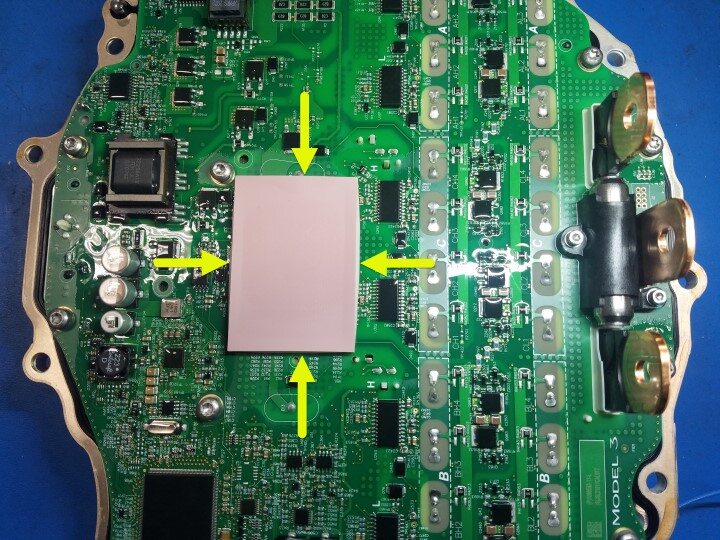

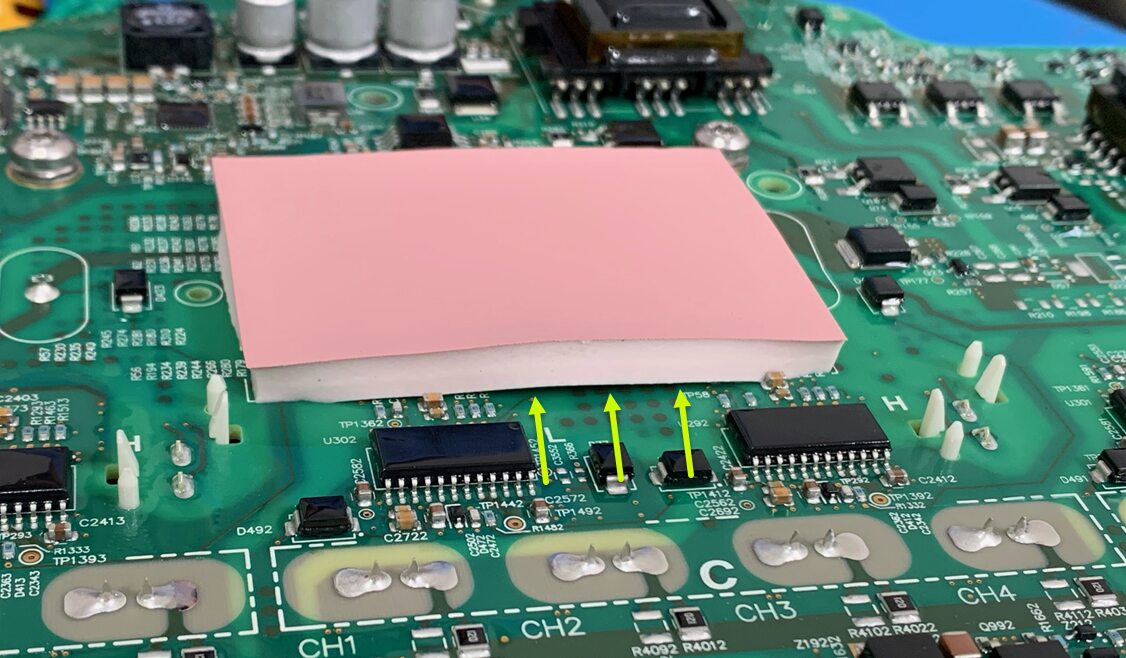

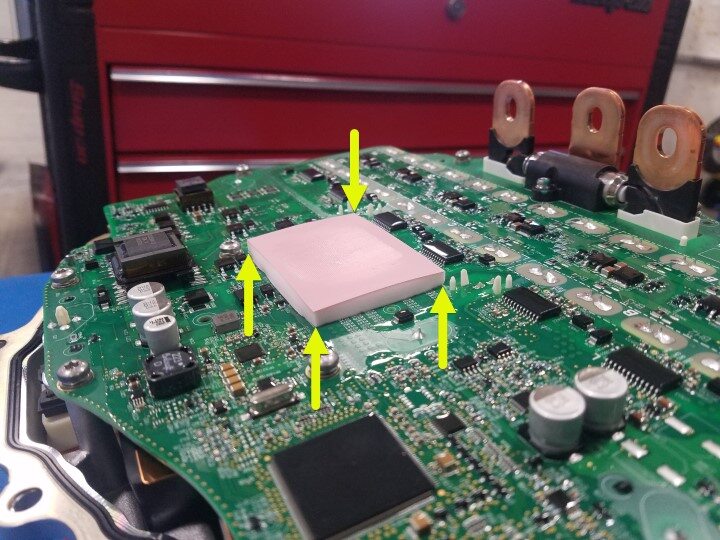

  2. 检查变流器缝隙垫,确认缝隙垫完全紧固并覆盖放电电阻器阵列,所有电阻应均不可见。
    Informational PurposesAn informational icon, calling your attention
    如果缝隙垫无法满足上述条件,则更换缝隙垫。
  3. 安装前驱动单元变流器。请参阅
