Assembly - Instrument Panel - Upper ((拆卸和更换))

校正代码 14050103802 FRT 1.56 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-05-09: 删除了右侧 A 柱下饰板相关步骤。

扭矩规格

表 1. 扭矩规格： Assembly - Instrument Panel - Upper ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将仪表板支架固定到副驾位安全气囊附近横梁的螺栓（2 个）
8 Nm (5.9 lbs-ft)
  • 外梅花套筒 E10
 更换 1112138-00-C
将仪表板支架固定到横梁的螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 批头
 重复使用

拆卸

  1. 打开两个前车门，降下两个前车窗。
  2. 在触摸屏上，点击Controls > Steering，使用左侧滚轮将转向柱调整至最外最低位置。
  3. 将前排两个座椅后移。
  4. 断开低压电池电源。请参阅 LV Power (Modify)。
  5. 拆下 A 柱 LH 和 RH 上部饰板。请参阅 Trim - A-Pillar - Upper - LH ((拆卸和更换))。
  6. 拆下 RH 气波槽。请参阅 Instrument Panel - Air Wave Duct - RH ((拆卸和安装))。

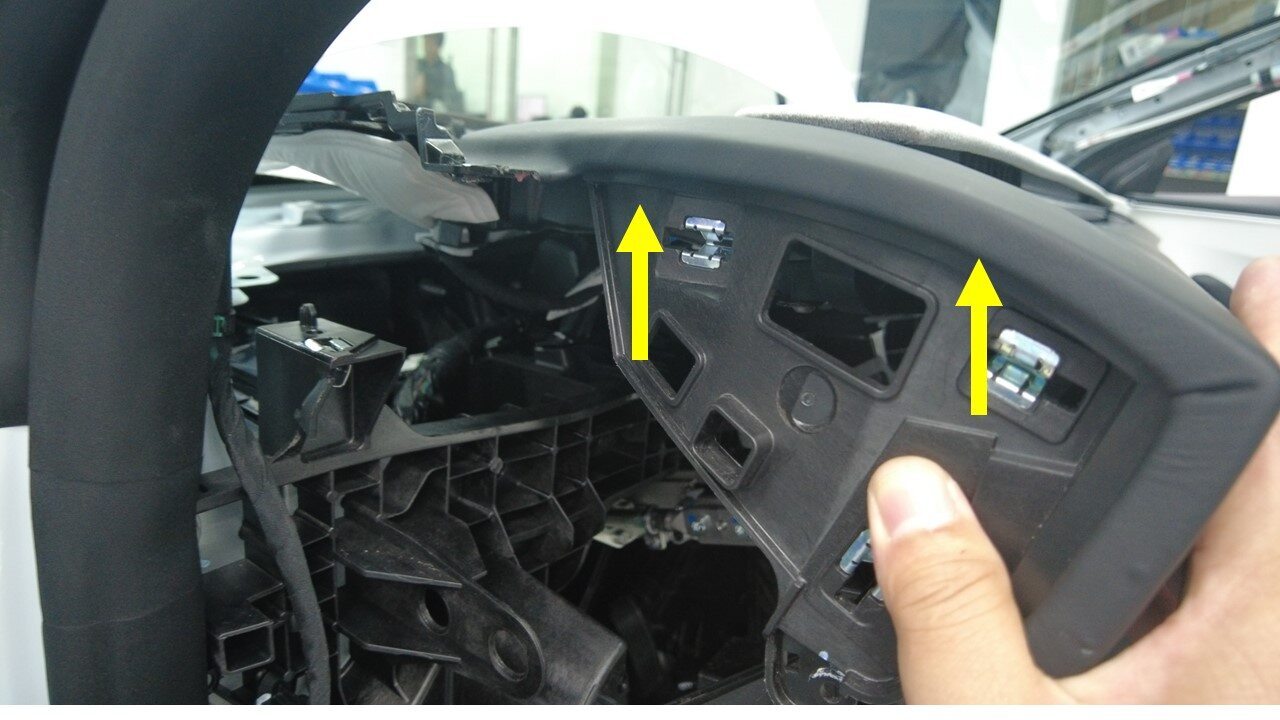

  7. 拆下仪表板下部总成。请参阅 Assembly - Instrument Panel - Lower ((拆卸和更换))。
  8. 拆下 LH 脚部空间进气槽。请参阅 Footwell Duct - Driver ((拆卸和更换))。
  9. 拆下转向柱下部间隙隔套。请参阅 Gap Hider - Steering Column - Lower ((拆卸和更换))。
  10. 拆下触摸屏和机颈。请参阅 中央显示器 - 支座（拆卸和更换）。
  11. 拆下浮翼。请参阅 Float Wing Assembly - Instrument Panel ((拆卸和更换))。
  12. 松开 ETC 连接器（如配备）。
  13. 拆下包覆总成。请参阅 Speaker Grill - Instrument Panel ((拆卸和安装))。
  14. 拆下仪表板左右扬声器。请参阅 Audio Speakers - Audio Speaker - Full Range - 100mm ((拆卸和更换))。
  15. 拆下仪表板中间扬声器。请参阅 Audio Speakers - Audio Speaker Full Range 100MM - Center  ((拆卸和更换))。
  16. 将仪表板扬声器线束从锁片（2 个）上松开。

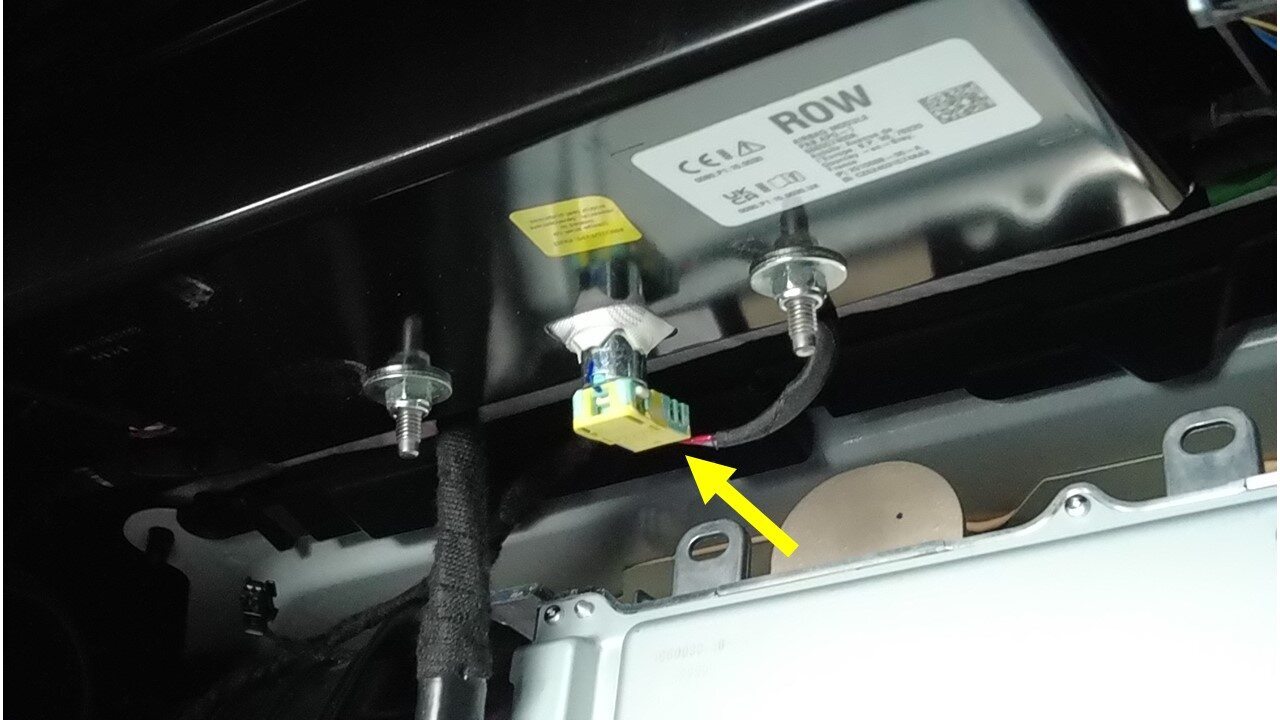

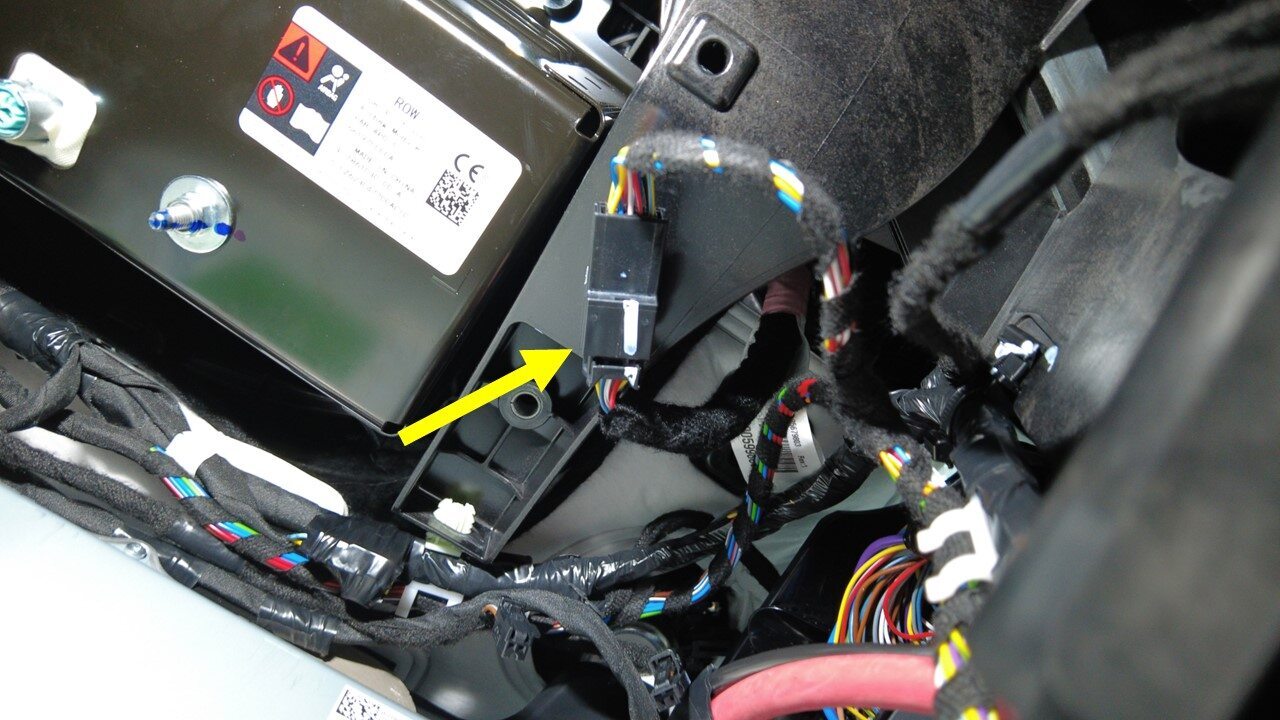

  17. 断开副驾位气囊连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    抬起白色锁片，以松开连接器。

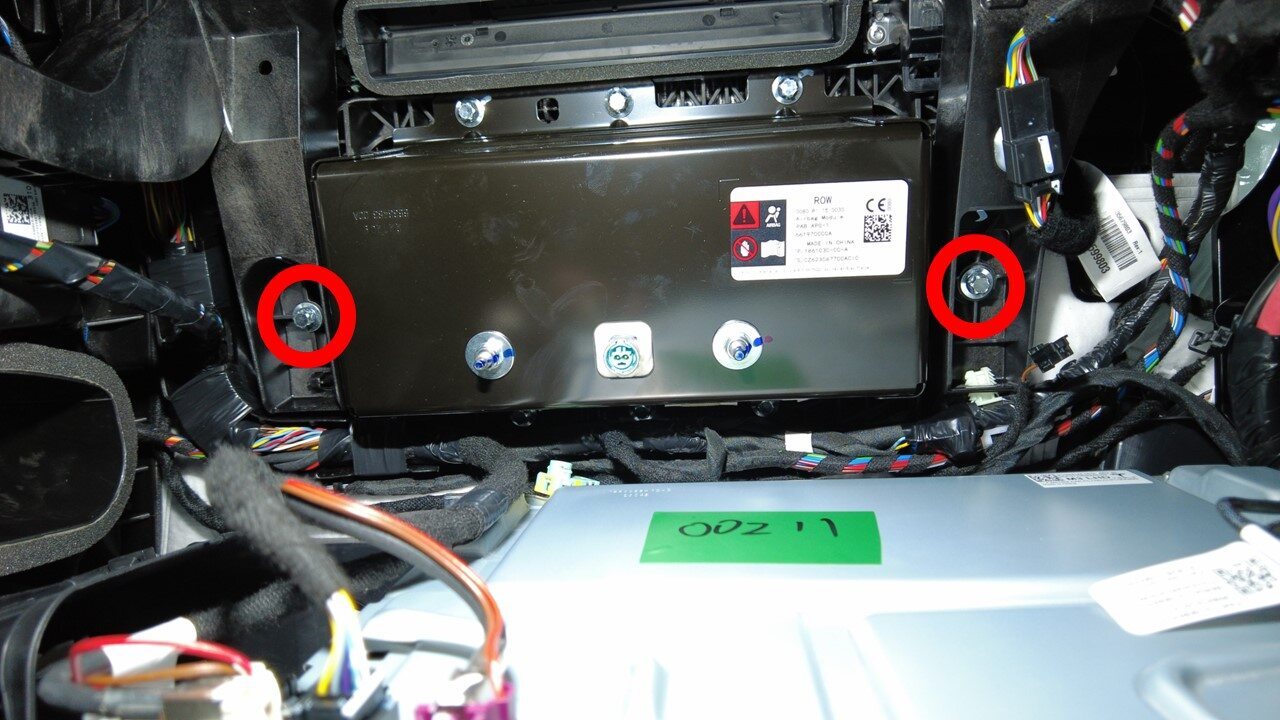

  18. 拆下并弃用将仪表板支架固定到副驾位气囊附近横梁的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E10

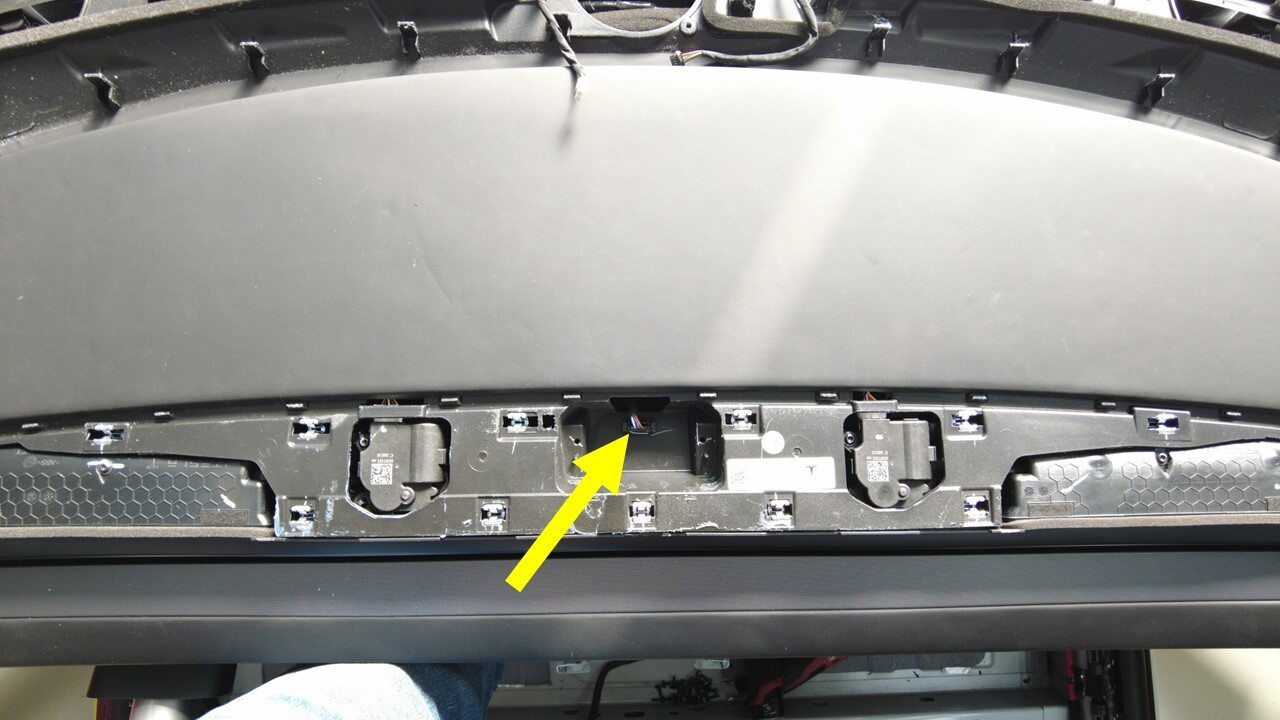

  19. 断开仪表板右侧的仪表板线束连接器。

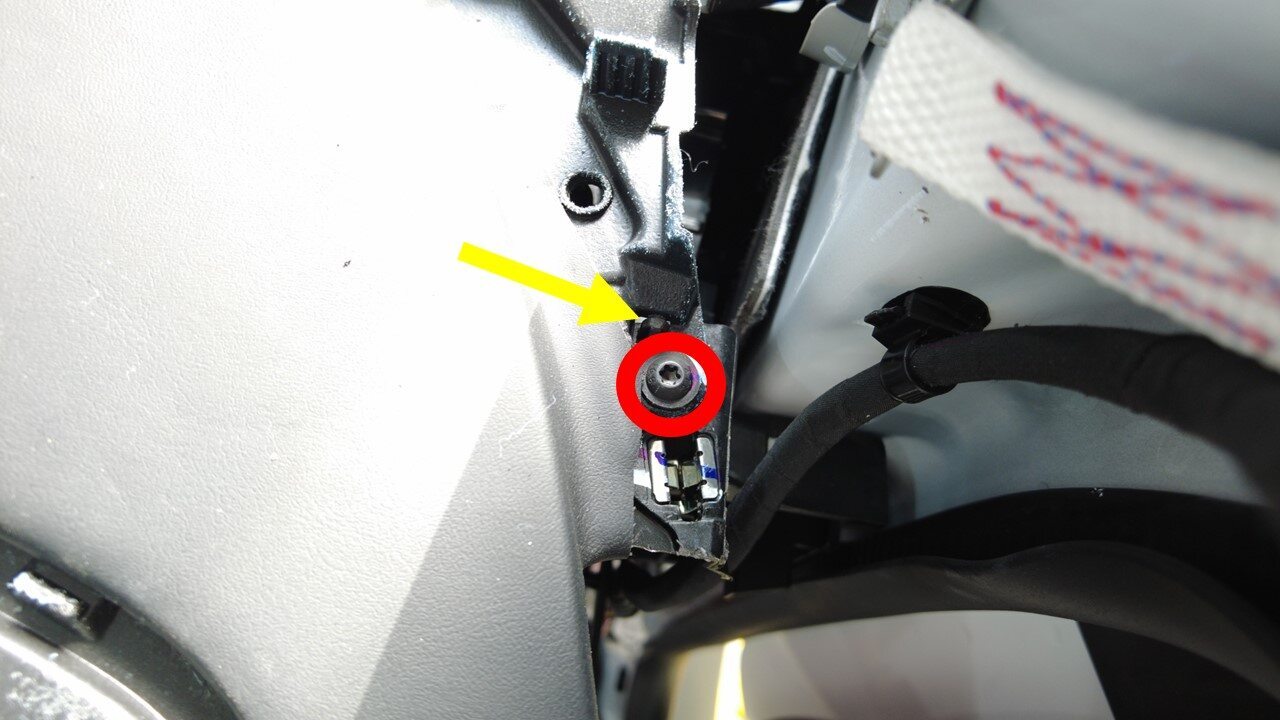

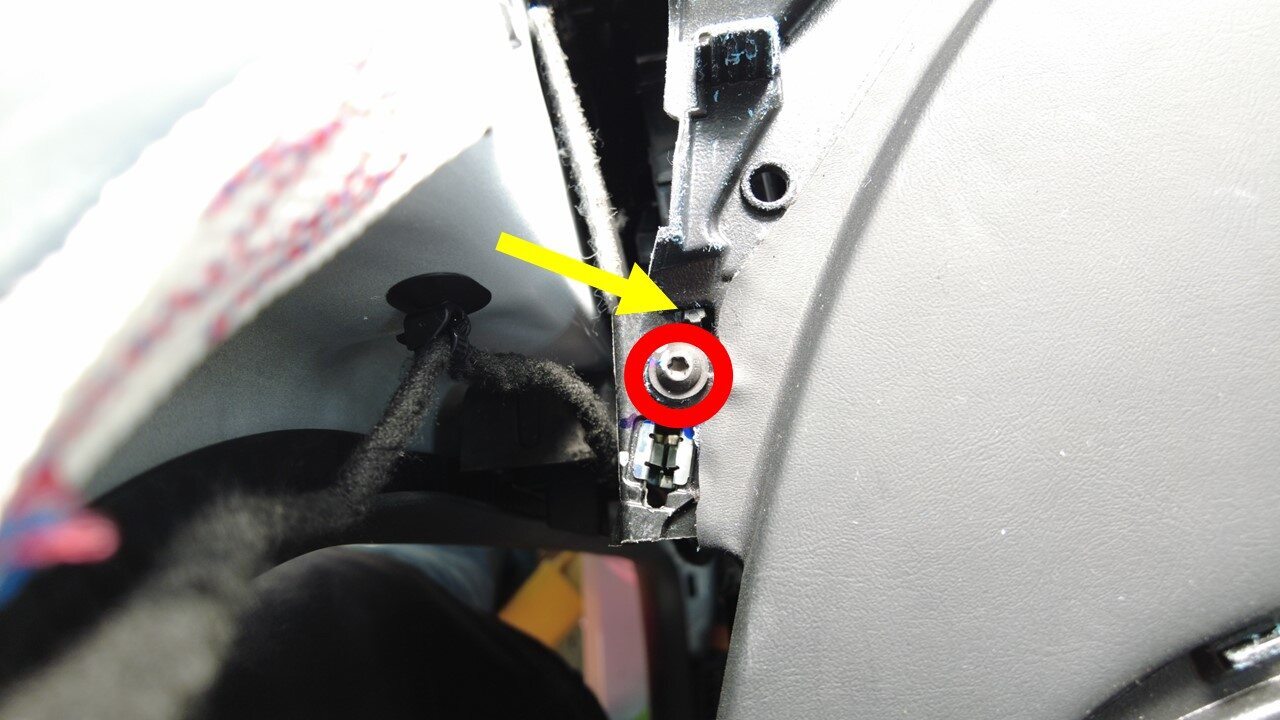

  20. 拆下将仪表板支架固定到左侧上部横梁的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 批头

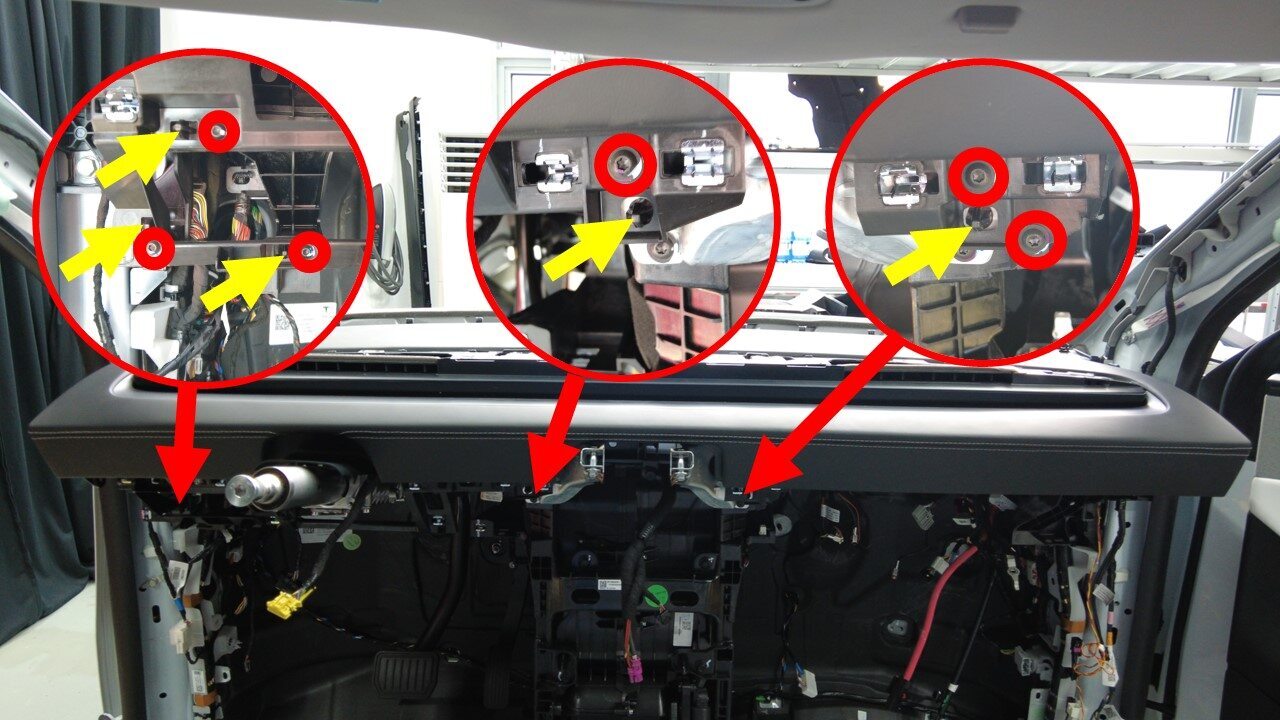

  21. 拆下将仪表板支架固定到横梁的螺钉（7 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 批头

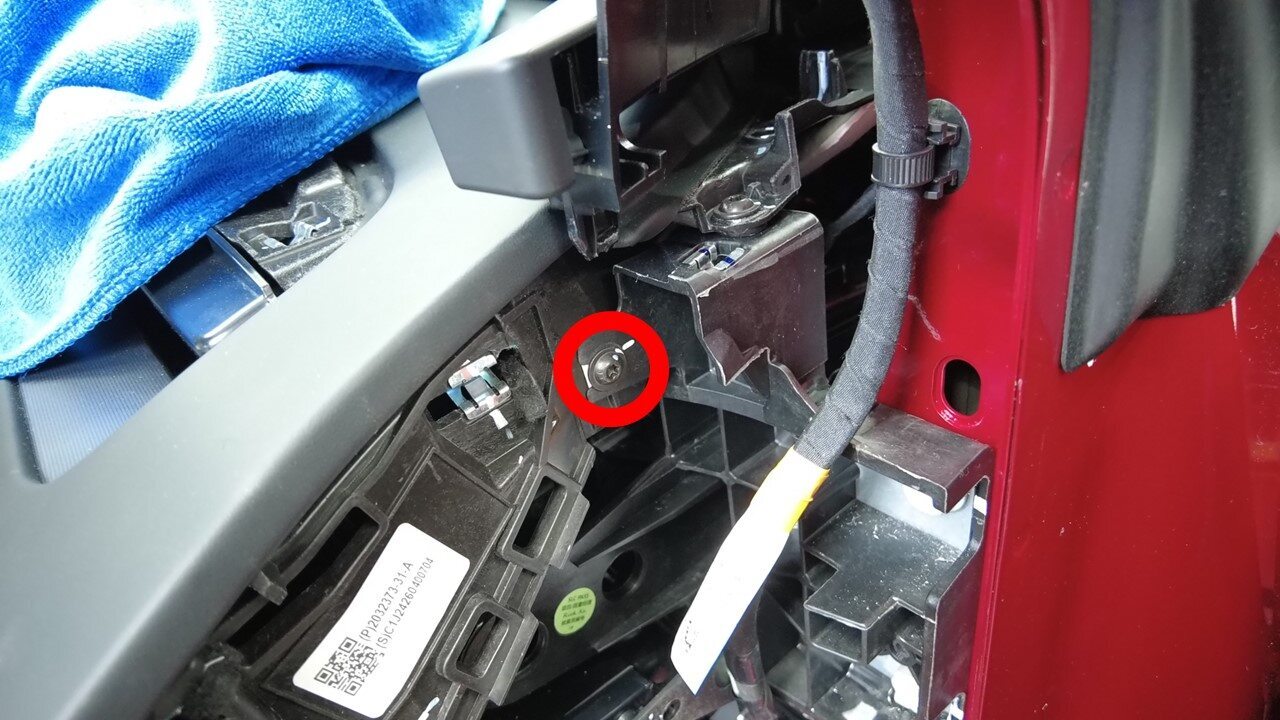

  22. 拆下将仪表板支架固定到右侧上部横梁的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 批头

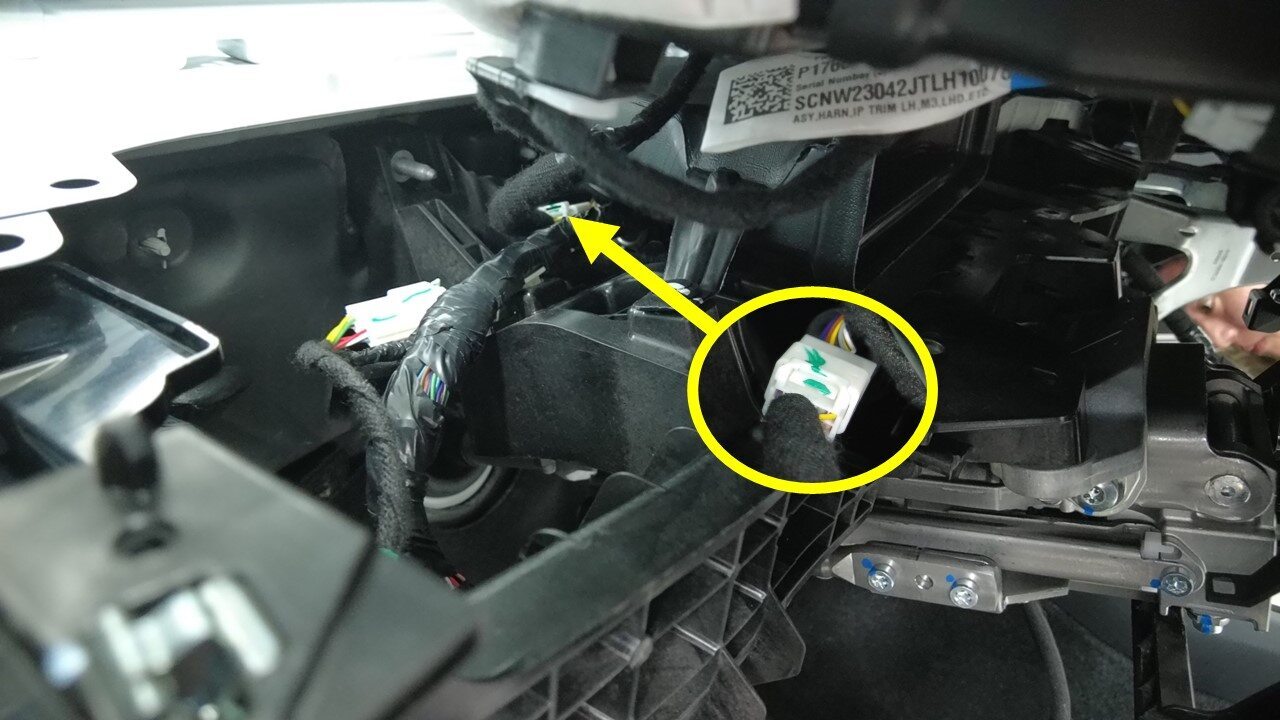

  23. 断开仪表板左侧的仪表板线束连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    轻轻抬起仪表板左侧以断开连接器。

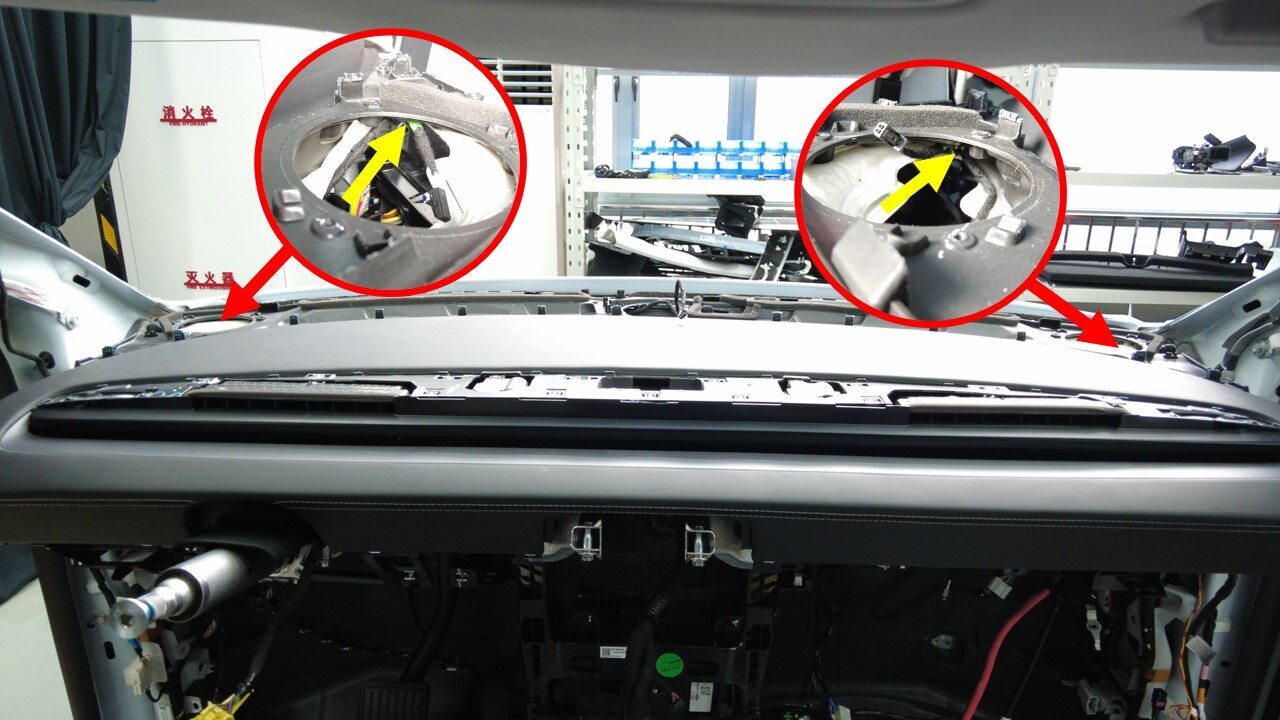

  24. 在协助下，松开锁片，将仪表板上部支架总成从车辆上拆下。
  25. 拆下左右除霜风管。请参阅 Instrument Panel - Defrost Cover - LH ((拆卸和更换))。
  26. 拆下左右通风口。请参阅 Air Vent - Instrument Panel - Driver ((拆卸和安装))。

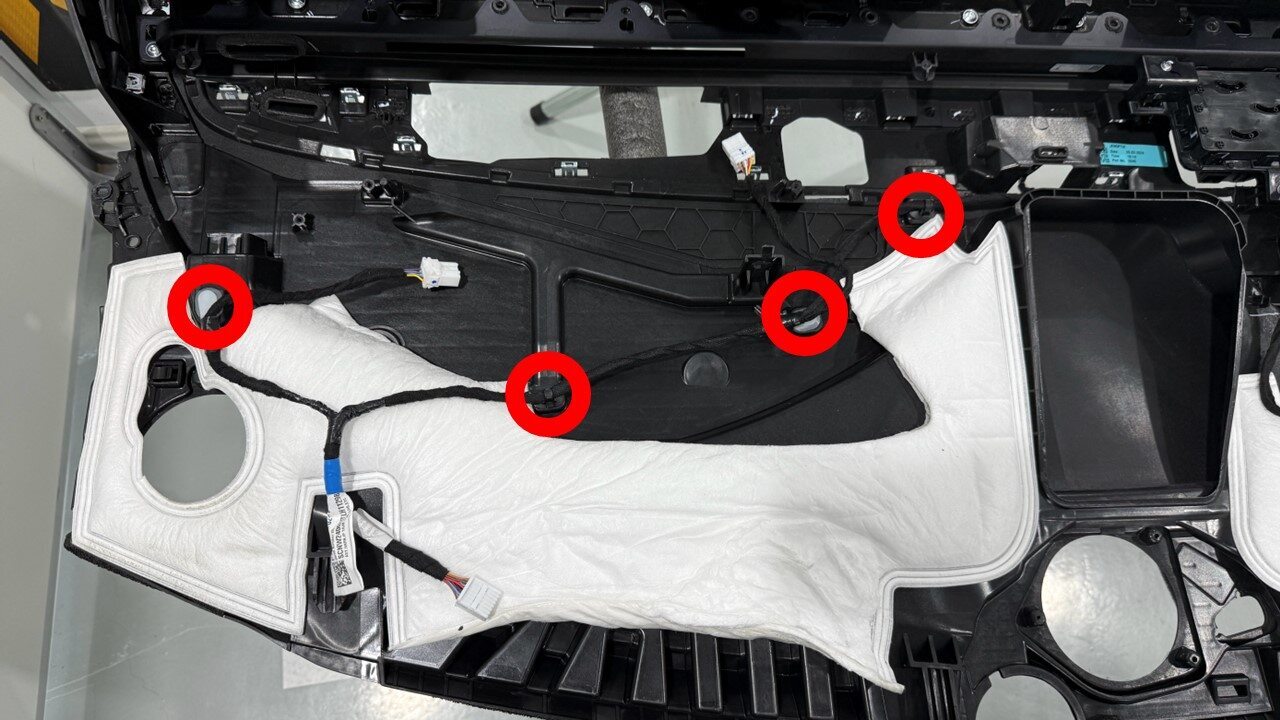

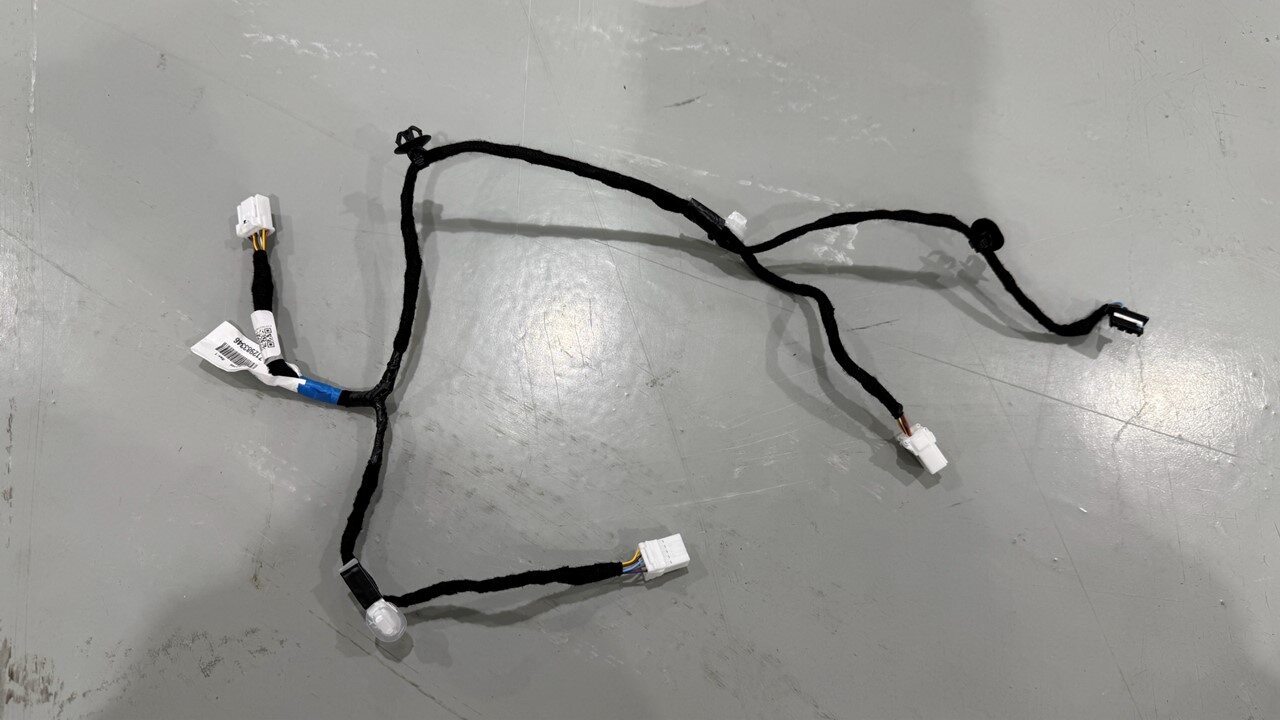

  27. 将仪表板左侧饰板线束从夹子（4 个）上拆下。

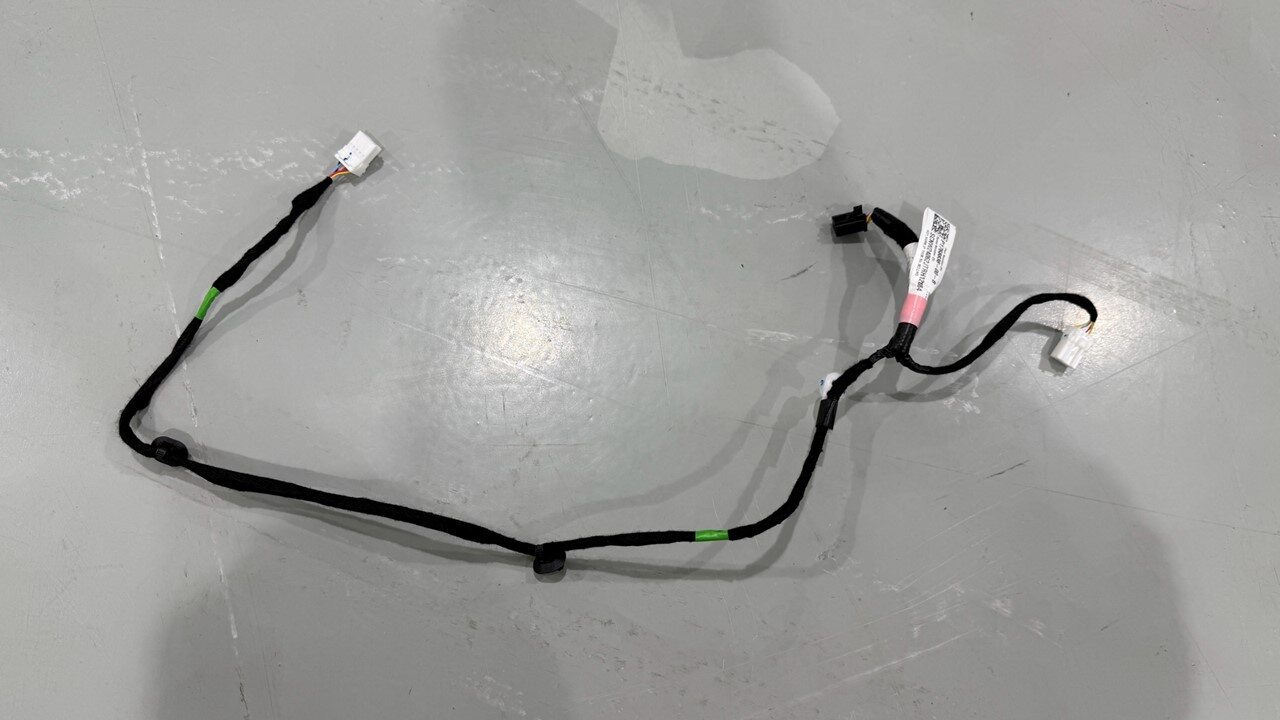

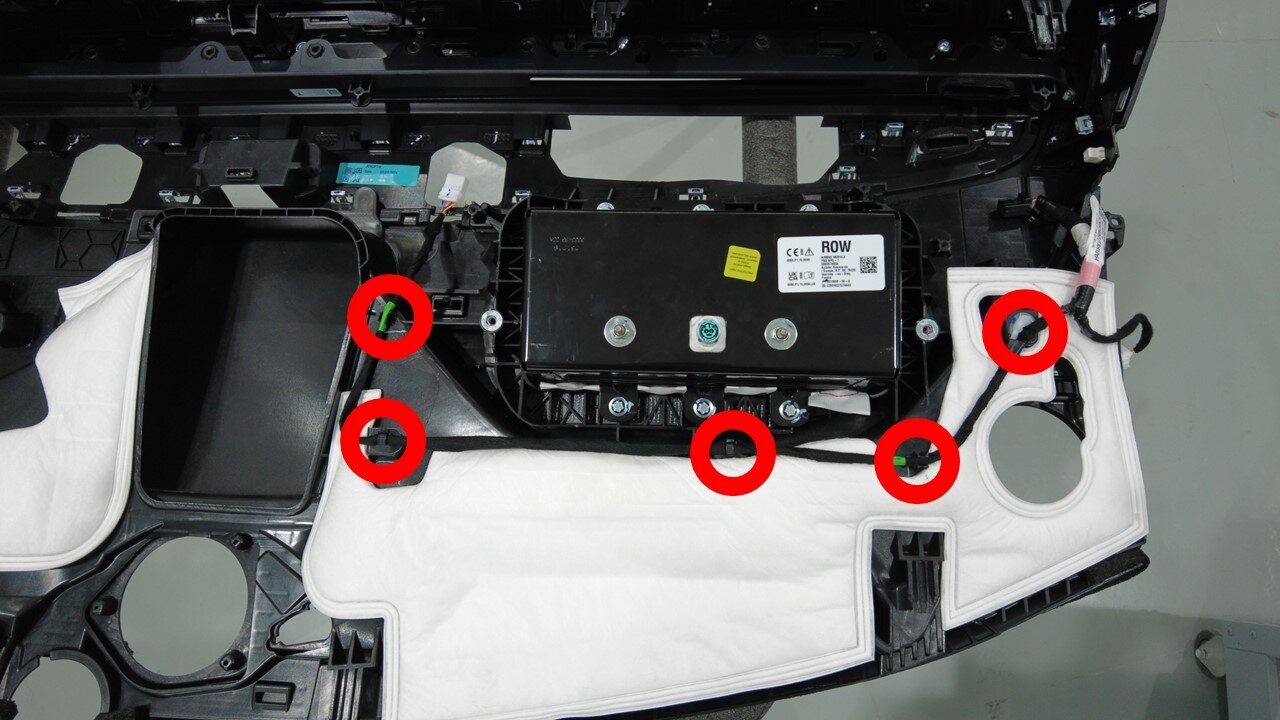

  28. 将仪表板右侧饰板线束从夹子（3 个）和锁片（2 个）上拆下。
  29. 拆下副驾位气囊。请参阅 Passenger Airbag ((拆卸和更换))。

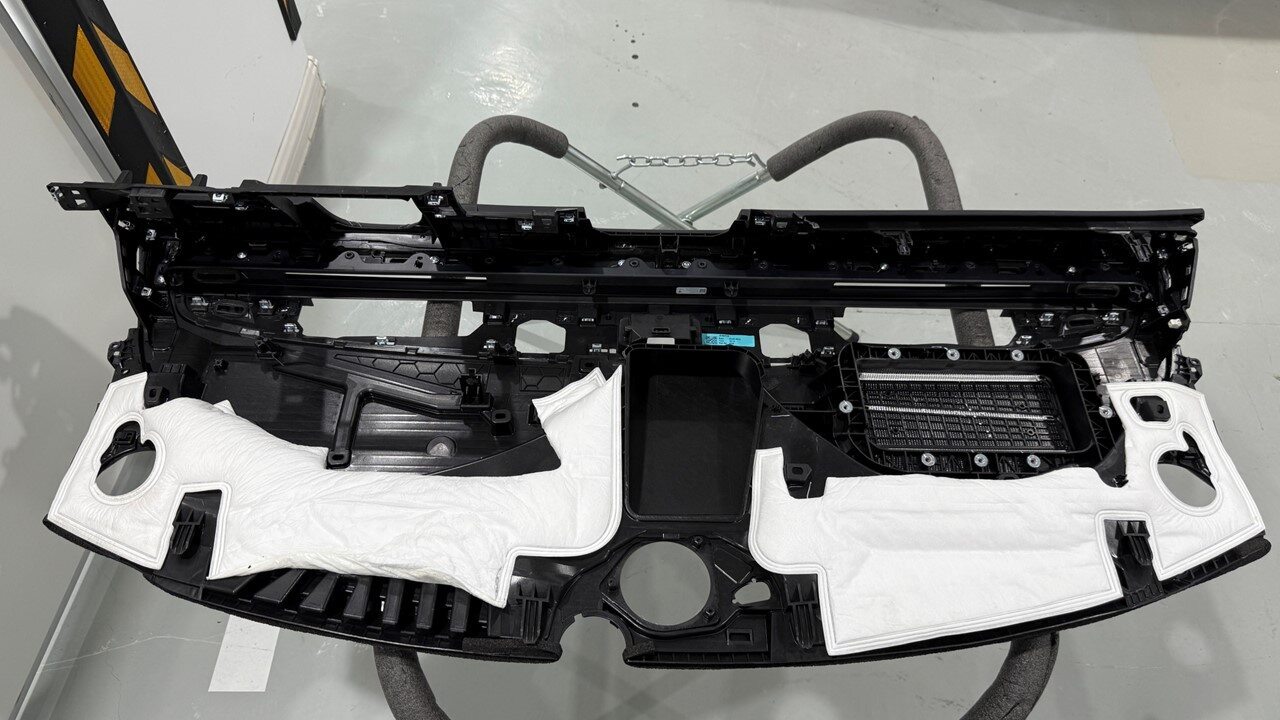

  30. 将仪表板上部总成从便携式操作台上拆下。

安装

  1. 将仪表板上部总成放置在便携式操作台上。
  2. 安装副驾位气囊。请参阅 Passenger Airbag ((拆卸和更换))。
  3. 将仪表板右侧饰板线束安装到夹子（3 个）和锁片（2 个）上。
  4. 将仪表板左侧饰板线束安装到夹子（4 个）上。
  5. 安装左右通风口。请参阅 Air Vent - Instrument Panel - Driver ((拆卸和安装))。
  6. 安装左右除霜风管。请参阅 Instrument Panel - Defrost Cover - LH ((拆卸和更换))。
  7. 在协助下，接合锁片，将仪表板上部支架安装到车辆上。
  8. 将仪表板线束连接器连接到仪表板左侧。
    Informational PurposesAn informational icon, calling your attention
    注
    轻轻抬起仪表板左侧以连接连接器。
  9. 安装将仪表板支架固定到左侧上部横梁的螺钉。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 批头
  10. 安装将仪表板支架固定到横梁的螺钉（7 个）。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 批头
  11. 安装将仪表板支架固定到右侧上部横梁的螺钉。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 批头
  12. 将仪表板线束连接器连接到仪表板右侧。
  13. 安装新的螺栓（2 个），将仪表板支架固定到副驾位气囊附近横梁。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E10
  14. 连接副驾位气囊连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    确保听到了清晰的锁止声，这表明连接器已完全就位。
  15. 将仪表板扬声器线束安装到锁片（2 个）上。
  16. 安装仪表板左右扬声器。请参阅 Audio Speakers - Audio Speaker - Full Range - 100mm ((拆卸和更换))。
  17. 安装仪表板中间扬声器。请参阅 Audio Speakers - Audio Speaker Full Range 100MM - Center  ((拆卸和更换))。
  18. 安装包覆总成。请参阅 Speaker Grill - Instrument Panel ((拆卸和安装))。
  19. 连接 ETC 连接器（如配备）。
  20. 安装浮翼。请参阅 Float Wing Assembly - Instrument Panel ((拆卸和更换))。
  21. 安装触摸屏和机颈。请参阅 中央显示器 - 支座（拆卸和更换）。
  22. 安装转向柱下部间隙隔套。请参阅 Gap Hider - Steering Column - Lower ((拆卸和更换))。
  23. 安装 LH 脚部空间进气槽。请参阅 Footwell Duct - Driver ((拆卸和更换))。
  24. 安装仪表板下部总成。请参阅 Assembly - Instrument Panel - Lower ((拆卸和更换))。
  25. 安装右侧气波槽。请参阅 Instrument Panel - Air Wave Duct - RH ((拆卸和安装))。
  26. 安装 A 柱 LH 和 RH 上部饰板。请参阅 Trim - A-Pillar - Upper - LH ((拆卸和更换))。
  27. 连接低压电池电源。请参阅 LV Power (Modify)。
  28. 将两个前排座椅移回原位。
  29. 在触摸屏上，点击Controls > Steering，然后使用左侧滚轮将转向柱调整回原位。
  30. 升起两个前车窗，关闭两个前车门。
