弹簧减震器 - 双电机 - 左前 ((拆卸和更换))

校正代码 3115010102 FRT 0.45 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格弹簧减震器 - 后轮驱动 - 左前 ((拆卸和更换))弹簧减震器 - 双电机 - 左前 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧支架固定到车辆的螺栓(2 个)
30 Nm (22.1 lbs-ft)
  • 10 毫米套筒
重复使用
将左前制动盘固定到左前轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
重复使用
将左前下方横向连杆固定到支柱的螺栓和螺母
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用
将左前上方控制臂固定到转向节的螺栓和螺母
56 Nm (41.3 lbs-ft)
  • 15 毫米套筒
  • 梅花 T50 套筒
螺母:更换;螺栓: 重复使用 1111145-00-A
将前平衡杆末端连杆固定到左前支柱的螺母
98 Nm (72.3 lbs-ft)
  • 18 毫米套筒
  • T40 梅花套筒
更换 1111543-00-A
将前上方控制臂支座固定到左前弹簧和减震器总成的螺母(3 个)
23 Nm (17.0 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 举升并支撑车辆。请参阅举升车辆 - 双支撑架
  3. 拆下高效分子空气 (HEPA) 过滤器。请参阅HEPA 滤芯 ((拆卸和更换))
  4. 松开将前围篦板左侧固定到车辆的卡子。
  5. 提起前围篦板,小心地将可充气袋插入前围篦板和车身之间,以便接触将左侧支架固定到车辆的螺栓。
  6. 拆下将左侧支架固定到车辆的螺栓(2 个),然后拆下支架。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  7. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)
  8. 松开将左前防抱死制动系统轮毂转速传感器固定到上方控制臂的卡子(2 个)。
  9. 拆下并弃用将前平衡杆末端连杆固定到左前支柱的螺母,然后将末端连杆与支柱分离。
    Informational PurposesAn informational icon, calling your attention
    松开螺母的同时反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    如果需要,借助撬杆松开末端连杆。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • T40 梅花套筒
  10. 拆下将左前下方横向连杆固定到支柱的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
  11. 拆下将左前上方控制臂固定到转向节的螺栓和螺母,然后弃置螺母。
    Informational PurposesAn informational icon, calling your attention
    下压上方控制臂球头以便松开螺栓。
    Informational PurposesAn informational icon, calling your attention
    固定转向节以防操作失败。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 梅花 T50 套筒
  12. 拆下将左前减震器总成固定到左前上方控制臂支座的螺母(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

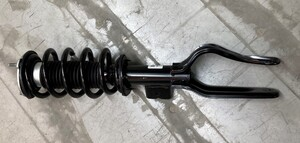

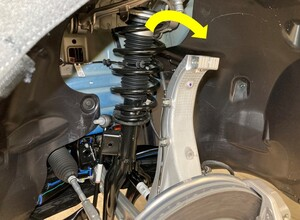

  13. 将减震器总成从车辆上拆下。

安装

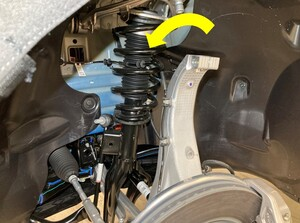

  1. 将减震器总成移动入位。
  2. 手动拧紧将左侧支柱固定到左前下方横向连杆的螺栓和螺母。
  3. 安装将左前减震器总成固定到左前上方控制臂支座的螺母(3 个)。
    23 Nm (17.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  4. 将左上方控制臂放置到转向节上,然后安装螺栓和新的螺母,将左前上方控制臂固定到转向节。
    56 Nm (41.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 梅花 T50 套筒
  5. 将前平衡杆末端连杆放置在左前支柱上,然后安装新的螺母,将前平衡杆末端连杆固定到左前支柱。
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    紧固螺母的同时反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    如果需要,借助撬杆放置末端连杆。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • T40 梅花套筒
  6. 安装将左前防抱死制动系统轮毂转速传感器固定到上方控制臂的卡子(2 个)。
  7. 拆下将左前制动盘固定到左前轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  8. 将轮毂轴承千斤顶适配器安装到左前轮毂轴承上,然后手动拧紧带耳螺母(5 个)。
  9. 放置并升起托臂支架,以模拟位于行驶高度的悬架。
  10. 测量翼子板底部与前轴中心的距离,确保前悬架已设置到行驶高度。测得距离应为 420 毫米。
  11. 紧固将左前下方横向连杆固定到支柱的螺栓和螺母。
    106 Nm (78.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
  12. 移走左前悬架下方的托臂支架。
  13. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母(5 个),然后将轮毂轴承千斤顶适配器从车辆上拆下。
  14. 安装将左前制动盘固定到左前轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  15. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  16. 将支架放置到车辆上,然后安装将左侧支架固定到车辆的螺栓(2 个)。
    30 Nm (22.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  17. 为可充气袋放气,然后将其从前围篦板和车身之间取走。
  18. 安装将前围篦板左侧固定到车辆的卡子。
  19. 安装高效分子空气 (HEPA) 过滤器。请参阅HEPA 滤芯 ((拆卸和更换))
  20. 将车辆从举升机上移走。请参阅举升车辆 - 双支撑架
  21. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
