车门压力传感器 ((拆卸和更换))

校正代码 2020010202 FRT 0.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格车门压力传感器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将饰板固定到左前车门的螺栓(3 个)
6 Nm (4.4 lbs-ft)
  • T30 梅花套筒
重复使用

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 断开低压电池。请参阅低压电源(断开和连接)
  3. 拆下左侧高频扬声器。请参阅高音扬声器 - 前车门 - 左 ((拆卸和更换))
  4. 拆下左前车门反光灯。请参阅车门反光灯 ((拆卸和更换))
  5. 拆下将饰板固定到左前车门的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
  6. 使用塑料饰板工具将可充气袋插入左前车门饰板左下角,然后向袋内充气,以松开左下卡子。
  7. 继续拉动,并从下至上松开饰板边缘的所有卡子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿将饰板过远拉离车门,因为此时饰板仍通过连接器和线缆保持连接。
  8. 将左前车门饰板放置在有垫层且稳定的支撑面上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿将饰板过远拉离车门,因为此时饰板仍通过连接器和线缆保持连接。

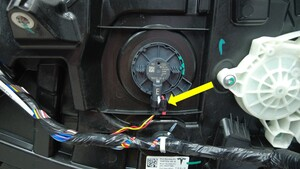

  9. 松开连接器锁,然后断开左前车门压力传感器电气连接器。

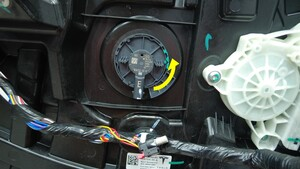

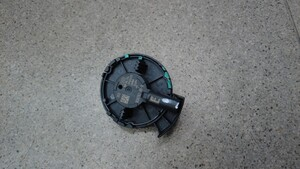

  10. 逆时针旋转锁片,然后将左前车门压力传感器从封闭板上拆下。

安装

  1. 将左前车门压力传感器放置到封闭板上,然后顺时针旋转锁片,将其固定到封闭板。
    Informational PurposesAn informational icon, calling your attention
    确认传感器锁定到位。
  2. 连接左前车门压力传感器电气连接器,然后接合锁片。
  3. 抬起饰板,轻轻按压左前车门内侧密封条,然后将饰板锁片与车门顶部边缘钩接。
  4. 紧固将饰板固定到车门的卡子。
    Informational PurposesAn informational icon, calling your attention
    更换所有受损的卡子。
  5. 确保饰板装配紧固,不存在因卡子错位或弯曲而产生的缝隙。
  6. 安装将饰板固定到左前车门的螺栓(3 个)。
    6 Nm (4.4 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确紧固所有紧固件,不存在脱纹。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
  7. 安装左前车门反光灯。请参阅车门反光灯 ((拆卸和更换))
  8. 安装左侧高频扬声器。请参阅高音扬声器 - 前车门 - 左 ((拆卸和更换))
  9. 连接低压电池。请参阅低压电源(断开和连接)
  10. 关闭车门,检验车门手动释放杆功能,确认车门闩锁能够顺畅释放。
  11. 升起左前车窗,关闭车门。
