HVAC 鼓风电机 ((拆卸和安装))

校正代码 1810011101 FRT 1.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格HVAC 鼓风电机 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将 HVAC 总成固定到隔板右侧的螺栓
5.5 Nm (4.1 lbs-ft)
  • 无绳棘轮/冲击钻
  • 10 毫米深套筒
重复使用
将 HVAC 鼓风机电机固定到 HVAC 模块的螺栓(3 个)
1 Nm (.7 lbs-ft)
  • 棘轮/扭矩扳手
  • 1/4 英寸 6 毫米短六角钻头
重复使用

拆卸

  1. 将横梁从车辆上拆下。请参阅仪表板 - 横梁 ((拆卸和更换))

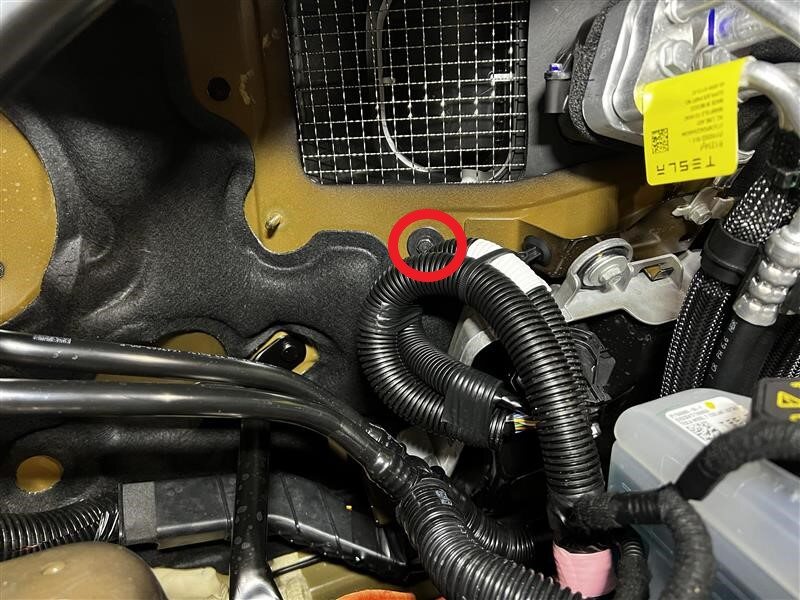

  2. 拆下将 HVAC 总成固定到隔板右侧的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 10 毫米深套筒

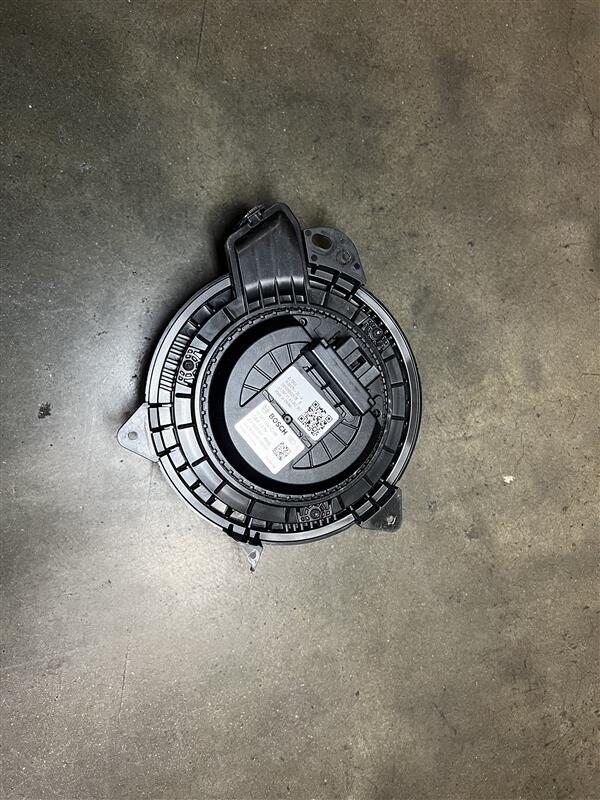

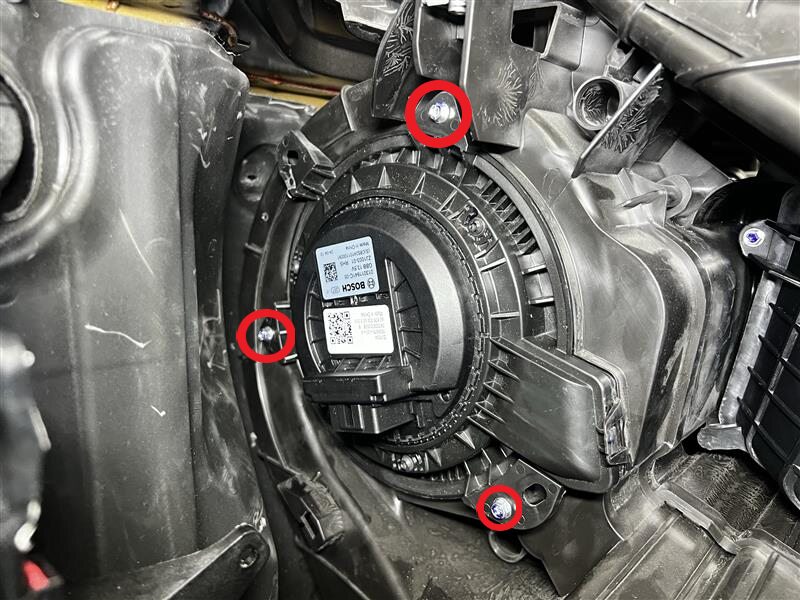

  3. 拆下将 HVAC 鼓风机电机固定到 HVAC 模块的螺栓(3 个),然后将鼓风机电机从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 1/4 英寸 6 毫米短六角钻头

安装

  1. 安装将 HVAC 鼓风机电机固定到 HVAC 模块的螺栓(3 个),然后将鼓风机电机安装到车辆上。
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 1/4 英寸 6 毫米短六角钻头
  2. 安装将 HVAC 总成固定到隔板右侧的螺栓。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 10 毫米深套筒
  3. 将横梁安装到车辆上。请参阅仪表板 - 横梁 ((拆卸和更换))
