C 柱上部饰板 - 左 ((拆卸和更换))

校正代码 1518012502 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  2. 拆下左侧 C 柱下饰板。请参阅C 柱下部饰板 - 左 - 5 座 ((拆卸和更换))
  3. 拆下前备箱负重底板。请参阅后备箱承重底板 - 前 ((拆卸和更换))
  4. 拆下后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))
  5. 拆下左侧负重底板支架。请参阅支架 - 负重底板 - LH(拆卸和更换)
  6. 拆下后备箱左侧挂袋支架。请参阅
  7. 拆下后备箱左侧侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))

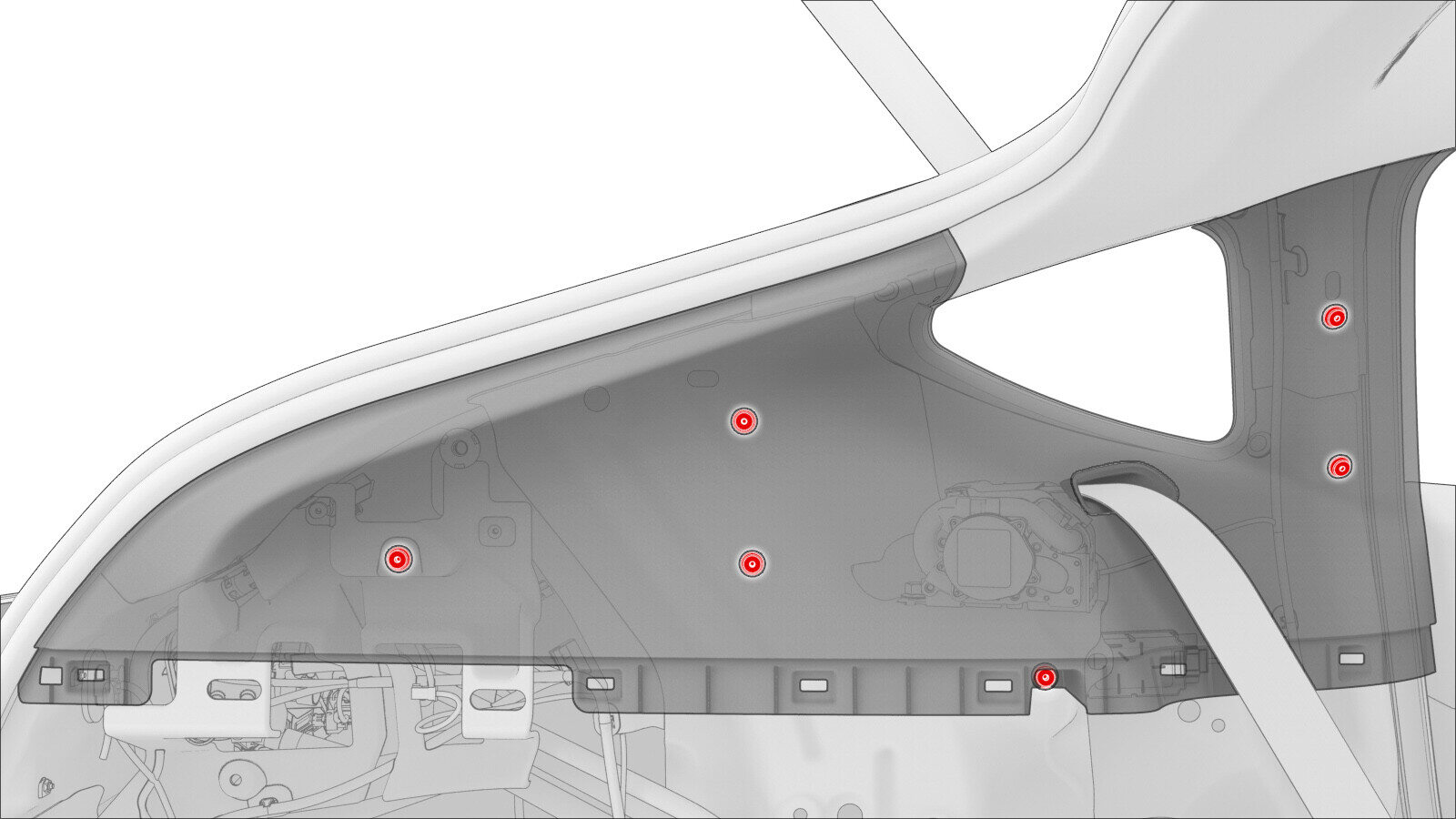

  8. 松开用于固定 C 柱上饰板的卡子(6 个),然后将饰板置于一旁。
    Informational PurposesAn informational icon, calling your attention
    将前上方角槽拉出顶篷。

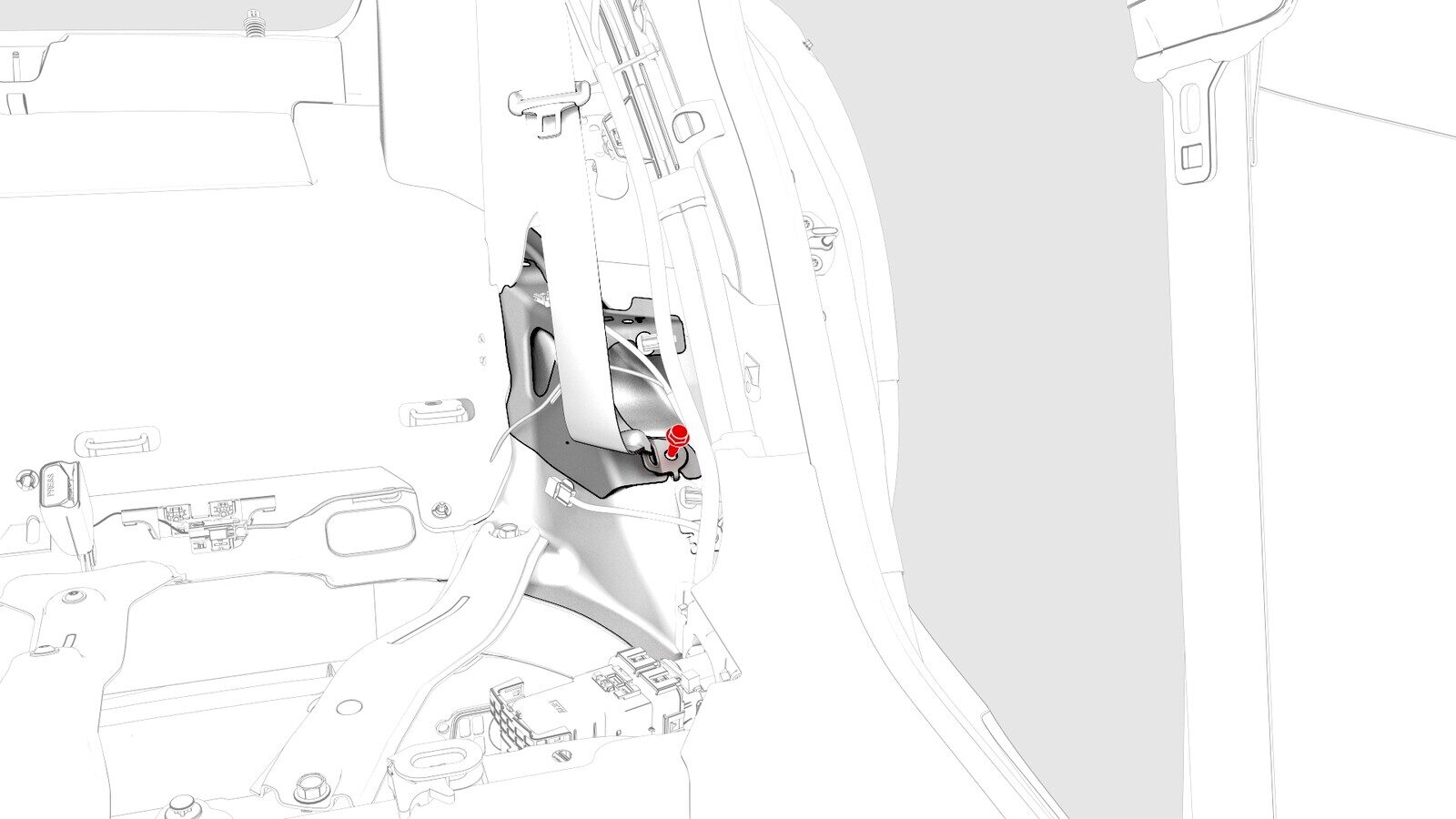

  9. 拆下并弃用将第二排左侧座椅下部安全带锚固件固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件

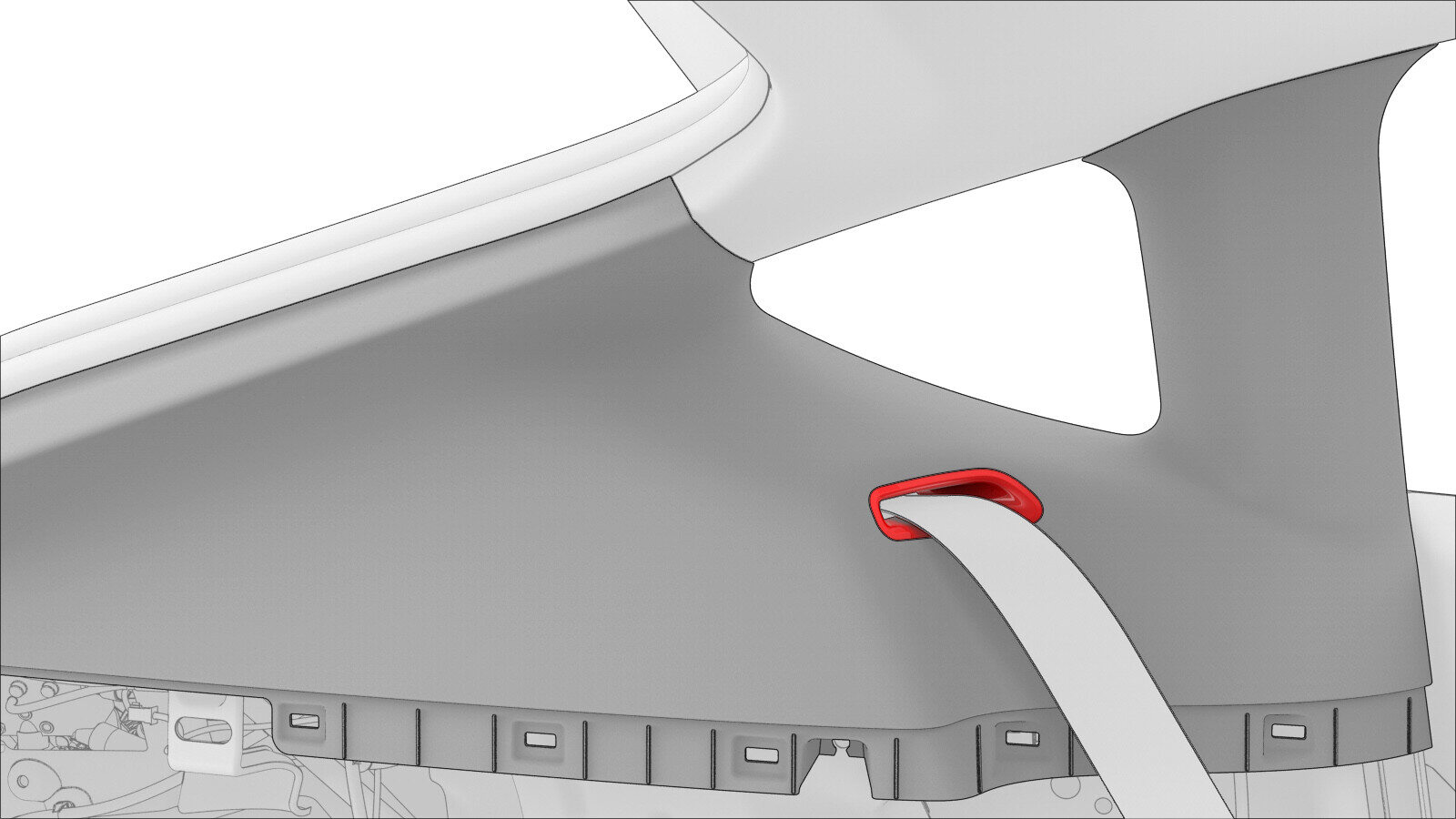

  10. 松开将导圈固定到左侧 C 柱上饰板的卡子,然后将导圈与座椅安全带分离。

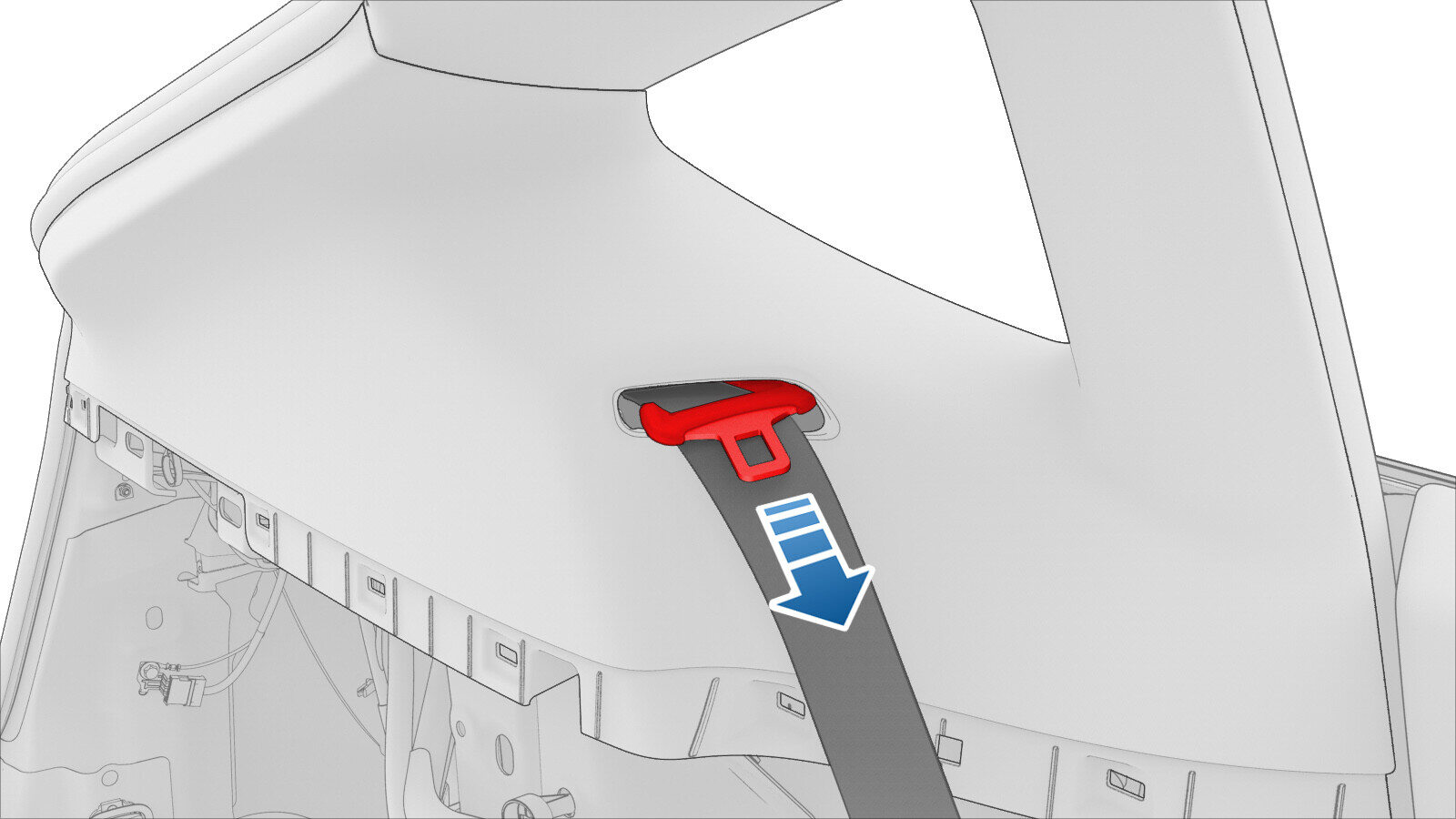

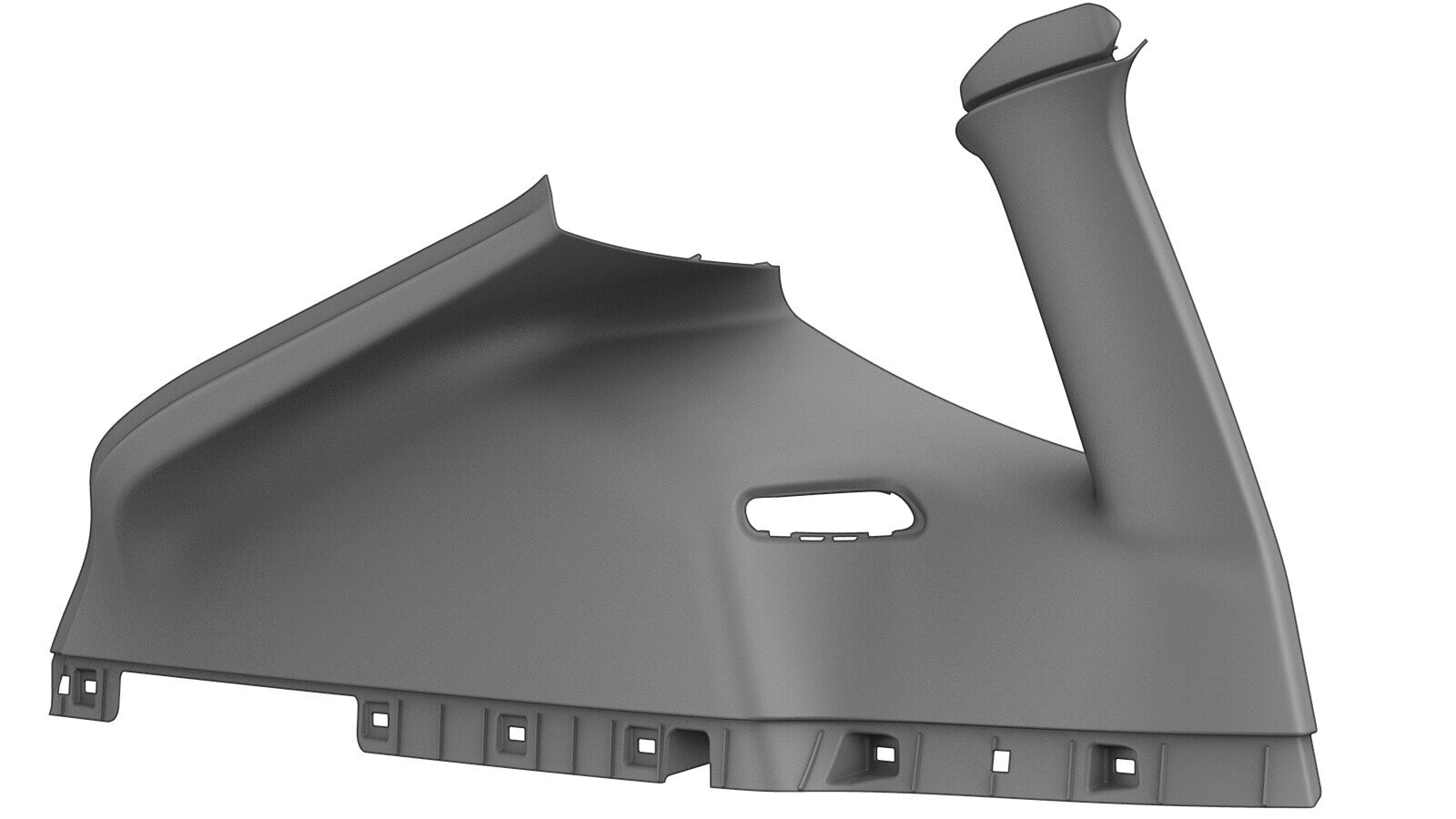

  11. 将座椅安全带穿过左侧 C 柱上饰板,然后拆下饰板。

安装

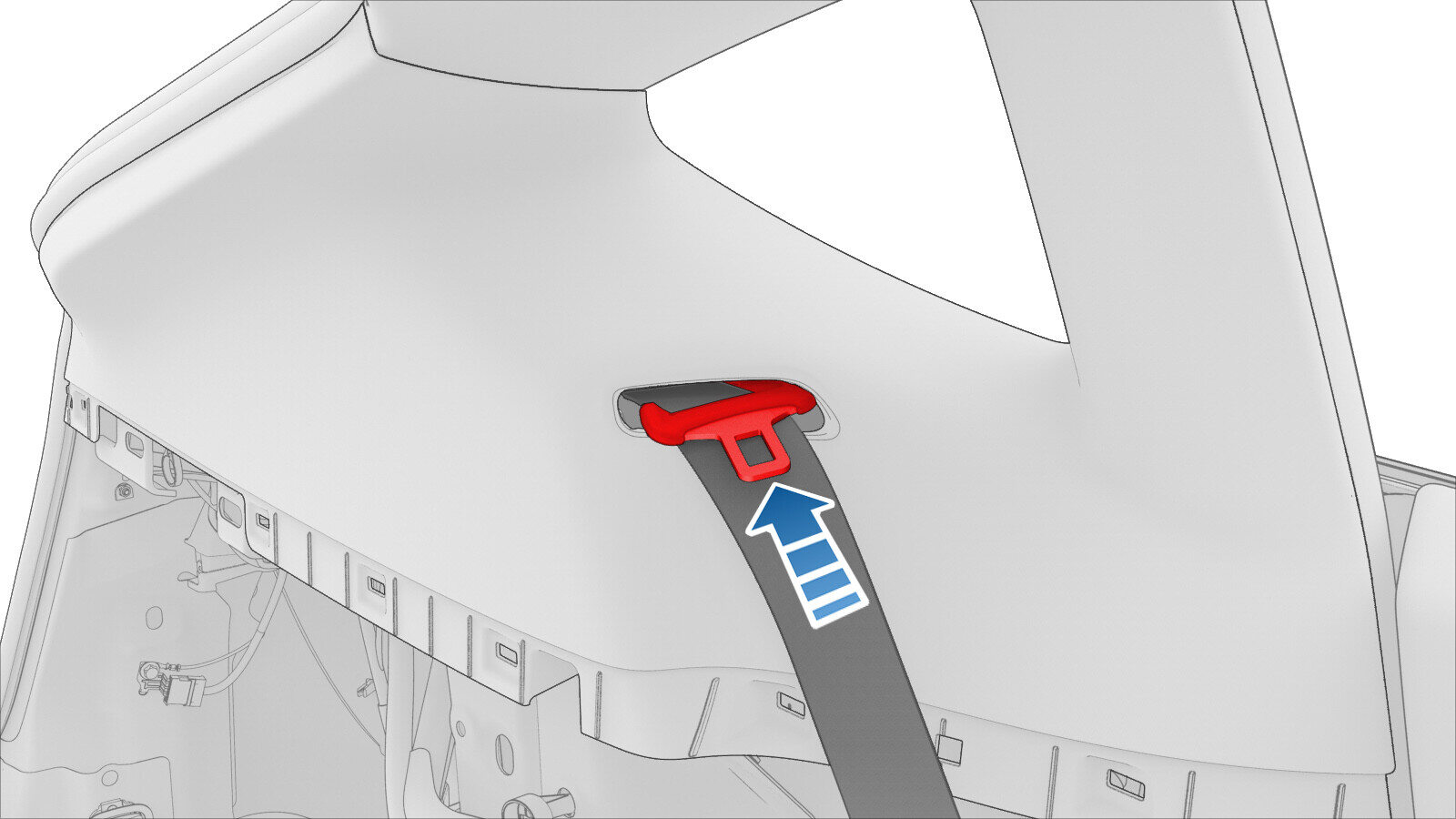

  1. 将座椅安全带穿过左侧 C 柱上饰板总成。
  2. 先将导圈安装到座椅安全带上,再将导圈安装在左侧 C 柱上饰板。
  3. 安装将第二排左侧座椅下部安全带锚固件固定到车身的螺栓。
    35 Nm (25.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
  4. 安装用于固定 C 柱上饰板的卡子(6 个)。
    Informational PurposesAn informational icon, calling your attention
    将前上方角槽引至顶篷,然后将导片插入到角窗玻璃后方的顶篷中。确保后备箱密封条位于饰板边缘上。
  5. 安装后备箱左侧侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))
  6. 安装后备箱左侧挂袋支架。请参阅
  7. 安装左侧负重底板支架。请参阅支架 - 负重底板 - LH(拆卸和更换)
  8. 安装后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))
  9. 安装前备箱负重底板。请参阅后备箱承重底板 - 前 ((拆卸和更换))
  10. 将左后乘客座椅靠背移回原位。
  11. 将左后车门密封条放回原位。
    Informational PurposesAn informational icon, calling your attention
    将门柱和门槛饰板锁片置于密封条下方。
  12. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  13. 将前排座椅移回原位。
  14. 关闭所有车门,完全升起所有车窗。
